初中物理人教版九年级全册第3节 串联和并联教课内容ppt课件

这是一份初中物理人教版九年级全册第3节 串联和并联教课内容ppt课件，共16页。PPT课件主要包含了串联和并联，L1支路，L2支路，实验1，串联电路中开关的作用，实验2，串联电路，并联电路，生活中的电路等内容，欢迎下载使用。

　　90个小灯泡是怎样连接起来的？

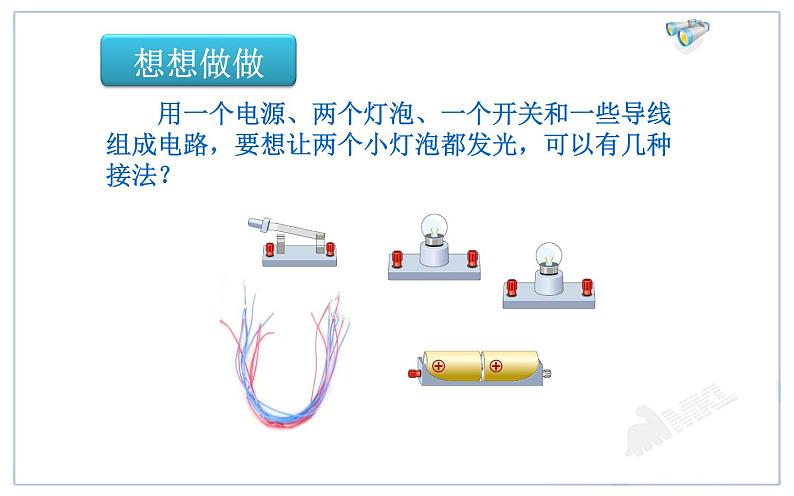

　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

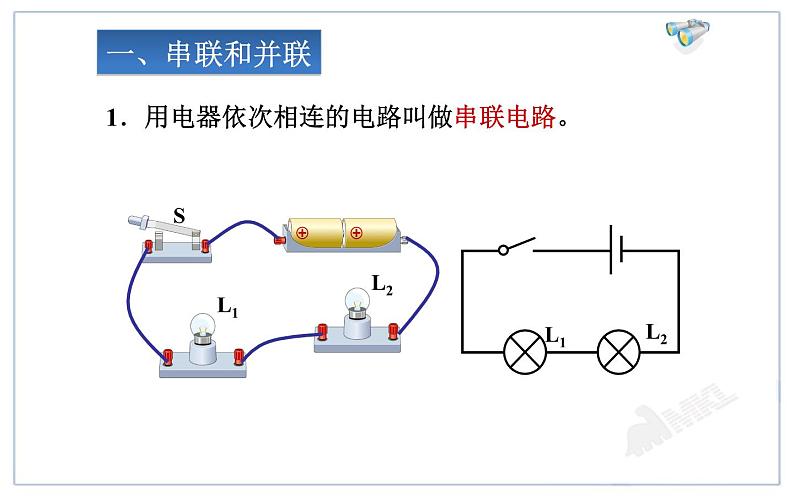

1．用电器依次相连的电路叫做串联电路。

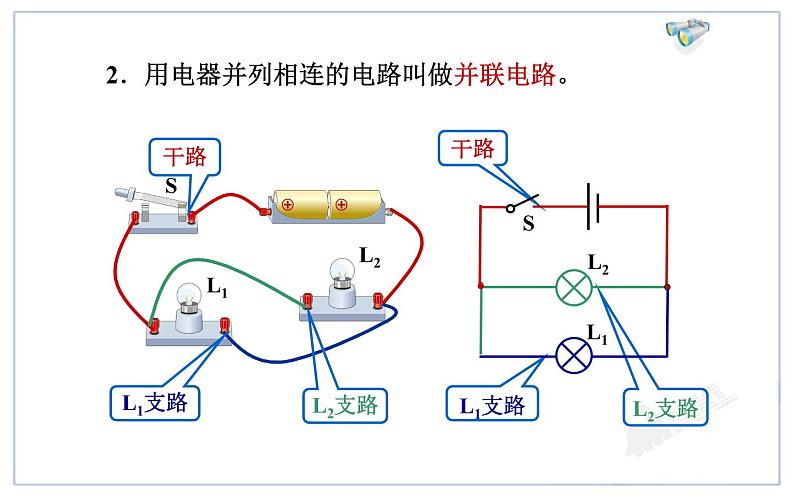

2．用电器并列相连的电路叫做并联电路。
提示： 连接电路后，需检查电路连接无误，然后方可闭合开关。
二、连接串联电路和并联电路
　　在串联电路中，开关的位置改变了，它的控制作用是否改变呢？

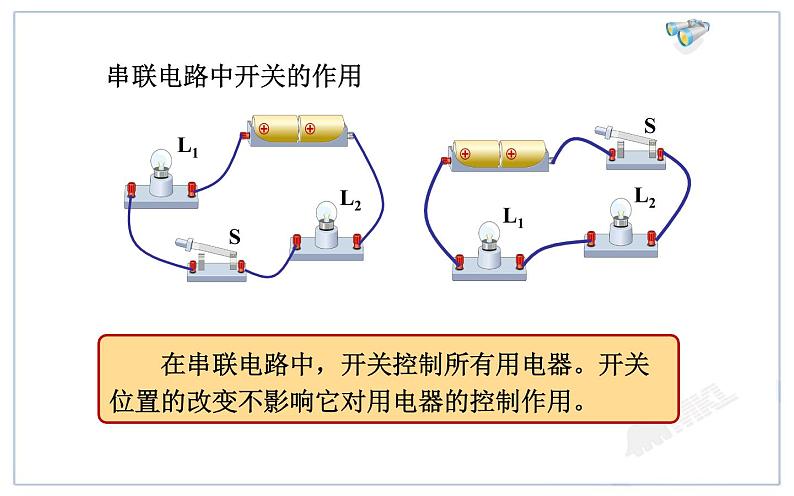

　　在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。
　　在并联电路中，干路开关控制所有用电器。

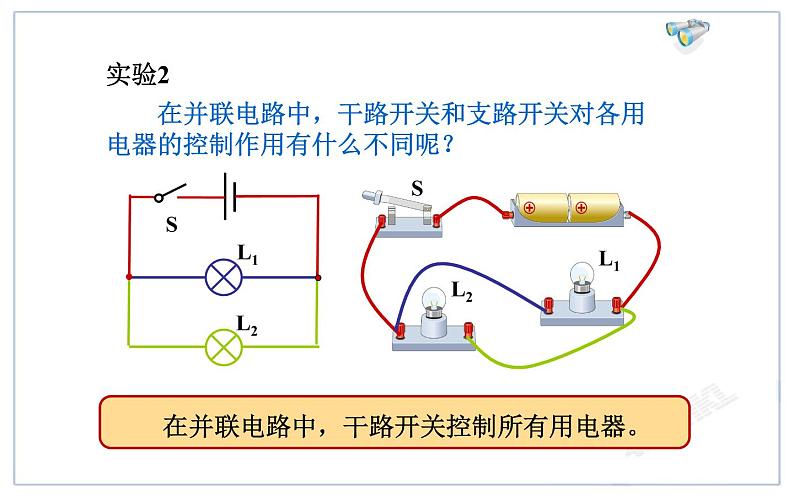

　　在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
　　在并联电路中，支路开关只能控制所在支路的用电器。
请根据电路图，连接实物图。
(1)电路中的电流路径只 有一条。
(2)灯泡工作时相互影响
(3)开关控制所有灯泡，电路不受开关位置影响
(1)电路中的电流路径有两条或多条。
(2)灯泡工作时彼此不影响
(3)干路开关控制所有灯泡， 支路开关只控制其支路； 开关位置对电路有影响
　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
　　1．根据实物电路画电路图。
　　2．如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
　　3．改动一根导线，使开关S控制小灯泡L1。
　　4．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
