1.知道什么是串联电路和并联电路
2.通过实验探究串、并联电路的特点
3.会连接简单的串联和并联电路
4.会画简单的串、并联电路图

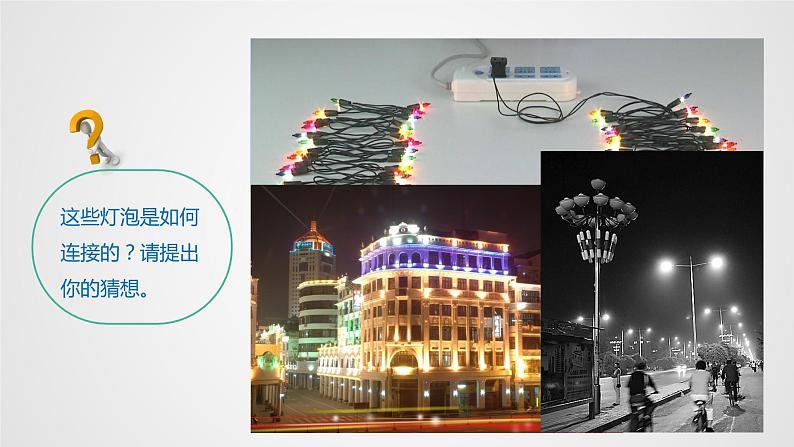

这些灯泡是如何连接的？请提出你的猜想。

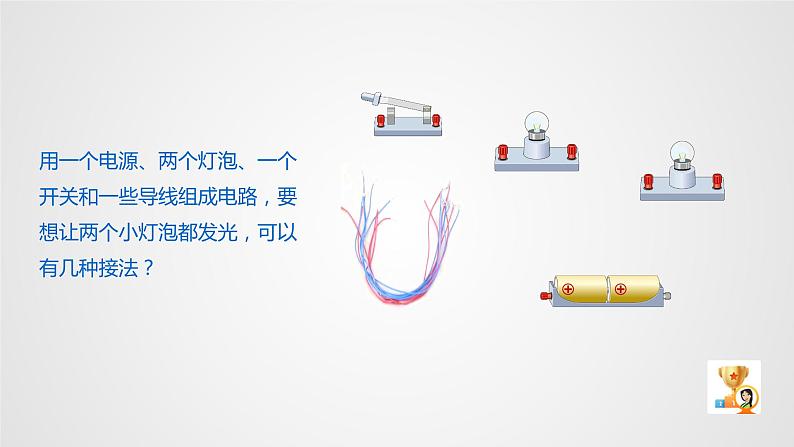

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

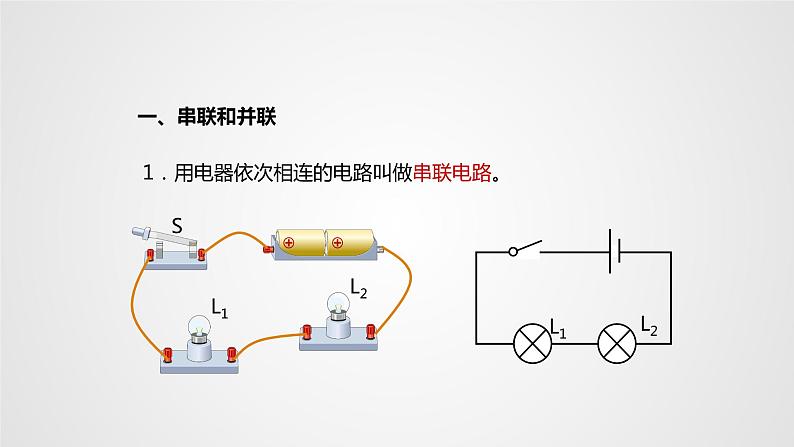

1．用电器依次相连的电路叫做串联电路。
2．用电器并列相连的电路叫做并联电路。
开动脑筋：1.在串联电路中，开关的位置改变了，它的控制作用是否改变呢？2.在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
二、串联电路和并联电路
用电器独立工作互不影响
开关控制整个电路，与位置无关
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路，开关位置对电路有影响
　　1.家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
2.用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
判断电路是串联还是并联的方法：①根据各用电器能否各自独立工作来判断；②根据电流路径的多少来判断
串联电路和并联电路的特点
1.寻找生活中的电路，并尝试说出它是串联和并联2.完成课本中的动手送脑学物理，学会画电路图和实物图
