2021年中考物理一轮复习专题练习32多挡位电热器综合计算

2021年中考物理一轮复习

专题练习32   多挡位电热器综合计算

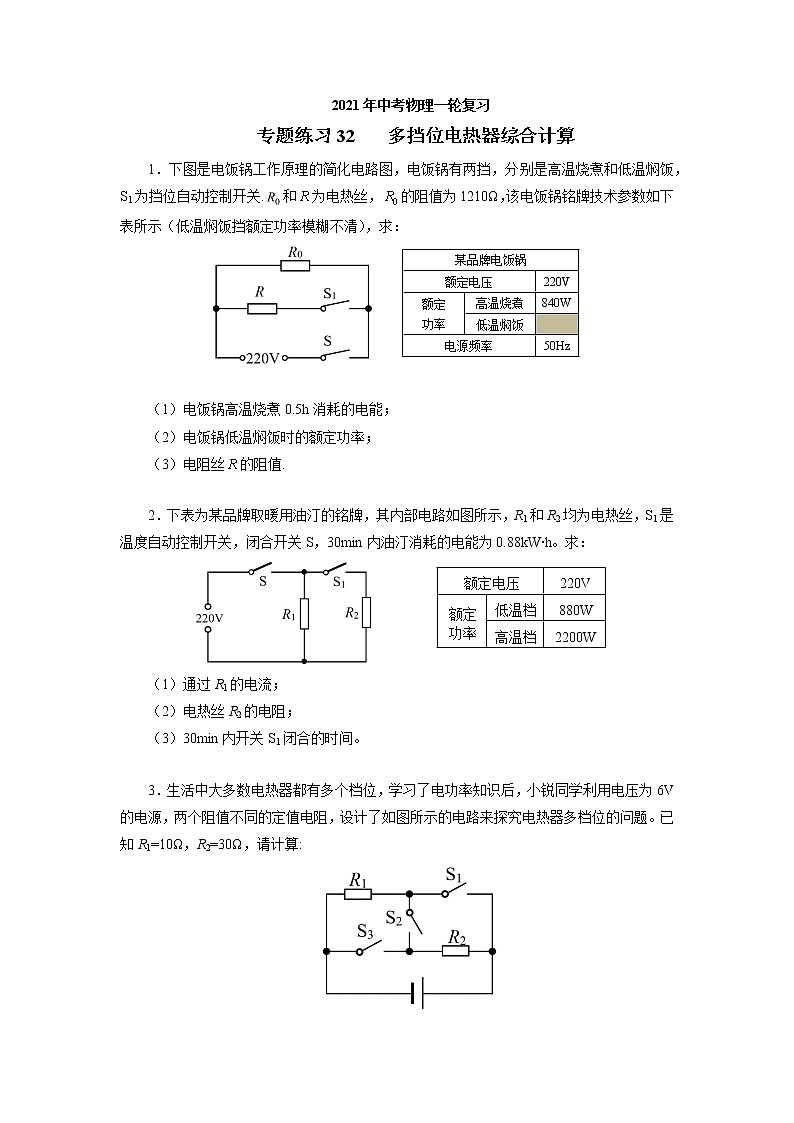

1．下图是电饭锅工作原理的简化电路图，电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关.和为电热丝，的阻值为1210Ω，该电饭锅铭牌技术参数如下表所示（低温焖饭挡额定功率模糊不清），求：

（1）电饭锅高温烧煮0.5h消耗的电能；

（2）电饭锅低温焖饭时的额定功率；

（3）电阻丝的阻值.

2．下表为某品牌取暖用油汀的铭牌，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关，闭合开关S，30min内油汀消耗的电能为0.88kW∙h。求：

（1）通过R1的电流；

（2）电热丝R2的电阻；

（3）30min内开关S1闭合的时间。

3．生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图所示的电路来探究电热器多档位的问题。已知R1=10Ω，R2=30Ω，请计算:

（1）S1、S2断开，S3闭合时，电路中的电流是多少?

（2）S1断开，S2、S3闭合时，通电10min电路产生的热量是多少?

（3）该电路的最大功率是多少?

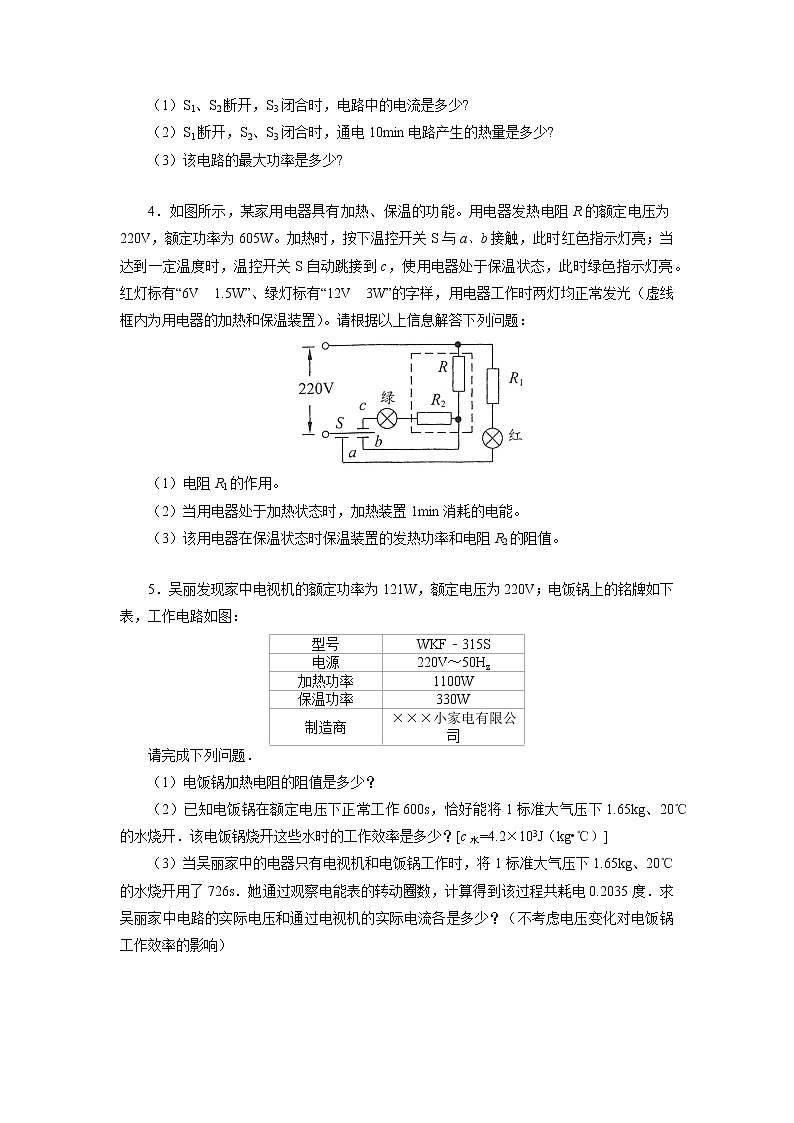

4．如图所示，某家用电器具有加热、保温的功能。用电器发热电阻R的额定电压为220V，额定功率为605W。加热时，按下温控开关S与a、b接触，此时红色指示灯亮；当达到一定温度时，温控开关S自动跳接到c，使用电器处于保温状态，此时绿色指示灯亮。红灯标有“6V  1.5W”、绿灯标有“12V  3W”的字样，用电器工作时两灯均正常发光（虚线框内为用电器的加热和保温装置）。请根据以上信息解答下列问题：

（1）电阻R1的作用。

（2）当用电器处于加热状态时，加热装置1min消耗的电能。

（3）该用电器在保温状态时保温装置的发热功率和电阻R2的阻值。

5．吴丽发现家中电视机的额定功率为121W，额定电压为220V；电饭锅上的铭牌如下表，工作电路如图：

请完成下列问题．

（1）电饭锅加热电阻的阻值是多少？

（2）已知电饭锅在额定电压下正常工作600s，恰好能将1标准大气压下1.65kg、20℃的水烧开．该电饭锅烧开这些水时的工作效率是多少？[c水=4.2×103J（kg•℃）]

（3）当吴丽家中的电器只有电视机和电饭锅工作时，将1标准大气压下1.65kg、20℃的水烧开用了726s．她通过观察电能表的转动圈数，计算得到该过程共耗电0.2035度．求吴丽家中电路的实际电压和通过电视机的实际电流各是多少？（不考虑电压变化对电饭锅工作效率的影响）

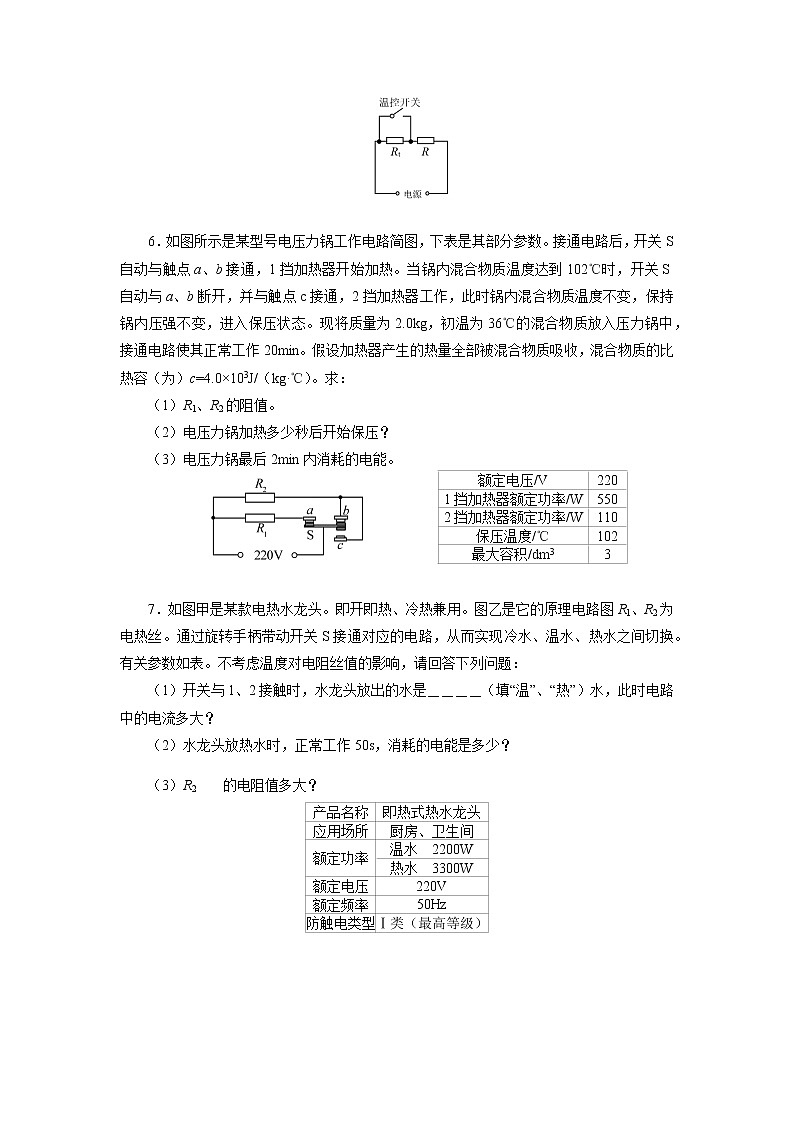

6．如图所示是某型号电压力锅工作电路简图，下表是其部分参数。接通电路后，开关S自动与触点a、b接通，1挡加热器开始加热。当锅内混合物质温度达到102℃时，开关S自动与a、b断开，并与触点c接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。现将质量为2.0kg，初温为36℃的混合物质放入压力锅中，接通电路使其正常工作20min。假设加热器产生的热量全部被混合物质吸收，混合物质的比热容（为）c=4.0×103J/（kg·℃）。求：

（1）R1、R2的阻值。

（2）电压力锅加热多少秒后开始保压？

（3）电压力锅最后2min内消耗的电能。

7．如图甲是某款电热水龙头。即开即热、冷热兼用。图乙是它的原理电路图R1、R2为电热丝。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如表。不考虑温度对电阻丝值的影响，请回答下列问题：

（1）开关与1、2接触时，水龙头放出的水是＿＿＿＿（填“温”、“热”）水，此时电路中的电流多大？

（2）水龙头放热水时，正常工作50s，消耗的电能是多少？

（3）R2的电阻值多大？

8．图甲是一种新型家用电器－电压力锅，图乙是某型号电压力锅工作电路简图，表中数据是其部分参数。其中R是主加热器，R0是保压加热器。接通电路后，开关S自动与触电a、b接通，开始加热。当锅内温度达到105℃。开关S自动与a、b断开，开始保压，此时锅内水温不高，且未沸腾。现将5kg初温为25℃的水加入电压锅中，接通电路使其正常运行30min，热量损耗不计，已知水的比热容为4.2×103J/（kg•℃）。求

（1）电压力锅加热状态时主加热器R的电阻

（2）电压力锅多少min后开始保压？

（3）电压力锅在此30min内保压时所消耗的电能。

9．小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三挡并可手动调节，其额定电压为220V，低温挡，中温挡的额定功率分别为22W和44W。利用所学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b。当它接入家庭电路中正常工作时：

（1）低温挡加热的电流多大？

（2）中温挡加热5h，消耗多少度电？

（3）高温挡加热的额定功率是多少瓦？

10．冬季，养鸡场为了提高产蛋量，夜间需要在鸡舍里用电热器加热并用灯泡照明，白天需要在鸡舍里用电热器加热，不需要用灯泡照明．小阳根据上述要求设计了一种加热照明装置，这个装置的电路图如图所示，电阻R1和R2是两个用来加热且阻值不变的电阻丝，灯L是标有“220V160W”的照明灯泡，开关S1、S2的通断只有两种状态，一种是同时断开，另一种是同时闭合．该装置从早晨7：00至17：00处于白天工作状态，连续正常工作10h，这段时间内电流表的示数为4.4A，电阻R1的电功率为P1，电阻R2的电功率为P2，电路的总电功率为P；该装置从17：00至第二天早晨7：00处于夜间工作状态，连续正常工作14h．已知：电源两端的电压U恒为220V，.

求：（1）总电功率P；

（2）电阻R2的阻值；

（3）从早晨7：00到第二天早晨7：00的24h内，该加热照明装置共消耗电能多少千瓦时？

参考答案

1.（1）1.512×106J   （2）40W   （3）60.5Ω

2.（1）4A   （2）36.67Ω（3）20min

3.（1）0.3A（2）2880J（3）19.2W

4.（1）R1起分压（或限流）的作用，以保证红灯正常发光（2）3.63×104J

（3）52W

5.（1）44Ω   （2）84%   （3）200V0.5A

6.（1）R1、R2的阻值依次为110Ω、440Ω

（2）电压力锅加热16min后开始保压

（3）电压力锅最后2min内消耗的电能为1.32×104J．

7.（1）温   10A（2）1.65×105J   （3）44Ω

8.（1）55Ω（2）1680s（3）1.704×106J

9.（1）0.1A（2）0.22度（3）88W

10.（1）968W   （2）40Ω   （3）79.68kW•h
