中考复习具加热和保温功能的电热器计算

这是一份中考复习具加热和保温功能的电热器计算，文件包含第7课地球水的星球pptx、第7课地球水的星球docx、地球仪mp4、水是生命存在的可能mp4等4份课件配套教学资源，其中PPT共20页， 欢迎下载使用。

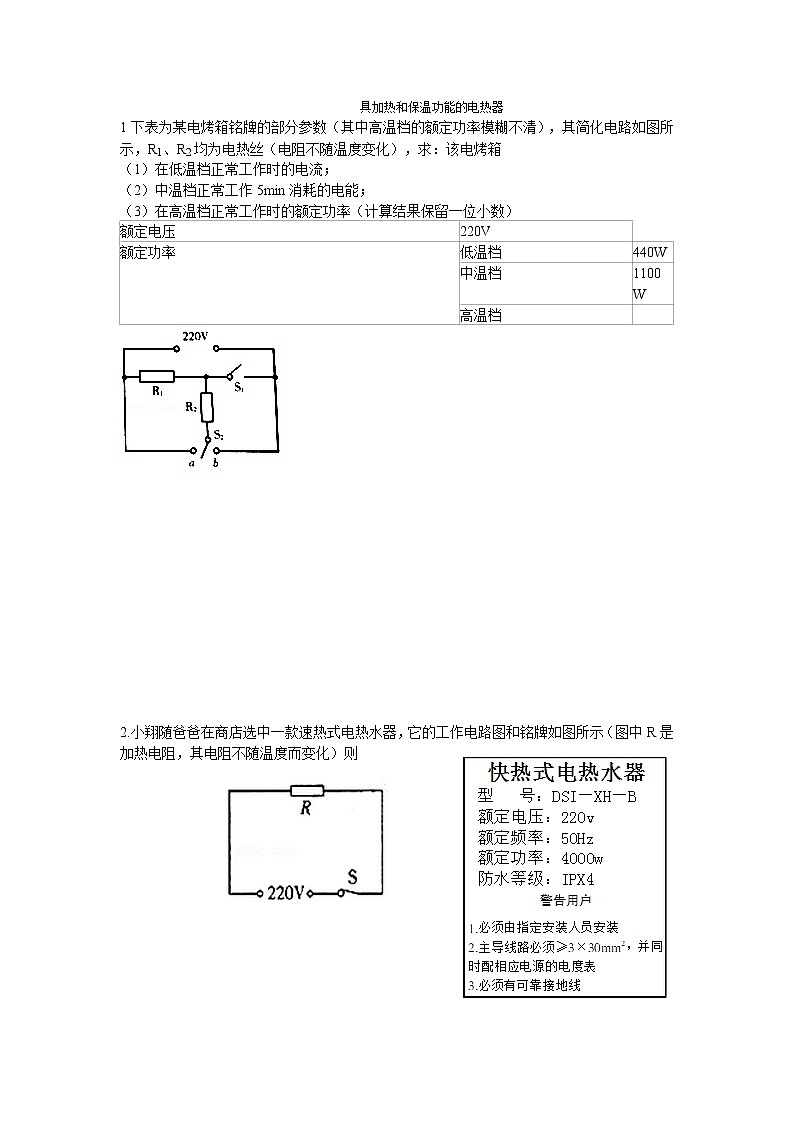

（1）在低温档正常工作时的电流；
（2）中温档正常工作5min消耗的电能；
（3）在高温档正常工作时的额定功率（计算结果保留一位小数）
2.小翔随爸爸在商店选中一款速热式电热水器，它的工作电路图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则

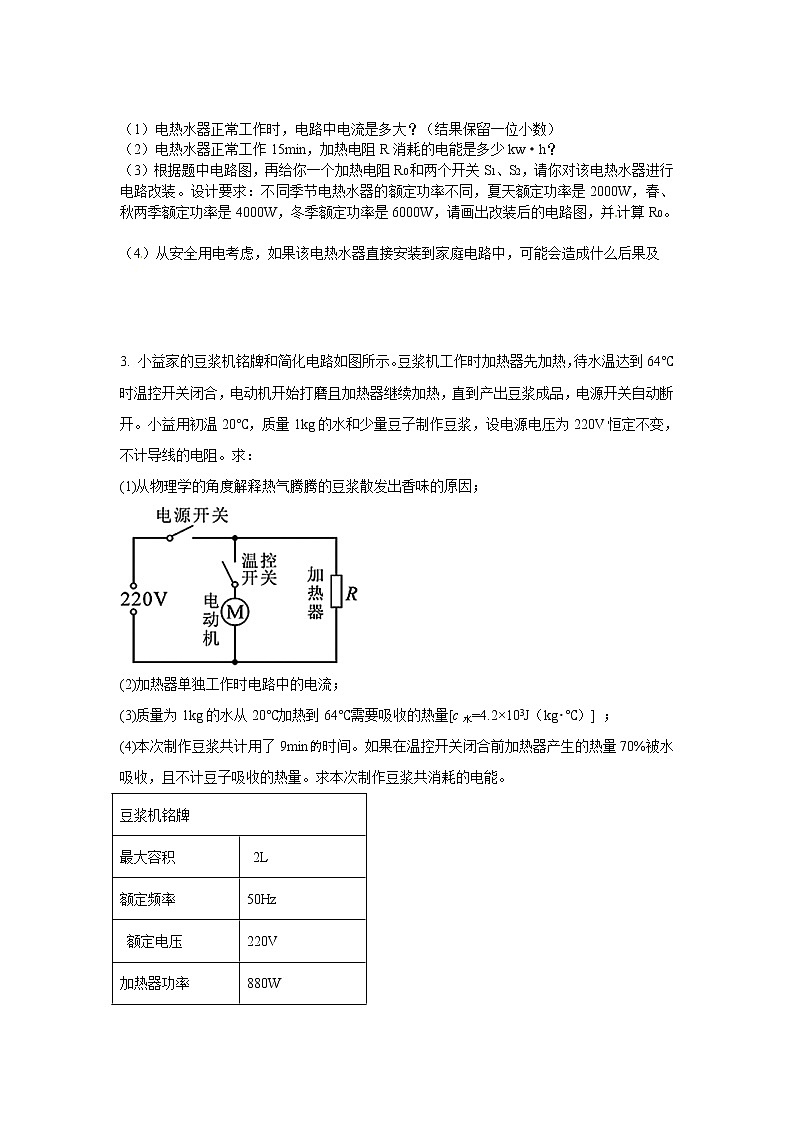

电热水器正常工作时，电路中电流是多大？（结果保留一位小数）
（2）电热水器正常工作15min，加热电阻R消耗的电能是多少kw·h？
（3）根据题中电路图，再给你一个加热电阻R0和两个开关S1、S2，请你对该电热水器进行电路改装。设计要求：不同季节电热水器的额定功率不同，夏天额定功率是2000W，春、秋两季额定功率是4000W，冬季额定功率是6000W，请画出改装后的电路图，并计算R0。
（4）从安全用电考虑，如果该电热水器直接安装到家庭电路中，可能会造成什么后果及
3. 小益家的豆浆机铭牌和简化电路如图所示。豆浆机工作时加热器先加热，待水温达到64℃时温控开关闭合，电动机开始打磨且加热器继续加热，直到产出豆浆成品，电源开关自动断开。小益用初温20℃，质量1kg的水和少量豆子制作豆浆，设电源电压为220V恒定不变，不计导线的电阻。求：
(1)从物理学的角度解释热气腾腾的豆浆散发出香味的原因；
(2)加热器单独工作时电路中的电流；
(3)质量为1kg的水从20℃加热到64℃需要吸收的热量[c水=4.2×103J（kg･℃）] ；
(4)本次制作豆浆共计用了9min时间。如果在温控开关闭合前加热器产生的热量70%被水吸收，且不计豆子吸收的热量。求本次制作豆浆共消耗的电能。
如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0．该饮水机的部分参数已知：额定电压为220V，加热时的总功率为880W，保温时的功率为40W，R1、R2为加热电阻丝．（假设它们的阻值不变）求：（计算结果若不能整除，保留一位小数）
（1）当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？
（2）在加热状态下，电阻丝R1的阻值为多少？
（3）傍晚用电高峰期，若实际电压只有200V时，饮水机加热的实际总功率是多大？
5 如图所示为电饭锅的原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W。饭熟后，控制开关自动断开，电饭锅处于保温状态，若此时电饭锅的功率为100W，求电热板和保温器的电阻各为多少？（假设电阻值不随温度的变化而变化）。
6饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。
（2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻的阻值（不考虑温度对阻值的影响）。
7、李茜家买回一台新型快速电热水壶，此壶是在热胆中储水，由电热管加热工作的；电热水壶的铭牌上标有下表中数据；其瓶内部工作电路可简化为下图所示，当瓶内水烧开时，其温控开关S自动断开，电热水壶处于保温状态。
问：(1)电热水壶装满20~C的水烧开至少需要耗电多少?其正常加热时间至少多少分钟?(标准大气压下)
(2)李茜利用星期天实际测量了其加热时间，发现比计算值要长，其可能的原因是什么?(至少说出2个)
(3)要使电热水壶满足保温功率，图中R电阻应取多大值?
额定电压
220V
额定功率
低温档
440W
中温档
1100W
高温档
豆浆机铭牌
最大容积
2L
额定频率
50Hz
额定电压
220V
加热器功率
880W
电动机功率
120W
型号
容量
额定功率
保温功率
额定电压
1DE—102
4.8kg
756W
41W
220V
