2021年中考物理一轮复习专题练习33家庭电路作图

2021年中考物理一轮复习

专题练习33  家庭电路作图

1．用笔画线代替导线，将图中的开关和灯泡正确连入家庭电路中.

2．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

3．请用笔画线代替导线，将如图中的开关、电灯和三孔插座接入家庭电路中。

4．如图所示，S1是光控开关，夜晚自动闭合，白天断开；S2是声控开关，有声音时自动闭合，安静时断开。请将图连接成声光控楼道节能照明电路.

5．请将图中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电．

6．如图所示，用笔画线代替导线将电灯和开关接到电路中。

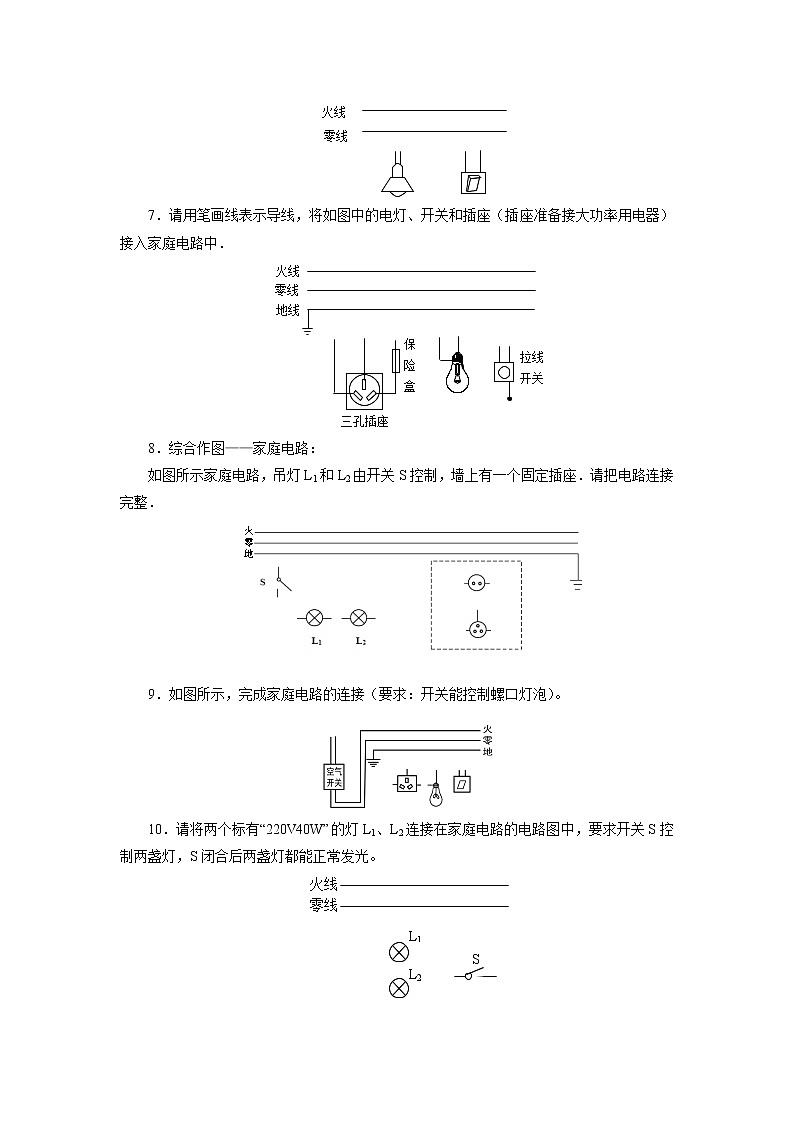

7．请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．

8．综合作图——家庭电路：

如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．

9．如图所示，完成家庭电路的连接（要求：开关能控制螺口灯泡）。

10．请将两个标有“220V40W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光。

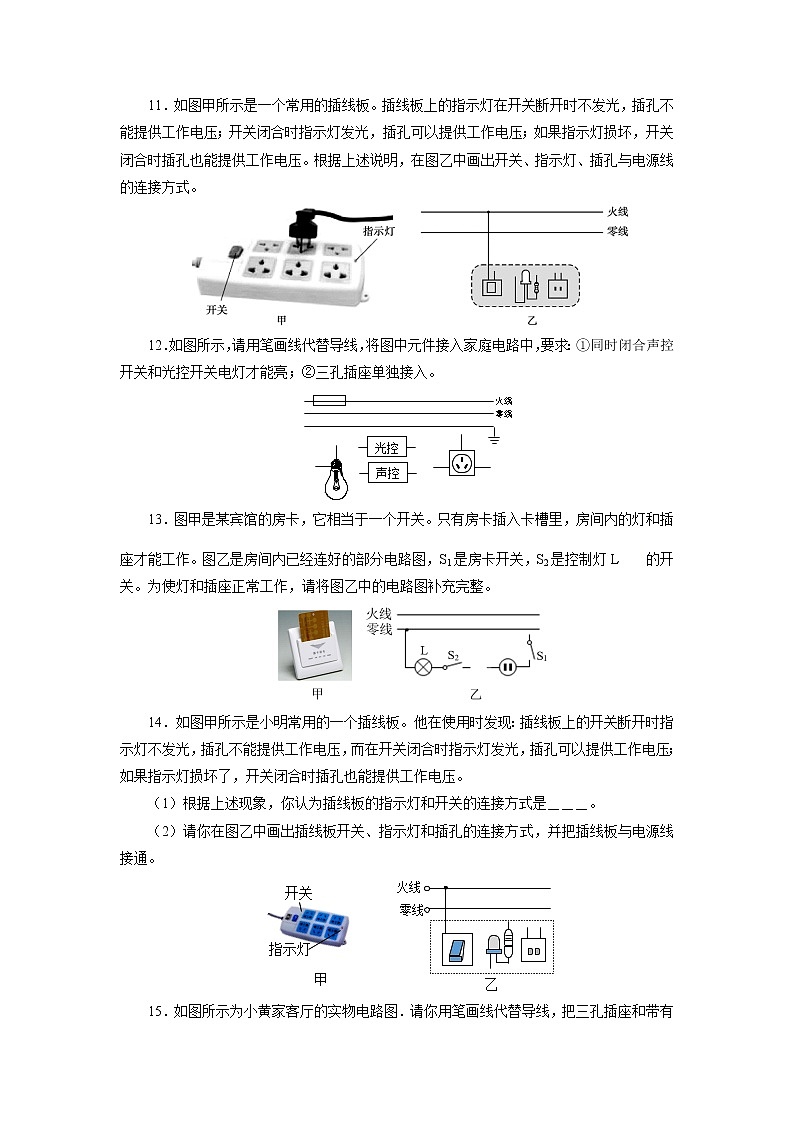

11．如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，在图乙中画出开关、指示灯、插孔与电源线的连接方式。

12．如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。

13．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。

14．如图甲所示是小明常用的一个插线板。他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压。

（1）根据上述现象，你认为插线板的指示灯和开关的连接方式是＿＿＿。

（2）请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电源线接通。

15．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中．

参考答案

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.（1）串联（2）如图

15.
