人教版九年级全册第十七章 欧姆定律第3节 电阻的测量当堂达标检测题

这是一份人教版九年级全册第十七章 欧姆定律第3节 电阻的测量当堂达标检测题，共5页。试卷主要包含了3《电阻的测量》课时练习，如图所示的电路中，R为定值电阻等内容，欢迎下载使用。

一、选择题
1.某同学做伏安法测电阻实验时,刚一“试触”就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是( )
A.电流表的“+”“-”接线柱接反了
B.待测电阻发生了断路
C.线路接错,某处发生了短路
D.以上说法均不对
2.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（ ）
A.连接电路之前，先闭合开关
B.连接电路时，可以先从电源的负极开始
C.在无法估计被测值大小时，电流表、电压表应选用较大的量程
D.能将电压表直接接在电源的两极上
3.在用伏安法测电阻的实验中，连接电路正确的是（ ）
A.开关断开或闭合都可以
B.连接滑动变阻器时，应该使滑片置于接入电路的阻值最大处
C.接线时，必须从电源正极开始，开关要靠近电源正极
D.在实验结束时，只要把变阻器滑片再置于电阻值最小位置即可
4.进行物理实验时，正确的操作是获取实验数据的前提，在“用电压表和电流表测小灯泡电阻”的实验中，下列操作中有问题的是（ ）
A.连接电路的过程中，开关应处于断开状态
B.连接电路的过程中，滑动变阻器要全部连入电路
C.电流表要与待测电阻串联，电压表要与待测电阻并联
D.试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电池正、负极对调
5.如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（ ）
A.电压表示数变大，电流表示数变小，灯泡变暗
B.电压表示数变小，电流表示数变大，灯泡变亮
C.电压表示数变小，电流表示数变小，灯泡变暗
D.电压表示数变大，电流表示数变大，灯泡变亮

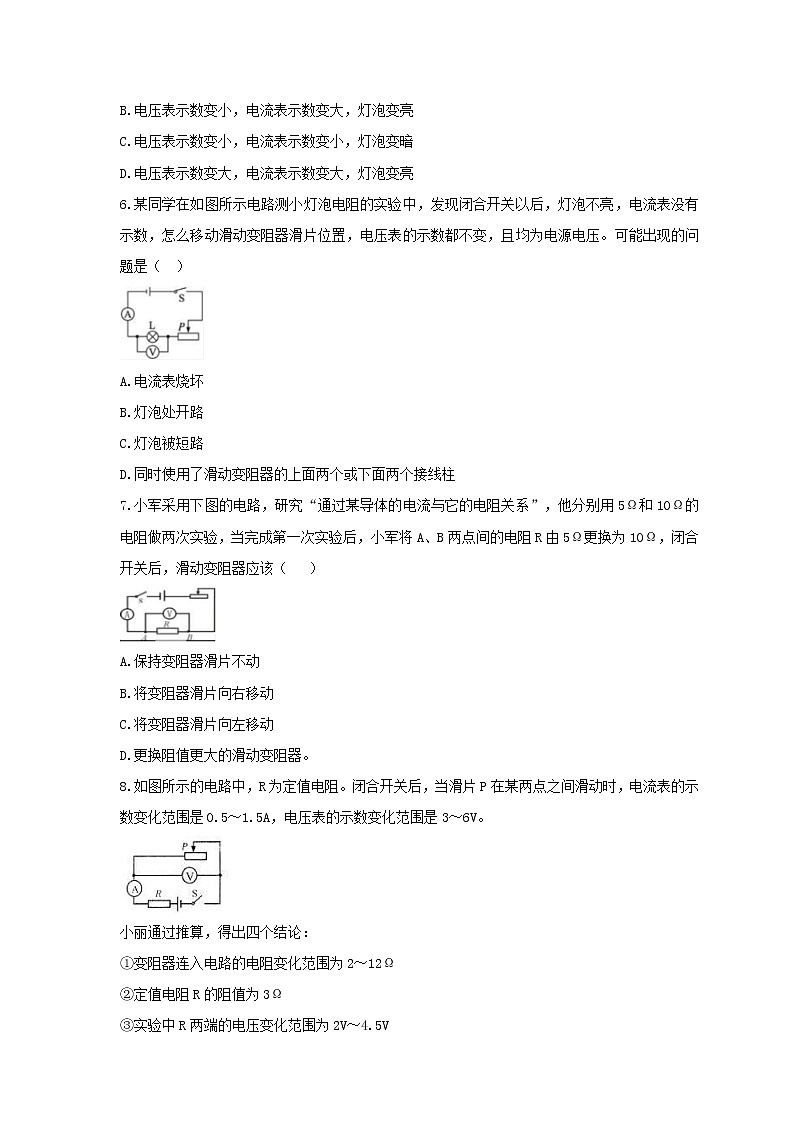

6.某同学在如图所示电路测小灯泡电阻的实验中，发现闭合开关以后，灯泡不亮，电流表没有示数，怎么移动滑动变阻器滑片位置，电压表的示数都不变，且均为电源电压。可能出现的问题是（ ）
A.电流表烧坏
B.灯泡处开路
C.灯泡被短路
D.同时使用了滑动变阻器的上面两个或下面两个接线柱
7.小军采用下图的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）
A.保持变阻器滑片不动
B.将变阻器滑片向右移动
C.将变阻器滑片向左移动
D.更换阻值更大的滑动变阻器。
8.如图所示的电路中，R为定值电阻。闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V。

小丽通过推算，得出四个结论：
①变阻器连入电路的电阻变化范围为2～12Ω
②定值电阻R的阻值为3Ω
③实验中R两端的电压变化范围为2V～4.5V
④电路消耗的总功率的变化范围约为3.75W～11.25W
请你对小丽的结论进行评估，结论是（ ）
A.只有①正确 B.只有①②正确 C.①②③都正确 D.①②④都正确
二、填空题
9.在伏安法测电阻的实验中，实验原理是________，但算出的结果往往是不同的，这属于实验中的误差，是不可避免的，采取________的办法可以减小误差.
10.在“研究串联电路中电阻的规律”实验中，连接电路时电键必须处于________ 状态（选填“闭合”或“断开”），电流表必须________ 在被测电路中（选填“串联”或“并联”）.现用一电阻R来等效替代串联电阻R1和R2时，在电源电压不变的条件下，电路中的电流与原来串联电路中的电流是________ 的（选填“相同”或“不同”）.
11.在连接实验电路时，开关应该_____，实验开始前，应把滑动变阻器的滑片调到______的位置。
12.某实验小组利用一个阻值为5Ω的电阻R0设计了一个测未知电阻Rx的电路，如图甲所示，他们发现两个电表的指针偏转角度相同，如图乙所示，则Rx = Ω，电源电压U= 。
13.某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因为是 。
14.在下图所示的电路中，电源电压保持不变。闭合电键S后，滑动变阻器R1的滑片P由中点向右端移动：

① 三个电表中示数不变是 表；
② 当滑片P移至右端，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片P置于中点时的比值一致，需用阻值 电阻R2的电阻Rx来替换R2。（选填“大于”、“等于”或“小于”）
三、实验题
15.小华同学用伏安法测量一只阻值约为5 Ω的定值电阻Rx,实验室有如下器材供选用:
A.两节干电池
B.开关一个和导线若干
C.电压表(0~3~15 V)
D.电流表(0~0.6~3 A)
E.滑动变阻器(0~10 Ω)
F.滑动变阻器(0~100 Ω)
(1)小华同学完成实验电路设计后,为了操作顺利和方便,除了A、B、C和D外,小华同学还需选用 (选填“E”或“F”)器材。
(2)根据设计的实验电路要求,请用笔画线代替导线连接图甲中最后的两根导线。

甲 乙
(3)如图甲所示,连接好电路。在闭合开关前,为保护电路,滑动变阻器的滑片P应该滑至 (选填“G”或“H”)端。
(4)小华在闭合开关后,移动滑动变阻器的滑片P时,发现电流表示数始终为零,而电压表有示数但不发生变化,此时电路中的一处故障是 。
A.滑动变阻器断路 B.滑动变阻器短路
C.定值电阻Rx断路 D.定值电阻Rx短路
(5)排除故障后,电流表示数为0.40 A,电压表示数如图乙所示,则本次实验测得的定值电阻Rx是 Ω。
参考答案
1.答案为：C；
2.答案为：A
3.答案为：B
4.答案为：D
5.答案为：B
6.答案为：B
7.答案为：B
8.答案为：D
9.答案为：多次测量取平均值
10.答案为：断开 串联 相同
11.答案为：断开 阻值最大
12.答案为：20；5.6
13.答案为：滑动变阻器的滑片滑到最左端了(或滑动变阻器接入电路的电阻为零)
14.答案为：V；大于。
15.答案为：(1)E
(2)如下图所示
(3)G(甲电路图)或H(乙电路图)
(4)答案为：C；(5)5.5
甲 或 乙
