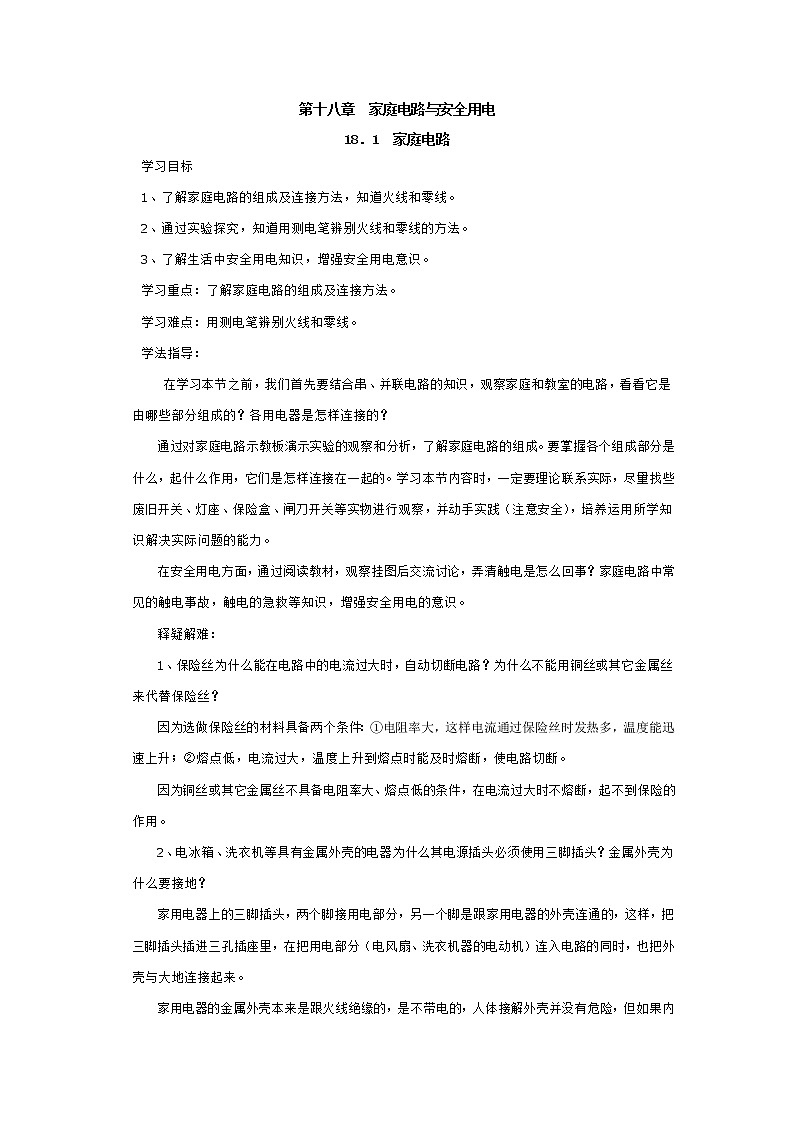

18．1 家庭电路


学习目标


1、了解家庭电路的组成及连接方法，知道火线和零线。


2、通过实验探究，知道用测电笔辨别火线和零线的方法。


3、了解生活中安全用电知识，增强安全用电意识。


学习重点：了解家庭电路的组成及连接方法。


学习难点：用测电笔辨别火线和零线。


学法指导：


在学习本节之前，我们首先要结合串、并联电路的知识，观察家庭和教室的电路，看看它是由哪些部分组成的？各用电器是怎样连接的？


通过对家庭电路示教板演示实验的观察和分析，了解家庭电路的组成。要掌握各个组成部分是什么，起什么作用，它们是怎样连接在一起的。学习本节内容时，一定要理论联系实际，尽量找些废旧开关、灯座、保险盒、闸刀开关等实物进行观察，并动手实践（注意安全），培养运用所学知识解决实际问题的能力。


在安全用电方面，通过阅读教材，观察挂图后交流讨论，弄清触电是怎么回事？家庭电路中常见的触电事故，触电的急救等知识，增强安全用电的意识。


释疑解难：


1、保险丝为什么能在电路中的电流过大时，自动切断电路？为什么不能用铜丝或其它金属丝来代替保险丝？


因为选做保险丝的材料具备两个条件：①电阻率大，这样电流通过保险丝时发热多，温度能迅速上升；②熔点低，电流过大，温度上升到熔点时能及时熔断，使电路切断。


因为铜丝或其它金属丝不具备电阻率大、熔点低的条件，在电流过大时不熔断，起不到保险的作用。


2、电冰箱、洗衣机等具有金属外壳的电器为什么其电源插头必须使用三脚插头？金属外壳为什么要接地？


家用电器上的三脚插头，两个脚接用电部分，另一个脚是跟家用电器的外壳连通的，这样，把三脚插头插进三孔插座里，在把用电部分（电风扇、洗衣机器的电动机）连入电路的同时，也把外壳与大地连接起来。


家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接解外壳并没有危险，但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生触电事故，如果把外壳用导线接地，即使外壳带了电，也会从接电导线流走，人体接触外壳就没有危险了。


3、在家庭电路中，一只灯泡的灯丝断了，此灯不亮而其它用电器照常工作，而当电路中的任一用电器发生短路，整个电路的灯都会熄灭，这是为什么？


在家庭电路中，用电器都是并联的，根据并联电路的特点，并联电路的总电表比电路中任何一个电阻值都要小，所以当某个用电器被短路时，这条支部的电阻很小，可以认为接近于零，那么整个电路中的总电阻也趋近于零，根据I=U/R，电压不变，电阻接近于零，电流将很大，又因为保险丝是串联在干路上的，当电流达到熔断电流时，保险丝被熔断，电路与电源切断，所以整个电路的灯都会熄灭。


4、简单照明电路的安装应注意什么？


在安装照明电路时，除了要按正确方法安装外，还要注意安全，所以在安装时要注意：


火线零线并排走，上火下零记清楚；


两孔左零而右火，三孔还要接地走；


插座电灯并联接，互不影响好工作；


开关接在火线上，与灯串联进灯头。


自我检测


1、某同学做“安装简单的照明电路”实验.检查电路,如图所示,接通电源.当闭合开关时发现电灯不亮,但保险丝没断,用测电笔测试导线接头a、b、c、d处,氖管都发光,判定故障是（ ）


A.进入插头的火线断路 B.开关ab间断路


C.电灯cd间断路 D.可能是导线de间断路





2、下列做法中，哪些是符合安全用电规则的（ ）


A.用铜丝代替保险丝


B.检修电路及更换电路元件，应先断开总开关


C.在有绝缘皮的电线上晾衣服


D.居民小院里突然断电，利用这个机会可在家中检修日光灯
