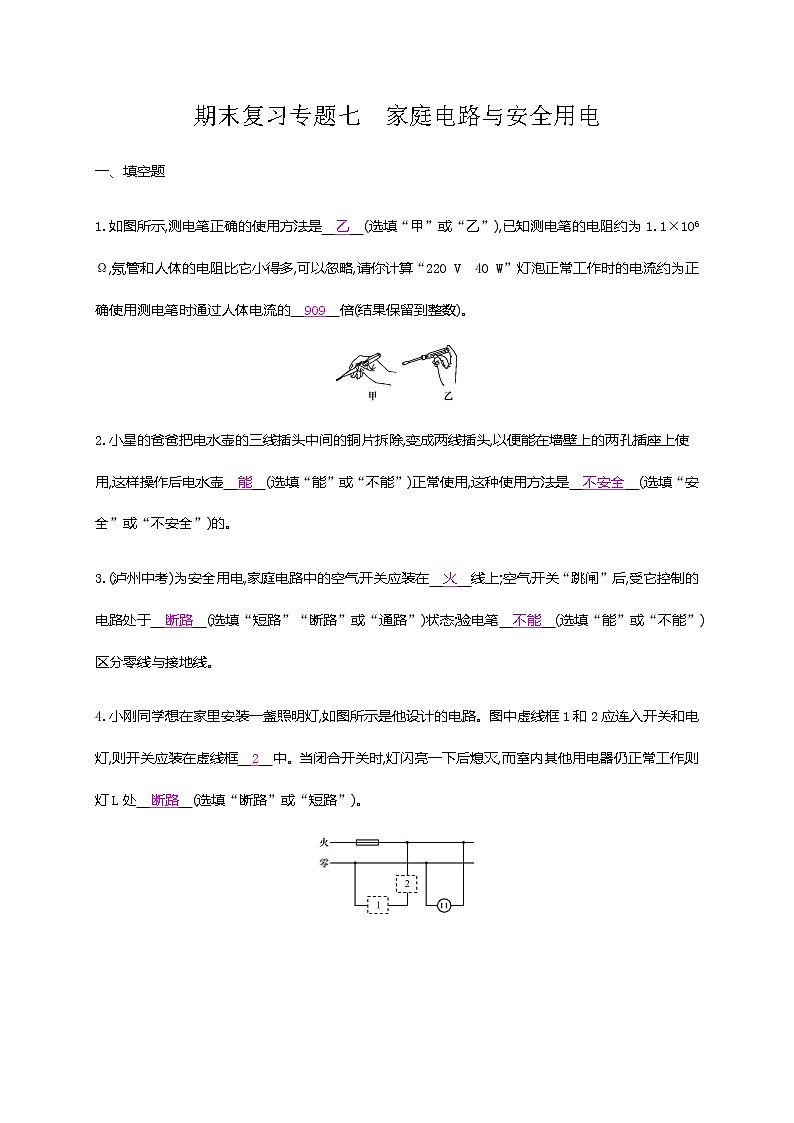

期末复习专题七　家庭电路与安全用电

一、填空题

1.如图所示,测电笔正确的使用方法是　乙　(选填“甲”或“乙”),已知测电笔的电阻约为1.1×106 Ω,氖管和人体的电阻比它小得多,可以忽略,请你计算“220 V　40 W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　909　倍(结果保留到整数)。

2.小星的爸爸把电水壶的三线插头中间的铜片拆除,变成两线插头,以便能在墙壁上的两孔插座上使用,这样操作后电水壶　能　(选填“能”或“不能”)正常使用,这种使用方法是　不安全　(选填“安全”或“不安全”)的。

3.(泸州中考)为安全用电,家庭电路中的空气开关应装在　火　线上;空气开关“跳闸”后,受它控制的电路处于　断路　(选填“短路”“断路”或“通路”)状态;验电笔　不能　(选填“能”或“不能”)区分零线与接地线。

4.小刚同学想在家里安装一盏照明灯,如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯,则开关应装在虚线框　2　中。当闭合开关时,灯闪亮一下后熄灭,而室内其他用电器仍正常工作,则灯L处　断路　(选填“断路”或“短路”)。

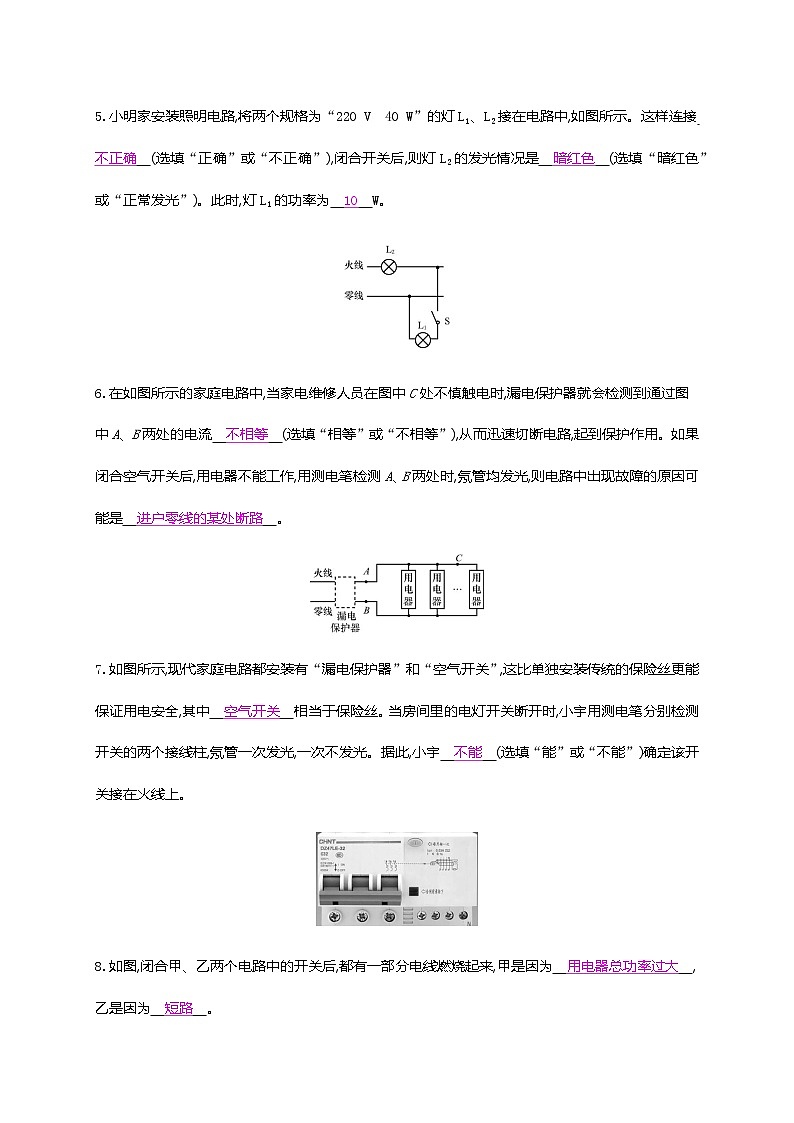

5.小明家安装照明电路,将两个规格为“220 V　40 W”的灯L1、L2接在电路中,如图所示。这样连接　不正确　(选填“正确”或“不正确”),闭合开关后,则灯L2的发光情况是　暗红色　(选填“暗红色”或“正常发光”)。此时,灯L1的功率为　10　W。

6.在如图所示的家庭电路中,当家电维修人员在图中C处不慎触电时,漏电保护器就会检测到通过图中A、B两处的电流　不相等　(选填“相等”或“不相等”),从而迅速切断电路,起到保护作用。如果闭合空气开关后,用电器不能工作,用测电笔检测A、B两处时,氖管均发光,则电路中出现故障的原因可能是　进户零线的某处断路　。

7.如图所示,现代家庭电路都安装有“漏电保护器”和“空气开关”,这比单独安装传统的保险丝更能保证用电安全,其中　空气开关　相当于保险丝。当房间里的电灯开关断开时,小宇用测电笔分别检测开关的两个接线柱,氖管一次发光,一次不发光。据此,小宇　不能　(选填“能”或“不能”)确定该开关接在火线上。

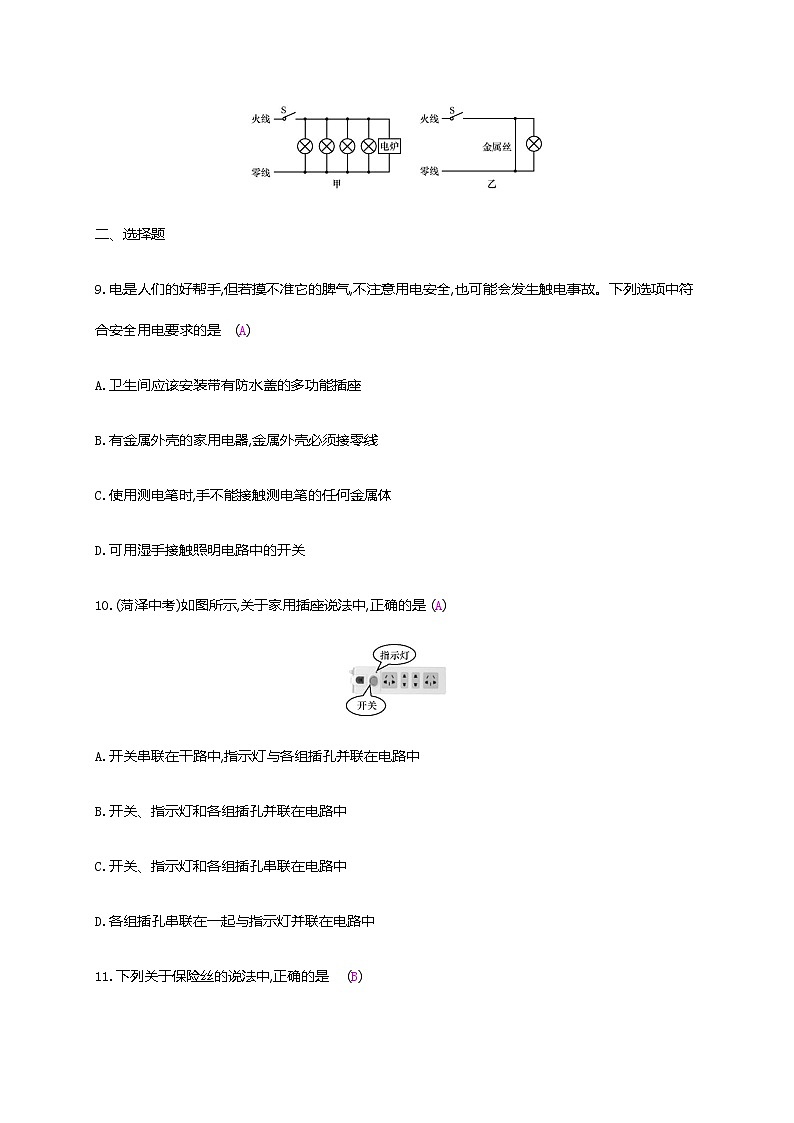

8.如图,闭合甲、乙两个电路中的开关后,都有一部分电线燃烧起来,甲是因为　用电器总功率过大　,乙是因为　短路　。

二、选择题

9.电是人们的好帮手,但若摸不准它的脾气,不注意用电安全,也可能会发生触电事故。下列选项中符合安全用电要求的是              (A)

A.卫生间应该安装带有防水盖的多功能插座

B.有金属外壳的家用电器,金属外壳必须接零线

C.使用测电笔时,手不能接触测电笔的任何金属体

D.可用湿手接触照明电路中的开关

10.(菏泽中考)如图所示,关于家用插座说法中,正确的是 (A)

A.开关串联在干路中,指示灯与各组插孔并联在电路中

B.开关、指示灯和各组插孔并联在电路中

C.开关、指示灯和各组插孔串联在电路中

D.各组插孔串联在一起与指示灯并联在电路中

11.下列关于保险丝的说法中,正确的是 (B)

A.家庭电路中保险丝能用铜丝、铁丝代替

B.家庭电路中保险丝在电流过大时能自动熔断,切断电路

C.家庭电路中保险丝接在火线或零线上都可以

D.家庭电路中用电器总功率较小时,无须安装保险丝

12.声控开关在静音时处于断开状态,在接收到一定响度的声音信号时会自动闭合一段时间。某市一地下通道两端的入口处,各装有一个声控开关来控制同一盏电灯,以确保行人不管从哪端进入,电灯都能接通电源发光。下列符合设计要求和安全要求的电路是              (C)

13.如图是家庭电路示意图,下列说法正确的是 (D)

A.a是零线,b是火线

B.家庭电路可以不用安装保险装置

C.闭合开关S时,灯泡不亮,一定是零线某处断路

D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患

14.关于家庭电路及安全用电,下列说法正确的是 (A)

A.为了防止因漏电而造成触电事故,微波炉的金属外壳应该与大地相连

B.使用测电笔时,手指不能接触笔尾金属体,以免发生触电事故

C.为了防止触电,必须把用电器的开关接在零线上

D.家庭电路中,空气开关跳闸一定是因为电路发生了短路

三、综合题

15.如图是小明家的部分电路,请回答下列问题:

(1)为了避免导线过热而烧坏,在家庭电路中要　串联　(选填“串联”或“并联”)保险丝;

(2)在A、D间正确接入小灯泡和开关;

答案:如图所示

(3)小明某次将电饭煲的插头插入图中的三孔插座后,正在烧水的电热壶突然停止工作,但图中正确连接的电灯仍正常发光,拔出电饭煲的插头,电热壶仍不能工作,用测电笔分别测试插座的左、右孔,氖管均发光。若电路中只有一处故障,则故障是　CD间断路了　(可用图中字母描述)。

16.家庭用电安全关系到千家万户的幸福,对于初中生来说,掌握用电常识非常有必要,请你利用学过的知识解释下面的现象:

(1)据统计:有许多重大火灾都是因输电线老化,绝缘性能降低出现短路造成的。请你用所学物理知识分析因电线老化造成短路产生火灾的原因;

(2)家用白炽灯丝在开灯瞬间容易烧断。请你解释原因。

(1)当电线绝缘性能降低出现短路时,电路的总电阻很小,电流很大,由焦耳定律可知,短时间内会产生很多热量,使电线的温度急剧上升,引燃附近易燃物品而引起火灾。

(2)白炽灯的灯丝常在开灯的瞬间烧断,其原因是刚开灯时,灯丝温度低,电阻相对较小,根据Q=I2Rt=UIt可知,在电压一定时,电流过大,短时间内灯丝上产生的热量过多,温度过高,将灯丝烧断。
