粤沪版九年级下册第十八章 家庭电路与安全用电1 家庭电路一课一练

这是一份粤沪版九年级下册第十八章 家庭电路与安全用电1 家庭电路一课一练，共9页。试卷主要包含了填空题，选择题，实验题，计算题等内容，欢迎下载使用。

1．我国家庭电路的进户线有两条线路，当用测电笔测试时，如果氖管发光，说明所测的线路是________线，两条线路之间的电压为________V。
(第2题)
2．电热水壶应使用三脚插头(如图)，插头上标有E的导线应该与电水壶的__________相连。用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路________，使空气开关跳闸。
3．一天，小艾妈妈在厨房做晚饭，爸爸在跑步机上跑步，爷爷在看电视，奶奶在使用电动按摩椅按摩，小艾将空调的插头插入插座，启动空调时，家中的空气开关突然跳闸，小艾认为一定是空调短路了，你认为她的说法是__________(填“正确”或“错误”)的，你的判断依据是___________________________________________________________________________________________________________________________________。
4．小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220 V、额定功率分别为1 000 W和1 500 W的两种电热水壶。家中给电热水壶供电的插座的额定电流是5 A，从安全用电的角度考虑，小明应选购________W的电热水壶。
5.在如图所示的家庭电路中，闭合开关后，发现灯不亮，用测电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是____________________。
(第5题) (第6题)
6．由于短路导致家庭电路中保险丝熔断，用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220 V，断开家里所有电器的开关，用一个普通的白炽灯L(额定电压为220 V)作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2时，“检测灯”发暗红色光；当闭合S2、断开S1时，“检测灯”正常发光。说明灯泡________发生短路。

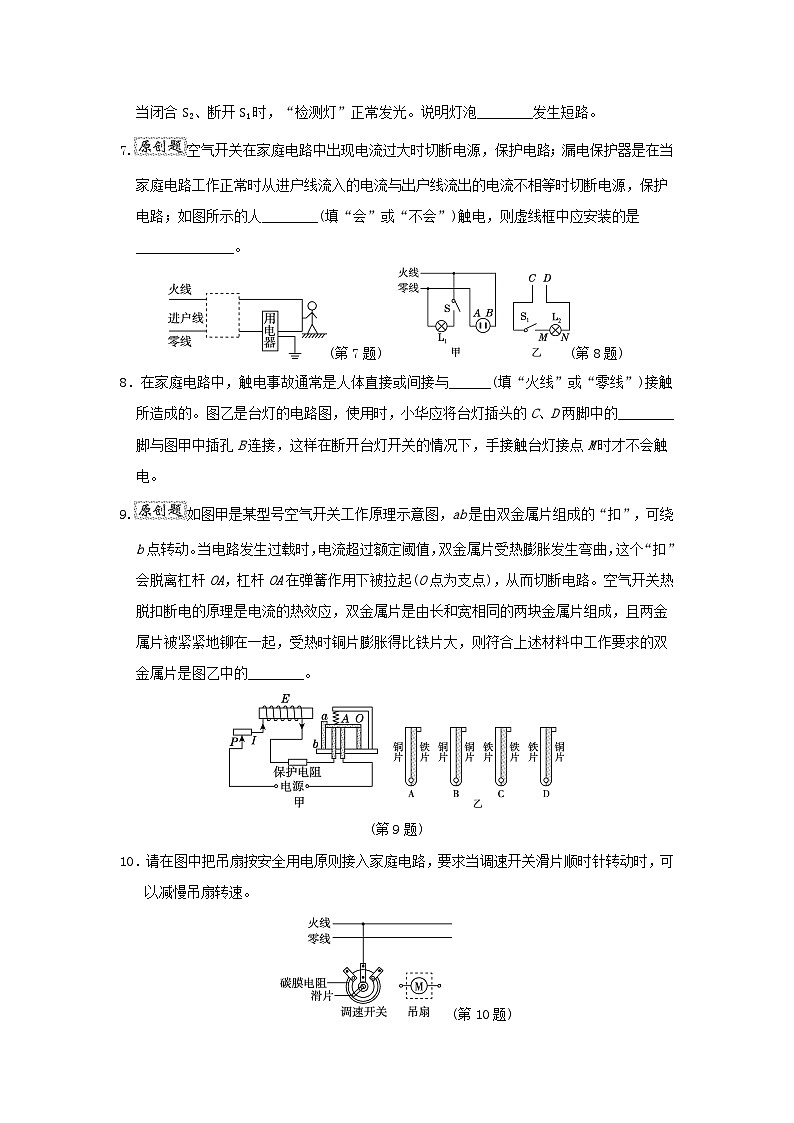

7.空气开关在家庭电路中出现电流过大时切断电源，保护电路；漏电保护器是在当家庭电路工作正常时从进户线流入的电流与出户线流出的电流不相等时切断电源，保护电路；如图所示的人________(填“会”或“不会”)触电，则虚线框中应安装的是______________。
(第7题) (第8题)
8．在家庭电路中，触电事故通常是人体直接或间接与______(填“火线”或“零线”)接触所造成的。图乙是台灯的电路图，使用时，小华应将台灯插头的C、D两脚中的________脚与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯接点M时才不会触电。
9.如图甲是某型号空气开关工作原理示意图，ab是由双金属片组成的“扣”，可绕b点转动。当电路发生过载时，电流超过额定阈值，双金属片受热膨胀发生弯曲，这个“扣”会脱离杠杆OA，杠杆OA在弹簧作用下被拉起(O点为支点)，从而切断电路。空气开关热脱扣断电的原理是电流的热效应，双金属片是由长和宽相同的两块金属片组成，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，则符合上述材料中工作要求的双金属片是图乙中的________。

(第9题)
10．请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转速。
(第10题)
二、选择题(每题2分，共18分)
11．如图1为测电笔的结构及使用方法。下列说法正确的是( )
(第11题)
A．使用测电笔可以判断火线和零线
B．若氖管发光，人体没有电流通过
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用测电笔的方法中，甲是正确的，乙是错误的
12．如图所示的是欢欢家的电路简化后的电路图，由该电路图可知( )
(第12题)
A．a线是零线，b线是火线
B．电能表可以测量用电器的总功率
C．用一支测电笔将零线与火线同时连通便能区分二者
D．接地线的作用是将用电器金属外壳带的电导入大地
13．在日常生活中，节约用电是每个市民应尽的义务。使用家用电器的下列各种做法中，不是通过减小用电器实际功率达到省电目的的是( )
A．用电器长时间不使用要关机
B．使用电风扇时，选低速挡
C．看电视时，把亮度或音量调小
D．用电灯照明时，选新型节能灯
14．如图所示的是新能源汽车的充电桩，下列有关说法符合安全用电的是( )
(第14题)
A．安装充电桩时，可以不连接地线
B．万一有充电桩起火，应马上浇水扑灭
C．在安装每个充电桩时都要装漏电保护器
D．有经验的电工在安装充电桩时不必断开电源
15．小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是( )
A．火线断路
B．电冰箱的金属外壳接了地线
C．火线与电冰箱的金属外壳接触
D．火、零线短接
16．某家庭电路中安装有“220 V 10 A”的空气开关(未画出)，下面是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是( )
A B C D
17.如图所示，从甲地通过两条输电线给乙地的A、B两盏灯供电，供电电压恒为U，输电线路的电阻不能忽略，下列说法正确的是( )
A．为节约成本，入户处的保险丝可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越大
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
(第17题)
(第18题)
18．如图是家庭常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是( )
A．图中C与零线相连，B与火线相连
B．若指示灯断路不能发光，则插孔仍然能提供工作电压
C．若A、B两孔发生短路，家庭电路中漏电保护器会自动断开保护电路
D．只要C点接地良好，可用湿抹布擦拭插线板
19．马鞍山市的一所学校要安装一台电开水器，该电开水器的额定电压是220 V，额定功率是3 kW。连接该电开水器时，有四种绝缘铜芯导线供选择，其规格如表。从既安全又经济的方面考虑，选用导线的横截面积是( )
A.4 mm2 B．6 mm2
C．2.5 mm2 D．10 mm2
三、实验题(每空2分，共6分)
20．如图是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关，________(填“甲”或“乙”)处应装开关；若某人在图中C处不慎触电时，漏电保护器检测到通过A、B两处的电流________(填“相等”或“不相等”)，从而迅速切断电路，起到保护作用；家里的进户线也有一定电阻(约几欧)，当家中的所有用电器都工作时，原来开着的电灯会________(填“变亮”“变暗”或“不变”)。
(第20题)
四、计算题(第21题8分，第22题8分，共16分)
21．如图，灯泡L标有“220 V 40 W”字样，LED灯标有“220 V 5 W”字样。
(第21题)
(1)请正确连接图中部分的家庭电路，使开关S闭合时，灯泡L和LED灯都能正常工作；开关S断开时，灯泡L和LED灯都不工作。
(2)灯泡L正常工作时，通过灯丝的电流为多少？
(3)灯泡L正常工作时，灯丝的电阻为多少？
(4)灯泡L正常工作60 s，消耗的电能是多少？
(5)小明说：“我发现5 W的LED灯和40 W灯泡正常工作时的亮度相当，所以5 W的LED灯比40 W灯泡更省电。”小明的说法正确吗？请说出你的理由。
22．随着家庭电气化程度越来越高，用电安全成为一个突出的问题，下表提供了一组人体电阻的数据。如图甲所示，用电器的阻值为44 Ω，电路中还有熔断电流为8 A的保险丝。
(1)如图甲所示，一个全身潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是________A，通过计算分析此时保险丝是否熔断？
(2)为用电安全，有的电热水器安装了防电墙。防电墙技术就是在电热水器内部形成永久性电阻，从而降低异常情况下经过人体的电流值。经过防电墙处理后，发生异常情况时，人体承受的电压约为10 V，如图乙所示，这就保证了人体安全。若人体的最大电阻约为20 MΩ(1 MΩ＝106 Ω)，防电墙的电阻大约是多少？
(第22题)
答案
一、1.火；220
2．金属外壳；短路
3．错误；空调是大功率用电器，打开空调可能会造成用电器的总功率过大
4．1 000
5．a、b之间断路
6．L2 点拨：由题知，家庭电路的电压恒为220 V，“检测灯”的额定电压也为220 V；当闭合S1、断开S2时，“检测灯”发暗红色光，这说明检测灯两端的电压小于电源电压，该支路是正常的，即L1正常；当闭合S2、断开S1时，“检测灯”正常发光，则灯L两端的电压为220 V，此时一定是灯泡L2发生了短路。
7．会；漏电保护器
8．火线；C
9．D 点拨：空气开关热脱扣断电的原理是当电路发生过载时，电流超过额定阈值，双金属片受热膨胀发生弯曲，利用的是电流的热效应；双金属片是由长和宽相同的两块金属片组成，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，因为向左弯曲，这个“扣”会脱离杠杆OA，杠杆OA在弹簧作用下被拉起(O点为支点)，从而切断电路，所以膨胀系数大的铜片，放在右边，则符合安装要求的双金属片是D图。
10．解：如图所示 。
(第10题)
二、11.A 12.D
13．A
14．C
15．C 点拨：火线断路，手接触冰箱门是不会触电的，故A不符合题意；电冰箱的金属外壳接了地线，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，故B不符合题意；火线与电冰箱的金属外壳接触，单手接触金属外壳时就会触电，故C符合题意；火线和零线短接，会烧坏保险丝，导致电路断路，手接触电冰箱门不会触电，故D不符合题意。故选C。
16．D 17.D
18．B 点拨：三孔插座的接线规律是左零、右火、上接地，插线板工作时插孔C与地线相连，B接火线，故A错误；由题意可知，指示灯发光，且插孔可以提供工作电压，指示灯和插孔之间是并联的，指示灯断路不能发光，则插孔仍然能提供工作电压，故B正确；若A、B两孔发生短路，电路中电流过大，家庭电路中空气开关会自动断开保护电路，故C错误；C点接地良好可以防止由于用电器外壳漏电造成的触电事故，但不能避免直接触电的事故，故D错误。
19．C 点拨：由P＝UI可得，电开水器正常工作时的电流：I＝eq \f(P,U)＝eq \f(3×103 W,220 V)≈13.6 A，选用的绝缘铜芯导线的安全载流量应略大于正常工作电流且经济，所以，应选横截面积为2.5 mm2的导线。
三、20.甲；不相等；变暗
四、21.解：(1)如图所示。
(第21题)
(2)由题可知，灯泡L正常工作时，通过灯丝的电流：
I＝eq \f(P,U)＝eq \f(40 W,220 V)≈0.18 A。
(3)灯泡L正常工作时，灯丝的电阻：
R＝eq \f(U2,P)＝eq \f(（220 V）2,40 W)＝1 210 Ω。
(4)灯泡L正常工作60 s，消耗的电能：
W＝Pt＝40 W×60 s＝2 400 J。
(5)正确。LED灯和灯泡L正常工作时，PLED22．解：(1)0.22；用电器两端的电压为220 V，电阻为44 Ω，根据欧姆定律可得，只有用电器接入电路时通过保险丝的电流：I＝eq \f(U,R)＝eq \f(220 V,44 Ω)＝5 A；并联电路中干路电流等于各支路电流之和，人触电时通过保险丝的电流：I总＝I＋I人＝5 A＋0.22 A＝5.22 A，因为人触电时干路的电流未达到保险丝的熔断电流(8 A)，所以保险丝不会熔断。
(2)在异常漏电的情况下，人体与防电墙串联，此时防电墙的电压：U墙＝U－U人＝220 V－10 V＝210 V，因串联电路中各处的电流相等，所以，电路中的电流：I漏＝eq \f(U人,R人)＝eq \f(U墙,R墙)，则防电墙的电阻：R墙＝eq \f(U墙,U人)×R人＝eq \f(210 V,10 V)×20 MΩ＝420 MΩ。
导线横截面积S/mm2
2.5
4
6
10
安全载流量I/A
28
37
47
68
测量项目
手和手之间
的电阻
手与脚之间
的电阻
手与塑料鞋底
之间的电阻
完全干燥时
200 kΩ
300 kΩ
8 000 kΩ
出汗或潮湿时
1 kΩ
1 kΩ
10 kΩ
