初中物理教科版九年级上册2 电压：电流产生的原因精品同步测试题

这是一份初中物理教科版九年级上册2 电压：电流产生的原因精品同步测试题，共5页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

一、选择题


1.如图所示，当开关S闭合后，下列说法正确的是（ ）





A.灯L1与灯L2是串联，且灯L1被短路


B.电压表可测出灯L1两端的电压


C.电流表A1测的是灯L1的电流


D.电流表A2测的是灯L2的电流


2.如图所示,电源电压不变,闭合开关S,电路各元件工作正常。一段时间后,若其中一只电压表示数变大,则( )





A.另一个电压表示数变小


B.其中有一盏灯亮度不变


C.灯L2可能断路


D.灯L2可能短路


3.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述错误的是( )


A.一节干电池的电压是1.5 V


B.家庭电路的电压是220 V


C.手机电池电压是3.7 V


D.对人体安全的电压是36 V


4.关于电压，下列说法正确的是（ ）


A.有电源就一定有电压且有电流


B.同一个小灯泡在不同的电压下的亮度是一样的


C.电压是形成电流的条件之一


D.有电压就一定能形成电流


5.小海将额定电压均为2.5V的小灯泡连接成如图所示的电路.当他闭合开关S后，发现两盏灯均不发光，电压表V1、V2均有示数且示数相同.若电路中只有一处故障，则出现的故障可能是（ ）





A.灯L1短路 B.灯L1断路 C.灯L2短路 D.灯L2断路

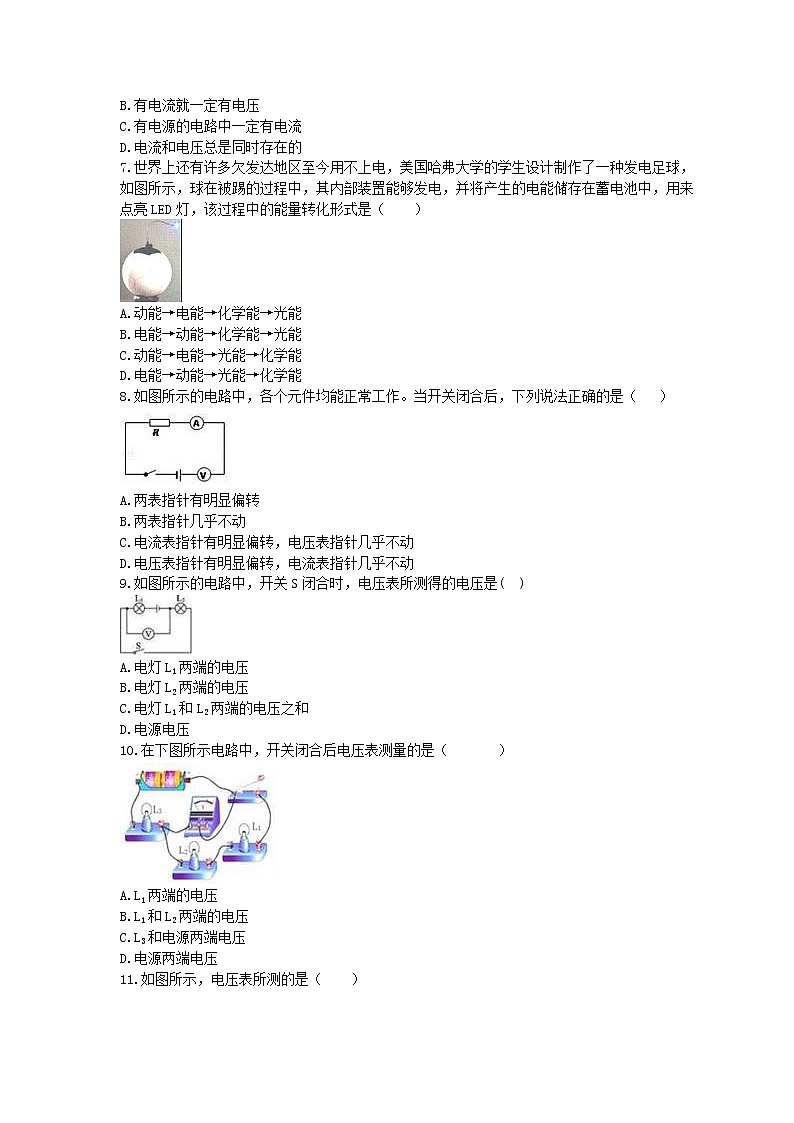

6.下列说法正确的是( )


A.有电压就一定有电流


B.有电流就一定有电压


C.有电源的电路中一定有电流


D.电流和电压总是同时存在的


7.世界上还有许多欠发达地区至今用不上电，美国哈弗大学的学生设计制作了一种发电足球，如图所示，球在被踢的过程中，其内部装置能够发电，并将产生的电能储存在蓄电池中，用来点亮LED灯，该过程中的能量转化形式是（ ）





A.动能→电能→化学能→光能


B.电能→动能→化学能→光能


C.动能→电能→光能→化学能


D.电能→动能→光能→化学能


8.如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（ ）





A.两表指针有明显偏转


B.两表指针几乎不动


C.电流表指针有明显偏转，电压表指针几乎不动


D.电压表指针有明显偏转，电流表指针几乎不动


9.如图所示的电路中，开关S闭合时，电压表所测得的电压是( )





A.电灯L1两端的电压


B.电灯L2两端的电压


C.电灯L1和L2两端的电压之和


D.电源电压


10.在下图所示电路中，开关闭合后电压表测量的是（ ）





A.L1两端的电压


B.L1和L2两端的电压


C.L3和电源两端电压


D.电源两端电压


11.如图所示，电压表所测的是（ ）





A.电源电压


B.灯L1两端的电压


C.灯L2两端的电压


D.灯L1与L2两端的电压


12.在如图所示的电路中,当开关S闭合后( )





A.若A表是电流表,B表是电压表,则电阻R1、R2并联


B.若A表是电流表,B表是电压表,则电阻R1、R2串联


C.若A表是电压表,B表是电流表,则电阻R1、R2并联


D.若A表是电压表,B表是电流表,则电阻R1、R2串联


二、填空题


13.将学校实验室常用的电压表接入电路时，应先用 量程试触，若电压表示数小于 时，再改用电压表的 量程.测电压时，如果发现表的指针向左偏，原因是 .


14.如图所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S、S1、S2都闭合，那么能发光的是 ，电压表所测的是 两端的电压。





15.如图所示，开关闭合后，电压表V1的示数为2.4V，电压表V2的示数为6V，则灯L1两端的电压为 V，则灯L2两端的电压为 V.





16.某电池组是由三节干电池串联成的，那么电池组的总电压为 。


17.如图，电压表的读数是 V。





18.我们在考试时,许多学科要用到2B铅笔填涂机读卡,电脑可以直接读取机读卡上的答案,这是因为2B铅笔中的石墨是 (选填“导体”或“绝缘体”)。若使用了不合格的2B铅笔,由于铅笔芯的导电性变 (选填“强”或“弱”),这样可能使电脑无法识别。














三、作图题


19.在图1和图2中，分别按电路图连接电路。

















20.将下图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。











参考答案


LISTNUM OutlineDefault \l 3 答案为：BD


LISTNUM OutlineDefault \l 3 答案为：C；


解析：电灯L1和L2组成串联电路,电压表V1测电源电压,V2测L2两端的电压,由于电源电压不变,开关S闭合后,V1的示数始终不变。但当L1短路或L2断路时,V2的示数会变大,故选项C正确。


LISTNUM OutlineDefault \l 3 答案为：D；


解析：每一节新干电池电压是1.5 V,选项A不符合题意;家庭电路的电压是220 V,选项B不符合题意;目前市场上的手机电池的电压在3.7 V左右,选项C不符合题意;对人体安全的电压是不高于36 V,选项D符合题意。


LISTNUM OutlineDefault \l 3 答案为：C.


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B；


解析：电压只是形成电流的必要条件,而不是充分条件,也就是说,形成电流必须有电压,但有电压不一定有电流,如果电路不闭合,就不会有电流形成。


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：B


解析：由电路可知，灯泡L1、L2、L3串联，电压表并联在灯泡L1、L2两端，开关闭合后电压表测量的是L1和L2两端的电压，故B正确为答案。


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：大；3V；小；电压表的正负接线柱接反了.


LISTNUM OutlineDefault \l 3 答案为：L1和L2, L1,L1和L2,电源,L1,电源或L1；


LISTNUM OutlineDefault \l 3 答案为：2.4；3.6.


LISTNUM OutlineDefault \l 3 答案为：4.5V；


LISTNUM OutlineDefault \l 3 答案为：9.5。


LISTNUM OutlineDefault \l 3 答案为：导体 弱


LISTNUM OutlineDefault \l 3 答案为：





LISTNUM OutlineDefault \l 3 如图所示
