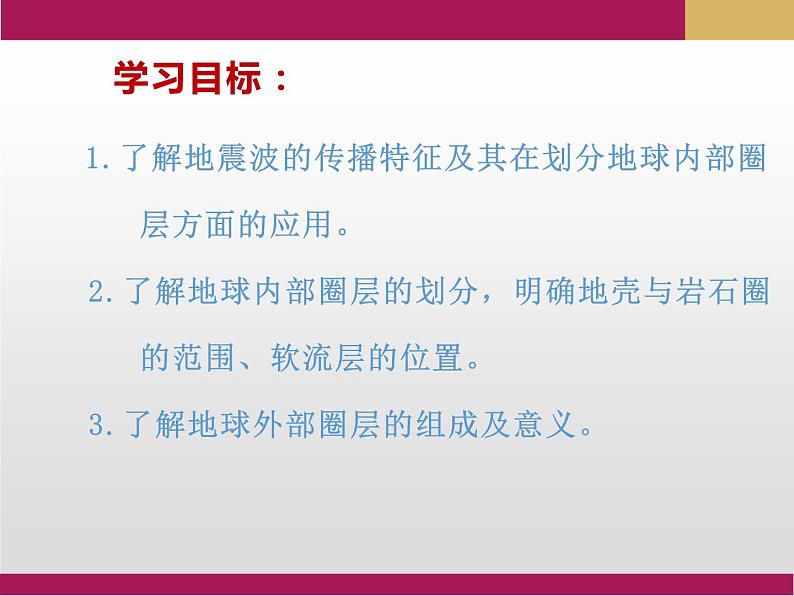

1.了解地震波的传播特征及其在划分地球内部圈 层方面的应用。 2.了解地球内部圈层的划分，明确地壳与岩石圈 的范围、软流层的位置。 3.了解地球外部圈层的组成及意义。

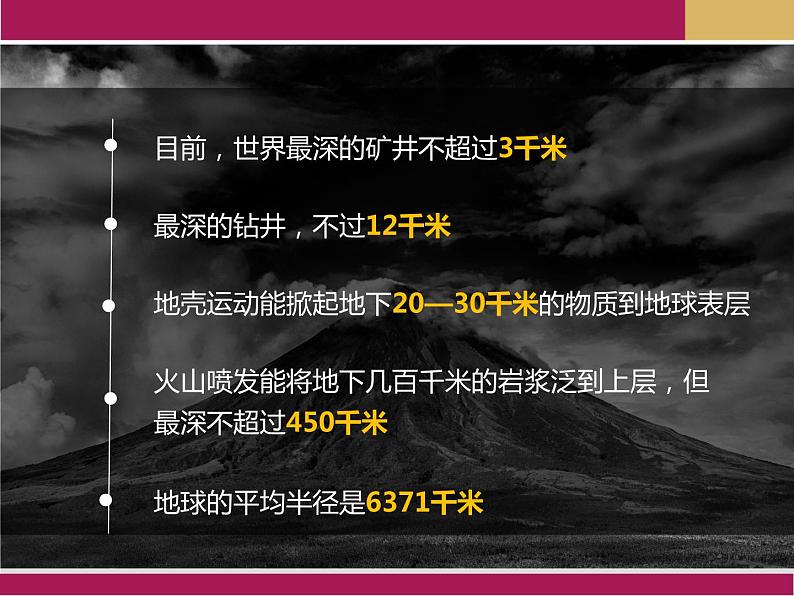

目前，世界最深的矿井不超过3千米
最深的钻井，不过12千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
地球的平均半径是6371千米

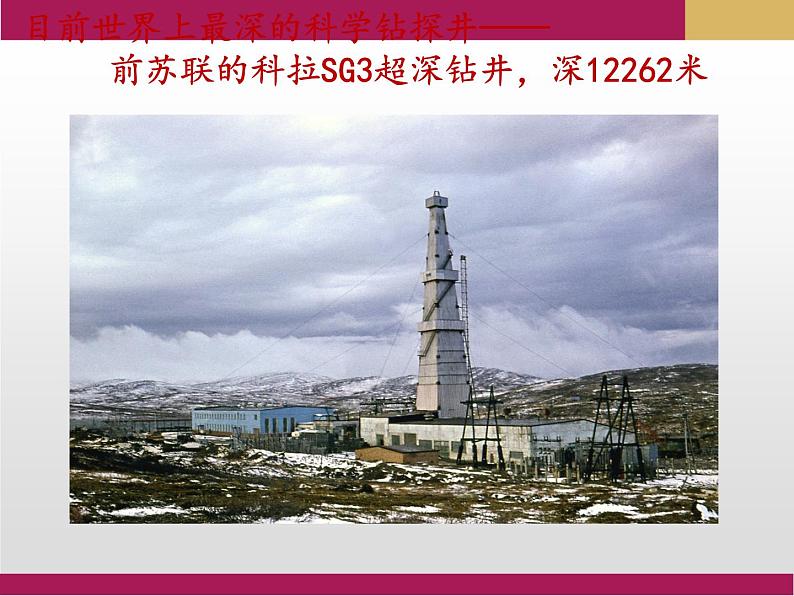

目前世界上最深的科学钻探井—— 前苏联的科拉SG3超深钻井，深12262米

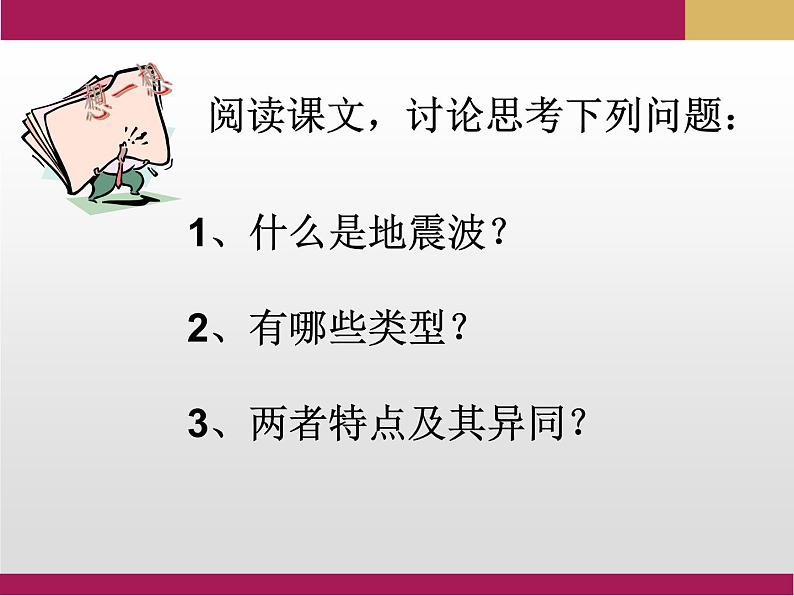

1、什么是地震波？2、有哪些类型？3、两者特点及其异同？
阅读课文，讨论思考下列问题：

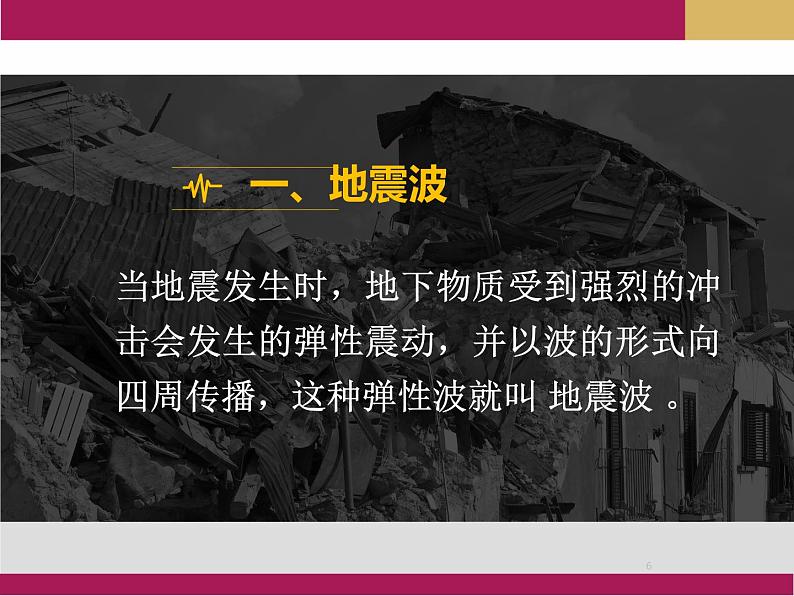

当地震发生时，地下物质受到强烈的冲击会发生的弹性震动，并以波的形式向四周传播，这种弹性波就叫 地震波 。

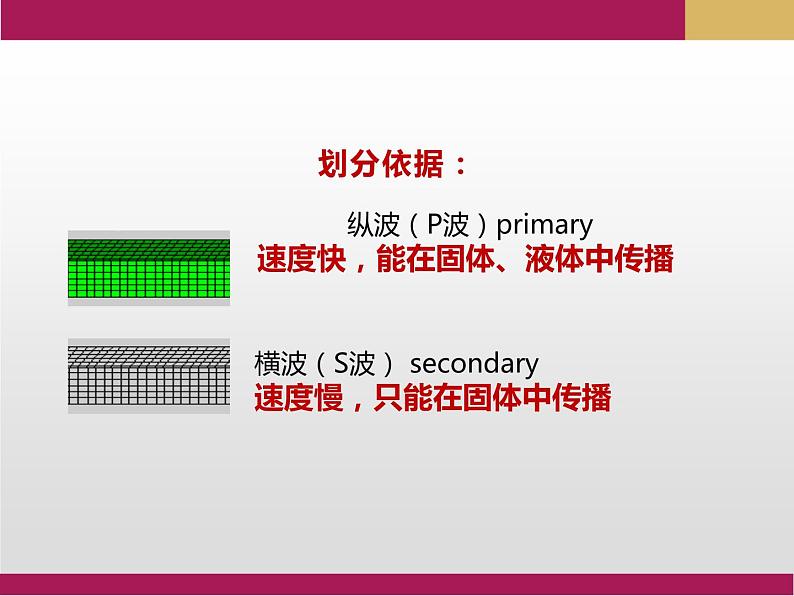

纵波（P波）primary速度快，能在固体、液体中传播
横波（S波） secndary 速度慢，只能在固体中传播

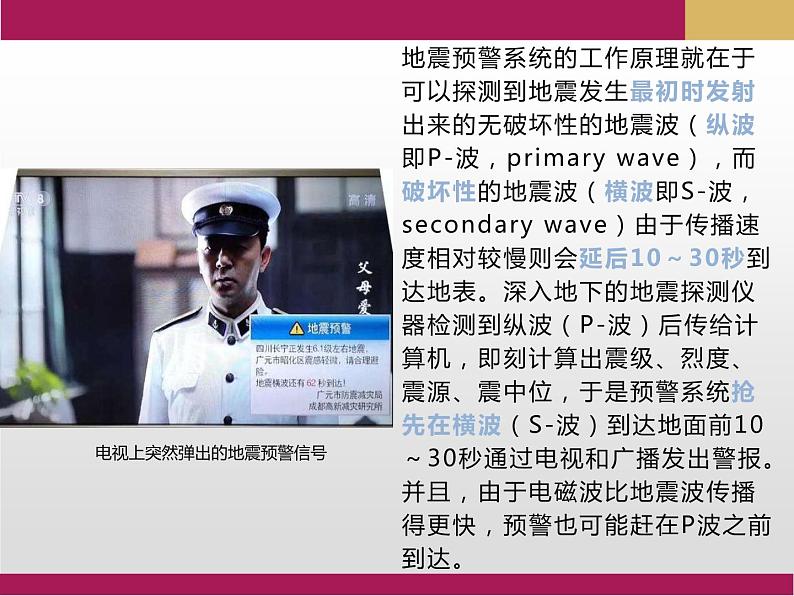

地震预警系统的工作原理就在于可以探测到地震发生最初时发射出来的无破坏性的地震波（纵波即P-波，primary wave），而破坏性的地震波（横波即S-波，secndary wave）由于传播速度相对较慢则会延后10～30秒到达地表。深入地下的地震探测仪器检测到纵波（P-波）后传给计算机，即刻计算出震级、烈度、震源、震中位，于是预警系统抢先在横波（S-波）到达地面前10～30秒通过电视和广播发出警报。并且，由于电磁波比地震波传播得更快，预警也可能赶在P波之前到达。
电视上突然弹出的地震预警信号
地震波波速与地球内部构造图
要求：1.各个小组分别绘出地球内部结构图，与课本中要求绘制的地球内部结构图进行比较。2.根据地震波曲线图，思考地球内部每一圈层的物质组成，并标注在图中。
1.观察地震波曲线图，看纵波和横波有几次速度的突然变化？2.这说明地球内部圈层物质有了怎样的变化？
不连续面 ： 地震波速发生突然变化的面
地震波在地球不同圈层中的变化比较
地壳：位于莫霍面以上，平均厚度为17千米；
地壳厚薄不一，大陆地壳厚，大洋地壳薄
地幔：位于莫霍面与古登堡面之间，厚度约为2 800千米；分为上地幔和下地幔。
地 核
地核:位于古登堡面以下直至地心，厚度约3 400千米。分为内核和外核。
如果你有一辆神奇校车，它既能耐高温高压，又能穿透坚硬岩石，你乘坐这辆神奇校车正进行一次穿越地心的科学探险活动。假如汽车上的车载仪表和各种感应器记录下了沿途的见闻。
1.地壳的组成物质主要是什么？2.软流层是在上地幔上部还是上地幔底部，为什么有人认为它是岩浆的发源地之一？3.外核的物质状态是什么？为什么？
软流层位于上地幔上部。由于该处放射性元素衰变积累的热量可能使岩石处于熔融状态，因此有人认为它是岩浆的发源地之一。
外核的物质状态可能为液态或熔融状态，因为此圈层横波不能通过。
大气圈：即大气层，厚约2000到3000千米，由气体和悬浮物组成，气体的主要成分是氮和氧。水圈：范围包括地表水，地下水，生物水，大气水等。连续但不规则的圈层，处于不间断的循环运动中。生物圈：地球表层生物及其生存环境。范围包括：大气圈的底部，水圈的全部，岩石圈的上部
