一、单选题(共15小题)

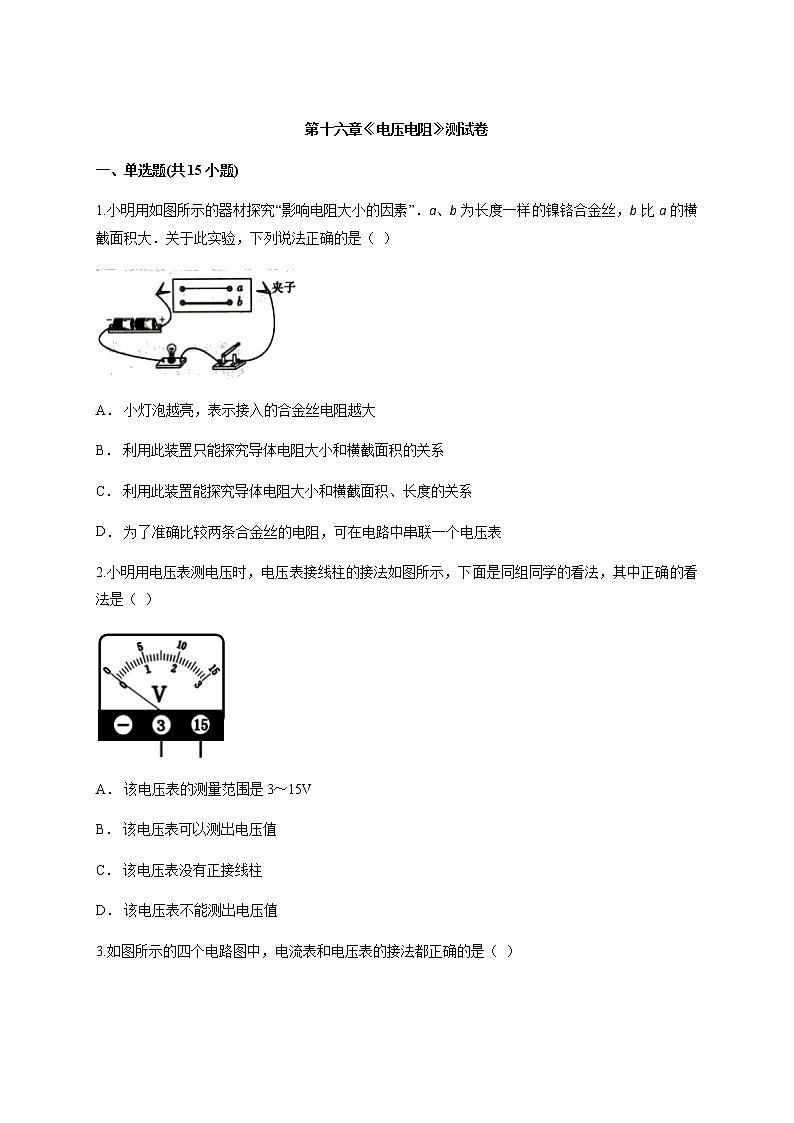

1.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（ ）
A． 小灯泡越亮，表示接入的合金丝电阻越大
B． 利用此装置只能探究导体电阻大小和横截面积的关系
C． 利用此装置能探究导体电阻大小和横截面积、长度的关系
D． 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
2.小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（ ）
A． 该电压表的测量范围是3～15V
B． 该电压表可以测出电压值
C． 该电压表没有正接线柱
D． 该电压表不能测出电压值
3.如图所示的四个电路图中，电流表和电压表的接法都正确的是（ ）
A．
B．
C．
D．
4.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A． ①是电压表，②是电压表，③是电流表
B． ①是电压表，②是电流表，③是电压表
C． ①是电流表，②是电压表，③是电流表
D． ①是电流表，②是电流表，③是电压表

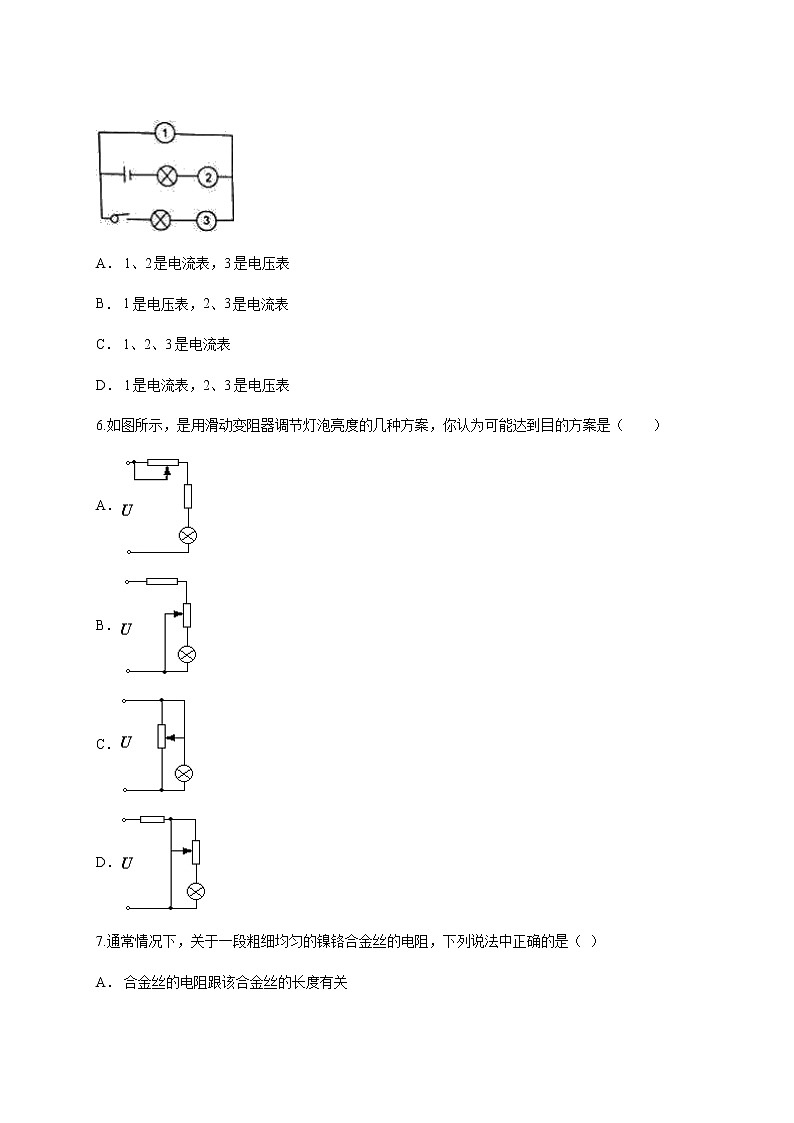

5.如图所示，两灯泡均能正常工作，下列说法正确的是（ ）
A． 1、2是电流表，3是电压表
B． 1是电压表，2、3是电流表
C． 1、2、3是电流表
D． 1是电流表，2、3是电压表
6.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）
A．
B．
C．
D．
7.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A． 合金丝的电阻跟该合金丝的长度有关
B． 合金丝的电阻跟合金丝的横截面积无关
C． 合金丝两端的电压越大，合金丝的电阻越小
D． 通过合金丝的电流越小，合金丝的电阻越大
8.关于导体的电阻，下列说法中正确的是（ ）
A． 通过导体的电流是0A时，电阻为0Ω
B． 导体电阻与它两端的电压成正比，与通过它的电流成反比
C． 粗细相同的导线，长的导线电阻较大
D． 同种材料制成的长短一样的两条导线，细的电阻较大
9.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A． V示数等于V1示数
B． V1示数大于V2示数
C． A示数大于A1示数
D． A2示数大于A1示数
10.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A． 8V、2V
B． 10V、 2V
C． 2V、8V
D． 2V、10V
11.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（ ）
A． 灯泡亮、电压表有示数
B． 灯泡亮、电压表无示数
C． 灯泡不亮、电压表有示数
D． 灯泡不亮、电压表无示数
12.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（ ）
A． L1
B． L2
C． L1L2总电压
D． 电源和L1
13.下列说法中正确的是（ ）
A． 电流表、电压表都可以直接与电源相并联
B． 电流表可直接与电源相联，电压表不能
C． 电流表、电压表都不能直接与电源相并联
D． 电压表可直接与电源并联，电流表则不能
14.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）
A． 甲、乙、丙都是电流表
B． 甲、乙、丙都是电压表
C． 甲、乙是电压表，丙是电流表
D． 甲、丙是电流表，乙是电压表
15.图中各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A． 甲为电流表，乙为电压表
B． 甲为电压表，乙为电流表
C． 甲、乙都为电流表
D． 甲、乙都为电压表
二、填空题(共3小题)
16.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为 ______ ，L2两端的电压为 ______ ．
17.如图所示，要使L1、L2串联则S应 ______ ，甲为 ______ 表，乙为 ______ 表．
18.我们在使用干电池时，如果想得到较高的电压，我们应把干电池 ______ 起来使用，如一人需要6V的电压，他应把 ______ 节干电池 ______ 联起来．
三、实验题(共3小题)
19.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．
（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．
（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．
20.小张、小王两同学学习了电流、电压和电阻知识后，发现电流与水管中的水流相似、电压与水压表相似．小张同学提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似．随后小王同学便提出：导体的电阻可能跟导体的长度、横截面积有关．
为了研究导体的电阻与哪些因素有关，他们设计了如图所示的电路，且在常温下选用手头拥有的长度、横截面积不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数据记录在表一、表二中．
表一 铝丝．
表二 铝丝
①分析比较实验序号1与4或2与5可得出的定性结论是：常温下，铝丝长度相同，铝丝的横截面积越小，电阻越 ______ ．
②分析比较 ______ （选填“表一”或”表二“）的相关数据可得出的定量结论是：常温下，铝丝横截面积相同时，铝丝的电阻与长度成 ______ 比（选填”正”或“反”）．
③请进一步综合分析表一、表二的相关数据，并归纳得出结论．
（a）分析比较（1与5）、（2与4）或（3与6）的数据及相关条件，可得出的初步结论是：常温下，铝丝长度与横截面积的 ______ 相同，电阻相同．
（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是：常温下， ______ ．
④他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系．
为了进一步探究导体的电阻与材料的关系，需添加的器材为 ______ （选填“导体甲”、“导体乙”、“导体丙”）．
器材：
导体甲 长度为0.2米、横截面积为0.2毫米2的铝丝
导体乙 长度为0.2米、横截面积为0.4毫米2的镍铬合金丝
导体丙 长度为0.45米，横截面积为0.3毫米2的康铜丝．
21.小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．
（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．
（2）小刚用电压表测量Ll两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是 ______ ．
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是 ______ ；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 ______ ．
（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系
的普遍规律他们还应当 ______ ．
四、计算题(共3小题)
22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
24.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
答案解析
1.【答案】C
【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；
D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．
2.【答案】D
【解析】根据表盘可知，电压表为双量程电压表，“-”为公共接线柱，当使用“-”、“3”时，量程为0～3V；当使用“-”、“15”时，量程为0～15V；使用“3”、“15”两个接线柱不能测出电压值．
3.【答案】C
【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．
A、电流表的正负接线柱接反了，不符合题意；
B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；
C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；
D、电压表与电阻串联，不符合题意.
4.【答案】C
【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．
5.【答案】B
【解析】由电路图可知，1表并联在电路两端，故为电压表；
2、3串联在电路中，故为电流表，故B正确，ACD错误．
6.【答案】A
【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．
B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．
C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．
D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．
7.【答案】A
【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；
B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；
CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．
8.【答案】D
【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．
B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．
C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．
D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．
9.【答案】A
【解析】（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压．故V示数等于V1示数，等于V2示数，故A正确、B错误；
（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误．
10.【答案】A
【解析】（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；
电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；
（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；
电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；
则电阻R2两端的电压U2=UV2=2V，由串联电路特点知，电阻R1两端的电压U1=UV1-UV2=10V-2V=8V．
11.【答案】C
【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．
12.【答案】B
【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．
13.【答案】D
【解析】根据电流表的使用方法可知：电流表不能直接接在电源两极；
根据电压表的使用方法可知：电压表与被测用电器并联，且可以直接接在电源的两端．
14.【答案】D
【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．
15.【答案】B
【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．
16.【答案】4V；2V．
【解析】根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
可知四节新干电池组成电源的电压U=4×1.5V=6V；
由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；
则根据串联电路的总电压等于各电阻两端的电压之和可知：
L1两端的电压U1=U-U2=6V-2V=4V．
17.【答案】闭合；电压；电压．
【解析】使灯泡L1、L2组成串联电路，则电路中的电流路径只有一条．则灯泡L1、L2组成应依次连接．所以甲、乙电表应是相当于开路的电表即电压表，且开关S必须是闭合的．
18.【答案】串联；4；串．
【解析】因为串联电路中总电压等于各分电压之和，
所以在使用干电池时，要想得到较高的电压，应把干电池串联起来使用，
因为一节干电池电压为1.5V，
所以要得到6V的电源，需要4节干电池串联．
19.【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．
【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；
由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；
电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．
（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．
20.【答案】①大；②表二；正比；③（a）比值；（b）铝丝长度与横截面积的比值不同，电阻不相同；铝丝长度与横截面积的比值越大，电阻越大；④导体乙和导体丙．
【解析】①从表中数据可知，1与4或2与5的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越小，电阻越大；
②根据控制变量法，可知表二中的材料相同、横截面积相同，长度不同，可以探究长度与电阻大小的关系，从数据可知，长度越长，电阻越大，即常温下，导体的材料和横截面积相同时，导体的电阻与长度成正比；
③（a）从表中数据可知，1与5、2与4或3与6的电阻相同，比较发现它们的长度与横截面积的比值相同，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值相同，电阻相同；
（b）从表中数据可知，1与5、2与4或3与6的长度与横截面积的比值越大，电阻越大，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值越大，电阻越大；
④分析可知，导体乙的横截面积和长度与2的横截面积和长度相同，导体丙的横截面积和长度与3的横截面积和长度相同，材料不同，故可用来探究材料与电阻的关系；
21.【答案】（1）
（2）先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．
（3）L1处的故障是断路；判断L2是短路还是正常的方法是：用小灯泡与L1并联（或替换L1），如果L2发光，则L2正常；若L2不发光，则L2短路．
（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．
【解析】（1）按电流路径连接电路，电压表测量串联后的总电压，如下图所示：
（2）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．
（3）①在测量L2两端的电压时，电路如下图：
两灯突然熄灭，说明电路中有断路的地方；电压表示数为零，说明L2短路或者电压表和电源连接的部分“电压表——开关——电源——L1”电路中出现了断路．
②再电压表检测L1两端的电压，电路如下图：
电压表示数为电源电压，说明电压表和电源连接的部分“电压表——L2——开关——电源”无断路，只能是灯泡L1断路．
③判断L2是否短路，可以采用替换L1的方法，让它恢复通路，根据L2的发光情况进行判断．
（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．
22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．
23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.
24.【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．

一、单选题(共15小题)
1.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（ ）
A． 小灯泡越亮，表示接入的合金丝电阻越大
B． 利用此装置只能探究导体电阻大小和横截面积的关系
C． 利用此装置能探究导体电阻大小和横截面积、长度的关系
D． 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
2.小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（ ）
A． 该电压表的测量范围是3～15V
B． 该电压表可以测出电压值
C． 该电压表没有正接线柱
D． 该电压表不能测出电压值
3.如图所示的四个电路图中，电流表和电压表的接法都正确的是（ ）
A．
B．
C．
D．
4.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A． ①是电压表，②是电压表，③是电流表
B． ①是电压表，②是电流表，③是电压表
C． ①是电流表，②是电压表，③是电流表
D． ①是电流表，②是电流表，③是电压表
5.如图所示，两灯泡均能正常工作，下列说法正确的是（ ）
A． 1、2是电流表，3是电压表
B． 1是电压表，2、3是电流表
C． 1、2、3是电流表
D． 1是电流表，2、3是电压表
6.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（ ）
A．
B．
C．
D．
7.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A． 合金丝的电阻跟该合金丝的长度有关
B． 合金丝的电阻跟合金丝的横截面积无关
C． 合金丝两端的电压越大，合金丝的电阻越小
D． 通过合金丝的电流越小，合金丝的电阻越大
8.关于导体的电阻，下列说法中正确的是（ ）
A． 通过导体的电流是0A时，电阻为0Ω
B． 导体电阻与它两端的电压成正比，与通过它的电流成反比
C． 粗细相同的导线，长的导线电阻较大
D． 同种材料制成的长短一样的两条导线，细的电阻较大
9.如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（ ）
A． V示数等于V1示数
B． V1示数大于V2示数
C． A示数大于A1示数
D． A2示数大于A1示数
10.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A． 8V、2V
B． 10V、 2V
C． 2V、8V
D． 2V、10V
11.小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（ ）
A． 灯泡亮、电压表有示数
B． 灯泡亮、电压表无示数
C． 灯泡不亮、电压表有示数
D． 灯泡不亮、电压表无示数
12.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（ ）
A． L1
B． L2
C． L1L2总电压
D． 电源和L1
13.下列说法中正确的是（ ）
A． 电流表、电压表都可以直接与电源相并联
B． 电流表可直接与电源相联，电压表不能
C． 电流表、电压表都不能直接与电源相并联
D． 电压表可直接与电源并联，电流表则不能
14.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）
A． 甲、乙、丙都是电流表
B． 甲、乙、丙都是电压表
C． 甲、乙是电压表，丙是电流表
D． 甲、丙是电流表，乙是电压表
15.图中各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A． 甲为电流表，乙为电压表
B． 甲为电压表，乙为电流表
C． 甲、乙都为电流表
D． 甲、乙都为电压表
二、填空题(共3小题)
16.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为 ______ ，L2两端的电压为 ______ ．
17.如图所示，要使L1、L2串联则S应 ______ ，甲为 ______ 表，乙为 ______ 表．
18.我们在使用干电池时，如果想得到较高的电压，我们应把干电池 ______ 起来使用，如一人需要6V的电压，他应把 ______ 节干电池 ______ 联起来．
三、实验题(共3小题)
19.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．
（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．
（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．
20.小张、小王两同学学习了电流、电压和电阻知识后，发现电流与水管中的水流相似、电压与水压表相似．小张同学提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似．随后小王同学便提出：导体的电阻可能跟导体的长度、横截面积有关．
为了研究导体的电阻与哪些因素有关，他们设计了如图所示的电路，且在常温下选用手头拥有的长度、横截面积不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数据记录在表一、表二中．
表一 铝丝．
表二 铝丝
①分析比较实验序号1与4或2与5可得出的定性结论是：常温下，铝丝长度相同，铝丝的横截面积越小，电阻越 ______ ．
②分析比较 ______ （选填“表一”或”表二“）的相关数据可得出的定量结论是：常温下，铝丝横截面积相同时，铝丝的电阻与长度成 ______ 比（选填”正”或“反”）．
③请进一步综合分析表一、表二的相关数据，并归纳得出结论．
（a）分析比较（1与5）、（2与4）或（3与6）的数据及相关条件，可得出的初步结论是：常温下，铝丝长度与横截面积的 ______ 相同，电阻相同．
（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是：常温下， ______ ．
④他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系．
为了进一步探究导体的电阻与材料的关系，需添加的器材为 ______ （选填“导体甲”、“导体乙”、“导体丙”）．
器材：
导体甲 长度为0.2米、横截面积为0.2毫米2的铝丝
导体乙 长度为0.2米、横截面积为0.4毫米2的镍铬合金丝
导体丙 长度为0.45米，横截面积为0.3毫米2的康铜丝．
21.小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．
（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．
（2）小刚用电压表测量Ll两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是 ______ ．
（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是 ______ ；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 ______ ．
（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系
的普遍规律他们还应当 ______ ．
四、计算题(共3小题)
22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
24.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
答案解析
1.【答案】C
【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B错误；
C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；
D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．
2.【答案】D
【解析】根据表盘可知，电压表为双量程电压表，“-”为公共接线柱，当使用“-”、“3”时，量程为0～3V；当使用“-”、“15”时，量程为0～15V；使用“3”、“15”两个接线柱不能测出电压值．
3.【答案】C
【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．
A、电流表的正负接线柱接反了，不符合题意；
B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；
C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；
D、电压表与电阻串联，不符合题意.
4.【答案】C
【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．
5.【答案】B
【解析】由电路图可知，1表并联在电路两端，故为电压表；
2、3串联在电路中，故为电流表，故B正确，ACD错误．
6.【答案】A
【解析】A、滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，可以改变电路中的电阻，进而改变电路中的电流，改变灯泡的亮度．符合题意．
B、灯泡被短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．
C、滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不符合题意．
D、灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．
7.【答案】A
【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；
B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；
CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．
8.【答案】D
【解析】A、导体的电阻是导体本身的一种性质，导体一定，则电阻一定，其大小与导体中是否有电流通过无关．故A错误．
B、导体的电阻可以通过导体两端的电压和导体中的电流来求解，但其大小是由导体的材料、长度、横截面积决定的，与电压和电流大小无关．故B错误．
C、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大．若是同种材料粗细相同的导线，则长的电阻一定大，故C错误．
D、根据电阻的决定因素可知，导体的电阻与横截面积成反比，所以在材料长度相同的情况下，细的电阻较大．故D正确．
9.【答案】A
【解析】（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压．故V示数等于V1示数，等于V2示数，故A正确、B错误；
（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误．
10.【答案】A
【解析】（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；
电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；
（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；
电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；
则电阻R2两端的电压U2=UV2=2V，由串联电路特点知，电阻R1两端的电压U1=UV1-UV2=10V-2V=8V．
11.【答案】C
【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．
12.【答案】B
【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．
13.【答案】D
【解析】根据电流表的使用方法可知：电流表不能直接接在电源两极；
根据电压表的使用方法可知：电压表与被测用电器并联，且可以直接接在电源的两端．
14.【答案】D
【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．
15.【答案】B
【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．
16.【答案】4V；2V．
【解析】根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
可知四节新干电池组成电源的电压U=4×1.5V=6V；
由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；
则根据串联电路的总电压等于各电阻两端的电压之和可知：
L1两端的电压U1=U-U2=6V-2V=4V．
17.【答案】闭合；电压；电压．
【解析】使灯泡L1、L2组成串联电路，则电路中的电流路径只有一条．则灯泡L1、L2组成应依次连接．所以甲、乙电表应是相当于开路的电表即电压表，且开关S必须是闭合的．
18.【答案】串联；4；串．
【解析】因为串联电路中总电压等于各分电压之和，
所以在使用干电池时，要想得到较高的电压，应把干电池串联起来使用，
因为一节干电池电压为1.5V，
所以要得到6V的电源，需要4节干电池串联．
19.【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．
【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；
由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；
电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．
（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．
20.【答案】①大；②表二；正比；③（a）比值；（b）铝丝长度与横截面积的比值不同，电阻不相同；铝丝长度与横截面积的比值越大，电阻越大；④导体乙和导体丙．
【解析】①从表中数据可知，1与4或2与5的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越小，电阻越大；
②根据控制变量法，可知表二中的材料相同、横截面积相同，长度不同，可以探究长度与电阻大小的关系，从数据可知，长度越长，电阻越大，即常温下，导体的材料和横截面积相同时，导体的电阻与长度成正比；
③（a）从表中数据可知，1与5、2与4或3与6的电阻相同，比较发现它们的长度与横截面积的比值相同，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值相同，电阻相同；
（b）从表中数据可知，1与5、2与4或3与6的长度与横截面积的比值越大，电阻越大，故而得到结论：常温下，同种材料的导体，长度与横截面积的比值越大，电阻越大；
④分析可知，导体乙的横截面积和长度与2的横截面积和长度相同，导体丙的横截面积和长度与3的横截面积和长度相同，材料不同，故可用来探究材料与电阻的关系；
21.【答案】（1）
（2）先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．
（3）L1处的故障是断路；判断L2是短路还是正常的方法是：用小灯泡与L1并联（或替换L1），如果L2发光，则L2正常；若L2不发光，则L2短路．
（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．
【解析】（1）按电流路径连接电路，电压表测量串联后的总电压，如下图所示：
（2）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．
（3）①在测量L2两端的电压时，电路如下图：
两灯突然熄灭，说明电路中有断路的地方；电压表示数为零，说明L2短路或者电压表和电源连接的部分“电压表——开关——电源——L1”电路中出现了断路．
②再电压表检测L1两端的电压，电路如下图：
电压表示数为电源电压，说明电压表和电源连接的部分“电压表——L2——开关——电源”无断路，只能是灯泡L1断路．
③判断L2是否短路，可以采用替换L1的方法，让它恢复通路，根据L2的发光情况进行判断．
（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．
22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．
23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.
24.【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
