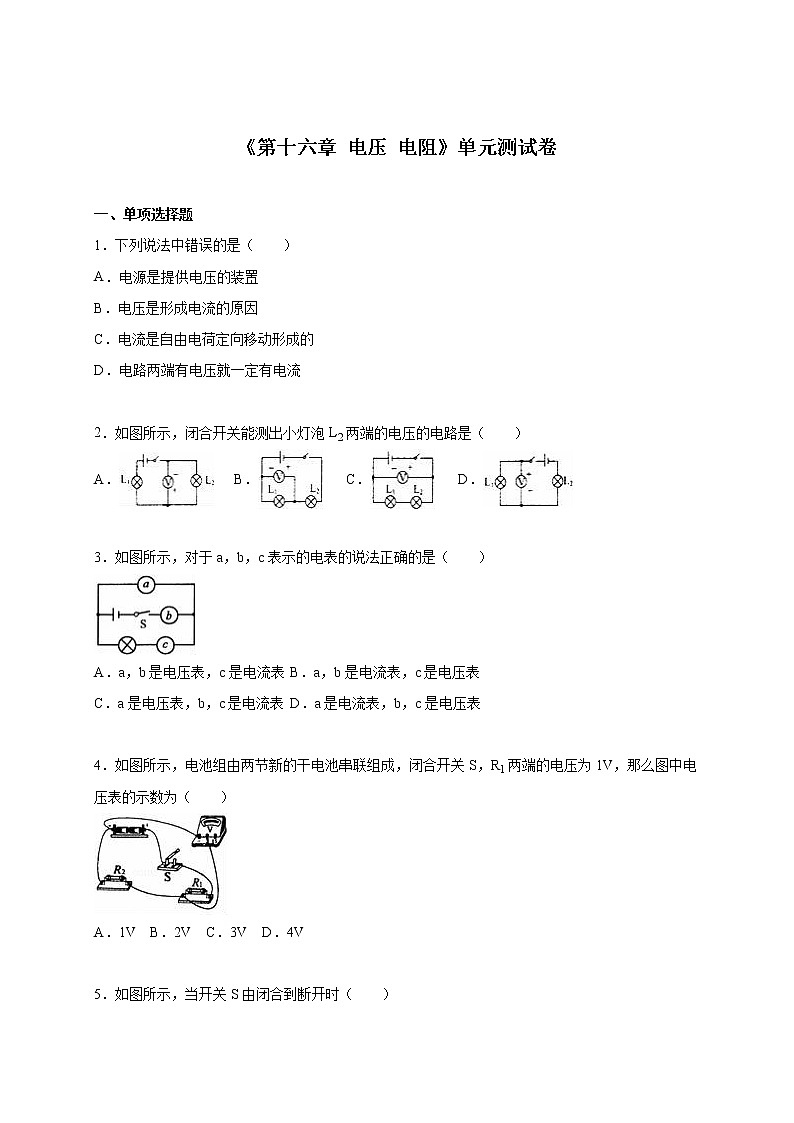

《第十六章 电压 电阻》单元测试卷

一、单项选择题

1．下列说法中错误的是（　　）

A．电源是提供电压的装置

B．电压是形成电流的原因

C．电流是自由电荷定向移动形成的

D．电路两端有电压就一定有电流

2．如图所示，闭合开关能测出小灯泡L2两端的电压的电路是（　　）

A． B． C． D．

3．如图所示，对于a，b，c表示的电表的说法正确的是（　　）

A．a，b是电压表，c是电流表 B．a，b是电流表，c是电压表

C．a是电压表，b，c是电流表 D．a是电流表，b，c是电压表

4．如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为（　　）

A．1V B．2V C．3V D．4V

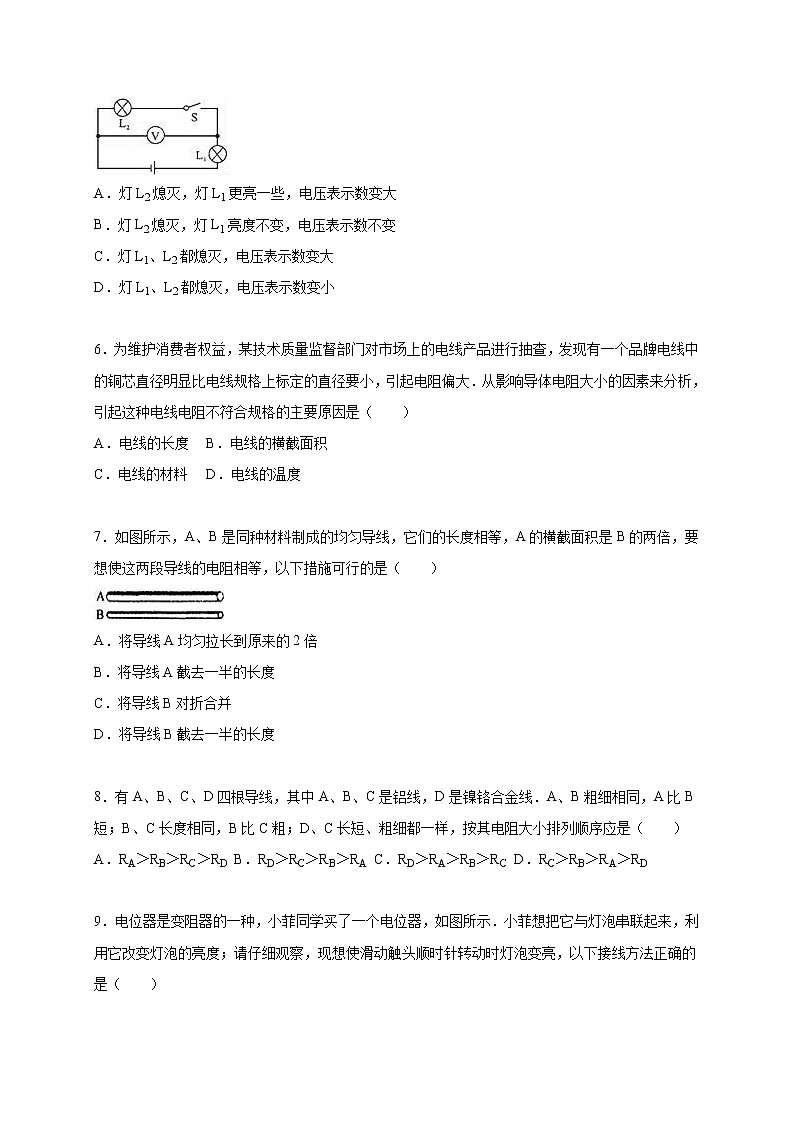

5．如图所示，当开关S由闭合到断开时（　　）

A．灯L2熄灭，灯L1更亮一些，电压表示数变大

B．灯L2熄灭，灯L1亮度不变，电压表示数不变

C．灯L1、L2都熄灭，电压表示数变大

D．灯L1、L2都熄灭，电压表示数变小

6．为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（　　）

A．电线的长度 B．电线的横截面积

C．电线的材料 D．电线的温度

7．如图所示，A、B是同种材料制成的均匀导线，它们的长度相等，A的横截面积是B的两倍，要想使这两段导线的电阻相等，以下措施可行的是（　　）

A．将导线A均匀拉长到原来的2倍

B．将导线A截去一半的长度

C．将导线B对折合并

D．将导线B截去一半的长度

8．有A、B、C、D四根导线，其中A、B、C是铝线，D是镍铬合金线．A、B粗细相同，A比B短；B、C长度相同，B比C粗；D、C长短、粗细都一样，按其电阻大小排列顺序应是（　　）

A．RA＞RB＞RC＞RD B．RD＞RC＞RB＞RA C．RD＞RA＞RB＞RC D．RC＞RB＞RA＞RD

9．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（　　）

A．A、B 两个接线柱分别接入电路

B．B、C两个接线柱分别接入电路

C．A、C两个接线柱分别接入电路

D．以上连接方法都正确

10．小红同学在探究串联电路中电流规律的实验中，按图接好电路，闭合开关S后，发现灯L1、L2都不发光，电流表示数为零．是哪里发生了故障呢？他思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因．则电路的故障可能是（　　）

A．电流表断路了 B．灯L1断路了 C．灯L2断路了 D．灯L2短路了

11．图中各电路元件的连接均正确，甲、乙为两个电表，则（　　）

A．甲为电流表，乙为电压表 B．甲为电压表，乙为电流表

C．甲、乙都为电流表 D．甲、乙都为电压表

12．李明同学在一次实验中，用有3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（　　）

A．直接接入c接线柱，然后读数

B．直接接入b接线柱，然后读数

C．断开开关，接入c接线柱，闭合开关后读数

D．断开开关，接入b接线柱，闭合开关后读数

13．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（　　）

A．AB段电阻大，电流小

B．BC段电阻大，电流大

C．AB段电阻大，电流与BC段相等

D．BC段电阻大电流与AB段相等

14．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：

（1）导体的电阻跟它的横截面积的关系；

（2）导体的电阻跟它的长度的关系；

（3）导体的电阻跟它的材料关系．

由上述实验器材，可以完成的研究课题是（　　）

A．只有（1） B．（2） C．（1）和（2） D．（1），（2）和（3）

15．如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（　　）

A． B． C． D．

16．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（　　）

A． B． C． D．

17．如图，该电表的示数是（　　）

A．1.2V B．6V C．1.4A D．1.2A

18．如图所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡Ll和L2两端电压分别是（　　）

A．3V和4.5V B．3V和1.5V C．3V和3V D．1.5V和4.5V

19．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（　　）

A．电流表的示数减小，电压表的示数不变

B．电流表的示数增大，电压表的示数增大

C．电流表的示数减小，电压表的示数减小

D．电流表的示数不变，电压表的示数不变

20．如图电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（　　）

A．甲接电流表，乙接电压表 B．甲、乙均接电流表

C．甲、乙均接电压表 D．甲接电压表，乙接电流表

21．二个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（　　）

A．相等 B．亮的灯两端电压高

C．暗的灯两端电压低 D．无法确定

22．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（　　）

A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值

B．滑动变阻器能够表示出它连入电路的阻值

C．电阻箱能表示出它连入电路的阻值

D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制

23．甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（　　）

A．甲的电阻线较粗 B．乙的电阻线较粗

C．两变阻器的电阻线粗细相同 D．无法判定

24．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（　　）

A．U2=U1+U3  I1=I2 B．U2=Ul=U3  I1=I2

C．U3=Ul+U2  I1＜I2 D．U3=Ul+U2  Il＞I2

25．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电源两端的电压和L1两端的电压分别为（　　）

A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V

26．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表．闭合开关S后，若两灯都能发光，则（　　）

A．a、b均为电流表 B．a、b均为电压表

C．a为电流表，b为电压表 D．a为电压表，b为电流表

27．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（　　）

A．灯泡L2短路 B．灯泡L2断路

C．灯泡L1断路 D．两个灯泡都断路

二、填空题

28．我国家庭电路的电压为　　　　　　V，对人体的安全电压　　　　　　V，一节铅蓄电池的电压为　　　　　　V．

29．某同学在用有两个量程（0～3V和0～15V）的电压表，测由两节旧干电池串联组成的电池组的电压时，记录的结果是10V，他出现错误的原因是　　　　　　，实际电压为　　　　　　．

30．完成下列单位换算：

①3.8V=　　　　　　mV=　　　　　　kV

②4000Ω=　　　　　　kΩ=　　　　　　MΩ．

31．如图所示，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．灯L1两端的电压为　　　　　　V，灯L2两端的电压为　　　　　　 V，电源电压为　　　　　　 V．

33．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是　　　　　　、乙表是　　　　　　．（选填“电流表”或“电压表”）

34．电阻是表示导体对电流　　　　　　作用的大小．仔细分析图表中数据，不难发现“导体的电阻与材料有关”．除此之外，还可发现导体的电阻与　　　　　　、和　　　　　　因素有关．

三、作图题（共8分）

35．请你用笔画线代替导线，将乙图中的器材按甲图连接完整（连线不得交叉）．

36．如图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路．要求L1与L2工作互不影响，滑动变阻器只控制L1的亮度，且滑片P向左滑动时L1变亮．请你用铅笔画线表示导线完成电路的连接，并在虚线方框中画出对应的电路图．

四、实验探究题（共21分）

37．小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．

表1

表2

（1）分析可知：表1所示的实验记录与图　　　　　　（填“甲”或“乙”）相符；表2所示的实验记录与图　　　　　　（填“甲”或“乙”）相符．

（2）由表1实验数据分析可知：　　　　　　；

（3）由表2实验数据分析可知：　　　　　　．

38．如图所示有四条合金线，a、b、c为镍铬合金线，d为锰铜合金线．已知a、b、d长度相同，c的长度为它们的一半；a、c、d粗细相同，b的横截面积为它们的两倍．在温度不变的条件下，要用实验的方法研究导体的电阻跟哪些因素有关，按要求完成下列内容：

（1）要完成实验，至少还需要的实验器材有：电池组（或其他电源）一个，开关一个，　　　　　　，导线若干．

（2）研究导体的电阻跟材料的关系，需选用的两条合金线是　　　　　　．

（3）研究导体的电阻跟长度的关系，需选用的两条合金线是　　　　　　．

（4）研究导体的电阻跟横截面积的关系，需选用的两条合金钱是　　　　　　．

一、单项选择题

1．D

2．A

3．C

4．B

5．C

6．B

7．D

8．B

9．B

10．C

11．B

12．D

13．C

14．C

15．AC

16．A

17．答案为：1.2V．

18．B

19．D

20．C

21．A

22．C

23．B

24．A

25．D

26．C

27．B

二、填空题

28．答案为：220；不高于36；2．

29．答案是：读数时看错了电压表量程；2V．

30．答案为：①3.8×103，3.8×10﹣3；②4，4×10﹣3．

31．答案为：2.5；3.5；6．

33．答案为：电压表；电流表．

34．答案为：阻碍；长度；横截面积．

三、作图题（共8分）

35．

36．

四、实验探究题（共21分）

答案为：（1）乙；甲；（2）并联电路各支路两端电压相等；（3）串联电路总电压等于各总部分电压之和．

38．答案为：（1）电流表；（2）a、d；（3）a、c；（4）a、b．
