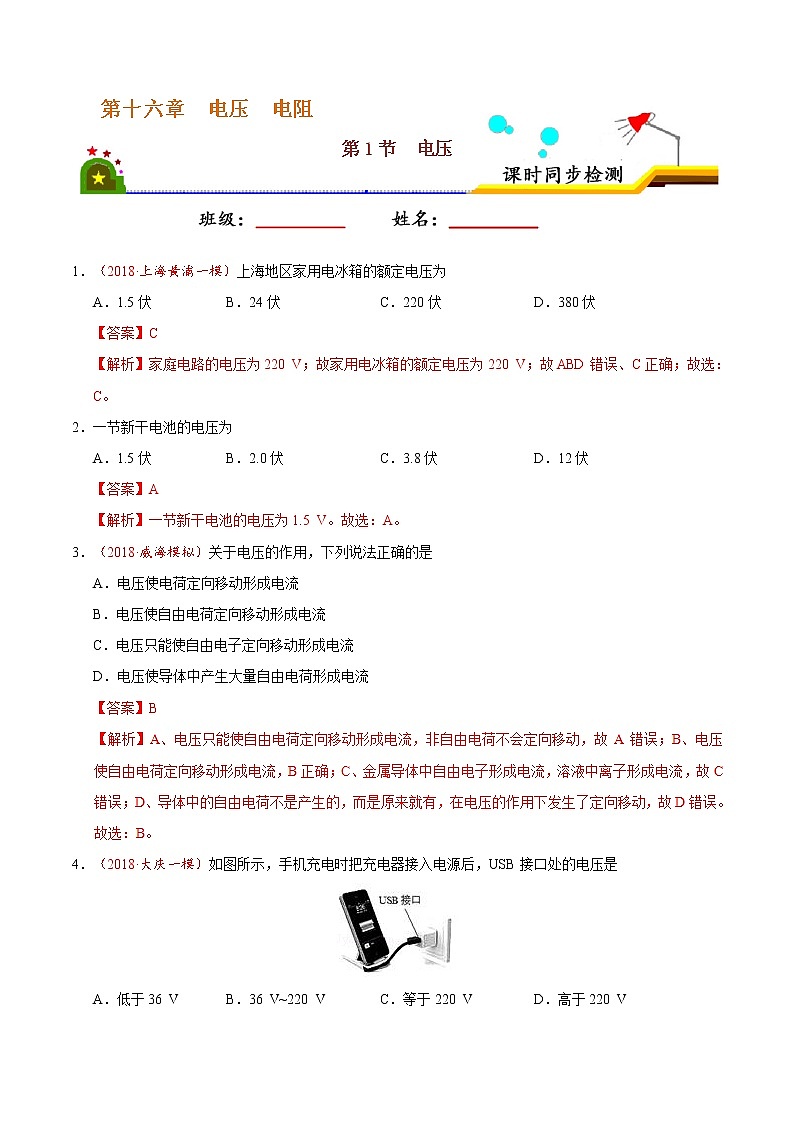

初中物理人教版九年级全册第1节 电压同步练习题

第十六章  电压  电阻

第1节  电压

1．（2018·上海黄浦一模）上海地区家用电冰箱的额定电压为

A．1.5伏 B．24伏 C．220伏 D．380伏

【答案】C

【解析】家庭电路的电压为220 V；故家用电冰箱的额定电压为220 V；故ABD错误、C正确；故选：C。

2．一节新干电池的电压为

A．1.5伏 B．2.0伏 C．3.8伏 D．12伏

【答案】A

【解析】一节新干电池的电压为1.5 V。故选：A。

3．（2018·威海模拟）关于电压的作用，下列说法正确的是

A．电压使电荷定向移动形成电流

B．电压使自由电荷定向移动形成电流

C．电压只能使自由电子定向移动形成电流

D．电压使导体中产生大量自由电荷形成电流

【答案】B

4．（2018·大庆一模）如图所示，手机充电时把充电器接入电源后，USB接口处的电压是

A．低于36 V B．36 V~220 V C．等于220 V D．高于220 V

【答案】A

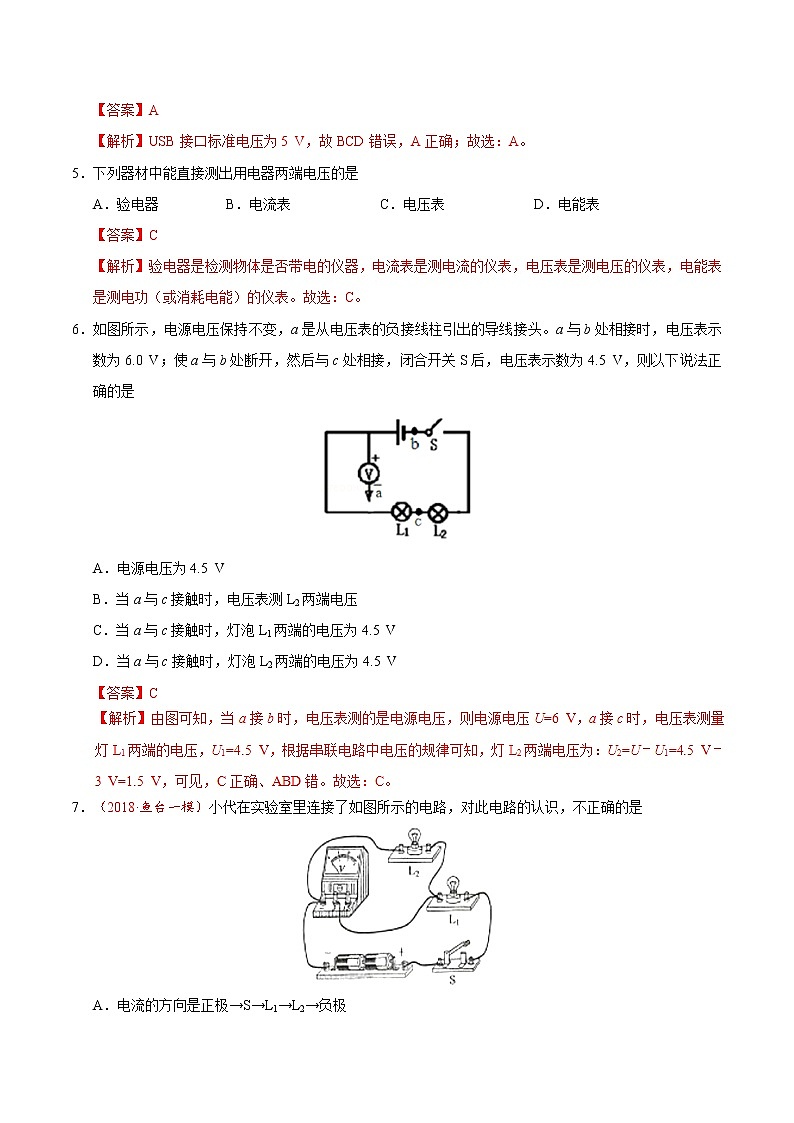

【解析】USB接口标准电压为5 V，故BCD错误，A正确；故选：A。

5．下列器材中能直接测出用电器两端电压的是

A．验电器 B．电流表 C．电压表 D．电能表

【答案】C

【解析】验电器是检测物体是否带电的仪器，电流表是测电流的仪表，电压表是测电压的仪表，电能表是测电功（或消耗电能）的仪表。故选：C。

6．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0 V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5 V，则以下说法正确的是

A．电源电压为4.5 V

B．当a与c接触时，电压表测L2两端电压

C．当a与c接触时，灯泡L1两端的电压为4.5 V

D．当a与c接触时，灯泡L2两端的电压为4.5 V

【答案】C

7．（2018·鱼台一模）小代在实验室里连接了如图所示的电路，对此电路的认识，不正确的是

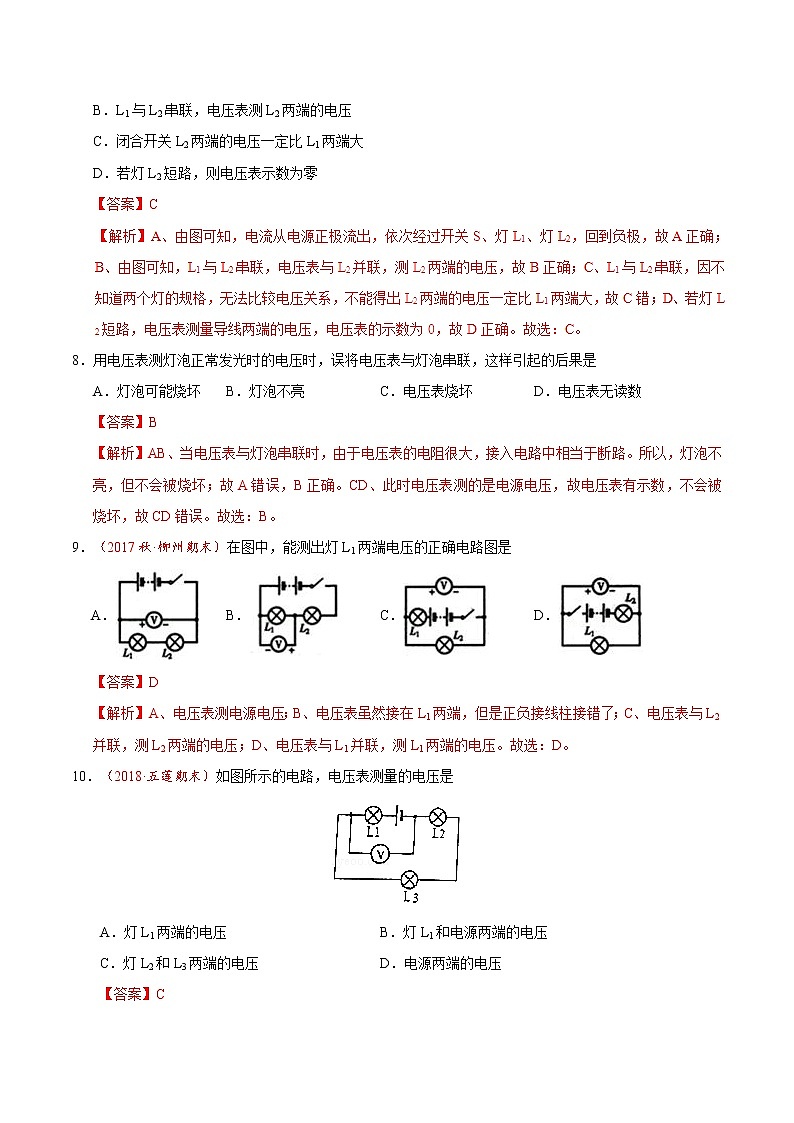

A．电流的方向是正极→S→L1→L2→负极

B．L1与L2串联，电压表测L2两端的电压

C．闭合开关L2两端的电压一定比L1两端大

D．若灯L2短路，则电压表示数为零

【答案】C

8．用电压表测灯泡正常发光时的电压时，误将电压表与灯泡串联，这样引起的后果是

A．灯泡可能烧坏 B．灯泡不亮 C．电压表烧坏 D．电压表无读数

【答案】B

【解析】AB、当电压表与灯泡串联时，由于电压表的电阻很大，接入电路中相当于断路。所以，灯泡不亮，但不会被烧坏；故A错误，B正确。CD、此时电压表测的是电源电压，故电压表有示数，不会被烧坏，故CD错误。故选：B。

9．（2017秋·柳州期末）在图中，能测出灯L1两端电压的正确电路图是

A． B． C． D．

【答案】D

【解析】A、电压表测电源电压；B、电压表虽然接在L1两端，但是正负接线柱接错了；C、电压表与L2并联，测L2两端的电压；D、电压表与L1并联，测L1两端的电压。故选：D。

10．（2018·五莲期末）如图所示的电路，电压表测量的电压是

A．灯L1两端的电压 B．灯L1和电源两端的电压

C．灯L2和L3两端的电压 D．电源两端的电压

【答案】C

【解析】由图知，3盏灯串联，电压表的左接线柱与灯L3的左端连接，电压表的右接线柱与灯L2的左端连接，即电压表并联在灯L2和L3的两端，所以电压表灯L2和L3两端的电压。只有C正确。故选：C。

11．（2018·揭西期末）在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是

A． B．

C．  D．

【答案】D

12．如图所示，实验室用电压表的读数为

A．2.5 V B．10.5 V C．12 V D．12.5 V

【答案】A

【解析】电压表使用的0~3 V量程，每一个大格代表1 V，每一个小格代表0.1 V，电压为2.5 V，故A正确。故选：A。

13．实验课上，一位同学选“0~3 V”量程的电压表测量电压，但另一同学却读数为12 V，则实际上测得的电压应该是

A．1.2 V B．24 V C．0.24 V D．2.4 V

【答案】D

【解析】电压表用0~3 V量程时，一大格表示1 V，里面有10个小格，其分度值为0.1 V；用0~15 V量程时，一大格表示5 V，里面有10个小格，其分度值为0.5 V．根据上述分析可以看出，0~15 V量程的示数是0~3 V量程示数的5倍，因此当某同学读数为12 V时，说明其读错了量程，实际电压应为2.4 V。故选：D。

14．下列表示电压表的示数为1.4 V的是

A． B．

C． D．

【答案】D

15．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是

A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数

C．灯泡不亮、电压表有示数 D．灯泡不亮、电压表无示数

【答案】C

【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压。故选：C。

16．如图所示，电压表的接法正确的是

A． B．

C．  D．

【答案】D

【解析】A、图中电压表串联在电路中，且正负接线柱接反了，故A错误；B、图中电压表串联在电路中，故B错误；C、图中电压表并联在灯泡的两端，但正负接线柱接反了，故C错误；D、图中电压表并联在灯泡的两端，且电流正进负出，故D正确。故选：D。

17．如图所示，闭合开关S后，张凯想用电压表测量灯泡L1两端的电压，则电压表应接在

A．a、b之间，且a与电压表“﹣”接线柱连接

B．a、b之间，且b与电压表“﹣”接线柱连接

C．c、d之间，且c与电压表“﹣”接线柱连接

D．c、d之间，且d与电压表“﹣”接线柱连接

【答案】D

18．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表，下列说法正确的是

A．若①②为电流表，③为电压表，两灯都亮

B．若①②为电压表，③为电流表，两灯都亮

C．若①③为电压表，②为电流表，两灯串联都不亮

D．若①③为电流表，②为电压表，两灯并联都亮

【答案】D

【解析】A、如果①、②为电流表，③为电压表，甲灯会被电流表短路，所以甲灯不会发光，故A选项错误；B、如果①、②为电压表，③为电流表，乙灯中不会有电流通过，所以乙灯不会发光，故B选项错误；C、如果①、③为电压表，②为电流表，甲灯和乙灯组成串联电路，都亮，故C选项错误；D、如果①、③为电流表，②为电压表，甲灯和乙灯组成并联电路，都亮，所以D选项正确。故选：D。

19．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时所发生的现象是

A．灯泡亮、电压表有示数

B．灯泡亮、电压表无示数

C．灯泡不亮、电压表有示数

D．灯泡不亮、电压表无示数

【答案】C

【解析】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压。故选：C。

20．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在

A．a、b之间，a与电压表“+”接线柱连接

B．a、b之间，b与电压表“+”接线柱连接

C．c、d之间，c与电压表“+”接线柱连接

D．c、d之间，d与电压表“+”接线柱连接

【答案】A

21．（2018·东莞一模）填写下列电压最接近的数值：

（1）一节新的干电池的电压为_________V；

（2）三节铅蓄电池串联的总电压为_________V；

（3）正常情况下人体的安全电压为_________V。

【答案】（1）1.5  （2）6  （3）不高于36

【解析】（1）一节标准新干电池的电压为1.5 V；

（2）一节新铅蓄电池的电压是2 V，电池串联总电压等于每节电池电压之和，所以三节铅蓄电池串联的总电压为3×2 V=6 V；

（3）经验证明，只有不高于36 V的电压对人体才是安全的。

22．（2018·上海普陀一模）“水果电池”被称为最天然也是最没有污染的电池，在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：

（1）“水果电池”实现的是_________能转化为电能。

（2）根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。

【答案】（1）化学  （2）水果种类  极板材料

23．一节新干电池的电压为_________伏，手电筒、小型收音机等用电器经常采用几节干电池_________（选填“串联”或“并联”）在一起进行供电。家中空调、冰箱等用电器正常工作时的电压均为_________伏。

【答案】1.5  串联  220

【解析】一节新干电池的电压为1.5伏，为了给电路提供较高的电压，手电筒、小型收音机等用电器经常采用几节干电池串联。家中空调、冰箱等用电器正常工作时的电压均为220 V。

24．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法_________（填“正确”或“不正确”）。原因是__________________。

【答案】不正确  电压表的“+、﹣”接线柱接反了

25．如图所示，爱动手的小江在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，制成了一个盐水电池。观察电压表的接线和指针偏转可知：铜片是盐水电池的_________（选填“正“或“负”）极，盐水电池的电压为_________V。

【答案】正  0.3

【解析】根据图示可知，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；电压表的量程为0~3 V，分度值为0.1 V，示数为0.3 V。

26．如图1所示的实物图，闭合开关S，灯泡L1与L2的连接方式是_________，如图2所示，电压表测得L2的电压是_________V。

【答案】并联  2.4

【解析】由于电压表的内阻很大，所以，把电压表看作开路可知，两个电灯分别处于两条路径中，所以L1与L2是并联关系；根据图2可知，电压表的量程为0~3 V，分度值为0.1 V，示数为2.4 V。

27．如图所示，当开关S闭合后，要使电阻R1、R2并联，请在圆圈内填入适合的电表。

【答案】见解析

【解析】当开关S闭合后，要使电阻R1、R2并联，电压表并联在R2两端，电流表串联电路中。答案见下图。

28．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6 V，则选用电压表的量程是_________。再测电源电压时，只将电压表接B的一端改接C，这种接法_________（填“正确”或“不正确”），理由是_________________________________。

【答案】0~3 V  不正确  电压表的量程偏小

29．在图中的○里填上适当的电表符号，使之成为正确的电路图。

【答案】见解析

【解析】左侧圈与用电器串联，一定是电流表，而右侧圈并联在R两端，一定是电压表，这样组成一个简单电路，如图所示。

30．请在图中补画两根线，使电压表正确测量L1两端电压。注意连线不能交叉。

【答案】见解析

31．（2018·江阴二模）请在图中圆圈中填上电压表或电流表的符号，使之成为正确的电路图。根据题目要求完成作图。

【答案】见解析

【解析】由电路图可知：若底部圈内是电流表，则灯泡L1将被短路，因此底部圈内为电压表；若右侧圈内为电压表，则会形成电源断路，因此右侧圈内为电流表。如下图所示：

32．（2018·南平模拟）如图1所示是小宇自制的几种水果电池的一种，可以让LED灯发光。

（1）为了确定水果电池的正负极，他可以选用下列_________实验仪器进行判断。（填字母）

A．小灯泡 B．电压表 C．电阻

（2）在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，测量两块极板之间的电压，结果如右表：

①“水果电池”实现的是_________能转化为电能。

②根据表中数据及相关条件可知：“水果电池”电压与_________和_________有关。

（3）小宇学习了野外生火的知识，做了如图2所示的点火实验，用铁丝把两种材料的钉子两两一组缠在一起，留下头尾两颗钉子接上电线，柠檬电池就完成了。把准备好的钢丝绒拿出来，上面铺上一些碎纸片，然后用柠檬电池两条电线去接触钢丝绒，通电后观察到钢丝绒上面的纸片很快开始燃烧。

①多插几组钉子相当于多几节电池_________联，效果会比较明显；

②通电后的钢丝绒会使纸片着火是因为电流的_________效应；

③在选择柠檬电池的两极材料时，最好选择上表中的_________一组极板材料制成的钉子。

【答案】（1）B  （2）①化学  ②水果种类  极板材料  ①串  ②热  ③铜﹣锌

【解析】（1）当水果电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是

（3）①多串联电池组的总电压等于各节电池电压值之和，故插几组钉子相当于多几节电池串联，电压越高，效果会比较明显；②通电后的钢丝绒会将电能转化为内能，使纸片着火，故是因为电流的热效应；③在选择柠檬电池的两极材料时，铜﹣锌间的电压最高，最好选择上表中铜﹣锌一组极板材料制成的钉子。
