初中物理人教版九年级全册第十六章 电压 电阻综合与测试精练
展开
这是一份初中物理人教版九年级全册第十六章 电压 电阻综合与测试精练，共12页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

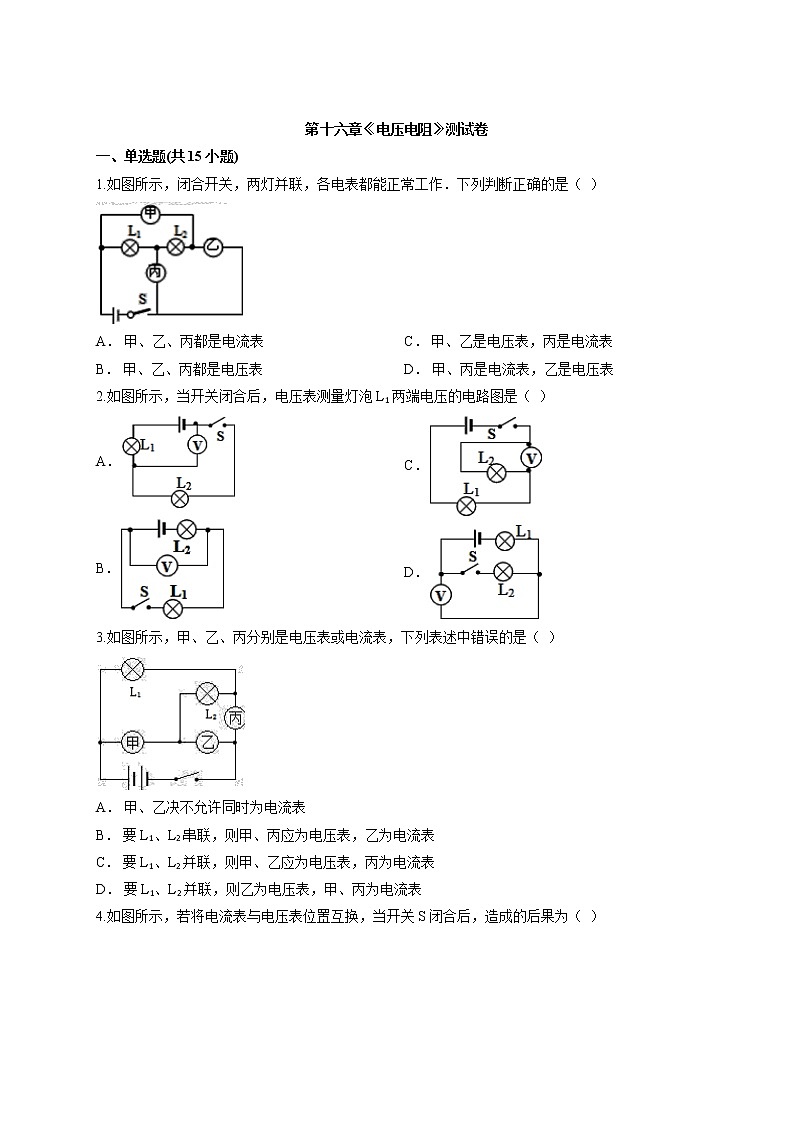

一、单选题(共15小题)
1.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）
A． 甲、乙、丙都是电流表
B． 甲、乙、丙都是电压表
C． 甲、乙是电压表，丙是电流表
D． 甲、丙是电流表，乙是电压表
2.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（ ）
A．
B．
C．
D．
3.如图所示，甲、乙、丙分别是电压表或电流表，下列表述中错误的是（ ）
A． 甲、乙决不允许同时为电流表
B． 要L1、L2串联，则甲、丙应为电压表，乙为电流表
C． 要L1、L2并联，则甲、乙应为电压表，丙为电流表
D． 要L1、L2并联，则乙为电压表，甲、丙为电流表

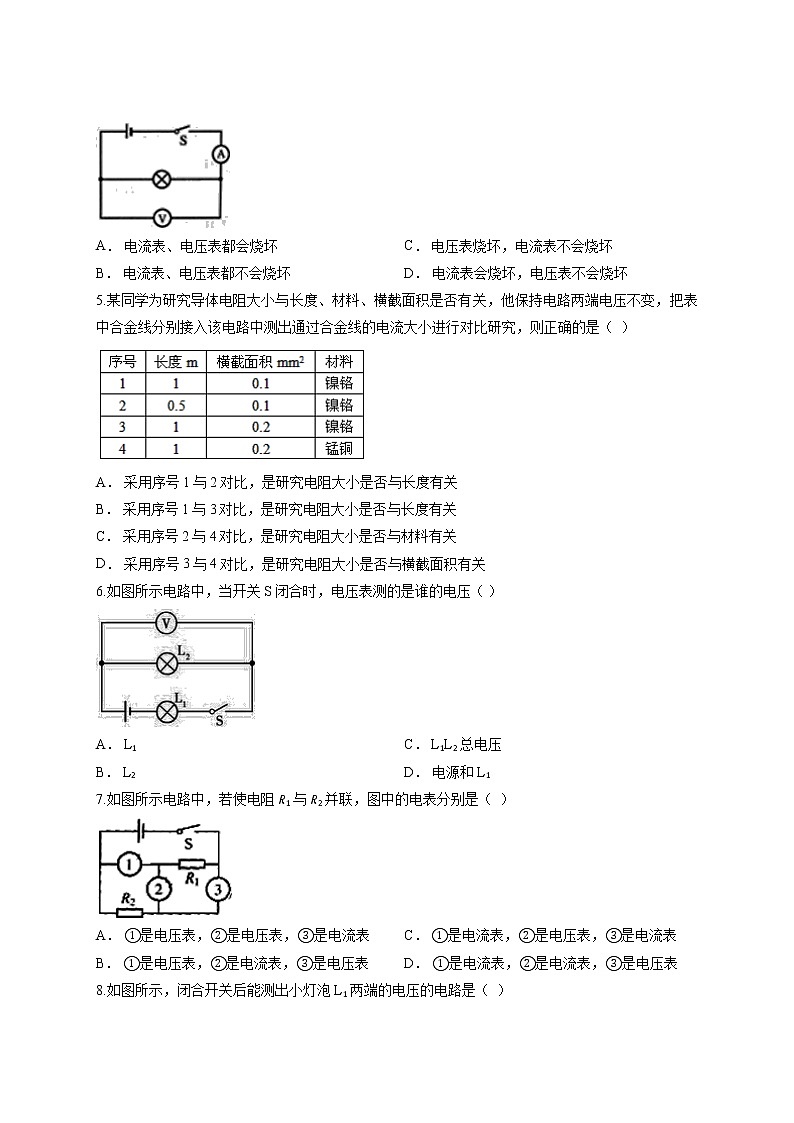

4.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（ ）
A． 电流表、电压表都会烧坏
B． 电流表、电压表都不会烧坏
C． 电压表烧坏，电流表不会烧坏
D． 电流表会烧坏，电压表不会烧坏
5.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是（ ）
A． 采用序号1与2对比，是研究电阻大小是否与长度有关
B． 采用序号1与3对比，是研究电阻大小是否与长度有关
C． 采用序号2与4对比，是研究电阻大小是否与材料有关
D． 采用序号3与4对比，是研究电阻大小是否与横截面积有关
6.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（ ）
A． L1
B． L2
C． L1L2总电压
D． 电源和L1
7.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A． ①是电压表，②是电压表，③是电流表
B． ①是电压表，②是电流表，③是电压表
C． ①是电流表，②是电压表，③是电流表
D． ①是电流表，②是电流表，③是电压表
8.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（ ）
A．
B．
C．
D．
9.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（ ）
A． 导体中有电流，导体才能有电阻
B． 电阻大小取决于通过它的电流大小
C． 电阻是导体本身的一种性质，与通过它的电流大小无关
D． 电阻与导体的长度、横截面积无关
10.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
A． 导线较粗的电阻大
B． 若它们粗细相同，则导线较长的电阻大
C． 导线较细的电阻大
D． 若它们长度相同，则导线较粗的电阻大
11.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A． 电流表、电流表、电压表
B． 电压表、电流表、电压表
C． 电压表、电流表、电流表
D． 电流表、电压表、电流表
12.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（ ）
A．
B．
C．
D．
13.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ）
A． 先试触电压表的“3”“5”两接线柱
B． 先试触电压表的“-”“3”接线柱
C． 先试触电压表的“-”“15接线柱”
D． 先试触电压表的“+”接线柱
14.如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（ ）
A． 一定为0.4伏
B． 一定为2伏
C． 可能为9.2伏
D． 可能为6.8伏
15.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（ ）
A． 实验中，电流表示数越大说明电阻越大
B． 该装置无法研究电阻与导体长度的关系
C． 该装置无法研究电阻与导体横截面积的关系
D． 在图示情况下，用导线连接B、C接线柱，电流表示数将变小
二、填空题(共3小题)
16.如图所示，电压表V是测灯泡 ______ 两端的电压，电压表V1是测灯泡 ______ 两端的电压．
17.在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线，绿（蓝）色作为零线，红色则作为 ______ 线．给大功率用电器供电的导线，应该选择横截面积较 ______ （选填“大”、“小”）的铜芯导线，目的是为了 ______ ．
18.如图电压表读数是 ______ V
三、实验题(共3小题)
19.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．
（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．
（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．
20.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越 ______ （填“大”或“小”）；并且水果电池的电压还与 ______ 有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来．
21.（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．
①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．
②为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．
（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：
比较1、2两次实验结果可得结论 ______ ．
比较1、3两次实验结果可得结论 ______ ．
四、计算题(共3小题)
22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
答案解析
1.【答案】D
【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．
2.【答案】B
【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．
A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；
B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；
C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；
D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．
3.【答案】C
【解析】根据电压表并联使用和电流表串联使用的特点分析．电流表在电路中相当于导线，电压表在电路中相当于断路．
A、若甲、乙同时为电流表，则电流会通过两表直接回到电源的负极，形成电源短路，这是不允许的，故A正确；
B、若要L1、L2串联，则甲、丙应为电压表，乙为电流表，电流此时只有一条路径，先后经过两只灯泡和电流表回到电源的负极，故B正确；
C、若甲、乙应为电压表，丙为电流表，则会成为只有L1的简单电路，不会形成两灯并联，故C错误；
D、若要L1、L2并联，则甲、丙应为电流表，乙为电压表，此时电流有两条路径，故D正确．
4.【答案】B
【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．
5.【答案】A
【解析】A、实验序号1和2的材料、横截面积都相同，而长度不同，研究在材料和横截面积一定时，导体的电阻与导体的长度有关．符合题意．
B、实验序号1和3的材料、长度都相同，而横截面积不同．研究在材料和长度一定时，导体的电阻与导体的横截面积有关．不合题意．
C、实验序号2和4的材料相同、长度不同，横截面积也不同，无法比较，找不出影响因素．不合题意．
D、实验序号3和4的材料、长度、横截面积都相同，不能比较．不合题意．
6.【答案】B
【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．
7.【答案】C
【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．
8.【答案】D
【解析】A、电压表与灯泡L2并联，故A选项错误；
B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；
C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；
D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．
9.【答案】C
【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．
A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；
B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；
C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；
D、电阻与导体的长度、横截面积有关，不符合题意.
10.【答案】B
【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确．
在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确．
在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．
11.【答案】B
【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．
12.【答案】B
【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；
B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B正确；
C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C错误；
D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D错误.
13.【答案】C
【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．
14.【答案】C
【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．
由图知，
①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；
②如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．
所以电压表V2的示数为9.2V或0.4V．
15.【答案】B
【解析】A、在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接导体阻值越小，故A错误；
B、A、B和C都是镍铬丝，且长度都相同，所以无法研究电阻与导体长度的关系，故B正确；
C、在研究电阻与导体横截面积的关系时，可以把A单独连入电路，然后把B和C并联后连入电路，进行比较，故C错误；
D、在图示情况下，连接B、C接线柱，即把B和C并联后连入电路，此时导体的电阻变小，所以电流表示数将变大，故D错误．
16.【答案】L2；L1．
【解析】由图可知两灯泡串联，电压表V测两灯泡L2两端的电压，电压表V1测L1两端的电压．
17.【答案】火；大；减小导线的电阻．
【解析】家庭电路中，红色作为火线；给大功率的用电器供电时，电路中电流较大，为了降低导线上电能的损失，因此选择电阻比较小的导线，所以是横截面积较大的铜线．
18.【答案】7.5
【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V.
19.【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．
【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；
由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；
电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．
（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．
20.【答案】（1）大；水果的种类；（2）极板间的距离、6．
【解析】（1）从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；
（2）研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制极板间的距离不变，改变接触面积，观察接触面积的大小对电压的影响；从表格中可以看出，一只梨并用铁——铜做极板，提供的电压为0.5V，要得到3V的电压，因此需要梨的个数为3V0.5V=6．
21.【答案】（1）①F；②G；③D；（2）在导体的长度、横截面积相同的情况下，导体的电阻和材料有关；在导体的材料、横截面积相同的情况下，导体的电阻和长度有关，长度越长，电阻越大
【解析】（1）①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻和材料是否有关，就需要选取一根导体，它的长度、横截面积与C相同，只有长度与C不同，故选F．
②电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与长度是否有关，就需要选取一根导体，它的材料、横截面积与C相同，只有材料与C不同，故选G．
③电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与横截面积是否有关，就需要选取一根导体，它的材料、长度与A相同，只有材料与A不同，故选D．
（2）①1、2两次实验中，横截面积、长度相同，材料不同，通过两次电流的不同，反映了电阻大小的不同．故得结论：在导体的长度、横截面积相同的情况下，导体的电阻和材料有关．
②1、3两次实验中，横截面积、材料相同，长度不同，通过两次电流的不同，且长度长的电阻中电流小，由此反映了该导体的电阻较大．故得结论：在导体的材料、横截面积相同的情况下，导体越长，电阻越大．
22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．
23.【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.

一、单选题(共15小题)
1.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）
A． 甲、乙、丙都是电流表
B． 甲、乙、丙都是电压表
C． 甲、乙是电压表，丙是电流表
D． 甲、丙是电流表，乙是电压表
2.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（ ）
A．
B．
C．
D．
3.如图所示，甲、乙、丙分别是电压表或电流表，下列表述中错误的是（ ）
A． 甲、乙决不允许同时为电流表
B． 要L1、L2串联，则甲、丙应为电压表，乙为电流表
C． 要L1、L2并联，则甲、乙应为电压表，丙为电流表
D． 要L1、L2并联，则乙为电压表，甲、丙为电流表
4.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（ ）
A． 电流表、电压表都会烧坏
B． 电流表、电压表都不会烧坏
C． 电压表烧坏，电流表不会烧坏
D． 电流表会烧坏，电压表不会烧坏
5.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是（ ）
A． 采用序号1与2对比，是研究电阻大小是否与长度有关
B． 采用序号1与3对比，是研究电阻大小是否与长度有关
C． 采用序号2与4对比，是研究电阻大小是否与材料有关
D． 采用序号3与4对比，是研究电阻大小是否与横截面积有关
6.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（ ）
A． L1
B． L2
C． L1L2总电压
D． 电源和L1
7.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（ ）
A． ①是电压表，②是电压表，③是电流表
B． ①是电压表，②是电流表，③是电压表
C． ①是电流表，②是电压表，③是电流表
D． ①是电流表，②是电流表，③是电压表
8.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（ ）
A．
B．
C．
D．
9.下列关于导体的电阻对电流有阻碍作用的说法中正确的是（ ）
A． 导体中有电流，导体才能有电阻
B． 电阻大小取决于通过它的电流大小
C． 电阻是导体本身的一种性质，与通过它的电流大小无关
D． 电阻与导体的长度、横截面积无关
10.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（ ）
A． 导线较粗的电阻大
B． 若它们粗细相同，则导线较长的电阻大
C． 导线较细的电阻大
D． 若它们长度相同，则导线较粗的电阻大
11.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A． 电流表、电流表、电压表
B． 电压表、电流表、电压表
C． 电压表、电流表、电流表
D． 电流表、电压表、电流表
12.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（ ）
A．
B．
C．
D．
13.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ）
A． 先试触电压表的“3”“5”两接线柱
B． 先试触电压表的“-”“3”接线柱
C． 先试触电压表的“-”“15接线柱”
D． 先试触电压表的“+”接线柱
14.如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（ ）
A． 一定为0.4伏
B． 一定为2伏
C． 可能为9.2伏
D． 可能为6.8伏
15.如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变），演示板上的金属丝长短粗细都相同，A、B和C都是镍铬丝，D是铜丝、E是铁丝，下列说法正确的是（ ）
A． 实验中，电流表示数越大说明电阻越大
B． 该装置无法研究电阻与导体长度的关系
C． 该装置无法研究电阻与导体横截面积的关系
D． 在图示情况下，用导线连接B、C接线柱，电流表示数将变小
二、填空题(共3小题)
16.如图所示，电压表V是测灯泡 ______ 两端的电压，电压表V1是测灯泡 ______ 两端的电压．
17.在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线，绿（蓝）色作为零线，红色则作为 ______ 线．给大功率用电器供电的导线，应该选择横截面积较 ______ （选填“大”、“小”）的铜芯导线，目的是为了 ______ ．
18.如图电压表读数是 ______ V
三、实验题(共3小题)
19.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．
（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是 ______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．
（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．
20.水果含有果酸．如下图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越 ______ （填“大”或“小”）；并且水果电池的电压还与 ______ 有关；
（2）若该小组的同学选用一只梨并用铁——铜做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制 ______ 不变；若要用该水果电池使额定电压为3V的某用电器正常工作，需要将 ______ 个这样的水果电池串联起来．
21.（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流．下表是给出的几种不同的导线．
①为研究电阻与导体材料是否有关，应在上表中选用导线C和导线 ______ ．
②为研究电阻与导体的长度是否有关，应在上表中选用导线C和导线 ______ ．
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A和导线 ______ ．
（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：
比较1、2两次实验结果可得结论 ______ ．
比较1、3两次实验结果可得结论 ______ ．
四、计算题(共3小题)
22.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
答案解析
1.【答案】D
【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．
2.【答案】B
【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．
A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；
B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；
C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；
D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．
3.【答案】C
【解析】根据电压表并联使用和电流表串联使用的特点分析．电流表在电路中相当于导线，电压表在电路中相当于断路．
A、若甲、乙同时为电流表，则电流会通过两表直接回到电源的负极，形成电源短路，这是不允许的，故A正确；
B、若要L1、L2串联，则甲、丙应为电压表，乙为电流表，电流此时只有一条路径，先后经过两只灯泡和电流表回到电源的负极，故B正确；
C、若甲、乙应为电压表，丙为电流表，则会成为只有L1的简单电路，不会形成两灯并联，故C错误；
D、若要L1、L2并联，则甲、丙应为电流表，乙为电压表，此时电流有两条路径，故D正确．
4.【答案】B
【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．
5.【答案】A
【解析】A、实验序号1和2的材料、横截面积都相同，而长度不同，研究在材料和横截面积一定时，导体的电阻与导体的长度有关．符合题意．
B、实验序号1和3的材料、长度都相同，而横截面积不同．研究在材料和长度一定时，导体的电阻与导体的横截面积有关．不合题意．
C、实验序号2和4的材料相同、长度不同，横截面积也不同，无法比较，找不出影响因素．不合题意．
D、实验序号3和4的材料、长度、横截面积都相同，不能比较．不合题意．
6.【答案】B
【解析】从电路图中可以看出，当S闭合，电压表并联在L2两端，因此电压表测量L2两端的电压．
7.【答案】C
【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．
8.【答案】D
【解析】A、电压表与灯泡L2并联，故A选项错误；
B、电压表与灯L1并联，但是正负接线柱接反了，故B选项错误；
C、电压表并联在电源两端，并且正负接线柱接反了，故C选项错误；
D、电压表符合电压表的正确使用方法，并且与L1并联，故D选项正确．
9.【答案】C
【解析】导体的电阻是其本身的属性，它跟导体的长度、横截面积和材料有关，与导体的两端电压和电流无关．
A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；
B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；
C、电阻是导体本身的一种性质，与通过它的电流大小无关，符合题意；
D、电阻与导体的长度、横截面积有关，不符合题意.
10.【答案】B
【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确．
在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确．
在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．
11.【答案】B
【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．
12.【答案】B
【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；
B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B正确；
C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C错误；
D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D错误.
13.【答案】C
【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．
14.【答案】C
【解析】根据串联电路的电压特点：在串联电路中，总电压等于各用电器两端电压之和．
由图知，
①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V-9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V-1.8V=9.2V；
②如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V-1.8V=0.4V．
所以电压表V2的示数为9.2V或0.4V．
15.【答案】B
【解析】A、在导体两端的电压不变的条件下，导体的阻值越大通过导体的电流（电流表的示数）就越小，所以本实验可以通过电流表的示数比较导体电阻的大小，电流表示数越大，所接导体阻值越小，故A错误；
B、A、B和C都是镍铬丝，且长度都相同，所以无法研究电阻与导体长度的关系，故B正确；
C、在研究电阻与导体横截面积的关系时，可以把A单独连入电路，然后把B和C并联后连入电路，进行比较，故C错误；
D、在图示情况下，连接B、C接线柱，即把B和C并联后连入电路，此时导体的电阻变小，所以电流表示数将变大，故D错误．
16.【答案】L2；L1．
【解析】由图可知两灯泡串联，电压表V测两灯泡L2两端的电压，电压表V1测L1两端的电压．
17.【答案】火；大；减小导线的电阻．
【解析】家庭电路中，红色作为火线；给大功率的用电器供电时，电路中电流较大，为了降低导线上电能的损失，因此选择电阻比较小的导线，所以是横截面积较大的铜线．
18.【答案】7.5
【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V.
19.【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．
【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；
由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；
电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．
（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．
20.【答案】（1）大；水果的种类；（2）极板间的距离、6．
【解析】（1）从表格中知，对于同一种水果，金属活动性的差异越大，产生的电压越大；对于不同的水果，同样的两种金属产生的电压不同；
（2）研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制极板间的距离不变，改变接触面积，观察接触面积的大小对电压的影响；从表格中可以看出，一只梨并用铁——铜做极板，提供的电压为0.5V，要得到3V的电压，因此需要梨的个数为3V0.5V=6．
21.【答案】（1）①F；②G；③D；（2）在导体的长度、横截面积相同的情况下，导体的电阻和材料有关；在导体的材料、横截面积相同的情况下，导体的电阻和长度有关，长度越长，电阻越大
【解析】（1）①电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻和材料是否有关，就需要选取一根导体，它的长度、横截面积与C相同，只有长度与C不同，故选F．
②电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与长度是否有关，就需要选取一根导体，它的材料、横截面积与C相同，只有材料与C不同，故选G．
③电阻的决定因素与长度、材料、横截面积有关，要研究导体的电阻与横截面积是否有关，就需要选取一根导体，它的材料、长度与A相同，只有材料与A不同，故选D．
（2）①1、2两次实验中，横截面积、长度相同，材料不同，通过两次电流的不同，反映了电阻大小的不同．故得结论：在导体的长度、横截面积相同的情况下，导体的电阻和材料有关．
②1、3两次实验中，横截面积、材料相同，长度不同，通过两次电流的不同，且长度长的电阻中电流小，由此反映了该导体的电阻较大．故得结论：在导体的材料、横截面积相同的情况下，导体越长，电阻越大．
22.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．
23.【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.
