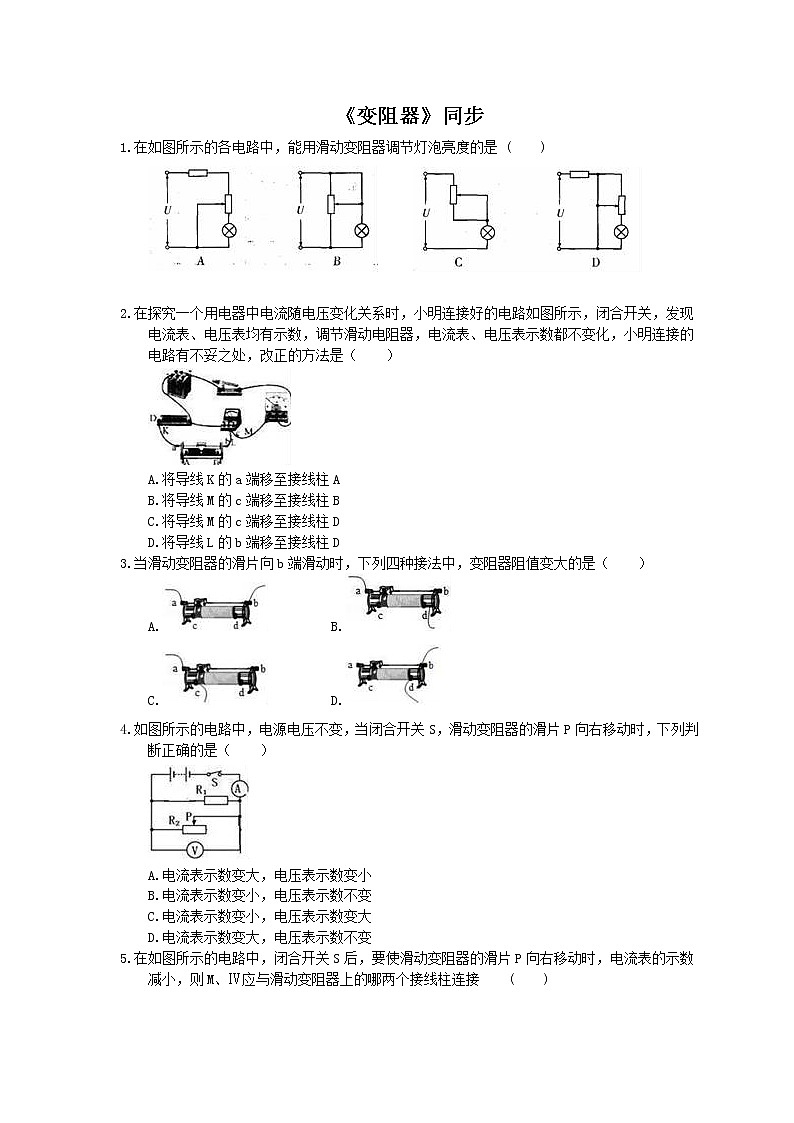

物理九年级全册第十六章 电压 电阻第4节 变阻器课后测评

这是一份物理九年级全册第十六章 电压 电阻第4节 变阻器课后测评，共6页。

LISTNUM OutlineDefault \l 3 在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是 ( )








LISTNUM OutlineDefault \l 3 在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（ ）





A.将导线K的a端移至接线柱A


B.将导线M的c端移至接线柱B


C.将导线M的c端移至接线柱D


D.将导线L的b端移至接线柱D


LISTNUM OutlineDefault \l 3 当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（ ）


A. B.


C. D.


LISTNUM OutlineDefault \l 3 如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是（ ）





A.电流表示数变大，电压表示数变小


B.电流表示数变小，电压表示数不变


C.电流表示数变小，电压表示数变大


D.电流表示数变大，电压表示数不变


LISTNUM OutlineDefault \l 3 在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )





A.M接C，N接D B.M接A，N接B


C.M接C、N接B D.M接A、N接D





LISTNUM OutlineDefault \l 3 如图中，R1是滑动变阻器，R2是定值电阻，电源电压是6V且保持不变，当滑动变阻器的滑片P由a向b端滑动时，以下说法正确的是（ ）





A.电流表示数变大，电压表示数变大


B.电流表示数不变，电压表示数不变


C.电流表示数变小，电压表示数变小


D.电流表示数不变，电压表示数变小


LISTNUM OutlineDefault \l 3 如图所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向左滑动的过程中，灯泡的亮度逐渐变亮.在以下四种接法中，可能实现上述要求的是（ ）





A. B. C. D.


LISTNUM OutlineDefault \l 3 如图所示的两个电路中，电源电压相等且保持不变.闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（ ）





A. L1变暗，L2亮度不变


B. L1、L2都变亮


C. L1变亮，L2变暗


D. L1、L2都变暗


LISTNUM OutlineDefault \l 3 下图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的( )





A.a点 B.b点 C.c点 D.d点


LISTNUM OutlineDefault \l 3 如图所示，向同一方向移动滑片，电阻的变化效果相同的是( )





A.甲和丙 B.乙和丁 C.甲和丁 D.甲和乙





LISTNUM OutlineDefault \l 3 变阻器是通过改变电路中电阻线的 来改变电阻的，如图1所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向 （填“左”或“右”）滑动.若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是 欧姆，允许通过的最大电流是 安培.滑片P移至中点时接入的阻值RAP= 欧姆.将这个变阻器接入如图2 所示的电路中，滑片P向左移动时，电路中的电流将 .





LISTNUM OutlineDefault \l 3 在“学习使用滑动变阻器”的实验中：


(1)连接实物图时，开关应当_______，滑片P应移到_______的位置。


(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________。乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是________。丙同学缓慢移动滑片P时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片P与电阻线圈之间_______。





LISTNUM OutlineDefault \l 3 在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示.图中A、B、C三个焊接点相当于变阻器的三个接线柱.使用电位器时，只把A和C接入电路时， （填”能“或”不能“）改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱 （选填”A和B“、”B和C“或”A和C“），并将其与灯泡 联后接入电路中.





LISTNUM OutlineDefault \l 3 如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片.将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________(填“a、b”“b、c”或“a、c”)和灯泡________联后接入电路中.





LISTNUM OutlineDefault \l 3 一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______ ，观察灯泡L的亮度可以粗略地反映风力的大小。若要提高装置反映风力大小的性能，


可采取的方法是_____________________。








LISTNUM OutlineDefault \l 3 如图所示的电阻箱的示数是 Ω。








LISTNUM OutlineDefault \l 3 物理兴趣小组练习使用滑动变阻器控制电路，如图1所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮





（1）按要求连接实物图1并在方框内画出相应的电路图.


（2）连接电路时开关应处于 状态，滑动变阻器的滑片应处于 （A或B）端.


（3）滑片P向左移动时，电流表示数变 ，灯泡亮度 （选填“变亮”、“变暗”或“不变”）.


（4）在某一测量瞬间发现电压表和电流表的示数如图3所示，则电压表示数为 V，电流表示数为 A.


（5）如移动滑片P发现两表示数均比较小且不变，则原因为 .





参考答案


LISTNUM OutlineDefault \l 3 \s 1 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：B


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：D


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：A


LISTNUM OutlineDefault \l 3 答案为：D；


解析：电位器相当于一个滑动变阻器,当滑片P在d点时,滑动变阻器连入的电阻为0,此时电路中电阻最小,电流最大。


LISTNUM OutlineDefault \l 3 答案为：C


LISTNUM OutlineDefault \l 3 答案为：长度；左；0～20；1；10；增大.


LISTNUM OutlineDefault \l 3 答案为：


(1)断开 电阻值最大


(2)滑动变阻器下方的两个接线柱同时接入电路 滑动变阻器上方的两个接线柱同时接人电路（或滑动变阻器被短路） 接触不良





LISTNUM OutlineDefault \l 3 答案为：不能；B和C；串.


LISTNUM OutlineDefault \l 3 答案为：b、c 串


LISTNUM OutlineDefault \l 3 答案为：滑动变阻器 串联一个电流表（或与灯泡并联一个电压表）


LISTNUM OutlineDefault \l 3 答案为：2 098


解析：电阻箱的示数R=2×1 000 Ω+0×100 Ω+9×10 Ω+8×1 Ω=2 098 Ω。


LISTNUM OutlineDefault \l 3 如图所示：





②电路图如图所示：





（2）为了保护电路，要求在电路连接的过程中，开关必须是断开的.图中为了使滑动变阻器接入电路的阻值最大，应先使滑片P处于变阻器的最右端，即B端；


（3）读图可知，当滑片P向左移动时，滑动变阻器接入电路的阻值变小，电路中的总电阻变小，则电路中的电流变大，灯泡的亮度变亮；


（4）根据图3可知，电压表量程为0～3V，分度值为0.1V，示数为0.26V；


电流表的量程为0～0.6A，分度值为0.02A，示数为0.26A；


（5）在使用滑动变阻器时，只有选用一上一下两个接线柱，滑动变阻器才具有调节作用；


当同时选用下面两个接线柱时或同时选用上面两个接线柱时滑动变阻器不起调节作用，两电表的示数较小说明下面两个接线柱同时接入电路.
