人教版九年级《16.4 变阻器》 同步练习卷
一 、单选题(本大题共11小题,共33分)
1.(3分)如图,关于滑动变阻器一些部件的导电性能,下列说法正确的是( )
A. 滑片是导体,金属棒是绝缘体 B. 线圈是导体,瓷筒是绝缘体
C. 线圈是导体,接线柱是绝缘体 D. 金属棒是导体,滑片是绝缘体
2.(3分)在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时,灯逐渐变暗,则下列接法正确的是( ).
A. M接C,N接B B. M接A,N接B C. M接C,N接D D. M接A,N接D
3.(3分)如图所示是滑动变阻器的结构示意图。当滑动变阻器中的滑片向右滑动时,滑动变阻器接入电路中的电阻值变大的是
A、
B、
C、
D、
A. B.
C. D.

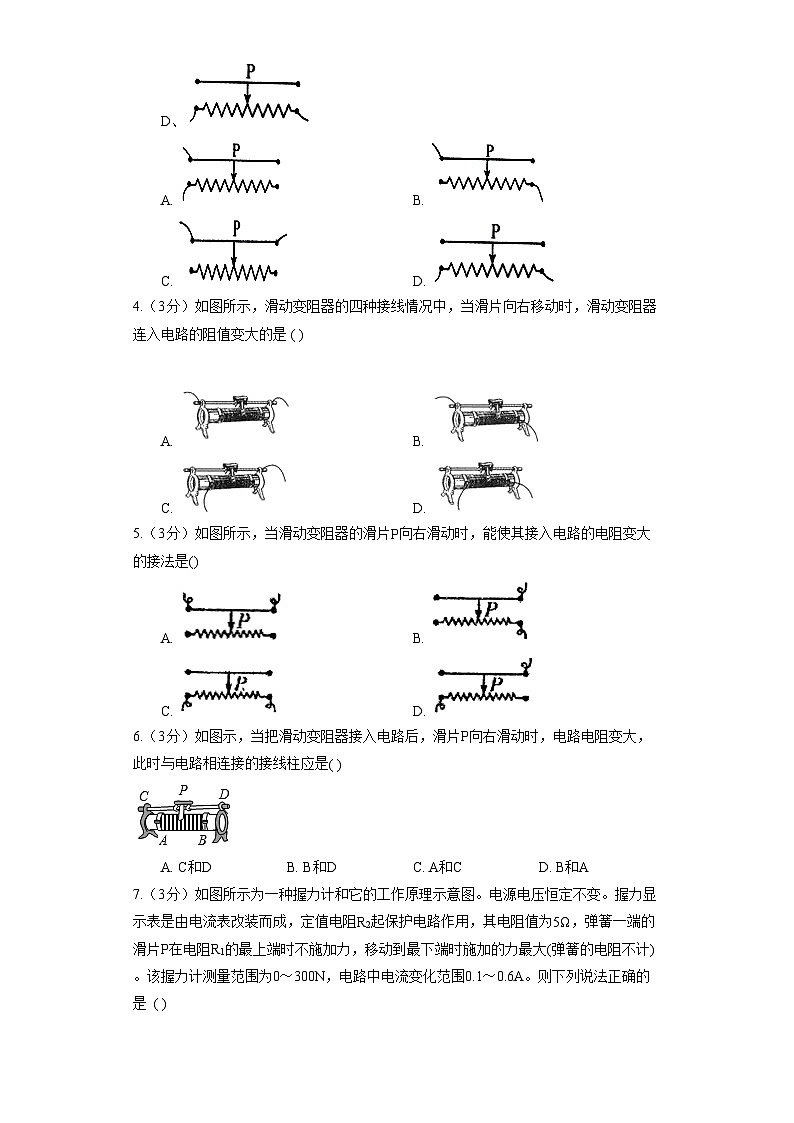

4.(3分)如图所示,滑动变阻器的四种接线情况中,当滑片向右移动时,滑动变阻器连入电路的阻值变大的是
A. B.
C. D.
5.(3分)如图所示,当滑动变阻器的滑片向右滑动时,能使其接入电路的电阻变大的接法是
A. B.
C. D.
6.(3分)如图示,当把滑动变阻器接入电路后,滑片向右滑动时,电路电阻变大,此时与电路相连接的接线柱应是
A. 和 B. 和 C. 和 D. 和

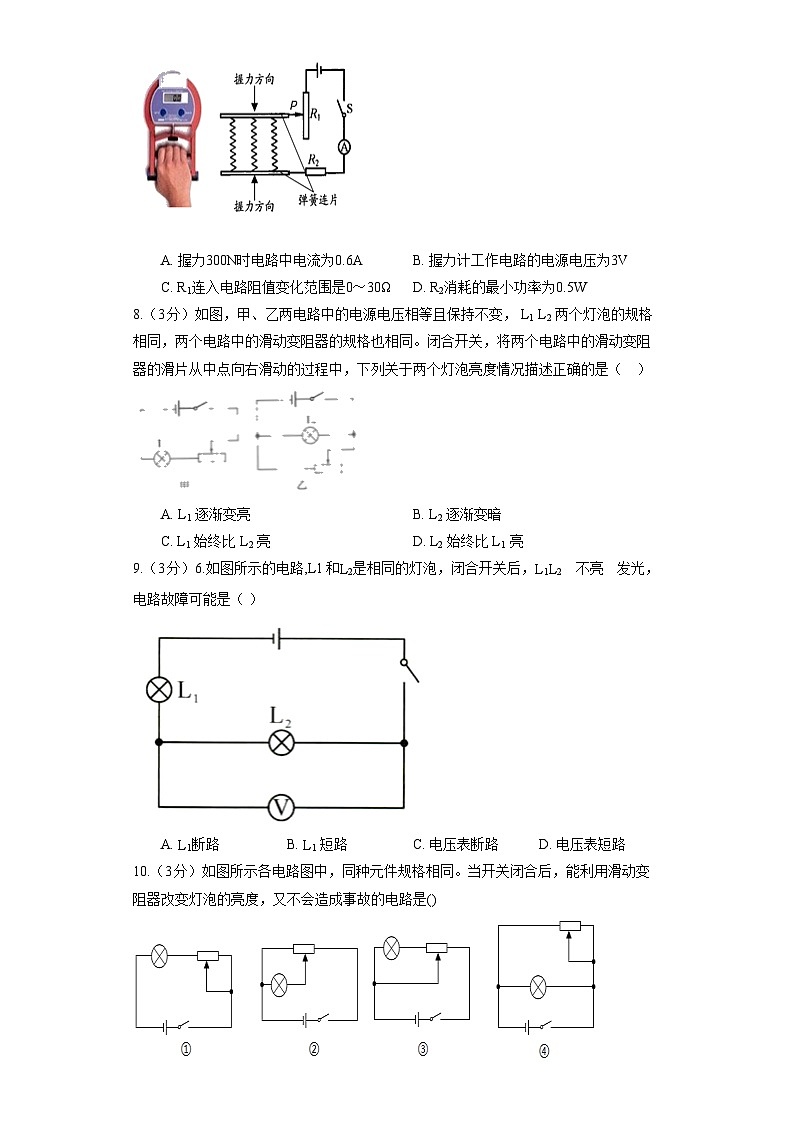

7.(3分)如图所示为一种握力计和它的工作原理示意图。电源电压恒定不变。握力显示表是由电流表改装而成,定值电阻起保护电路作用,其电阻值为,弹簧一端的滑片在电阻的最上端时不施加力,移动到最下端时施加的力最大弹簧的电阻不计。该握力计测量范围为,电路中电流变化范围。则下列说法正确的是
A. 握力时电路中电流为 B. 握力计工作电路的电源电压为
C. 连入电路阻值变化范围是 D. 消耗的最小功率为
8.(3分)如图,甲、乙两电路中的电源电压相等且保持不变, 两个灯泡的规格相同,两个电路中的滑动变阻器的规格也相同。闭合开关,将两个电路中的滑动变阻器的滑片从中点向右滑动的过程中,下列关于两个灯泡亮度情况描述正确的是( )
A. 逐渐变亮 B. 逐渐变暗
C. 始终比 亮 D. 始终比 亮
9.(3分)6.如图所示的电路,L1和是相同的灯泡,闭合开关后,不亮发光,电路故障可能是( )
A. 断路 B. 短路 C. 电压表断路 D. 电压表短路
10.(3分)如图所示各电路图中,同种元件规格相同。当开关闭合后,能利用滑动变阻器改变灯泡的亮度,又不会造成事故的电路是
A. ①② B. ②③ C. ③④ D. ①④
11.(3分)图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,、、是它的三个接线柱,、分别与弧形电阻丝的两端相连,与金属滑片相连,转动旋钮,通过改变接入电路中电阻丝的长度来改变风扇风速,下列分析正确的是
A. 若将、接入电路中,逆时针转动旋钮时,风扇风速加快
B. 若将、接入电路中,顺时针转动旋钮时,风扇风速减弱
C. 若将、接入电路中,顺时针转动旋钮时,风扇风速加快
D. 若将、接入电路中,顺时针转动旋钮时,风扇风速加快
二 、多选题(本大题共2小题,共6分)
12.(3分)如图所示电路,电源电压保持不变,当闭合开关,调节滑动变阻器阻值从最大变化到最小,两个电阻的“”关系图像如图所示,则判断正确的是
A. 电源电压为
B. 定值电阻 的阻值为
C. 变阻器滑片在中点时,电流表示数为
D. 滑动变阻器的阻值变化范围为
13.(3分)将如图所示的滑动变阻器连入电路,若滑片向端移动时,接入电路中的电阻变大,则滑动变阻器连入电路的接线柱应是
A. 和 B. 和 C. 和 D. 和
三 、填空题(本大题共6小题,共24分)
14.(4分)如图为旋转式变阻器的结构图,、、为变阻器的三个接线柱,为旋钮触片。将该变阻器接入电路中可以调节灯泡的亮度,应该和灯泡 ______联后接入;当接入、接线柱,顺时针旋转旋钮触片时,灯泡亮度 ______填“变亮”或“变暗”。
15.(4分)8.图甲为小明书房里可调亮度的台灯,图乙是调光的电位器结构图。电位器与台灯的灯泡是_____(选填“串联”或”并联”)的,调节电位器的旋钮实际上是一个_____,它是通过改变导体的_____来改变电阻的。若将电位器的、接入电路中,逆时针转动旋钮灯泡亮度将_____(选填“变亮”“变暗”或“不变”)。
16.(4分)小明自制了一盏可调节亮度的台灯,电路如图所示,小灯泡规格是“”。请完成以下问题:
粗心的小明忘记把灯泡画上去,你认为灯泡应画在图中 ______之间选填“、”或“、”;
连好电路后,若要使灯泡变暗,应将滑动变阻器的滑动片向 ______填“左”或“右”移动。
17.(4分)如图所示,若变阻器的滑片向端移动时,电流表示数将 ______ ,电压表的示数将 ______ .
18.(4分)如图为旋转式变阻器的结构图,、、为变阻器的三个接线柱,为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,当顺时针旋转旋钮触片时,灯变亮,则应连接接线柱______选填“、”、“、”或“、”和灯泡______联后接入电路中。
19.(4分)滑动变阻器是通过改变______ 来改变电路中电阻的滑动变阻器的“铭牌”上有两个重要数据,是选用滑动变阻器的依据如“、”,表示的物理意义是:“”表示该电阻器______ ,“”表示______ 是
四 、实验题(本大题共1小题,共6分)
20.(6分)用滑动变阻器改变小灯泡的亮度
实验室中有一铭牌上标有“ ”字样的滑动变阻器,如图所示。若要把它其中的两个接线柱连接到电路中去,共有______种正确接法;“”指的是______接线柱间的电阻值,“”指的是______。
现再给电源、小灯泡、开关各一个,导线若干,请在图中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移灯泡变暗。
如果你还想知道电路中电流值的改变情况,需在电路中再______联一个电流表,并增加______根导线。
请根据实物电路图,在图的方框内画出电路图。
五 、作图题(本大题共1小题,共6分)
21.(6分) 在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
答案和解析
1.【答案】B;
【解析】略
2.【答案】A;
【解析】略
3.【答案】null;
【解析】解:、图中变阻器滑片向右滑动时,接入电路中的电阻丝变长,电阻值变大,故符合题意;
、图中变阻器滑片向右滑动时,接入电路中的电阻丝变短,电阻值变小,故不合题意;
、图中变阻器接上面两个接线柱,滑片滑动时电阻为,故不合题意;
、图中变阻器接下面两个接线柱,滑片滑动时不改变其阻值,故不合题意。
故选:。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的,它的正确接法是“一上一下”。哪一段电阻丝被接入电路中是由下面的接线柱决定的。若接左下接线柱,滑片向右移动,电阻变大;若接右下接线柱,滑片向左移动,电阻变大。
此题主要考查滑动变阻器的构造、工作原理、接线方法的了解和掌握。
4.【答案】C;
【解析】
滑动变阻器有四个接线柱,选择一上一下接线柱接入电路,滑动变阻器接入电路的部分取决于接入的下面接线柱。移动滑片时,改变连入电路的电阻丝的长度,改变连入电路电阻的大小; 滑动变阻器连入电路的电阻取决于接入电路的下面接线柱,和上面接入电路的接线柱无关。
本题明确变阻器接入电路的部分,然后判断滑片移动时,连入电路的电阻丝长度的变化,来判断电阻的变化。
A.由图示可知,滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的阻值为零,移动滑片,接入电路的电阻丝不变,故错误;
B.由图示可知,滑片向右移动时,滑动变阻器接入电路的电阻丝长度变短,接入电路的阻值变小,故错误;
C.由图示可知,滑片向右移动时,滑动变阻器接入电路的电阻丝长度变长,接入电路的阻值变大,故正确;
D.由图示可知,滑动变阻器同时接下面两个接线柱,滑动变阻器阻值全部接入电路,成为定值电阻,移动滑片滑动变阻器接入电路的阻值不变,故错误。
故选。
5.【答案】D;
【解析】解:、图中接法,上面的金属杆接入了电路,相当于导线,不能起到改变电阻的作用,故不合题意;
、图中接法,滑片右边的电阻线接入了电路,当滑片向右滑动时,接入电路的电阻丝的长度变短,电阻变小,故不合题意;
、图中将变阻器的下面两个接线柱连入电路,当滑片向右滑动时,不会改变连入电路的电阻丝的长度,所以不会改变电阻,故不合题意;
、滑片左边的电阻线接入了电路,当滑片向右滑动时,接入电路的电阻丝的长度变长,电阻变大,故符合题意。
故选:。
滑动变阻器在电路中的正确连接方式是连接“一上一下”两个接线柱,哪一段电阻丝被接入电路中是由下面的接线柱决定的,接入电路的电阻丝就是下面被连接的接线柱与滑片之间的部分。
当滑片滑动时,接入电路的电阻丝变长,则电阻变大,变短则电阻变小。
此题主要考查了滑动变阻器的使用,能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
6.【答案】C;
【解析】解:滑片向右移动,电路中电阻变大,则滑动变阻器的电阻变大,所以下面的接线柱一定要接左下,即;上面接或,故正确。
故选:。
滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的,它的正确接法是“一上一下”;哪一段电阻丝被接入电路中是由下面的接线柱决定的:若接左下接线柱,滑片向右移动,电阻变大;若接右下接线柱,滑片向左移动,电阻变大。
此题主要考查了滑动变阻器的原理和作用,能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在。
7.【答案】B;
【解析】此题主要考查欧姆定律的应用电功率的计算,有一定的难度。
分析清楚电路结构,应用串联电路特点与欧姆定律求出电源电压,滑动变阻器的最大阻值,应用电功率公式求出电阻消耗的功率,然后答题。
由图示电路图可知,两电阻串联接入电路,电流表测电路电流;
A.由图示电路图可知,握力最大为时,滑动变阻器全部接入电路,电路总电阻最大,由欧姆定律可知,电路电流最小,由题意可知,此时电路电流为,故错误;
B.由图示电路图可知,滑动变阻器接入电路的阻值最小为零时,只有接入电路,电路电阻最小,电路电流最大,为,由可知,电源电压:
,故正确;
C.滑动变阻器阻值全部接入电路时,电路电流为,由可知,,滑动变阻器最大阻值:,连入电路阻值变化范围,故错误;
D.消耗的最小功率,故错误。
故选。
8.【答案】D;
【解析】略
9.【答案】B;
【解析】略
10.【答案】A;
【解析】解:
①灯与滑动变阻器串联,当滑片左右滑动时,能改变电路中的电流,从而能改变灯泡的亮度,且不会造成短路,符合题意。
②图中灯泡和变阻器的左侧电阻丝并联,再与右侧电阻丝串联;滑片移动时,能改变通过灯泡的电流以及灯泡两端的电压,所以能改变灯泡的亮度;当滑片移至最左端时,灯被短路而不发光,且此时电路中有电阻即电路是安全的;当滑片移至最右端时,灯泡两端的电压最大,灯泡发光较亮,符合题意。
③由图知,灯泡和变阻器的左侧电阻丝被短路,则无论怎样移动滑片灯泡都不亮;当滑片移到最右端时,会引起电源短路,不合题意。
④滑动变阻器与灯泡并联,当滑片移到最左端时,会引起电源短路,不合题意;
由此可知,①②两种接法符合要求。
故选:。
滑动变阻器在电路中连接一“上”一“下”两个接线柱,是通过改变电路中电阻的大小来改变电路中的电流;当将滑动变阻器的下面两个接线柱和上面一个接线柱接入电路后特殊接法,滑动变阻器可以使部分电阻短路起到调节部分电路两端电压的作用。
此题主要考查了滑动变阻器的使用,需要注意:若滑动变阻器在电路中的连接方式不同,其在各电路中的作用也是不同的。
11.【答案】D;
【解析】解:
、若只将、接入电路,电位器的全部电阻丝都接入电路,不能改变电路的电流,所以不能改变风扇风速,故错误;
、若只将、接入电路,滑片左边的电阻丝接入电路;顺时针转动旋钮时,电位器接入电路的电阻变大,电路中电流变小,风扇风速减弱,故错误;
、将、接入电路中,滑片的右侧电阻接入电路,故若顺时针转动旋钮时,电阻变小,故电流变大,风扇风速加快,故正确。
故选:。
电位器的实质是滑动变阻器;
串联在电路中能改变电路中电流的大小;
若将图乙中、接入则接入了全部电阻片,不能改变电阻大小,接线时、只能选择其一接入电路。
此题主要考查学生对于滑动变阻器的理解和掌握。熟知使用和接线原则是解题关键。
12.【答案】AC;
【解析】解:由图乙可知,图象乙电压随电流的增大而变大,因此图象乙是定值电阻的图象;图象甲电压随电流的增大而减小,所以甲为滑动变阻器的图象;
由图甲可知,两电阻串联,当滑动变阻器的阻值最大时,总电阻最大,电路中的电流最小,
、由图乙可知,此时电路中的电流,电阻的电压,滑动变阻器两端的电压,因串联电路总电压等于各分电压之和,所以,电源电压:,故正确;
、由可得,定值电阻的阻值:,故错误;
、滑动变阻器的最大阻值:,即滑动变阻器的阻值变化范围为,故错误;
、变阻器滑片在中点时,滑动变阻器接入电路的电阻为,因串联电路中总电阻等于各分电阻之和,所以,此时电流表示数:
,故正确。
故选:。
从“”关系图象可以看出,甲为滑动变阻器的关系图象,因为最后电压变为,此时滑动变阻器的电阻为;乙为电阻的图象,当滑动变阻器的阻值最大时,电路中的电流最小,从图象中读出电表的示数,根据串联电路的电压特点求出电源的电压,根据欧姆定律求出定值电阻的阻值和滑动变阻器的最大阻值;
当滑片在中点时,滑动变阻器接入电路电阻为滑动变阻器总阻值的一半,根据电阻的串联和欧姆定律求出电路中电流表的示数。
此题主要考查了串联电路的特点和欧姆定律的应用,关键是电路连接方式的判断和电表所测电路元件的辨别还要会看“”关系图象。
13.【答案】AB;
【解析】解:当滑动变阻器的滑片向端移动时,接入电路中的电阻变大,则接入电路的电阻丝变长,需要接入接线柱,上面的接线柱接入或,即接和或和,结合选项可知,正确。
故选:。
滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的,根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断。
此题主要考查滑动变阻器的正确使用,要知道其阻的大小判断关键看下面的接线柱是哪一个。
14.【答案】串 变暗;
【解析】解:要改变灯泡的亮度,则滑动变阻器应与灯泡串联;
当接入、接线柱,顺时针旋转旋钮触片时,变阻器接入电路的电阻变大,灯泡变暗,原因是电流变小。
故答案为:串;变暗。
要改变灯泡的亮度,则滑动变阻器应与灯泡串联;顺时针旋转旋片可,变阻器接入电路的电阻变大,据此判断灯泡的亮度变化。
此题主要考查了滑动变阻器的使用,明确电阻的变化以及哪段电阻丝接入电路是关键。
15.【答案】串联;滑动变阻器;长度;变亮;
【解析】略
16.【答案】a、b 右;
【解析】解:
由题意可知,台灯的亮度可调节,所以灯泡应该与滑动变阻器串联,结合电路图可知,灯泡应该接在、之间;
灯泡的亮暗取决于实际功率的大小,由可知,要使灯泡变暗应减小电路中的电流,由欧姆定律可知应增大电路中的电阻,即滑片右移时增大滑动变阻器接入电路中的电阻。
故答案为:、;右。
由题意可知,台灯的亮度可调节,所以灯泡应该与可调电阻串联在一起;
滑动变阻器移动滑片时,可以改变连入电路的电阻,从而改变电路的电流,影响灯泡的亮暗程度。
此题主要考查了滑动变阻器的作用和电功率公式的应用以及电路的动态分析,难度不大。
17.【答案】不变;变小;
【解析】解:滑动变阻器接入电路的电阻不会改变,所以电路电流不变,电流表示数也不变,滑片向移动,滑动变阻器接入电压表电路的电阻减小,电压表测量的电压也减小,电压表示数减小.
故答案为:不变;减小.
电流表测的是整个电路的电流,灯泡和滑动变阻器串联,无论滑片怎样移动,滑动变阻器接入电路的阻值不变,电压表测的是灯泡和滑动变阻器一部分的电压,滑片向移动,滑动变阻器接入电压表电路的电阻减小.
此题主要考查电流表和电压表示数的变化,关键是分析接入电路电阻的变化.
18.【答案】A、;串 ;
【解析】
本题体现了物理和生活的密切关系。能根据实际要求把滑动变阻器连入电路,来调节灯泡的亮度。
顺时针旋转旋片时,灯泡变亮,原因是电流变大,则电路中电阻变小,则应连接接线柱、与灯泡串联后接入电路。
故答案为:、;串。
19.【答案】连入电路中电阻丝的长度;最大电阻是;允许通过的最大电流;
【解析】
电阻大小的影响因素:长度、横截面积、材料在材料和横截面积一定时,改变电阻的长度来改变电阻大小,从而改变了电路中的电流.
滑动变阻器标有“、”,标明最大电阻值和允许通过的最大电流.
变阻器的原理:改变连入电路的电阻线的长度,改变连入电路的电阻阻值,从而改变电路中的电流.
滑动变阻器标有“、”,意思指滑动变阻器的最大电阻值是;允许通过的最大电流值是
故答案为:连入电路中电阻丝的长度;最大电阻是;允许通过的最大电流.
掌握电阻大小的影响因素,根据影响因素能判断电阻大小变化;同时需要掌握滑动变阻器的结构、接线柱的接法、连入电路的方法、原理、作用、铭牌参数的含义等等,这些都是是解答该题的关键.
20.【答案】2 AB 允许通过的最大电流是2A 串 一 ;
【解析】解:
图有两个下接线柱,一个上接线柱;按照“一上一下”的原则,有种接法,分别是和;
滑动变阻器铭牌上常标着两个数据:电阻和电流。其中“”表示这个最大电阻值是,即接线柱间的电阻值为;“”表示允许通过的最大电流是。
滑动触片向右移动时,灯泡变暗,说明电路中电阻变大,电流减小,因此需将滑动变阻器的左下接线柱接入电路;
从电源正极依次串联滑动变阻器、开关、灯泡回到电源负极,如图所示。
想知道电路中电流值的改变情况,再用根导线把电流表串联入电路,即可测电路中的电流。
由图可知,两灯并联,接在干路上,与串联,根据实物电路画出电路图,如下图所示:
故答案为:;;允许通过的最大电流是;如上图;串;一;见上图。
根据图判断滑动变阻器的有效接法;滑动变阻器铭牌上标有“,”的字样,表示滑动变阻器的电阻变化范围以及允许通过的最大电流。
若滑片向右移灯泡变暗,则电流是要变小,电阻变大的,故要下边的左端的接线柱接入电路。
可以用电流表测电路中的电流,电流表是串联使用的。
根据实物电路,画出电路图。
掌握滑动变阻器的工作原理、连接方法、在电路中的作用等等;在连接实物电路图时,要注意滑动变阻器的接法。
21.【答案】;
【解析】
该题考查了正确连接电路的能力:先要判断电路的连接形式,再从电源的一极开始连起,先串后并,且在连接时开关的状态是断开的。
已知两灯并联,则电路总的连接方式为并联;开关控制整个电路,说明了开关连在干路中。
先将电池组、开关串联起来,然后分成两路:
一路接入滑动变阻器一上一下、灯,然后回到电源的负极,再将电压表并联在灯的两端,由于电源电压为,所以选择的量程;
另一路接入灯、电流表,然后回到电源的负极,由于灯泡的额定电流大约为,所以选择的量程。
然后根据实物图来画出相应的电路图如下:
