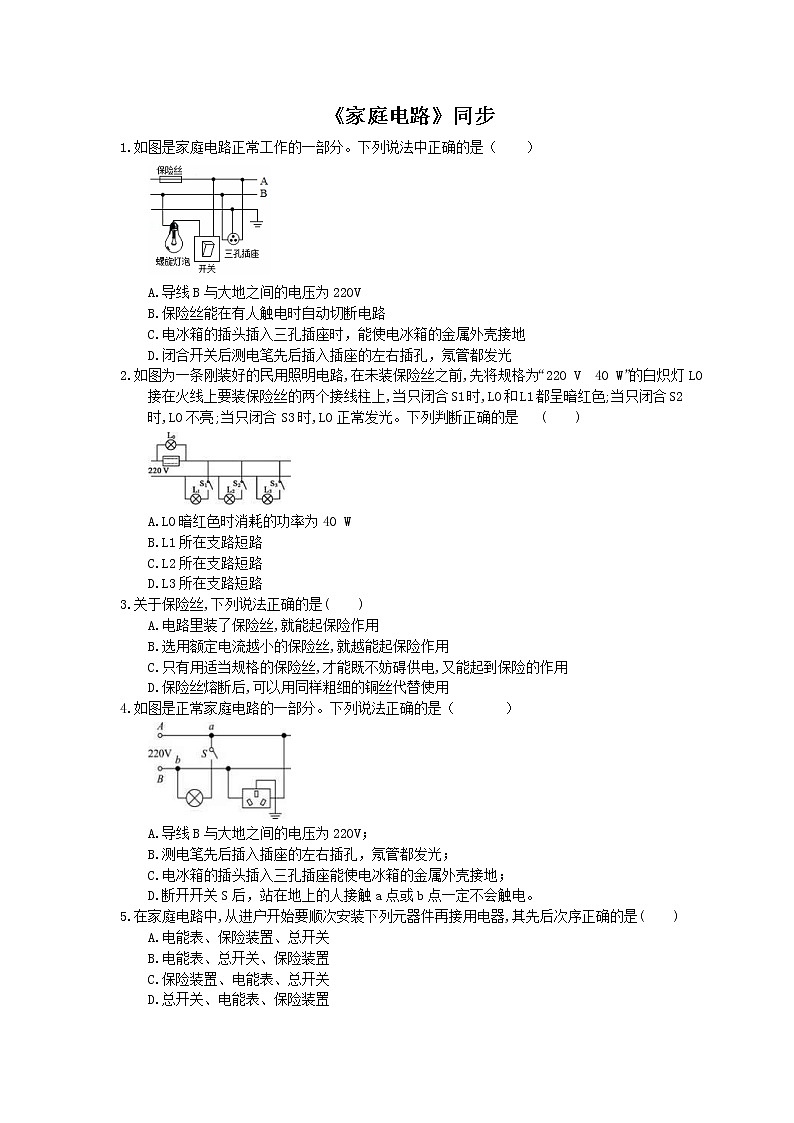

    2020年人教版九年级物理《家庭电路》同步练习(含答案)01

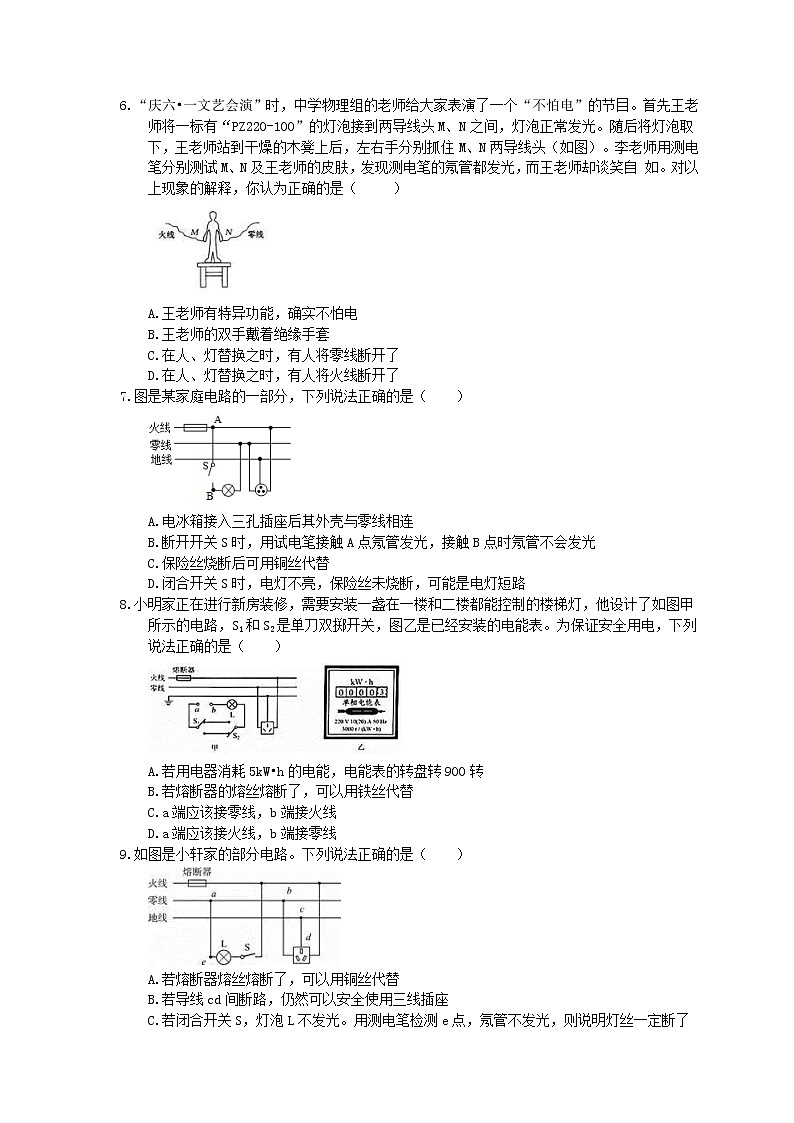

    2020年人教版九年级物理《家庭电路》同步练习(含答案)02

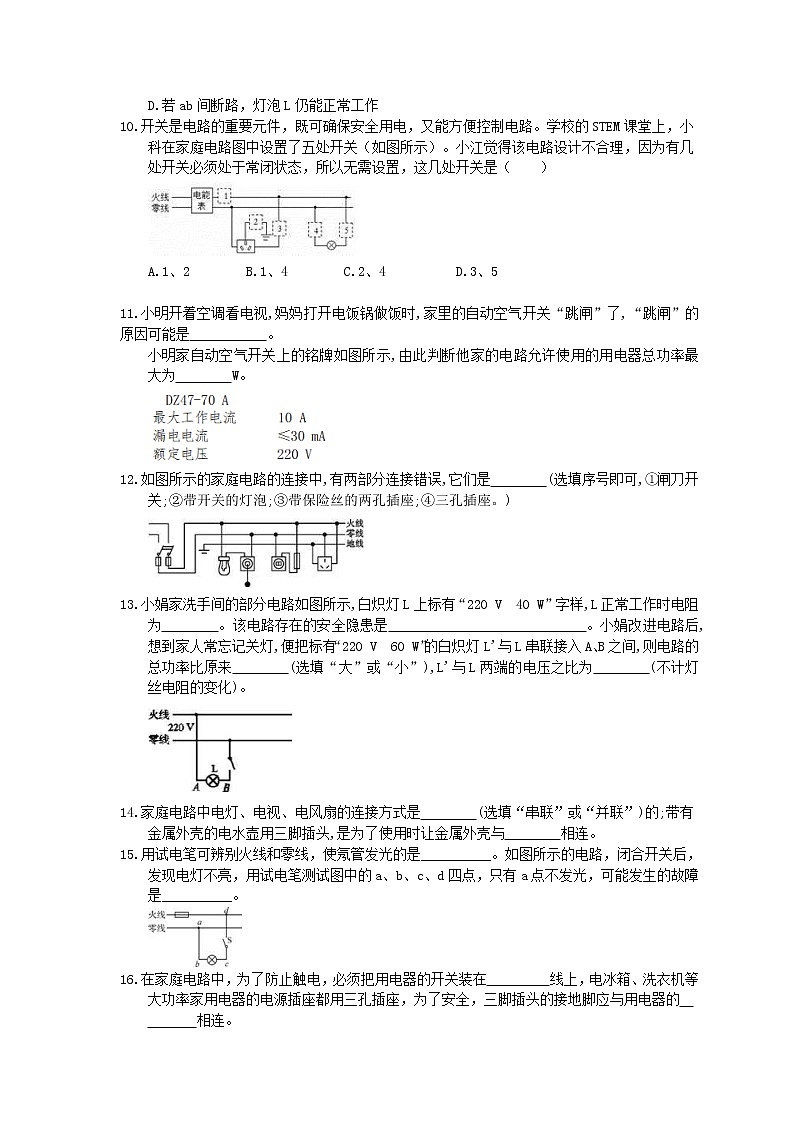

    2020年人教版九年级物理《家庭电路》同步练习(含答案)03
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    人教版九年级全册第十九章 生活用电第1节 家庭电路优秀课时训练

    展开
    这是一份人教版九年级全册第十九章 生活用电第1节 家庭电路优秀课时训练,共6页。试卷主要包含了2     B.1等内容,欢迎下载使用。

    LISTNUM OutlineDefault \l 3 如图是家庭电路正常工作的一部分。下列说法中正确的是( )





    A.导线B与大地之间的电压为220V


    B.保险丝能在有人触电时自动切断电路


    C.电冰箱的插头插入三孔插座时,能使电冰箱的金属外壳接地


    D.闭合开关后测电笔先后插入插座的左右插孔,氖管都发光


    LISTNUM OutlineDefault \l 3 如图为一条刚装好的民用照明电路,在未装保险丝之前,先将规格为“220 V 40 W”的白炽灯L0接在火线上要装保险丝的两个接线柱上,当只闭合S1时,L0和L1都呈暗红色;当只闭合S2时,L0不亮;当只闭合S3时,L0正常发光。下列判断正确的是 ( )





    A.L0暗红色时消耗的功率为40 W


    B.L1所在支路短路


    C.L2所在支路短路


    D.L3所在支路短路


    LISTNUM OutlineDefault \l 3 关于保险丝,下列说法正确的是( )


    A.电路里装了保险丝,就能起保险作用


    B.选用额定电流越小的保险丝,就越能起保险作用


    C.只有用适当规格的保险丝,才能既不妨碍供电,又能起到保险的作用


    D.保险丝熔断后,可以用同样粗细的铜丝代替使用


    LISTNUM OutlineDefault \l 3 如图是正常家庭电路的一部分。下列说法正确的是( )





    A.导线B与大地之间的电压为220V;


    B.测电笔先后插入插座的左右插孔,氖管都发光;


    C.电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地;


    D.断开开关S后,站在地上的人接触a点或b点一定不会触电。


    LISTNUM OutlineDefault \l 3 在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是( )


    A.电能表、保险装置、总开关


    B.电能表、总开关、保险装置


    C.保险装置、电能表、总开关


    D.总开关、电能表、保险装置


    LISTNUM OutlineDefault \l 3 “庆六•一文艺会演”时,中学物理组的老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220-100”的灯泡接到两导线头M、N之间,灯泡正常发光。随后将灯泡取下,王老师站到干燥的木凳上后,左右手分别抓住M、N两导线头(如图)。李老师用测电笔分别测试M、N及王老师的皮肤,发现测电笔的氖管都发光,而王老师却谈笑自 如。对以上现象的解释,你认为正确的是( )





    A.王老师有特异功能,确实不怕电


    B.王老师的双手戴着绝缘手套


    C.在人、灯替换之时,有人将零线断开了


    D.在人、灯替换之时,有人将火线断开了


    LISTNUM OutlineDefault \l 3 图是某家庭电路的一部分,下列说法正确的是( )





    A.电冰箱接入三孔插座后其外壳与零线相连


    B.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光


    C.保险丝烧断后可用铜丝代替


    D.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路


    LISTNUM OutlineDefault \l 3 小明家正在进行新房装修,需要安装一盏在一楼和二楼都能控制的楼梯灯,他设计了如图甲所示的电路,S1和S2是单刀双掷开关,图乙是已经安装的电能表。为保证安全用电,下列说法正确的是( )





    A.若用电器消耗5kW•h的电能,电能表的转盘转900转


    B.若熔断器的熔丝熔断了,可以用铁丝代替


    C.a端应该接零线,b端接火线


    D.a端应该接火线,b端接零线


    LISTNUM OutlineDefault \l 3 如图是小轩家的部分电路。下列说法正确的是( )





    A.若熔断器熔丝熔断了,可以用铜丝代替


    B.若导线cd间断路,仍然可以安全使用三线插座


    C.若闭合开关S,灯泡L不发光。用测电笔检测e点,氖管不发光,则说明灯丝一定断了


    D.若ab间断路,灯泡L仍能正常工作


    LISTNUM OutlineDefault \l 3 开关是电路的重要元件,既可确保安全用电,又能方便控制电路。学校的STEM课堂上,小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理,因为有几处开关必须处于常闭状态,所以无需设置,这几处开关是( )





    A.1、2 B.1、4 C.2、4 D.3、5





    LISTNUM OutlineDefault \l 3 小明开着空调看电视,妈妈打开电饭锅做饭时,家里的自动空气开关“跳闸”了,“跳闸”的原因可能是 。


    小明家自动空气开关上的铭牌如图所示,由此判断他家的电路允许使用的用电器总功率最大为 W。





    LISTNUM OutlineDefault \l 3 如图所示的家庭电路的连接中,有两部分连接错误,它们是 (选填序号即可,①闸刀开关;②带开关的灯泡;③带保险丝的两孔插座;④三孔插座。)





    LISTNUM OutlineDefault \l 3 小娟家洗手间的部分电路如图所示,白炽灯L上标有“220 V 40 W”字样,L正常工作时电阻为 。该电路存在的安全隐患是 。小娟改进电路后,想到家人常忘记关灯,便把标有“220 V 60 W”的白炽灯L'与L串联接入A、B之间,则电路的总功率比原来 (选填“大”或“小”),L'与L两端的电压之比为 (不计灯丝电阻的变化)。





    LISTNUM OutlineDefault \l 3 家庭电路中电灯、电视、电风扇的连接方式是 (选填“串联”或“并联”)的;带有金属外壳的电水壶用三脚插头,是为了使用时让金属外壳与 相连。


    LISTNUM OutlineDefault \l 3 用试电笔可辨别火线和零线,使氖管发光的是__________。如图所示的电路,闭合开关后,发现电灯不亮,用试电笔测试图中的a、b、c、d四点,只有a点不发光,可能发生的故障是__________。





    LISTNUM OutlineDefault \l 3 在家庭电路中,为了防止触电,必须把用电器的开关装在 线上,电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座,为了安全,三脚插头的接地脚应与用电器的 相连。


    LISTNUM OutlineDefault \l 3 阅读下列材料,回答文后问题。


    保险丝的分类


    按保护形式分,可分为过电流保护与过热保护。用于过电流保护的保险丝就是平常说的保险丝(也叫限流保险丝),用于过热保护的保险丝一般称为温度保险丝。温度保险丝又分为低熔点合金型与感温触发型,还有记忆合金型等等。温度保险丝是防止发热电器或易发热电器温度过高而进行保护工作的。例如:电冰箱、电熨斗、电饭锅、电炉、变压器、电动机等,它“响应”于用电器温度的升高,不“理会”电路的工作电流大小,其工作原理不同于限流保险丝。


    按使用范围分,可分为电力保险丝、机床保险丝、电器仪表保险丝(电子保险丝)、汽车保险丝。


    按体积分,可分为大型、中型、小型及微型。


    按额定电压分,可分为高压保险丝、低压保险丝和安全电压保险丝。


    按分断能力分,可分为高、低分断能力保险丝。


    (1)家庭电路中的保险丝按保护形式分,有 和 两种。平时家庭电路中接在总开关后的保险丝属于 ,也叫 ;而加在电炉旁的保险丝属于 ,也叫 。


    (2)安全电压保险丝若接入家庭电路的保险盒中,则保险丝 。


    (3)关于保险丝下列说法正确的是( )


    A.温度保险丝和限流保险丝的工作原理相同


    B.电力保险丝、电器仪表保险丝是按额定电压分类的


    C.大型、中型、小型及微型是按保险丝体积分类的





    LISTNUM OutlineDefault \l 3 一台冷热两用空调,其铭牌如下表所示。问:





    (1)若用空调提高室温,开机后,电路中的电能表的示数由168 kW·h运转到168.69 kW·h时,空调待机,则空调工作多长时间?


    (2)空调正常工作时,电路中的保险丝的额定电流不应小于多少?





























    参考答案


    LISTNUM OutlineDefault \l 3 \s 1 答案为:C


    LISTNUM OutlineDefault \l 3 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:C;


    解析:电路中的保险丝在电流过大时起保护作用,它不仅允许电路中用电器正常工作,还要起到保险作用,所以它的选择是有要求的,应让保险丝的额定电流等于或略大于用电器正常工作的电流。


    LISTNUM OutlineDefault \l 3 答案为:C


    LISTNUM OutlineDefault \l 3 答案为:B;


    解析:电能表测量的整个家庭消耗电能的多少,一定安装在最前面。总开关控制整个电路,为了检修电路比较方便,要安装在电能表的后面。电路中电流过大会熔断保险丝,为了维修电路方便,保险装置安装在总开关的后面。故B正确。


    LISTNUM OutlineDefault \l 3 答案为:C


    LISTNUM OutlineDefault \l 3 答案为:B


    LISTNUM OutlineDefault \l 3 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:D


    LISTNUM OutlineDefault \l 3 答案为:C


    LISTNUM OutlineDefault \l 3 答案为:电路中总功率过大 2 200


    解析:由题图可知,小明家安装的空气开关只能允许使用的用电器总功率为2 200 W,空调、电饭锅都是大功率用电器,同时使用时“跳闸”是因过载造成。


    LISTNUM OutlineDefault \l 3 答案为:②④


    LISTNUM OutlineDefault \l 3 答案为:1 210 Ω 灯L直接接到火线上 小 2∶3


    解析:


    (1)灯泡正常工作时的电压为220 V,功率为40 W,则L正常工作时电阻为R==1 210 Ω。


    (2)由题中电路图可知,开关控制零线,火线直接进入灯泡,故该电路存在的安全隐患是灯L直接接到火线上。


    (3)白炽灯L'与L串联接入A、B之间时,电路中的总电阻变大,根据P=可知,在电压220 V不变时,电路中的总功率变小;根据R=可知,R∶R'=P'∶P=60 W∶40 W=3∶2,因串联电路各处的电流相等,所以根据U=IR可知UL'∶UL=R'∶R=2∶3。


    LISTNUM OutlineDefault \l 3 答案为:并联 大地


    LISTNUM OutlineDefault \l 3 答案为:火线;ab之间断路


    LISTNUM OutlineDefault \l 3 答案为:火;金属外壳。


    LISTNUM OutlineDefault \l 3 答案为:(1)过电流保护 过热保护 过电流保护


    限流保险丝 过热保护 温度保险丝


    (2)熔断


    (3)C


    解析:安全电压是不高于36 V的电压,将此保险丝接入220 V的家庭电路,它会熔断。温度保险丝和限流保险丝的工作原理不同;电力保险丝和电器仪表保险丝是按使用范围分类的;高、低分断能力保险丝是按分断能力分类的;大型、中型、小型及微型则是按保险丝体积分类的。


    LISTNUM OutlineDefault \l 3 解:(1)设空调工作时间为t,


    则空调消耗电能应为W=168.69 kW·h-168 kW·h=0.69 kW·h,


    t==0.5 h。


    (2)若空调正常工作,则应满足既制冷又制热,则功率应选择1 380 W,


    根据I==6.27 A,


    故电路中保险丝额定电流不应小于6.27 A。
