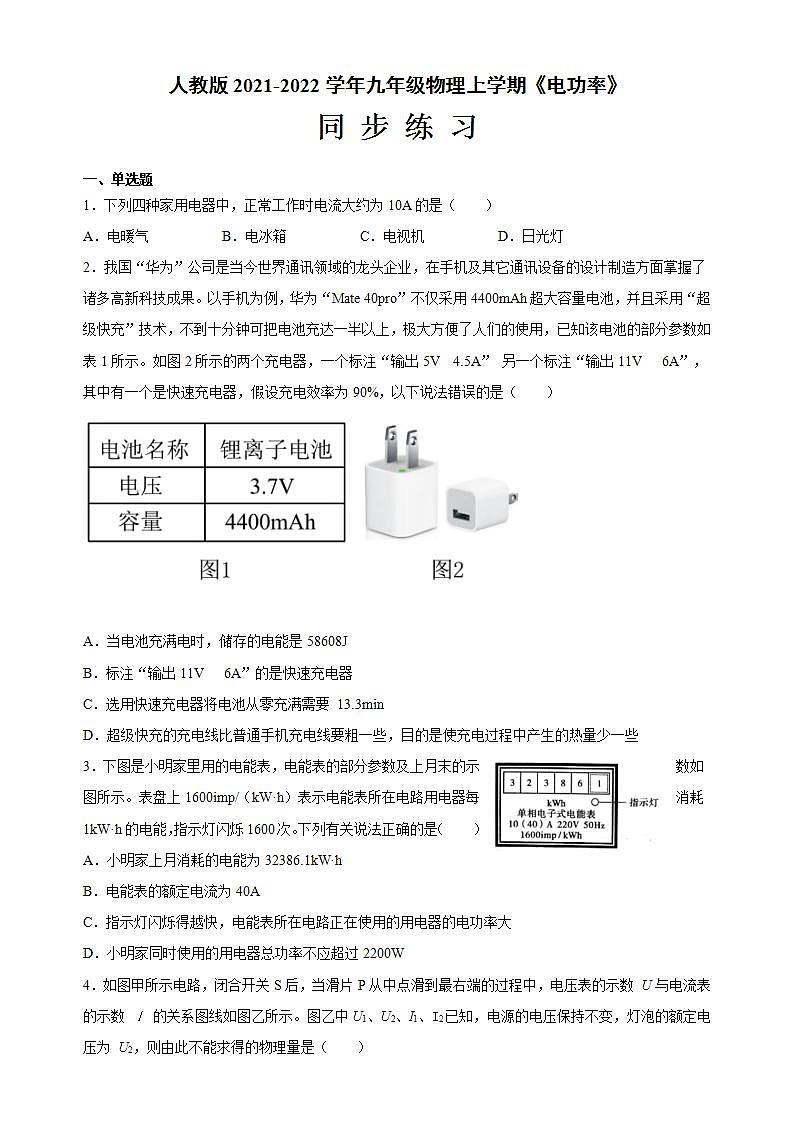

人教版九年级全册第2节 电功率课时作业
展开
这是一份人教版九年级全册第2节 电功率课时作业，共1页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．下列四种家用电器中，正常工作时电流大约为10A的是（ ）
A．电暖气B．电冰箱C．电视机D．日光灯
2．我国“华为”公司是当今世界通讯领域的龙头企业，在手机及其它通讯设备的设计制造方面掌握了诸多高新科技成果。以手机为例，华为“Mate 40pr”不仅采用4400mAh超大容量电池，并且采用“超级快充”技术，不到十分钟可把电池充达一半以上，极大方便了人们的使用，已知该电池的部分参数如表1所示。如图2所示的两个充电器，一个标注“输出5V 4.5A” 另一个标注“输出11V 6A”，其中有一个是快速充电器，假设充电效率为90%，以下说法错误的是（ ）
A．当电池充满电时，储存的电能是58608J
B．标注“输出11V 6A”的是快速充电器
C．选用快速充电器将电池从零充满需要 13.3min
D．超级快充的充电线比普通手机充电线要粗一些，目的是使充电过程中产生的热量少一些
3．下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。表盘上1600imp/（kW·h）表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。下列有关说法正确的是（ ）
A．小明家上月消耗的电能为32386.1kW·h
B．电能表的额定电流为40A
C．指示灯闪烁得越快，电能表所在电路正在使用的用电器的电功率大
D．小明家同时使用的用电器总功率不应超过2200W
4．如图甲所示电路，闭合开关S后，当滑片P从中点滑到最右端的过程中，电压表的示数 U与电流表的示数 Ⅰ 的关系图线如图乙所示。图乙中U1、U2、I1、I2已知，电源的电压保持不变，灯泡的额定电压为 U2，则由此不能求得的物理量是（ ）
A．电源电压B．滑动变阻器的最大电阻
C．滑片P在中点时电路消耗的功率D．电路消耗的最小功率
5．如图所示，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当右端固定，左端的铜环向右滑动时，下列判断正确的是（ ）
A．电流表示数变大，灯变暗B．电流表示数变小，灯变暗
C．电流表示数变小，灯变亮D．电流表示数变大，灯变亮
6．关于如图所示的电能表，下列说法正确的是（ ）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作1h，转盘转72圈
D．该电能表的单位为焦耳
二、填空题
7．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙所示。求：灯泡L1的电流是___________A，灯泡L2的电功率是___________W。
8．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V，甲、乙两灯的U﹣I关系如图所示，确保电路安全的前提下，两灯串联使用，电路两端的最大电压是________V，两灯并联使用，电路最大电流是________A。
9．图为长方体电阻，将其按_____（选填“AB”“CD”或“EF”）方向接入电路，电流最大：若将分别标有“8V 8W”和“8V 4W”的甲、乙两个灯泡串联在电路中。保证电路安全的情况下，较亮的是_____灯。
11．家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S按下，电饭锅处于加热状态，当感温铁氧体温度达到103℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态。某家用电饭锅内部电路简化示意图如图甲，某次使用该电饭锅在220V的电压下煮饭30分钟过程中，通过的电流随时间变化的图象如图乙。
（1）当锅内温度为100℃时，自动开关S与_______（选填“1”或“2”）连接，此时电饭锅处于_______（选填“加热“或“保温”）状态。
（2）该电饭锅此次工作中在保温阶段的功率_______和消耗的电能_______。
三、实验题
12．如图是“探究并联电路电流特点”的实验电路图，同学们进行了如下实验。
（1）根据图的实物电路来测量并联电路的总电流，当他闭合开关时，发现L1、L2均__________（选填“发光”或“不发光”），电路中有一根多余的导线，经你的观察你选择撤掉的是__________（选填“a”或“b”）。
（2）在进行实物连接时，开关应处于__________状态（选填“闭合”或“断开”）；
（3）在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是（______）
A．两个灯泡两端的电压大小不同 B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同 D．发光微弱的灯泡被短路
（4）小雷实验前设计了两种方案，甲：改变电源的电压；乙：更换其中的一个用电器。根据下表中的数据，你认为小雷采用了方案__________。
13．如图是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻。表中是它的部分参数。当开关S和S1都闭合时，电加热器处于______选填“加热”或“保温”）状态；电阻R1与R2的阻值之比是___________。
四、计算题
14．冬天打出来的果汁太凉，不宜直接饮用。如图所示，是小丽制作的“能加热的榨汁杯”及其内部电路简化结构示意图，该榨汁杯的部分参数如表所示。求：
（1）仅榨汁时的正常工作电流；
（2）R2的阻值；
（3）已知该榨汁杯正常工作时的加热效率为90%，给杯子盛满果汁并加热，使其温度升高30℃，需要加热多长时间。[，]
15．如图（甲）所示一款“充电式”暖手宝，能装满水。加热部分的简化电路图如图（乙）所示，该充电式暖手宝可以通过、两个开关的断开与闭合实现低温、高温两个档位的变化。只闭合时为低温档，功率为，再闭合时为高温档，功率为。暖手宝充电时将水加热到50℃时自动断电。电源电压保持不变，已知水的比热容，此时室温为28℃。请计算：
（1）暖手宝中水温度由28℃升高到50℃，需要吸收多少焦耳的热量？
（2）若用低温档加热，需要“充电”多长时间？（不考虑热量损失）
（3）电热丝的阻值是多少？（保留整数）
实验次数
I1/A
I2/A
I3/A
1
0.l
0.2
0.3
2
0.4
0.2
0.6
3
0.8
0.2
1.0
额定电压
220V
额定加热功率
1210W
额定保温功率
110W
榨汁杯部分参数表
额定电压
220V
加热功率
300W
保温功率
80W
榨汁功率
132W
容量
300mL
一、单选题
1．下列四种家用电器中，正常工作时电流大约为10A的是（ ）
A．电暖气B．电冰箱C．电视机D．日光灯
2．我国“华为”公司是当今世界通讯领域的龙头企业，在手机及其它通讯设备的设计制造方面掌握了诸多高新科技成果。以手机为例，华为“Mate 40pr”不仅采用4400mAh超大容量电池，并且采用“超级快充”技术，不到十分钟可把电池充达一半以上，极大方便了人们的使用，已知该电池的部分参数如表1所示。如图2所示的两个充电器，一个标注“输出5V 4.5A” 另一个标注“输出11V 6A”，其中有一个是快速充电器，假设充电效率为90%，以下说法错误的是（ ）
A．当电池充满电时，储存的电能是58608J
B．标注“输出11V 6A”的是快速充电器
C．选用快速充电器将电池从零充满需要 13.3min
D．超级快充的充电线比普通手机充电线要粗一些，目的是使充电过程中产生的热量少一些
3．下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。表盘上1600imp/（kW·h）表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。下列有关说法正确的是（ ）
A．小明家上月消耗的电能为32386.1kW·h
B．电能表的额定电流为40A
C．指示灯闪烁得越快，电能表所在电路正在使用的用电器的电功率大
D．小明家同时使用的用电器总功率不应超过2200W
4．如图甲所示电路，闭合开关S后，当滑片P从中点滑到最右端的过程中，电压表的示数 U与电流表的示数 Ⅰ 的关系图线如图乙所示。图乙中U1、U2、I1、I2已知，电源的电压保持不变，灯泡的额定电压为 U2，则由此不能求得的物理量是（ ）
A．电源电压B．滑动变阻器的最大电阻
C．滑片P在中点时电路消耗的功率D．电路消耗的最小功率
5．如图所示，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当右端固定，左端的铜环向右滑动时，下列判断正确的是（ ）
A．电流表示数变大，灯变暗B．电流表示数变小，灯变暗
C．电流表示数变小，灯变亮D．电流表示数变大，灯变亮
6．关于如图所示的电能表，下列说法正确的是（ ）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作1h，转盘转72圈
D．该电能表的单位为焦耳
二、填空题
7．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙所示。求：灯泡L1的电流是___________A，灯泡L2的电功率是___________W。
8．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V，甲、乙两灯的U﹣I关系如图所示，确保电路安全的前提下，两灯串联使用，电路两端的最大电压是________V，两灯并联使用，电路最大电流是________A。
9．图为长方体电阻，将其按_____（选填“AB”“CD”或“EF”）方向接入电路，电流最大：若将分别标有“8V 8W”和“8V 4W”的甲、乙两个灯泡串联在电路中。保证电路安全的情况下，较亮的是_____灯。
11．家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S按下，电饭锅处于加热状态，当感温铁氧体温度达到103℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态。某家用电饭锅内部电路简化示意图如图甲，某次使用该电饭锅在220V的电压下煮饭30分钟过程中，通过的电流随时间变化的图象如图乙。
（1）当锅内温度为100℃时，自动开关S与_______（选填“1”或“2”）连接，此时电饭锅处于_______（选填“加热“或“保温”）状态。
（2）该电饭锅此次工作中在保温阶段的功率_______和消耗的电能_______。
三、实验题
12．如图是“探究并联电路电流特点”的实验电路图，同学们进行了如下实验。
（1）根据图的实物电路来测量并联电路的总电流，当他闭合开关时，发现L1、L2均__________（选填“发光”或“不发光”），电路中有一根多余的导线，经你的观察你选择撤掉的是__________（选填“a”或“b”）。
（2）在进行实物连接时，开关应处于__________状态（选填“闭合”或“断开”）；
（3）在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是（______）
A．两个灯泡两端的电压大小不同 B．发光微弱的灯泡的灯丝断了
C．灯泡的规格不同 D．发光微弱的灯泡被短路
（4）小雷实验前设计了两种方案，甲：改变电源的电压；乙：更换其中的一个用电器。根据下表中的数据，你认为小雷采用了方案__________。
13．如图是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻。表中是它的部分参数。当开关S和S1都闭合时，电加热器处于______选填“加热”或“保温”）状态；电阻R1与R2的阻值之比是___________。
四、计算题
14．冬天打出来的果汁太凉，不宜直接饮用。如图所示，是小丽制作的“能加热的榨汁杯”及其内部电路简化结构示意图，该榨汁杯的部分参数如表所示。求：
（1）仅榨汁时的正常工作电流；
（2）R2的阻值；
（3）已知该榨汁杯正常工作时的加热效率为90%，给杯子盛满果汁并加热，使其温度升高30℃，需要加热多长时间。[，]
15．如图（甲）所示一款“充电式”暖手宝，能装满水。加热部分的简化电路图如图（乙）所示，该充电式暖手宝可以通过、两个开关的断开与闭合实现低温、高温两个档位的变化。只闭合时为低温档，功率为，再闭合时为高温档，功率为。暖手宝充电时将水加热到50℃时自动断电。电源电压保持不变，已知水的比热容，此时室温为28℃。请计算：
（1）暖手宝中水温度由28℃升高到50℃，需要吸收多少焦耳的热量？
（2）若用低温档加热，需要“充电”多长时间？（不考虑热量损失）
（3）电热丝的阻值是多少？（保留整数）
实验次数
I1/A
I2/A
I3/A
1
0.l
0.2
0.3
2
0.4
0.2
0.6
3
0.8
0.2
1.0
额定电压
220V
额定加热功率
1210W
额定保温功率
110W
榨汁杯部分参数表
额定电压
220V
加热功率
300W
保温功率
80W
榨汁功率
132W
容量
300mL
