初中物理第十六章 电压 电阻综合与测试测试题
展开
这是一份初中物理第十六章 电压 电阻综合与测试测试题，共17页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。
一、单选题(共15小题)

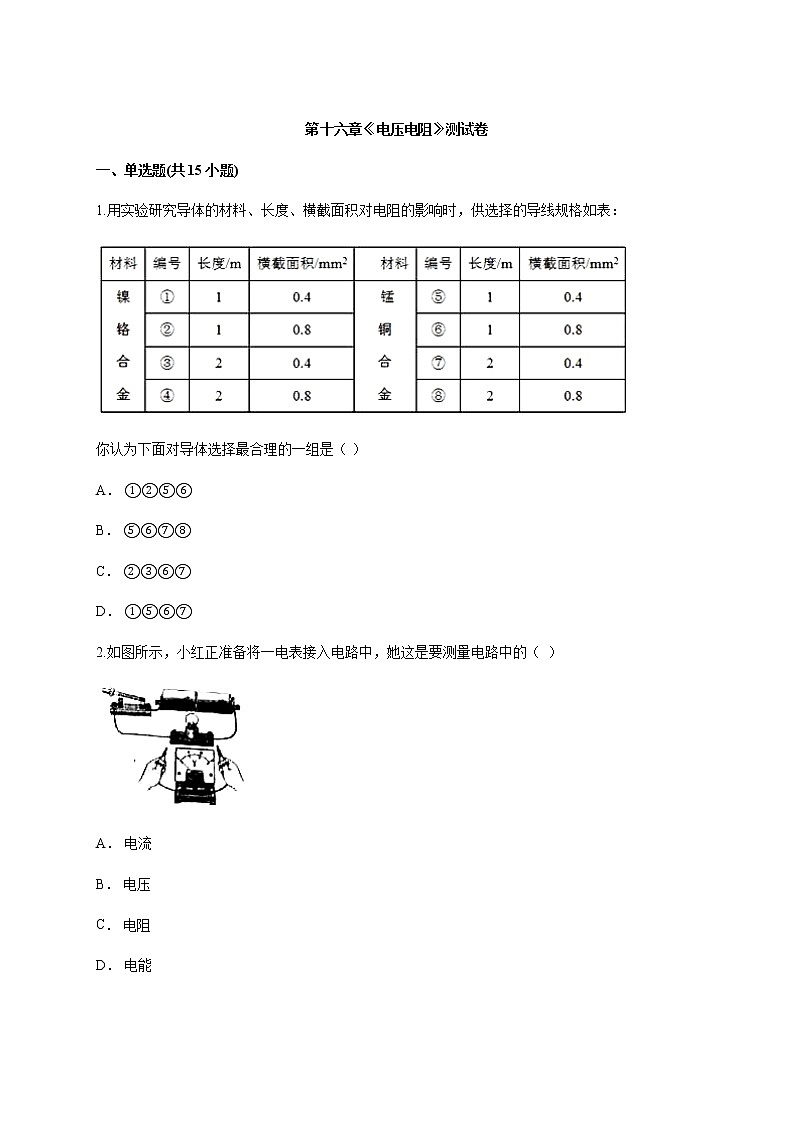

1.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：
你认为下面对导体选择最合理的一组是（ ）
A． ①②⑤⑥
B． ⑤⑥⑦⑧
C． ②③⑥⑦
D． ①⑤⑥⑦
2.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）
A． 电流
B． 电压
C． 电阻
D． 电能

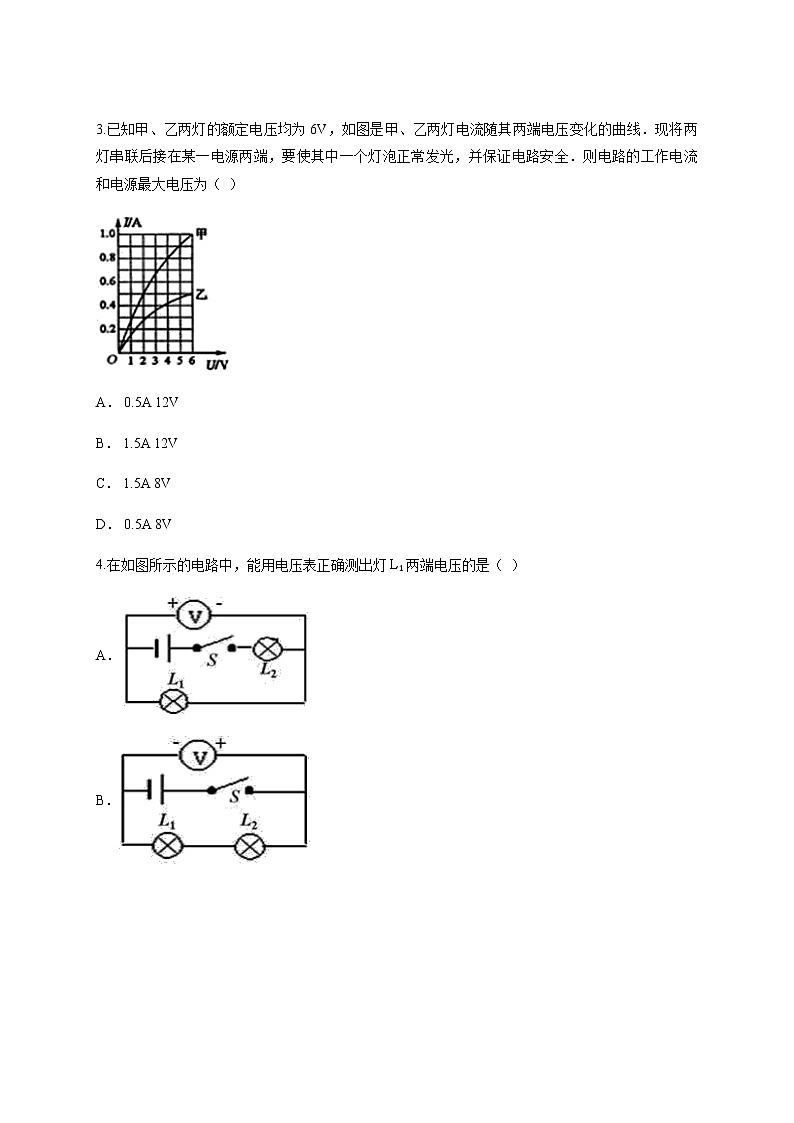

3.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（ ）
A． 0.5A 12V
B． 1.5A 12V
C． 1.5A 8V
D． 0.5A 8V
4.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（ ）
A．
B．
C．
D．
5.下列说法正确的是（ ）
A． 通过导体的电流为零，导体的电阻也为零
B． 通过导体的电流越大，导体的电阻一定越小
C． 导体两端的电压为零，导体的电阻也为零
D． 导体的电阻是导体本身的一种性质

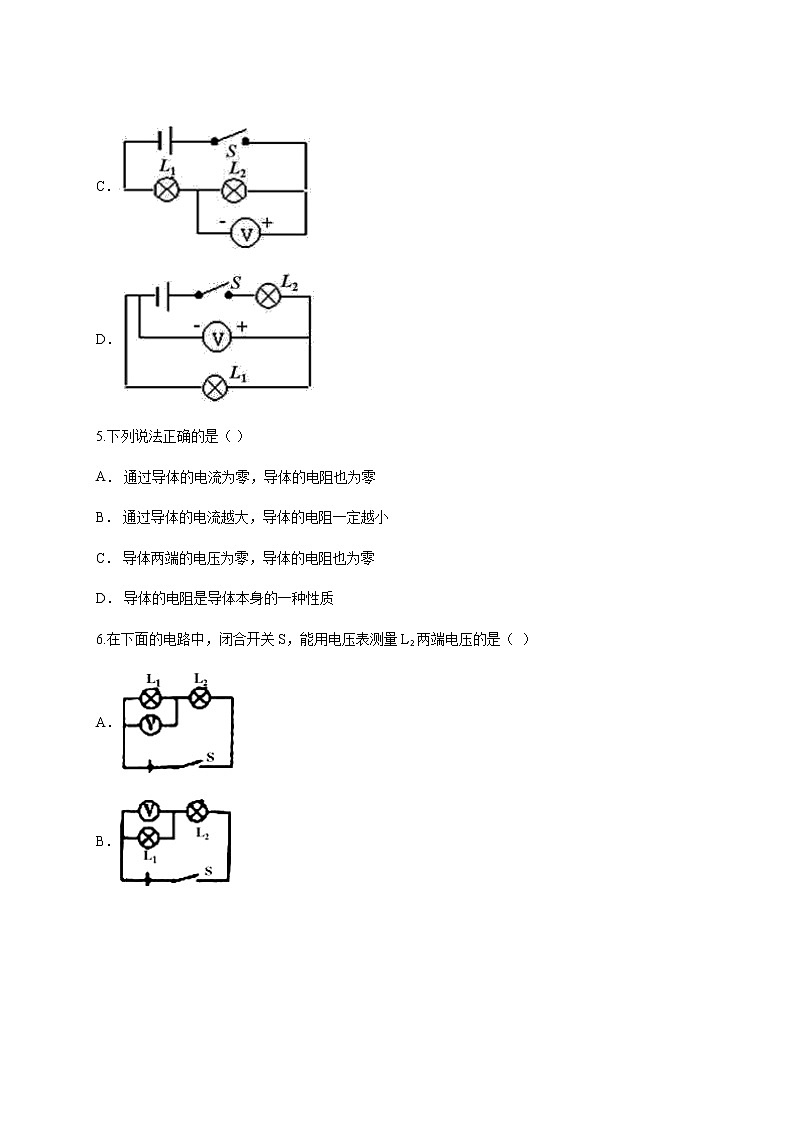

6.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（ ）
A．
B．
C．
D．
7.下列说法中，正确的是（ ）
A． 每一节干电池的电压都与电池组总电压相同
B． 四节干电池都串联时，总电压跟任何一节电池电压一样大
C． 四节干电池并联时，总电压等于四节电池的和
D． 四节干电池可组成6V的电源
8.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（ ）
A． RAB＞RCD
B． RAB=RCD
C． RAB＜RCD
D． 无法判断
9.关于电压下列说法错误的是（ ）
A． 电压是电路中形成电流的原因
B． 电源是电路中提供电压的装置
C． 电路中有电流，则电路中一定有电压
D． 电路中有电压则电路中一定有电流
10.把一段导体均匀拉长后，它的电阻将（ ）
A． 变大
B． 不变
C． 变小
D． 无法确定
11.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A． L1两端电压为2V
B． L1两端电压为4V
C． L2两端电压为4V
D． L1和L2两端电压之和为6V
12.下面的几种叙述中，哪一种是并联电路的特征（ ）
A． 电路中每一处电流都相等
B． 电路中任何一处断开都会引起断路
C． 各条支路上的电压都相等
D． 电路上各部分电路电压之和等于总电压
13.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A． 电流表、电流表、电压表
B． 电压表、电流表、电压表
C． 电压表、电流表、电流表
D． 电流表、电压表、电流表
14.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A． 4.8V、1.2V
B． 6V、1.2V
C． 1.2V、6V
D． 1.2V、4.8V
15.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（ ）
A． 因铁线坚硬，应选铁线
B． 因铝线易于架设，应选铝线
C． 因铁较便宜，应选铁线
D． 因铝线电阻小，应选铝线
二、填空题(共3小题)
16.如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡 ______ ，原因是玻璃变成了 ______ ；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡 ______ ，原因是钨丝的温度越高，它的电阻 ______ ．
17.如图是电器控制板上的调光开关，转动旋钮，灯泡的亮度发生变化，说明旋钮相当于电器元件中的 ______ ．
18.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是 ______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ______ ．（填“左”或“右”）移动．
三、实验题(共3小题)
19.小明学习了电流表与电压表知识后，进行了如下实验．
（1）在验证串联电路电压规律的实验中，小明进行了如下操作：
①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．
回答下列问题：
表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于 ______ ．
（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．
20.在“探究串联电路电压特点”的实验中：
（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上Ll、L2；
（2）连接电路时，开关必须处于 ______ 状态；
（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L1两端的电压为 ______ ；
（4）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 ______ ．
21.蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“”和““；电压表一个；导线若干．
（1）蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是 ______ V．
（2）蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点．这样做 ______ （选填“能”或“不能”）测量L2两端的电压，原因是 ______ ．
（3）测量AC间的电压UAC时，电压表量程应选用 ______ ．
（4）为了方便进行多次实验，还必须添加的一种器材是 ______ ，其作用是 ______
四、计算题(共3小题)
22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
答案解析
1.【答案】C
【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①⑤或②⑥或③⑦或④⑧；
如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①③或②④或⑤⑦或⑥⑧；
如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①②或③④或⑤⑥或⑦⑧；
从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．
2.【答案】B
【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用
3.【答案】D
【解析】甲乙两灯泡正常发光时的电压均为6V，
由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，
因串联电路中各处的电流相等，
所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；
由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U=U甲+U乙=2V+6V=8V，故A错误，D正确．
4.【答案】D
【解析】A、由图可知，电压表接到了L1的两端，且正负接线柱接反了，故A错误．
B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．
D、由图可知，电压表与L1并联，正负接线柱正确，故D正确．
5.【答案】D
【解析】导体的电阻是由导体的材料、长度和横截面积决定的，还与导体的温度有关，而与它两端所加电压和通过的电流无关，因而无论导体两端加不加电压，导体中有无电流，导体的电阻都是一定的．故选项A、B、C均是错误的，只有选项D正确．
6.【答案】C
【解析】由电压表的使用方法可知：电压表测量L2两端电压，因此电压表必须并联在L2的两端．
A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；
B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；
C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；
D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．
7.【答案】D
【解析】因为每节干电池的电压为1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．
A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；
B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；
C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；
D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．
8.【答案】A
【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．
9.【答案】D
【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；
B、电源是电路中提供电压的装置，故B不符题意；
C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C不符题意；
D、电路中有电压，且是通路，才有电流，故D符合题意.
10.【答案】A
【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．
11.【答案】B
【解析】因为电压表测L2两端的电压，
所以L2两端的电压U2=4V，
又因为L1、L2串联，则L1和L2两端电压之和为6V，
所以L1两端的电压为U1=U-U2=6V-4V=2V．
综上所述，选项A、C、D正确，B错误．
12.【答案】C
【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；
B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；
C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；
D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．
13.【答案】B
【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．
14.【答案】A
【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．
15.【答案】D
【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．
16.【答案】亮了；导体；变暗；越大．
【解析】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；
在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．
17.【答案】滑动变阻器
【解析】转动旋钮，连入电路中的电阻值发生变化，引起灯泡的功率发生变化，灯泡亮度就会发生变化，所以旋钮控制的电器元件相当于滑动变阻器．
18.【答案】AP；左
【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P之间的部分；由图中可知：变阻器接入电路中的是AP段．
当滑片P向左移动时，电阻的长度变短，连入电阻变小．
19.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系
【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；
（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；
20.【答案】（1）
（2）断开；
（3）2.6V；
（4）电压表正负接线柱接反．
【解析】（1）从电源正极开始依次经过开关、L2、L1回到电源负极，电压表并联在灯泡L1两端，电路图如下：
（2）在连接电路时，开关必须断开；
（3）由实物图可知，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在2V后面第6个小格上，读数为2V+0.1V×6=2.6V；
（4）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的．
21.【答案】（1）2.4；（2）不能；电压表正负接线柱接反；（3）0～15V；（4）滑动变阻器；改变电路中的电流（电压）．
【解析】（1）电压表的量程为0～3V，分度值为0.1V，示数为2.4V；
（2）只把电压表与A点连接的接线柱改接到C点，这样电压表的正负接线柱接法错误，不能测出L2两端的电压；
（3）AC两端的电压等于电源电压，等于6V，所以电压表应选择0～15V的量程；
（4）为了方便进行多次实验，可在电路中串联滑动变阻器来改变电路中的电流或电压．
22.【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.
24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．
一、单选题(共15小题)
1.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：
你认为下面对导体选择最合理的一组是（ ）
A． ①②⑤⑥
B． ⑤⑥⑦⑧
C． ②③⑥⑦
D． ①⑤⑥⑦
2.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）
A． 电流
B． 电压
C． 电阻
D． 电能
3.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（ ）
A． 0.5A 12V
B． 1.5A 12V
C． 1.5A 8V
D． 0.5A 8V
4.在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（ ）
A．
B．
C．
D．
5.下列说法正确的是（ ）
A． 通过导体的电流为零，导体的电阻也为零
B． 通过导体的电流越大，导体的电阻一定越小
C． 导体两端的电压为零，导体的电阻也为零
D． 导体的电阻是导体本身的一种性质
6.在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（ ）
A．
B．
C．
D．
7.下列说法中，正确的是（ ）
A． 每一节干电池的电压都与电池组总电压相同
B． 四节干电池都串联时，总电压跟任何一节电池电压一样大
C． 四节干电池并联时，总电压等于四节电池的和
D． 四节干电池可组成6V的电源
8.如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体，比较这两段导体的电阻大小，有（ ）
A． RAB＞RCD
B． RAB=RCD
C． RAB＜RCD
D． 无法判断
9.关于电压下列说法错误的是（ ）
A． 电压是电路中形成电流的原因
B． 电源是电路中提供电压的装置
C． 电路中有电流，则电路中一定有电压
D． 电路中有电压则电路中一定有电流
10.把一段导体均匀拉长后，它的电阻将（ ）
A． 变大
B． 不变
C． 变小
D． 无法确定
11.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A． L1两端电压为2V
B． L1两端电压为4V
C． L2两端电压为4V
D． L1和L2两端电压之和为6V
12.下面的几种叙述中，哪一种是并联电路的特征（ ）
A． 电路中每一处电流都相等
B． 电路中任何一处断开都会引起断路
C． 各条支路上的电压都相等
D． 电路上各部分电路电压之和等于总电压
13.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A． 电流表、电流表、电压表
B． 电压表、电流表、电压表
C． 电压表、电流表、电流表
D． 电流表、电压表、电流表
14.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A． 4.8V、1.2V
B． 6V、1.2V
C． 1.2V、6V
D． 1.2V、4.8V
15.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（ ）
A． 因铁线坚硬，应选铁线
B． 因铝线易于架设，应选铝线
C． 因铁较便宜，应选铁线
D． 因铝线电阻小，应选铝线
二、填空题(共3小题)
16.如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡 ______ ，原因是玻璃变成了 ______ ；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡 ______ ，原因是钨丝的温度越高，它的电阻 ______ ．
17.如图是电器控制板上的调光开关，转动旋钮，灯泡的亮度发生变化，说明旋钮相当于电器元件中的 ______ ．
18.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是 ______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ______ ．（填“左”或“右”）移动．
三、实验题(共3小题)
19.小明学习了电流表与电压表知识后，进行了如下实验．
（1）在验证串联电路电压规律的实验中，小明进行了如下操作：
①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．
回答下列问题：
表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于 ______ ．
（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．
20.在“探究串联电路电压特点”的实验中：
（1）请在图2虚线框中画出与图1对应的电路图，并在电路图中标上Ll、L2；
（2）连接电路时，开关必须处于 ______ 状态；
（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图3所示，则此时灯L1两端的电压为 ______ ；
（4）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是 ______ ．
21.蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“”和““；电压表一个；导线若干．
（1）蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是 ______ V．
（2）蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点．这样做 ______ （选填“能”或“不能”）测量L2两端的电压，原因是 ______ ．
（3）测量AC间的电压UAC时，电压表量程应选用 ______ ．
（4）为了方便进行多次实验，还必须添加的一种器材是 ______ ，其作用是 ______
四、计算题(共3小题)
22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
答案解析
1.【答案】C
【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①⑤或②⑥或③⑦或④⑧；
如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①③或②④或⑤⑦或⑥⑧；
如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①②或③④或⑤⑥或⑦⑧；
从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．
2.【答案】B
【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用
3.【答案】D
【解析】甲乙两灯泡正常发光时的电压均为6V，
由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，
因串联电路中各处的电流相等，
所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；
由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U=U甲+U乙=2V+6V=8V，故A错误，D正确．
4.【答案】D
【解析】A、由图可知，电压表接到了L1的两端，且正负接线柱接反了，故A错误．
B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．
C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．
D、由图可知，电压表与L1并联，正负接线柱正确，故D正确．
5.【答案】D
【解析】导体的电阻是由导体的材料、长度和横截面积决定的，还与导体的温度有关，而与它两端所加电压和通过的电流无关，因而无论导体两端加不加电压，导体中有无电流，导体的电阻都是一定的．故选项A、B、C均是错误的，只有选项D正确．
6.【答案】C
【解析】由电压表的使用方法可知：电压表测量L2两端电压，因此电压表必须并联在L2的两端．
A、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；
B、L1和L2两灯串联，电压表并联在L1的两端，测量的是L1两端电压，不符合题意；
C、L1和L2两灯串联，电压表并联在L2的两端，测量的是L2两端电压，符合题意；
D、开关断开，电压表测量的是电源电压；开关闭合，电压表测量的是L1两端电压，不符合题意．
7.【答案】D
【解析】因为每节干电池的电压为1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．
A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；
B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；
C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；
D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．
8.【答案】A
【解析】因为同种材料的导体长度越长、横截面积越小导体的电阻会越大，所以导体AB的电阻大于导体CD的电阻．
9.【答案】D
【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；
B、电源是电路中提供电压的装置，故B不符题意；
C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C不符题意；
D、电路中有电压，且是通路，才有电流，故D符合题意.
10.【答案】A
【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．
11.【答案】B
【解析】因为电压表测L2两端的电压，
所以L2两端的电压U2=4V，
又因为L1、L2串联，则L1和L2两端电压之和为6V，
所以L1两端的电压为U1=U-U2=6V-4V=2V．
综上所述，选项A、C、D正确，B错误．
12.【答案】C
【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；
B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；
C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；
D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．
13.【答案】B
【解析】电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路．
14.【答案】A
【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．
15.【答案】D
【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．
16.【答案】亮了；导体；变暗；越大．
【解析】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；
在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．
17.【答案】滑动变阻器
【解析】转动旋钮，连入电路中的电阻值发生变化，引起灯泡的功率发生变化，灯泡亮度就会发生变化，所以旋钮控制的电器元件相当于滑动变阻器．
18.【答案】AP；左
【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P之间的部分；由图中可知：变阻器接入电路中的是AP段．
当滑片P向左移动时，电阻的长度变短，连入电阻变小．
19.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系
【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；
（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；
20.【答案】（1）
（2）断开；
（3）2.6V；
（4）电压表正负接线柱接反．
【解析】（1）从电源正极开始依次经过开关、L2、L1回到电源负极，电压表并联在灯泡L1两端，电路图如下：
（2）在连接电路时，开关必须断开；
（3）由实物图可知，电压表选择的是0～3V量程，对应的分度值是0.1V，指针指在2V后面第6个小格上，读数为2V+0.1V×6=2.6V；
（4）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的．
21.【答案】（1）2.4；（2）不能；电压表正负接线柱接反；（3）0～15V；（4）滑动变阻器；改变电路中的电流（电压）．
【解析】（1）电压表的量程为0～3V，分度值为0.1V，示数为2.4V；
（2）只把电压表与A点连接的接线柱改接到C点，这样电压表的正负接线柱接法错误，不能测出L2两端的电压；
（3）AC两端的电压等于电源电压，等于6V，所以电压表应选择0～15V的量程；
（4）为了方便进行多次实验，可在电路中串联滑动变阻器来改变电路中的电流或电压．
22.【答案】解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V．
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．
【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．
23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.
24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；
所以U1=U2=U=6V，
通过L1的电流为：
I1=I-I2=0.5A-0.4A=0.1A．
答：通过L1的电流为0.1A，L2两端的电压为6V．
【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．
相关试卷
物理九年级全册第十六章 电压 电阻综合与测试单元测试巩固练习： 这是一份物理九年级全册第十六章 电压 电阻综合与测试单元测试巩固练习，共9页。试卷主要包含了选择题，填空题，作图与实验探究题等内容，欢迎下载使用。
物理第十六章 电压 电阻综合与测试单元测试课后作业题： 这是一份物理第十六章 电压 电阻综合与测试单元测试课后作业题，共13页。试卷主要包含了单项选择题，填空题，作图题，实验探究题等内容，欢迎下载使用。
初中物理人教版九年级全册第1节 电压课时练习： 这是一份初中物理人教版九年级全册第1节 电压课时练习，共14页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
