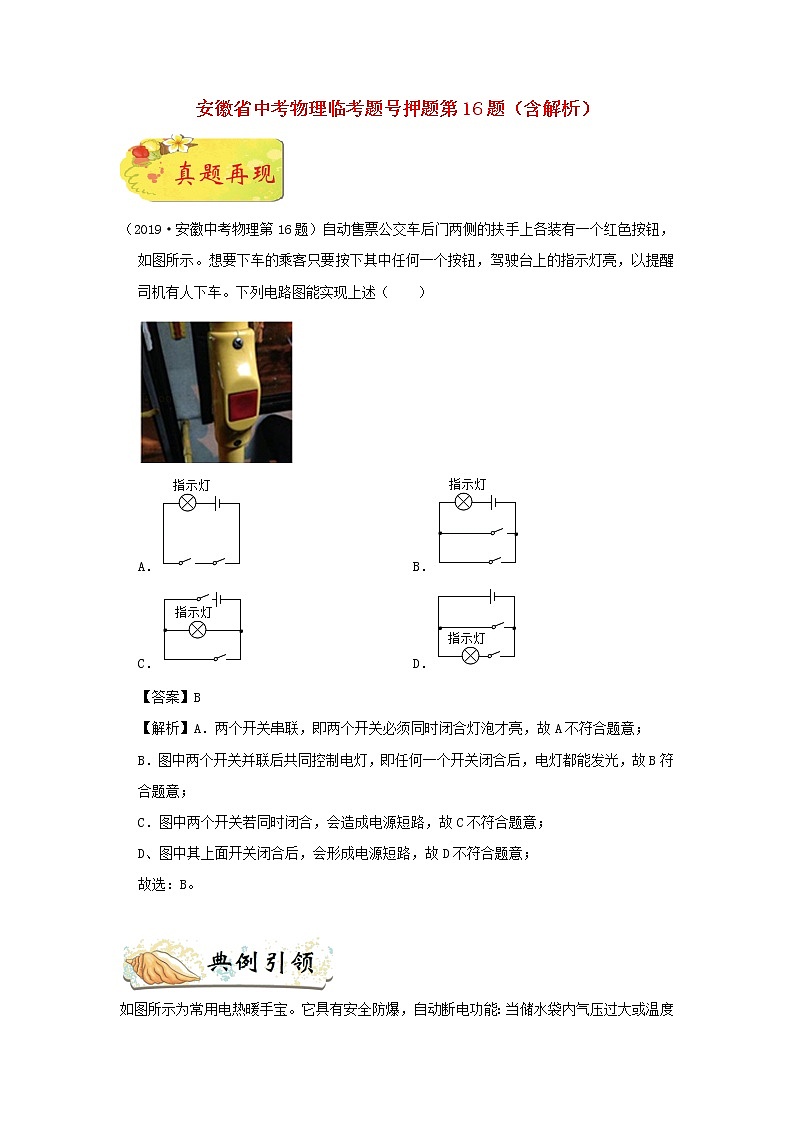

（2019·安徽中考物理第16题）自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图所示。想要下车的乘客只要按下其中任何一个按钮，驾驶台上的指示灯亮，以提醒司机有人下车。下列电路图能实现上述（　　）

A． B．

C． D．

【答案】B

【解析】A．两个开关串联，即两个开关必须同时闭合灯泡才亮，故A不符合题意；

B．图中两个开关并联后共同控制电灯，即任何一个开关闭合后，电灯都能发光，故B符合题意；

C．图中两个开关若同时闭合，会造成电源短路，故C不符合题意；

D、图中其上面开关闭合后，会形成电源短路，故D不符合题意；

故选：B。

如图所示为常用电热暖手宝。它具有安全防爆，自动断电功能：当储水袋内气压过大或温度过高时，压力开关S1和温控开关S2都会单独自动切断电路，同时指示灯熄灭，保证电路安全使用。下图能正确表示该电热暖手宝电路示意图的是（　　）

A． B．

C． D．

【答案】B

【解析】经分析可知，压力开关S1和温控开关S2串联，共同控制指示灯和加热电阻。

A．由电路图可知，只要压力开关S1闭合，无论温控开关S2是否闭合，加热电阻都能工作，故A不符合题意；

B．由电路图可知，压力开关S1和温控开关S2串联，共同控制指示灯和加热电阻，故B符合题意；

C．由电路图可知，只要压力开关S1闭合，无论温控开关S2是否闭合，指示灯都亮，故C不符合题意；

D．由电路图可知，只要温控开关S2闭合，无论压力开关S1是否闭合，指示灯都不亮，故D不符合题意。

故选：B。

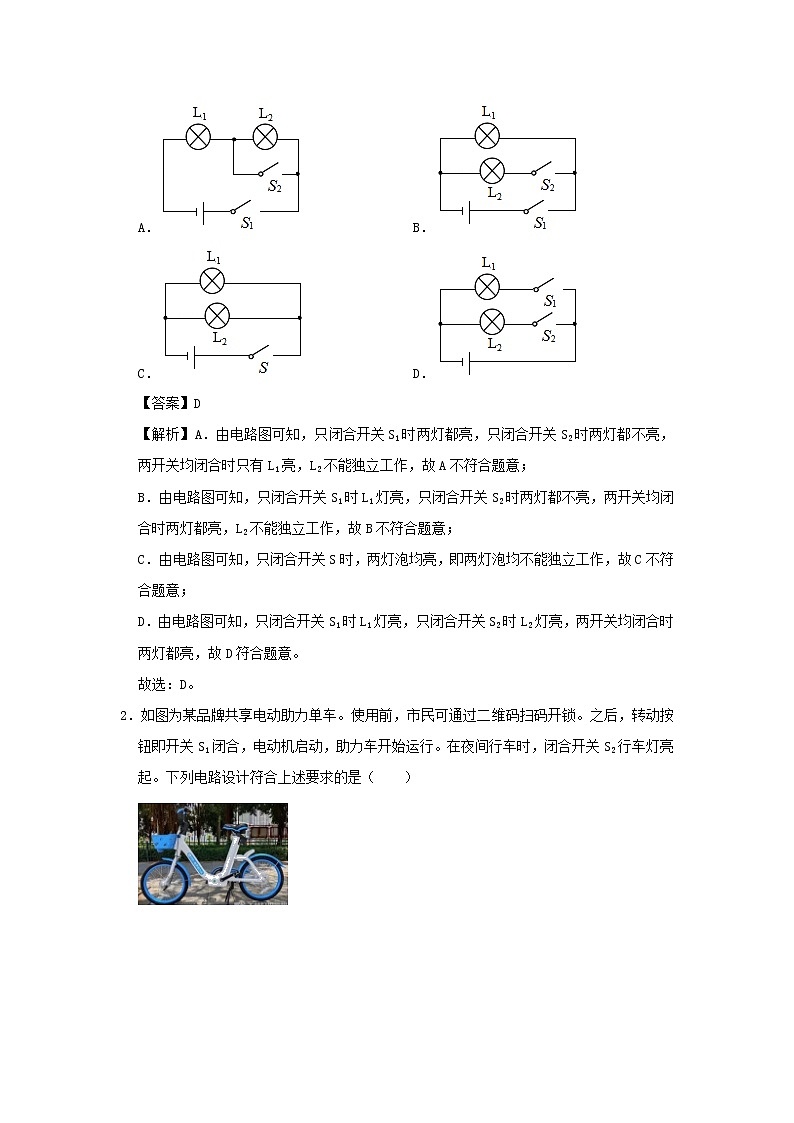

1．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）

A． B．

C． D．

【答案】D

【解析】A．由电路图可知，只闭合开关S1时两灯都亮，只闭合开关S2时两灯都不亮，两开关均闭合时只有L1亮，L2不能独立工作，故A不符合题意；

B．由电路图可知，只闭合开关S1时L1灯亮，只闭合开关S2时两灯都不亮，两开关均闭合时两灯都亮，L2不能独立工作，故B不符合题意；

C．由电路图可知，只闭合开关S时，两灯泡均亮，即两灯泡均不能独立工作，故C不符合题意；

D．由电路图可知，只闭合开关S1时L1灯亮，只闭合开关S2时L2灯亮，两开关均闭合时两灯都亮，故D符合题意。

故选：D。

2．如图为某品牌共享电动助力单车。使用前，市民可通过二维码扫码开锁。之后，转动按钮即开关S1闭合，电动机启动，助力车开始运行。在夜间行车时，闭合开关S2行车灯亮起。下列电路设计符合上述要求的是（　　）

A． B．

C． D．

【答案】D

【解析】经分析可知，电动机和行车灯并联，且各有一个开关控制。

A．由电路图可知，开关S2闭合时，会造成电源短路，故A错误；

B．由电路图可知，只有两开关均闭合时电动机和行车灯才能工作，它们不能独立工作，故B错误；

C．由电路图可知，闭合开关S1时行车灯亮、电动机不工作，故C错误；

D．由电路图可知，电动机和行车灯并联，且各有一个开关控制，故D正确。

故选：D。

3．在参观未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。用脚踩其中任何一个模块，与模块连接的电视上（用灯泡代替）就会播放对应的教育短片。下列电路设计合理的是（　　）

A．

B．

C．

D．

【答案】A

【解析】由题意可知，“沉迷网络”和“交友不慎”两个圆形模块（开关），用脚踩其中任何一个模块，与模块连接的电视上就会播放对应的教育短片，

则两模块可以独立工作、互不影响，即两灯泡应并联，且各有一个开关控制，由选项可知，只有A选项符合。

故选：A。

4．某市公园景观优美，为了保护花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器。要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是（　　）

A． B．

C． D．

【答案】C

【解析】由题意可知，正常情况下（开关接通），导线把电铃短路，灯亮铃不响；只有导线断开时（开关断开），电铃才响，但灯泡一直是亮的。

A．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯亮、铃不响，故A不符合题意；

B．由电路图可知，正常情况下，灯亮同时铃响，有人畜闯入花园时，灯不亮、铃不响，故B不符合题意；

C．由电路图可知，正常情况下，灯亮，电铃被短路不响，有人畜闯入花园时，灯泡和电铃串联，灯亮同时铃响，故C符合题意；

D．由电路图可知，正常情况下，会造成电源短路，有人畜闯入花园时，灯泡和电铃并联，灯亮同时铃响，故D不符合题意。

故选：C。

5．小明同学想为医院病房设计呼叫电路，方便患者和医护人员联系，在患者需要护理时，闭合床头开关，值班室电铃就会响起，同时对应病房的灯就会亮，从而及时通知值班室里的护士，图中最合理的设计方案是（　　）

A．

B．

C．

D．

【答案】C

【解析】由题意知，只要按下开关，电铃就会响起，说明电铃连接在干路上，患者按下开关，对应病房的灯亮起，说明一个开关控制一个灯，且各灯之间是并联的，故C图符合题意。

故选：C。

6．“遵守交通规则，做文明出行的北京人”。如图所示的交通信号灯，由红灯、黄灯和绿灯组成，红、黄、绿信号灯每次只能亮其中一盏灯，如图所示的电路图中能实现上述要求的是（　　）

A． B．

C． D．

【答案】D

【解析】红、黄、绿信号灯每次只能亮其中一盏灯，即三个灯互不影响，故三个灯应并联，每个开关只控制一个灯，只有D正确，ABC错误。

故选：D。

7．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，如图中设计的电路符合要求的是（　　）

A． B．

C． D．

【答案】B

【解析】A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；

B．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故B符合题意；

C．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故C不符合题意；

D．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故D不符合题意。

故选：B。

8．自动售票公交车后门两侧的扶手上各装有一个红色按钮开关（如图所示，图中只显示出其中的一个按钮），当乘客遇到紧急情况想要下车时，只要按下其中任何一个红色按钮（相当于闭合开关），驾驶台上的指示灯就发光，同时电铃响起，提醒司机有人要求下车。在图的电路图中符合上述要求的是（　　）

A． B．

C． D．

【答案】D

【解析】A．图中电铃与灯并联，开关S1只控制电铃，S2只控制指示灯，当开关S2闭合后，指示灯亮，但电铃不响，只闭合S1时，电铃响灯不亮，故A不符合题意；

B．两个开关串联，即两个开关必须同时闭合时，电铃才能发声、指示灯才能亮，故B不符合题意；

C．开关S1为总开关，灯与电铃串联后再与开关S2并联，因此只闭合开关S2时，电铃不响指示灯不亮，故C不符合题意；

D．图中指示灯与电铃并联，两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃发声、指示灯亮，故D符合题意。

故选：D。

9．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电其中“光控开关”能在天黑时自动闭合，天亮时自动断开：“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（　　）

A． B．

C． D．

【答案】B

【解析】根据题意可知，只有当“光控开关”和“声控开关”都闭合时灯才能亮，否则灯泡不亮；

A．由电路图可知，声控开关和光控开关同时闭合时，会造成电源短路，灯泡不亮，故A不符合题意；

B．由电路图可知，只有声控开关和光控开关同时闭合时，灯泡才亮，故B符合题意；

C．由电路图可知，只闭合声控开关或只闭合光控开关时，灯泡都能亮，故C不符合题意；

D．由电路图可知，闭合光控开关时，会造成电源短路，故D不符合题意。

故选：B。

10．如图所示是一种智能门锁，内部装有电路。只要在锁面输入正确的主人预设密码或识别出正确的主人预设指纹（分别相当于一只开关），门锁上的LED灯就发出绿光，门就会自动打开。下列电路符合要求的是（　　）

A． B．

C． D．

【答案】A

【解析】A．由电路图可知，闭合两个开关中的任意一个时，LED灯均会发光，故A符合题意；

B．由电路图可知，两开关均闭合时会造成电源短路，故B不符合题意；

C．由电路图可知，两个开关的闭合与断开不会影响灯泡的亮暗，故C不符合题意；

D．由电路图可知，闭合上面开关时会造成电源短路，故D不符合题意。

故选：A。

11．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如图2所示的电路图中符合这一情况的是（　　）

A．

B．

C．

D．

【答案】C

【解析】由题知，两个洗手间都有人并锁住时（即两个开关都闭合），灯亮；如果两洗手间都没有人或者只有一个有人时，灯不亮。

A、由电路图可知，闭合任意一个开关，灯泡都能发光，不符合题意，故A不正确；

BD、由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，故BD不正确；

C、由电路图可知，两开关都闭合时灯泡发光，两开关都断开或者只断开一个开关时，灯不亮，符合题意，故C正确；

故选：C。
