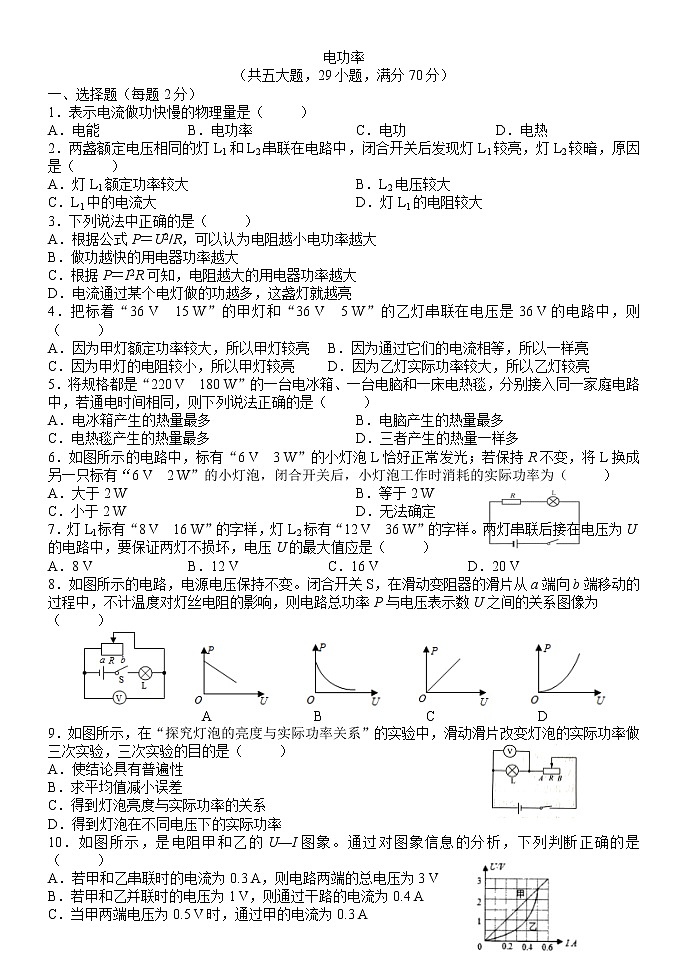

2022年中考物理二轮复习练习电功率

电功率

（共五大题，29小题，满分70分）

一、选择题（每题2分）

1．表示电流做功快慢的物理量是（     ）

A．电能    B．电功率    C．电功    D．电热

2．两盏额定电压相同的灯L1和L2串联在电路中，闭合开关后发现灯L1较亮，灯L2较暗，原因是（     ）

A．灯L1额定功率较大      B．L2电压较大

C．L1中的电流大        D．灯L1的电阻较大

3．下列说法中正确的是（     ）

A．根据公式P＝U2/R，可以认为电阻越小电功率越大

B．做功越快的用电器功率越大

C．根据P＝I2R可知，电阻越大的用电器功率越大

D．电流通过某个电灯做的功越多，这盏灯就越亮

4．把标着“36 V  15 W”的甲灯和“36 V  5 W”的乙灯串联在电压是36 V的电路中，则（     ）

A．因为甲灯额定功率较大，所以甲灯较亮 B．因为通过它们的电流相等，所以一样亮

C．因为甲灯的电阻较小，所以甲灯较亮  D．因为乙灯实际功率较大，所以乙灯较亮

5．将规格都是“220 V  180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（     ）

A．电冰箱产生的热量最多      B．电脑产生的热量最多

C．电热毯产生的热量最多      D．三者产生的热量一样多

6．如图所示的电路中，标有“6 V  3 W”的小灯泡L恰好正常发光；若保持R不变，将L换成另一只标有“6 V  2 W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率为（     ）

A．大于2 W         B．等于2 W

C．小于2 W         D．无法确定

7．灯Ll标有“8 V  16 W”的字样，灯L2标有“12 V  36 W”的字样。两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（     ）

A．8 V    B．12 V    C．16 V    D．20 V

8．如图所示的电路，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图像为（     ）

A      B      C      D

9．如图所示，在“探究灯泡的亮度与实际功率关系”的实验中，滑动滑片改变灯泡的实际功率做三次实验，三次实验的目的是（     ）

A．使结论具有普遍性

B．求平均值减小误差

C．得到灯泡亮度与实际功率的关系

D．得到灯泡在不同电压下的实际功率

10．如图所示，是电阻甲和乙的U—I图象。通过对图象信息的分析，下列判断正确的是（     ）

A．若甲和乙串联时的电流为0.3 A，则电路两端的总电压为3 V

B．若甲和乙并联时的电压为1 V，则通过干路的电流为0.4 A

C．当甲两端电压为0.5 V时，通过甲的电流为0.3 A

D．当甲、乙并联在2.5 V的电路中时，消耗的总功率为2.5 W

11．如图所示，电源电压不变，当滑动变阻器的滑片P由右端向中点移动时，下列说法正确的是（     ）

A．灯泡变亮

B．电流表示数不变

C．电路的总功率减小

D．电压表与电流表示数的比值变小

12．如图所示，电源电压和灯L的电阻不变，灯L上标有“6 V  3 W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0 A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（     ）

A．3 V  0.75 W

B．3 V  1.5 W

C．6 V  0.75 W

D．6 V  1.5 W

13．（多选）甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则（     ）

 A．甲灯的电阻比乙灯的小     B．甲灯两端的电压比乙灯的大

 C．通过甲灯的电流比乙灯的大    D．相同时间内，甲灯消耗的电能比乙灯多

14．（多选）在如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，两表均有示数。将滑动变阻器的滑片P从b端滑到中点过程中，下列说法正确的是（     ）

A．小灯泡亮度变暗          B．电压表示数不变，电流表示数变大

C．电路总功率变大          D．R₁电流变化量小于灯泡电流变化量

15．（多选）小灯泡L上标有“2.5 V”字样，它的电阻随它两端电压变化的图像如图甲所示。将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为6 V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法正确的是（     ）

A．开关S断开时，小灯泡L的电阻为0 Ω

B．开关S闭合时，小灯泡L的电阻为10 Ω

C．小灯泡L的额定功率为0.625 W

D．电阻R0的阻值为14 Ω

16．（多选）如图甲所示，R₁是阻值10 Ω的定值电阻，滑动变阻器R₂的规格为“25 Ω  2 A”，滑动变阻器的功率P与其电阻R₂的关系图象如图乙所示，则下列说法正确的是（     ）

A．电源电压为3 V

B．R₂消耗的最大功率0.25 W

C．电路的总功率最大值为0.9 W

D．R₂消耗的功率最大时，电路中电流0.3 A

二、填空题（每空1分）

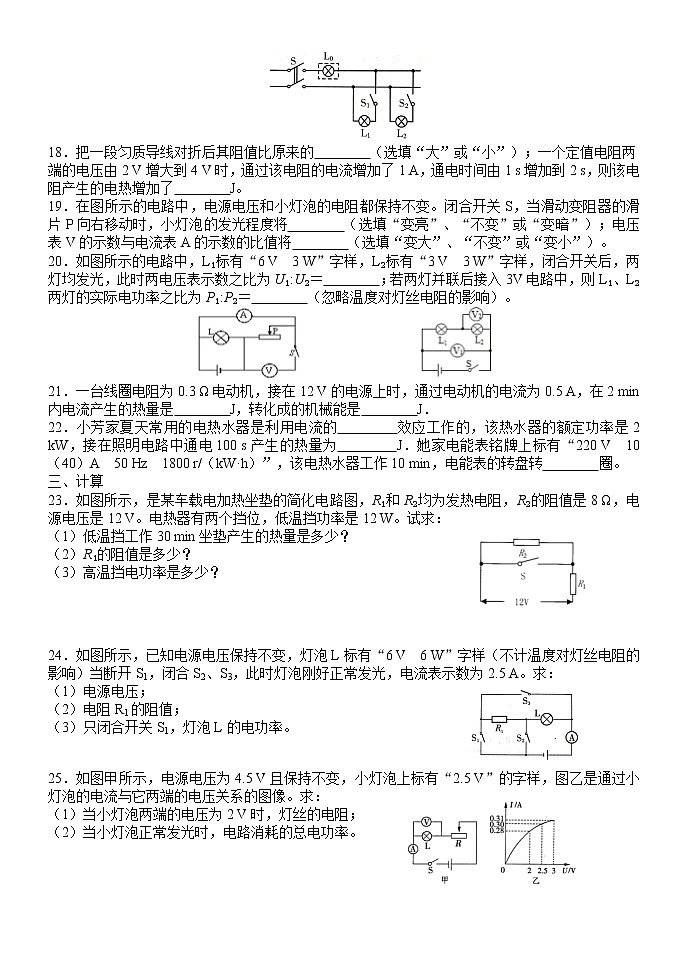

17．家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测：如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为校验灯，与熔断的保险丝并联，然后只闭合S、S1，若L0发出暗红色的光（发光不正常），说明L1        ；只闭合S、S2，若L0正常发光，说明L2        ，若此时L无反应，说明L2不正常，说明L0        。（均填“正常”、“短路”或“断路”）。

18．把一段匀质导线对折后其阻值比原来的        （选填“大”或“小”）；一个定值电阻两端的电压由2 V增大到4 V时，通过该电阻的电流增加了1 A，通电时间由1 s增加到2 s，则该电阻产生的电热增加了        J。

19．在图所示的电路中，电源电压和小灯泡的电阻都保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，小灯泡的发光程度将        （选填“变亮”、“不变”或“变暗”）；电压表V的示数与电流表A的示数的比值将        （选填“变大”、“不变”或“变小”）。

20．如图所示的电路中，L₁标有“6 V  3 W”字样，L₂标有“3 V  3 W”字样，闭合开关后，两灯均发光，此时两电压表示数之比为U₁:U₂＝        ；若两灯并联后接入3V电路中，则L₁、L₂两灯的实际电功率之比为P₁:P₂＝        （忽略温度对灯丝电阻的影响）。

21．一台线圈电阻为0.3 Ω电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是        J，转化成的机械能是        J．

22．小芳家夏天常用的电热水器是利用电流的        效应工作的，该热水器的额定功率是2 kW，接在照明电路中通电100 s产生的热量为        J．她家电能表铭牌上标有“220 V  10（40）A  50 Hz  1800 r/（kW·h）”，该电热水器工作10 min，电能表的转盘转        圈。

三、计算

23．如图所示，是某车载电加热坐垫的简化电路图，R₁和R₂均为发热电阻，R₂的阻值是8 Ω，电源电压是12 V。电热器有两个挡位，低温挡功率是12 W。试求：

（1）低温挡工作30 min坐垫产生的热量是多少？

（2）R₁的阻值是多少？

（3）高温挡电功率是多少？

24．如图所示，已知电源电压保持不变，灯泡L标有“6 V  6 W”字样（不计温度对灯丝电阻的影响）当断开S1，闭合S2、S3，此时灯泡刚好正常发光，电流表示数为2.5 A。求：

（1）电源电压；

（2）电阻R1的阻值；

（3）只闭合开关S1，灯泡L的电功率。

25．如图甲所示，电源电压为4.5 V且保持不变，小灯泡上标有“2.5 V”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图像。求：

（1）当小灯泡两端的电压为2 V时，灯丝的电阻；

（2）当小灯泡正常发光时，电路消耗的总电功率。

四、简答

26．小明晚上开台灯做作业，由于天气很热，小明把家里得空调打开，他发现台灯明显变暗了，这是为什么？请你解释这个现象。

27．市场上有一种即热式电加热器，小巧轻盈，即开即热，无需等待，功率一般为6 kW~12 kW左右。这种电加热器需铺设专用线路方可使用，导线一般要4平方毫米以上。请解释：

（1）这种电加热器为什么能“即开即热”；

（2）安装这种即热式电加热器为什么选择较粗的导线。

五、综合

28．在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5 V的小灯泡，滑动变阻器、开关，导线若干，实物电路如图甲所示。

（1）甲图中有一根导线连接错误，在导线上画“×”并在图上改正（所画导线不能交叉）。

（2）改正错误后进行实验，根据实验数据描出的小灯泡的I—U图像如图乙所示，则小灯泡额定功率是        W；

（3）仅用该实验装置中的器材，以下探究活动不能够完成的是        。

A．测量小灯泡的电阻                      B．探究串联电路电流的特点

C．探究串联电路电压的特点                D．探究电流与电压的关系

（4）完成上面实验后，小明又设计如图丙所示的电路，测出了额定电流为I额，求小灯泡L₂的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R₁，滑动变阻器R₂的最大阻值为R₂）

①只闭合开关S和S₂，移动R1滑片，使电流表示数为I额。

②只闭合开管S和S₁，保持R1滑片位置不动，移动R₂滑片，使电流表的示数为I额。保持滑动变阻器R₂的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I₂，则小灯泡额定功率的表达式P额＝        。（用I额、I₁、I₂、R₁、R₂中的字母表示）

29．为了探究电流产生的热量跟什么因素有关，王军设计了如下图所示的家甲、乙两种装置，他将两端阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。

（1）在这个实验中，电流产生的热量多少是通过                体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫        ，这种方法在物理学研究中经常用到，请举一例：                        。

（2）甲装置可探究电流产生的热量与        的关系。

（3）在装置甲、乙的来两次实验中，通过比较相同时间里气球B与D的变化情况可探究电流产生的热量与        的关系。

（4）在甲、乙两装置同时实验，在相同的通电时间里，与气球        （填气球字母标号）相通的电阻丝产生热量最多。

（5）教材上的实验装置如图丙所示（烧瓶与图中的相同）。比较甲、乙和丙图所示的两种不同的实验装置，你认为较好的装置        ，理由是：                        。

答案

一、选择

1~5．BDBDC  6~10．ACADD   11~16．B；B；BCD；AC；BCD；AC

二、填空题

17．正常；短路；断路  18．小；14  19．不变；变大  20．5:1；1:4

21．9；711  22．热；2×105 J；600

三、计算题

23．解：（1）t＝30 min＝1800 s

∵P＝W/t ∴W＝P 低t＝12 W×1800 s＝21600 J

Q＝W＝21600 J

（2）∵P＝UI  I＝U/R   ∴P＝U²/R

∴R低＝U²/P 低＝（12 V）²/12 W＝12 Ω

∵R₁与R₂串联 ∴R低＝R₁＋R₂  R₁＝R低－R₂＝12 Ω－8 Ω＝4 Ω

（3）P高＝U²/R₁＝（12 V）²/4 Ω＝36 W

答：（1）30 min 加热垫产生的热量为 21600 J。

（2）电阻R1的阻值为4 Ω。

（3）加热垫的高温挡功率为36 W。

24．6 V；4 Ω；2.16 W

25．（1）由图可知当小灯泡两端电压为2 V时，电流为0.28 A，

则由欧姆定律I＝U/R得：

灯丝的电阻R＝U/I＝2 V/0.28 A＝7.1 Ω；

（2）当小灯泡正常发光时，U＝2.5 V，I灯＝0.3 A

此时电路中总电压U总＝4.5 V，P总＝U总I＝4.5 V×0.3 A＝1.35 W；

答：（1）灯泡的电阻为7.1 Ω；（2）小灯泡正常发光时，电路消耗的总功率为1.35 W。

四、简答题

26．因为家庭电路各用电器是并联的，晚上小明开了空调，电路中电阻减小，电路中电流变大，干路导线两端的电压变大，总电压是不变的，所以用电器两端的电压变小，根据P＝U2/R可知，用电器的实际功率变小，灯泡变暗。

27．（1）这种电加热器功率很高，根据Q＝W＝Pt，电能转化为内能较快，水在单位时间内能吸收较多热量，达到“即开即热”的效果。

（2）即热式电加热器功率很高，根据P＝UI，家庭电路U＝220 V，所以使用时电流很大。输电线有电阻，通电后，电流通过电线会产生热量，根据Q＝I2Rt可知相同时间产生热量的多少跟电流和电阻有关。当材料、长度一定时，横截面积越大的导线电阻越小。因此为了安全起见，使用大功率用电器时要选择粗的导线。

五、综合

28．（1）如图所示（2） 0．625  （3）D（4）

29．（1）气球的膨胀程度；转换法；乒乓球和音叉研究响度和振幅的关系

（2）电阻； （3）电流大小（4）C    （5）丙；用温度计能比较准确地测出煤油的温度变化，便于定量研究。
