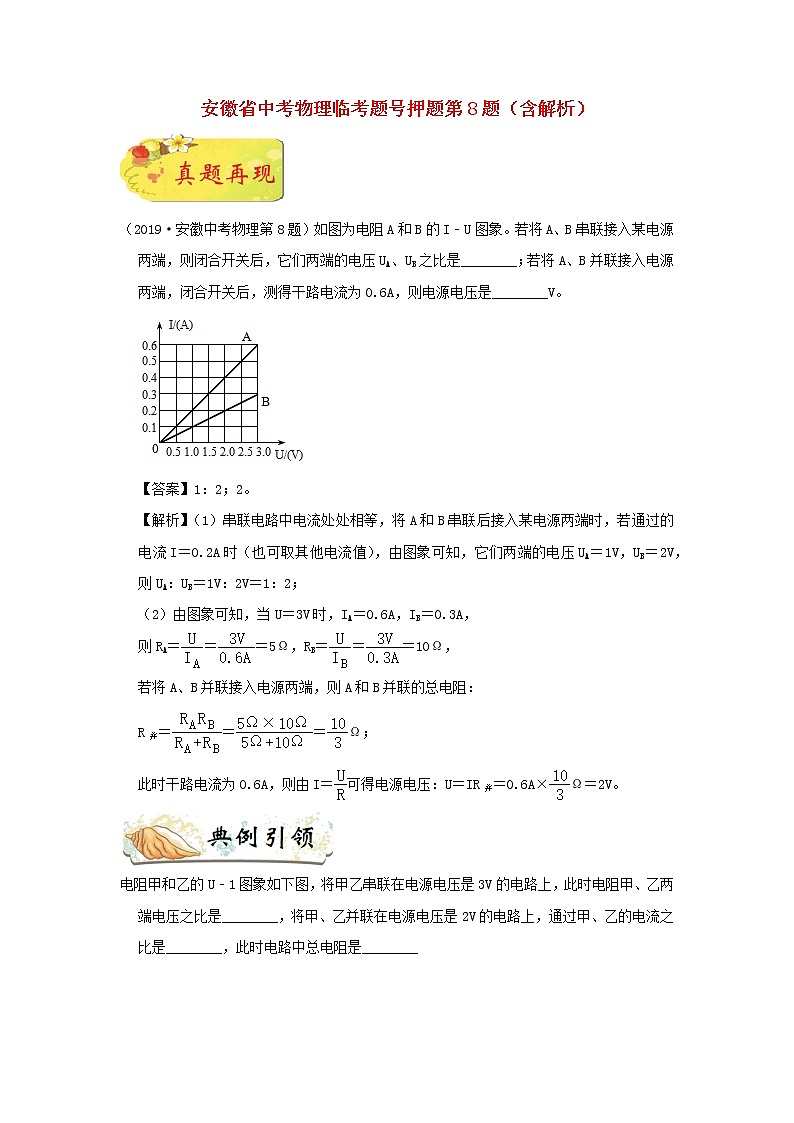

（2019·安徽中考物理第8题）如图为电阻A和B的I﹣U图象。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是________；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是________V。

【答案】1：2；2。

【解析】（1）串联电路中电流处处相等，将A和B串联后接入某电源两端时，若通过的电流I＝0.2A时（也可取其他电流值），由图象可知，它们两端的电压UA＝1V，UB＝2V，则UA：UB＝1V：2V＝1：2；

（2）由图象可知，当U＝3V时，IA＝0.6A，IB＝0.3A，

则RA＝＝＝5Ω，RB＝＝＝10Ω，

若将A、B并联接入电源两端，则A和B并联的总电阻：

R并＝＝＝Ω；

此时干路电流为0.6A，则由I＝可得电源电压：U＝IR并＝0.6A×Ω＝2V。

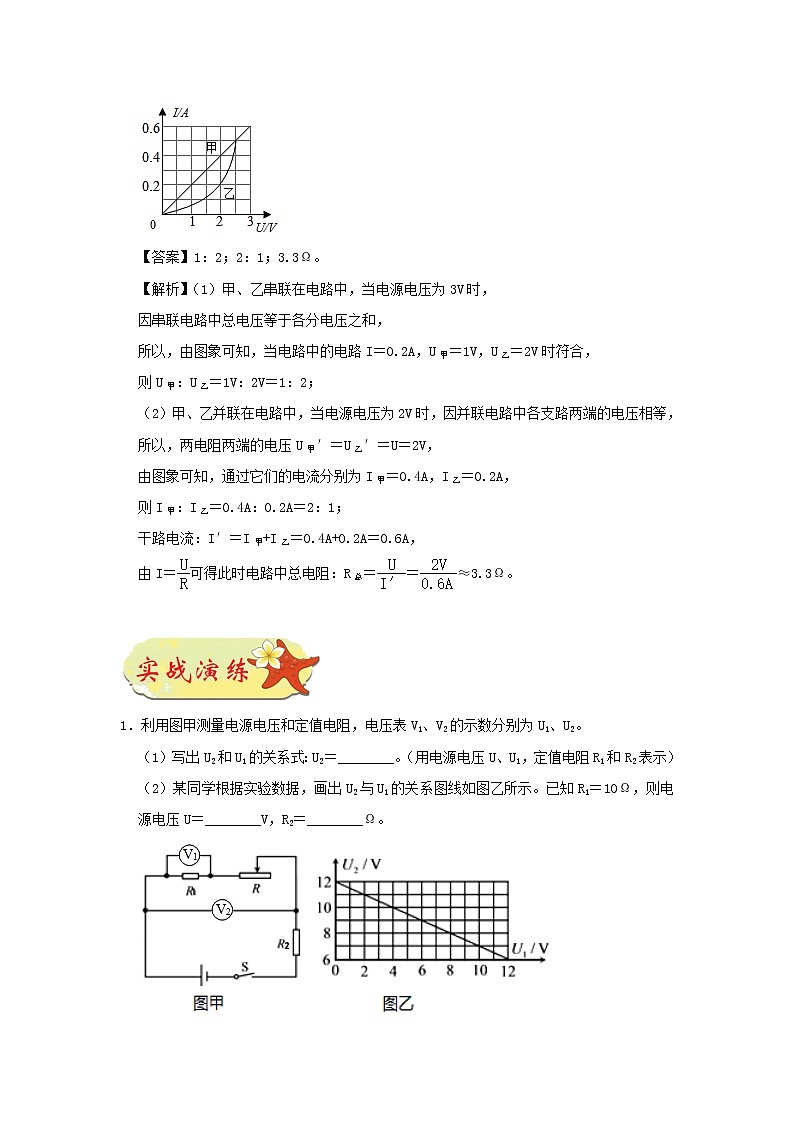

电阻甲和乙的U﹣1图象如下图，将甲乙串联在电源电压是3V的电路上，此时电阻甲、乙两端电压之比是________，将甲、乙并联在电源电压是2V的电路上，通过甲、乙的电流之比是________，此时电路中总电阻是________

【答案】1：2；2：1；3.3Ω。

【解析】（1）甲、乙串联在电路中，当电源电压为3V时，

因串联电路中总电压等于各分电压之和，

所以，由图象可知，当电路中的电路I＝0.2A，U甲＝1V，U乙＝2V时符合，

则U甲：U乙＝1V：2V＝1：2；

（2）甲、乙并联在电路中，当电源电压为2V时，因并联电路中各支路两端的电压相等，

所以，两电阻两端的电压U甲′＝U乙′＝U＝2V，

由图象可知，通过它们的电流分别为I甲＝0.4A，I乙＝0.2A，

则I甲：I乙＝0.4A：0.2A＝2：1；

干路电流：I′＝I甲+I乙＝0.4A+0.2A＝0.6A，

由I＝可得此时电路中总电阻：R总＝＝≈3.3Ω。

1．利用图甲测量电源电压和定值电阻，电压表V1、V2的示数分别为U1、U2。

（1）写出U2和U1的关系式：U2＝________。（用电源电压U、U1，定值电阻R1和R2表示）

（2）某同学根据实验数据，画出U2与U1的关系图线如图乙所示。已知R1＝10Ω，则电源电压U＝________V，R2＝________Ω。

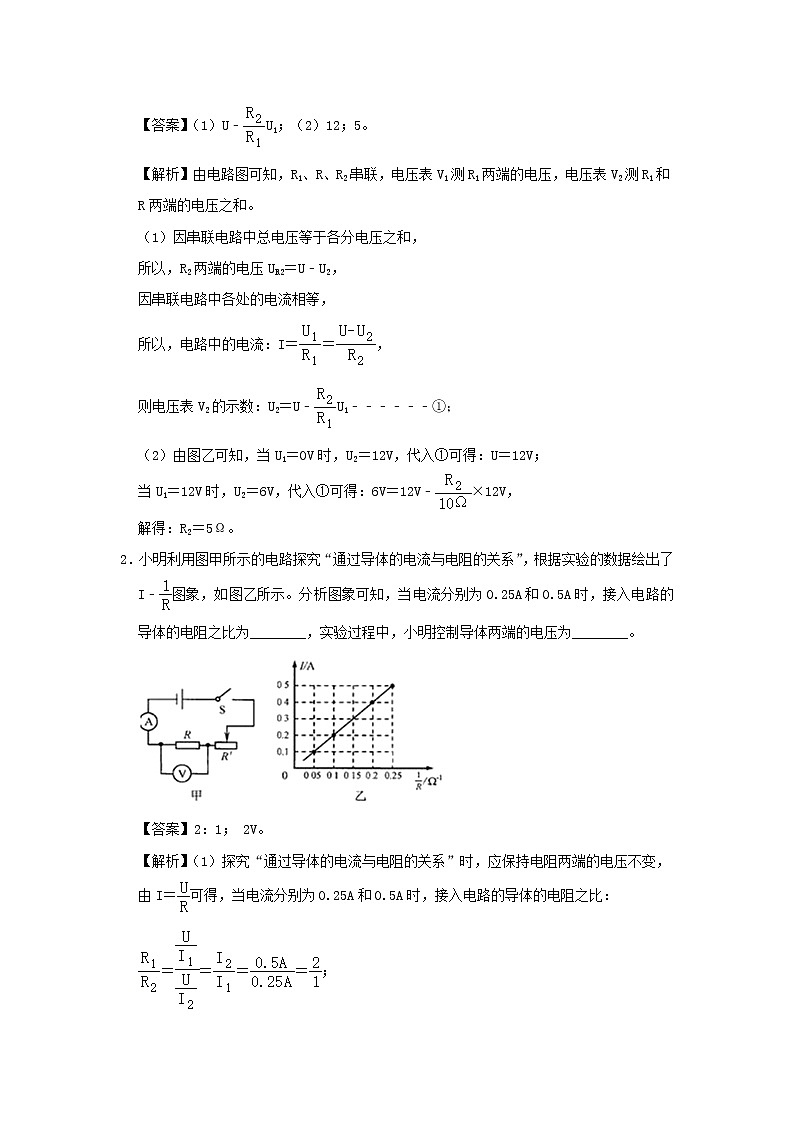

【答案】（1）U﹣U1；（2）12；5。

【解析】由电路图可知，R1、R、R2串联，电压表V1测R1两端的电压，电压表V2测R1和R两端的电压之和。

（1）因串联电路中总电压等于各分电压之和，

所以，R2两端的电压UR2＝U﹣U2，

因串联电路中各处的电流相等，

所以，电路中的电流：I＝＝，

则电压表V2的示数：U2＝U﹣U1﹣﹣﹣﹣﹣﹣①；

（2）由图乙可知，当U1＝0V时，U2＝12V，代入①可得：U＝12V；

当U1＝12V时，U2＝6V，代入①可得：6V＝12V﹣×12V，

解得：R2＝5Ω。

2．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图象，如图乙所示。分析图象可知，当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为________，实验过程中，小明控制导体两端的电压为________。

【答案】2：1； 2V。

【解析】（1）探究“通过导体的电流与电阻的关系”时，应保持电阻两端的电压不变，

由I＝可得，当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比：

＝＝＝＝；

（2）由图象可知，当＝0.25Ω﹣1即R＝4Ω时，通过导体的电流I＝0.5A，

由I＝可得，小明控制导体两端的电压：

U＝IR＝0.5A×4Ω＝2V。

3．如图所示是两个定值电阻的电流随电压变化的关系曲线，从图中可以知道两个电阻阻值的大小关系为RA________RB（填“＞”、“＜”或“＝”）。若将A、B两个定值电阻串联接在某电源两端，已知电阻A通过的电流为0.3A，则B两端的电压应为________V。

【答案】＜；3。

【解析】（1）由图象可知，两定值电阻的电流相等时，它们两端的电压关系为UA＜UB，

由I＝的变形式R＝可知，两电阻的阻值关系为RA＜RB；

（2）若将A、B两个定值电阻串联接在某电源两端，已知电阻A通过的电流为0.3A，

因串联电路中各处的电流相等，

所以，通过B的电流也为0.3A，

由图象可知，B两端的电压为3V。

4．在如图甲所示的电路中，滑动变阻器R2的滑片P从最左端移至最右端的过程中，电压表示数U及滑动变阻器R2接入电路电阻的变化情况如图乙所示。则定值电阻R1的阻值为________Ω。

【答案】10。

【解析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端电压，电流表测电路中的电流。

当滑片位于左端时，变阻器接入电路中的电阻为零，此时电压表测电源两端的电压，由乙图可知，电源的电压为6V；

当滑片位于右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，由图乙可知，此时电压表的示数U1＝2V，滑动变阻器的最大阻值为20Ω，

因串联电路中总电压等于各分电压之和，

所以，此时滑动变阻器两端的电压：

U2＝U﹣U1＝6V﹣2V＝4V，

则电路中的最小电流即通过R1的电流：I小＝＝＝0.2A，

定值电阻R1的阻值：R1＝＝＝10Ω。

5．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示。当电路中电流为0.5A

时，电阻乙的阻值为________Ω，电路的总电阻为________Ω。

【答案】5；10。

【解析】当电路中的电流为0.5A时，由图象可知，两电阻两端的电压均为2.5V，

根据欧姆定律可得：甲的阻值R甲＝＝＝5Ω，

由图象可知，此时两电阻的电流和电压都相等，则电阻相等，R乙＝R甲＝5Ω，

总电阻R＝R甲+R乙＝5Ω+5Ω＝10Ω。

6．某款水位自动测控仪的测量原理如图甲所示，电源电压U恒为15V，定值电阻R0＝10Ω，R1为一竖直固定光滑金属棒，总长40cm，阻值为20Ω，其接入电路的阻值与对应棒长成正比。弹簧上端固定，滑片P固定在弹簧下端且与R1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体M通过无伸缩的轻绳挂在弹簧下端，重80N，高60cm，底面积为100cm2．当水位处于最高位置A时，M刚好浸没在水中，此时滑片P恰在R1最上端；当水位降至最低位置B时，M的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△L的关系如图乙所示。闭合开关S，试问：

（1）当水位处于位置A时，电压表的示数为________V。

（2）水位由位置A降至B这一过程，电压表的示数变化了________V（已知ρ水＝1.0×103kg/m3，g取10N/kg）

【答案】10；5。

【解析】由电路图可知，R0、R1串联，电压表测R1两端的电压。

（1）当水位处于位置A时，滑片P在R1最上端，此时R1＝20Ω，

根据串联电路的电阻特点可知，电路的总电阻：

R＝R0+R1＝10Ω+20Ω＝30Ω，

电路中的电流：I＝＝＝0.5A，

由I＝得，R1两端的电压：

U1＝IR1＝0.5A×20Ω＝10V，即电压表示数为10V。

（2）当水位处于位置A时，M刚好浸没，排开水的体积：

V排＝V＝Sh＝100cm2×60cm＝6000cm3＝6×10﹣3m3，

则M受到的浮力：

F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×6×10﹣3m3＝60N；

则弹簧受到的拉力：F1＝G﹣F浮＝80N﹣60N＝20N，

由图乙可知，当F1＝20N时，弹簧的伸长量△L1＝10cm；

当水位降至位置B时，M的下表面刚好离开水面，所受浮力为零，

则此时弹簧受到的拉力：F2＝G＝80N，

由图乙可知，当F2＝80N时，弹簧的伸长量△L2＝40cm；

所以，水位由位置A降至B这一过程中，弹簧的长度增加量：

△L＝△L2﹣△L1＝40cm﹣10cm＝30cm。

当水位降至位置B时，R1接入电路的长度：

L＝L总﹣△L＝40cm﹣30cm＝10cm，

因为R1接入电路的阻值与对应的棒长成正比，即：＝，

所以，此时R1接入电路的阻值：R1′＝×R1＝×20Ω＝5Ω，

此时电路中的电流：I′＝＝＝1A，

由I＝得，此时R1两端的电压：

U1′＝I′R1′＝1A×5Ω＝5V，即此时电压表示数为5V，

所以，电压表的示数变化量：△U＝U1﹣U1′＝10V﹣5V＝5V。

7．如图为电阻A和B的I﹣U图象，A、B的电阻RA、RB之比是________。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是________；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是________。

【答案】1：2；1：2；2。

【解析】（1）由图象可知，当U＝3V时，IA＝0.6A，IB＝0.3A，

则由I＝可得A、B的电阻分别为：

RA＝＝＝5Ω，RB＝＝＝10Ω；

则RA：RB＝5Ω：10Ω＝1：2；

（2）串联电路中电流处处相等，将A和B串联后接入某电源两端时，当通过的电流I＝0.2A时（也可取其他电流值），由图象可知，此时它们两端的电压UA＝1V，UB＝2V，则UA：UB＝1V：2V＝1：2；

（3）若将A、B并联接入电源两端，则A和B并联的总电阻：

R并＝＝＝Ω；

此时干路电流为0.6A，则由I＝可得电源电压：

U＝IR并＝0.6A×Ω＝2V。

8．有一种电加热恒温箱，工作原理如图甲所示。控制电路由电压为U1＝9V的电源、电磁继电器（线圈电阻不计）、滑动变阻器R2和热敏电阻R1组成，图乙是热敏电阻R1阻值随温度变化的图象；工作电路由电压为U2＝220V的电源和电阻为R0的电热丝组成。通过实验测得当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来。求：

（1）要使恒温箱设定的温度值升高，应调节滑动变阻器R2的滑片，使其接入电路的阻值　变大　（选填“变大”或“变小”）。

（2）当滑动变阻器R2接入电路中的电阻为　50　Ω时，恒温箱内的温度是50摄氏度？

【答案】（1）变大；（2）50。

【解析】（1）由图乙可知，恒温箱的温度越高，R1的阻值越小，

由题意可知，控制电路的电压一定，当电磁继电器线圈的电流达到60mA时，电磁继电器的衔铁被吸下来，加热电路停止加热，

由I＝可知，控制电路停止加热时电路的总电阻一定，要使恒温箱设定的温度值升高，应增大R2的阻值，即R2接入电路的阻值变大；

（2）由图乙可知，恒温箱内的温度是50℃时，热敏电阻的阻值R1＝100Ω，

由欧姆定律得，控制电路的总电阻：

R＝＝＝150Ω，

因串联电路中总电阻等于各分电阻之和，

所以滑动变阻器R2接入电路中的电阻：

R2＝R﹣R1＝150Ω﹣100Ω＝50Ω。

9．如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为________Ω．若将它们并联接在电压为1V的电源两端，电路中的总电流为________A。

【答案】20；0.2。

【解析】（1）由图象可知，当UR＝1V时，对应的电流IR＝0.05A，由欧姆定律得：R＝＝＝20Ω；

（2）若将它们并联接在电压为1V的电源两端，

由图可知：通过R的电流是0.05A，通过L的电流是0.15A，

由于并联在电路中，干路电流等于各支路的电流之和，

所以干路电流：I＝IR+IL＝0.05A+0.15A＝0.2A。

10．在如图甲所示的电路中，滑动变阻器的滑片从最左端移至最右端的过程中，电压表示数U滑动变阻器R2接入电路中电阻的变化情况如图乙所示，则电源电压为________V；当滑动变阻器接入电路中的阻值为15Ω时，电流表的示数为________A。

【答案】6；0.24。

【解析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端电压，电流表测电路中的电流。

（1）当滑片位于左端时，接入电路中的电阻为零，此时电压表测电源电压，由乙图可知，电源电压为6V；

（2）当滑片位于右端时，接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最小，

由图乙可知，电压表的示数U1＝2V，滑动变阻器的最大阻值为20Ω，因串联电路中总电压等于各分电压之和，

所以，滑动变阻器两端的电压：U2＝U﹣U1＝6V﹣2V＝4V，

则电路中的最小电流，即通过R1的电流：I小＝＝＝0.2A，

定值电阻R1的阻值：R1＝＝＝10Ω；

当滑动变阻器接入电路中的阻值为15Ω时，电流表的示数：I＝＝＝0.24A。

11．如图所示是A、B两定值电阻的U﹣I图象。由图中信息可知：A导体的电阻为________Ω；如果将A、B串联接在6V电源的两端，则A、B两电阻分得的电压大小之比为________。

【答案】20；2：1。

【解析】（1）由图象可知，当UA＝6V，IA＝0.3A，

根据欧姆定律可得A导体的电阻：RA＝＝＝20Ω；

（2）若将A、B串联接到一电源上时，因串联电路中各部分电压之和等于电源电压，而电源电压为6V，同时串联电路中各处的电流相等，

所以根据图象可知，当IA＝IB＝0.2A时，A、B导体的电压分别为UA＝4V，UB＝2V，符合题意，

则UA：UB＝4V：2V＝2：1。

12．如图是小灯泡L和电阻R中电流随电压变化的图象。由图象可知，电阻R的阻值为________Ω．若将它们串联在电路中，电流为0.3A，则电源电压为________V．

【答案】20；9。

【解析】（1）由图象可知，当UR＝2V时，通过的电流IR＝0.1A，

由I＝可得，电阻R的阻值：

R＝＝＝20Ω。

（2）若将它们串联在电路中，电流为0.3A，

因串联电路中各处的电流相等，

所以，通过L与R的电流均为0.3A，

由图象可知，灯泡两端的电压UL＝3V，

因串联电路中总电压等于各分电压之和，

所以，电源的电压：

U＝UR+UL＝IR+UL＝0.3A×20Ω+3V＝9V。

13．有一种亮度可以调节的小台灯，其电路如图甲。电源电压为36V，灯泡L的额定电压为24V，通过灯泡L的电流与其两端电压的关系如图乙。当滑动变阻器的滑片向右滑动时，小灯泡的亮度________（选填“变小”“变大”或“不变”）；当灯泡正常发光时，灯丝的电阻为________Ω．为了保证灯泡两端的电压不超过24V，滑动变阻器R连入电路的阻值不得小于________Ω。

【答案】变小；60；30。

【解析】（1）电路图可知，灯泡与滑动变阻器串联，当滑片向右移动时，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流变小，

根据图乙可知，通过灯泡的电流变小，灯泡两端电压变小，由P＝UI可知，灯泡的实际功率变小，因此灯泡的亮度会变小。

（2）灯泡L的额定电压为24V，由图乙可知，当UL＝24V时，通过的电流IL＝0.4A，

由I＝可得，灯丝的电阻：

RL＝＝＝60Ω。

（3）由串联电路特点可知，灯泡两端的电压不超过24V，滑动变阻器两端电压最小：

UR＝U﹣UL＝36V﹣24V＝12V，

此时电路中电流最大为I＝IL＝0.4A，由欧姆定律得，滑动变阻器接入电路中的电阻最小：

R＝＝＝30Ω。
