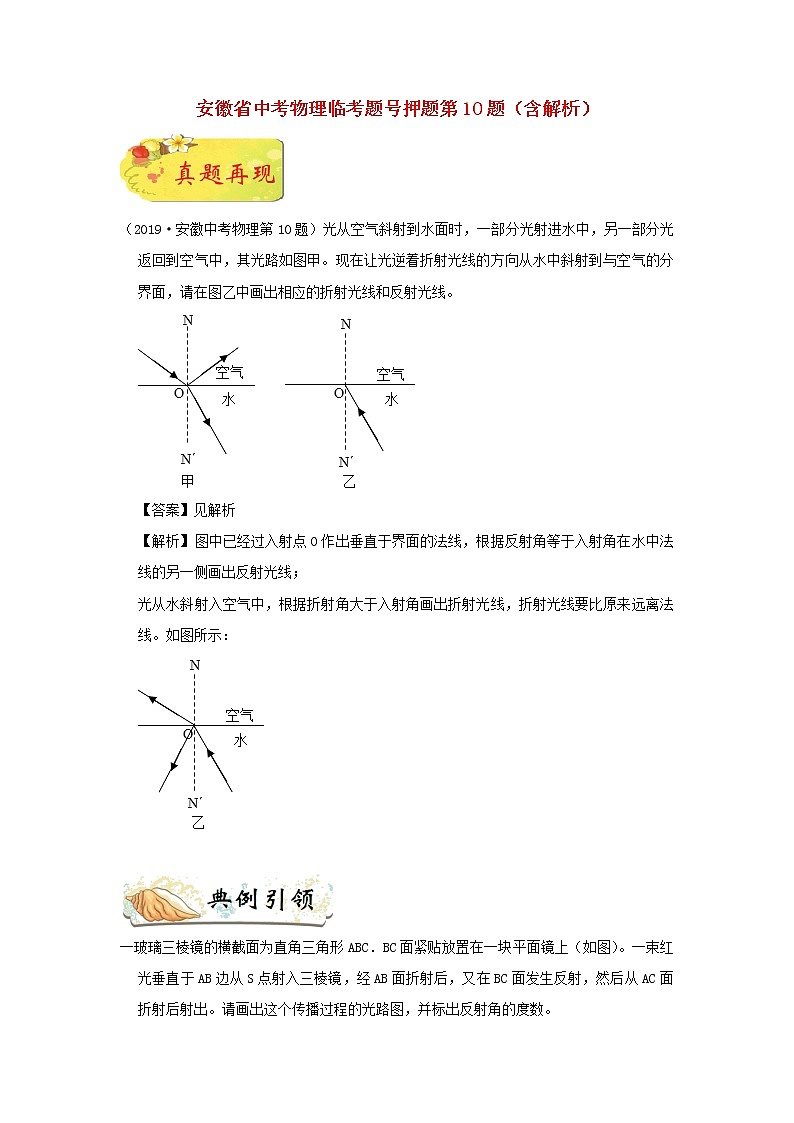

    安徽省中考物理临考题号押题第10题(含解析)

    (2019·安徽中考物理第10题光从空气斜射到水面时,一部分光射进水中,另一部分光返回到空气中,其光路如图甲。现在让光逆着折射光线的方向从水中斜射到与空气的分界面,请在图乙中画出相应的折射光线和反射光线。

    【答案】见解析

    【解析】图中已经过入射点O作出垂直于界面的法线,根据反射角等于入射角在水中法线的另一侧画出反射光线;

    光从水斜射入空气中,根据折射角大于入射角画出折射光线,折射光线要比原来远离法线。如图所示:

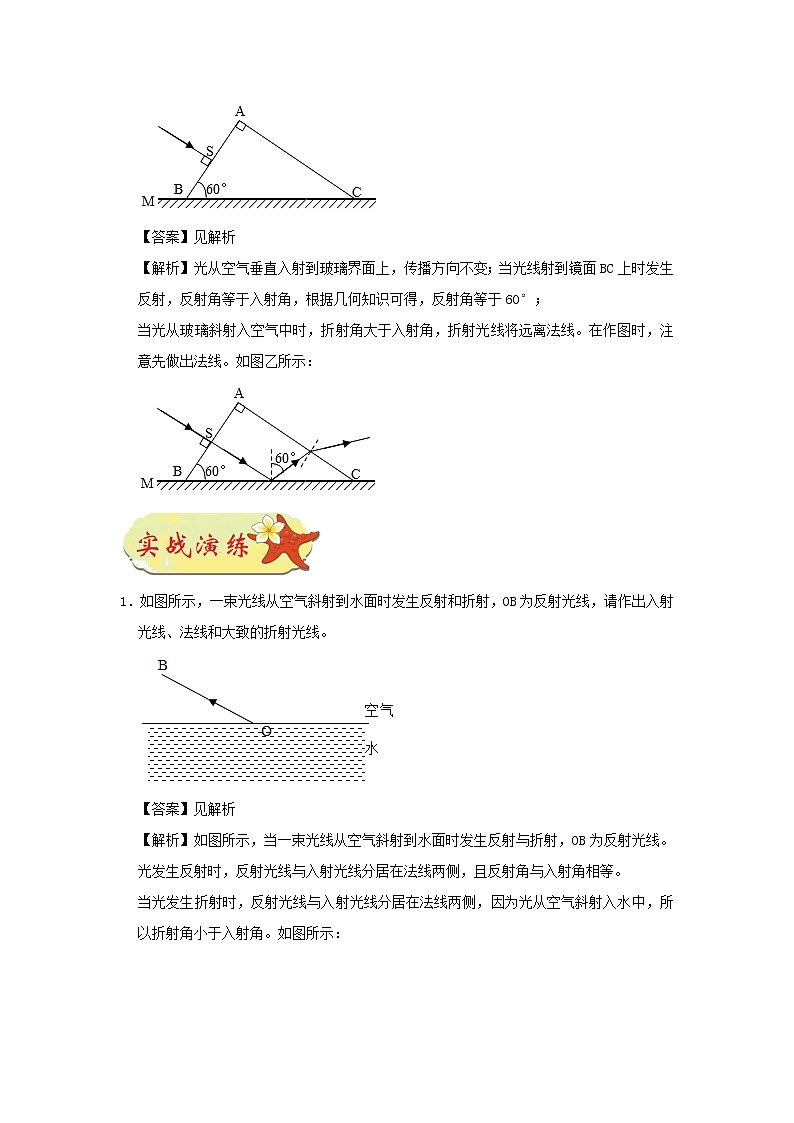

    一玻璃三棱镜的横截面为直角三角形ABC.BC面紧贴放置在一块平面镜上(如图)。一束红光垂直于AB边从S点射入三棱镜,经AB面折射后,又在BC面发生反射,然后从AC面折射后射出。请画出这个传播过程的光路图,并标出反射角的度数。

    【答案】见解析

    【解析】光从空气垂直入射到玻璃界面上,传播方向不变;当光线射到镜面BC上时发生反射,反射角等于入射角,根据几何知识可得,反射角等于60°;

    当光从玻璃斜射入空气中时,折射角大于入射角,折射光线将远离法线。在作图时,注意先做出法线。如图乙所示:

    1.如图所示,一束光线从空气斜射到水面时发生反射和折射,OB为反射光线,请作出入射光线、法线和大致的折射光线。

    【答案】见解析

    【解析】如图所示,当一束光线从空气斜射到水面时发生反射与折射,OB为反射光线。

    光发生反射时,反射光线与入射光线分居在法线两侧,且反射角与入射角相等。

    当光发生折射时,反射光线与入射光线分居在法线两侧,因为光从空气斜射入水中,所以折射角小于入射角。如图所示:

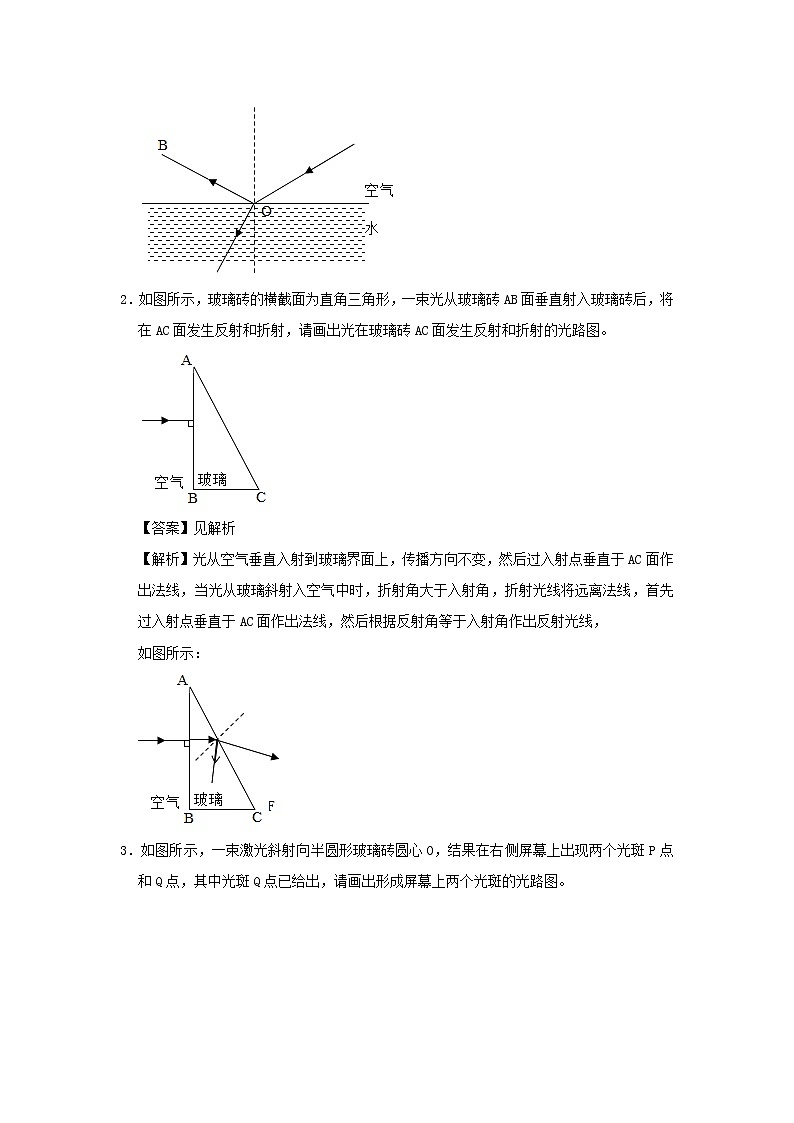

    2.如图所示,玻璃砖的横截面为直角三角形,一束光从玻璃砖AB面垂直射入玻璃砖后,将在AC面发生反射和折射,请画出光在玻璃砖AC面发生反射和折射的光路图。

    【答案】见解析

    【解析】光从空气垂直入射到玻璃界面上,传播方向不变,然后过入射点垂直于AC面作出法线,当光从玻璃斜射入空气中时,折射角大于入射角,折射光线将远离法线,首先过入射点垂直于AC面作出法线,然后根据反射角等于入射角作出反射光线,

    如图所示:

    3.如图所示,一束激光斜射向半圆形玻璃砖圆心O,结果在右侧屏幕上出现两个光斑P点和Q点,其中光斑Q点已给出,请画出形成屏幕上两个光斑的光路图。

    【答案】见解析

    【解析】光线从空气斜射入玻璃砖时,会同时发生反射和折射现象,

    过入射点做出法线,根据反射角等于入射角,在法线上方的空气中画出反射光线;

    发生折射时,折射光线向法线偏折,折射角小于入射角,据此作出第一条折射光线;折射光线从玻璃砖射入空气中时,由于此光线是由圆心O射出,当经过第二个折射面时,正好与该入射点处的切线垂直,因此第二次折射光线的传播方向不变,正好射到Q点。

    如图所示:

    4.画出图中的入射光线和折射光线。

    【答案】见解析

    【答案】解析】

    过反射点作垂直于界面的法线,根据反射光线、入射光线分居法线两侧,反射角等于入射角,在法线右侧水中画出反射光线;

    根据折射光线、入射光线分居法线两侧,折射角大于入射角,在法线左侧空气中画出折射光线。如图所示:

    5.如图所示,S为点光源,从S发出的一条光线射到两种物质的分界面上,同时发生反射和折射,其中反射光线过A点,折射光线过B点,请画出相应的入射光线、反射光线和折射光线。

    【答案】见解析

    【解析】由题知,S为点光源,从S发出的一条光线射到两种物质的分界面上,同时发生反射和折射,其中反射光线过A点,折射光线过B点;

    先作出发光点S关于水面的对称点S′,连接S′A,交平面镜于点O(O为入射点),则OA为反射光线,连接SO即为入射光线;连接OB即为折射光线;如图所示:

    6.小伟在研究光的有关规律时,根据实验现象画出了图甲,请在图乙中画出光以40°的入射角从水斜射进空气的光传播的示意图,并在图上标出反射角和折射角的角度。

    【答案】见解析

    【解析】根据光的反射定律,反射角等于40°画出反射光线的位置;再根据甲图可知,光从空气斜射入水中时,入射角等于60°,折射角等于40°,然后根据光路的可逆可知,光从水中斜射入空气中时,入射角等于40°,则折射角等于60°,据此确定折射光线的位置;如图所示:

    7.光从空气斜射入水中,反射光线如图所示,请画出对应的入射光线和折射光线的大致位置。

    【答案】见解析

    【解析】已知反射光线,首先过反射点作出法线,根据反射角等于入射角在法线右侧画出入射光线;

    再根据光从空气斜射入水中时,折射光线靠近法线偏折,折射角小于入射角,画出水中的折射光线。

    如下图所示:

    8.一束光AO从水中斜射到与空气的分界面,请画出相应的反射光线和大致的折射光线。

    【答案】见解析

    【解析】图中法线已经画出,根据反射角等于入射角,在法线左侧的水中画出反射光线;

    根据光从水中斜射入空气,折射角大于入射角,在法线左侧的空气中画出折射光线,如图所示:

    9.如图所示,SO是发光点S发出的一条射向水面的光线,在水面发生反射和折射。请作出准确的反射光线及大致方向的折射光线。

    【答案】见解析

    【解析】过入射点O做法线,从而确定了入射光线位于法线的左侧,并确定了入射角的大小。然后利用光的反射规律﹣﹣反射角等于入射角做出对应的反射光线。

    光从空气斜射入水中,所以折射角小于入射角,由此可以做出对应的折射光线。如图所示:

    10.在图中画出入射光线经过水面后的反射光线和折射光线。

    【答案】见解析

    【解析】过入射点垂直界面作出法线,在空气中法线右侧斜向上作出反射光线,并使反射角等于入射角,等于90°﹣30°=60°;

    在法线右侧的水中斜向下作出折射光线,使折射角小于入射角,如图:

    11.画出图光线由水中进入空气中大致的折射光线和反射光线。

    【答案】见解析

    【解析】过反射点作法线,根据反射光线与入射光线分居法线两侧,反射角等于入射角,画出反射光线;

    根据折射光线、入射光线分居法线两侧,折射角大于入射角,画出折射光线,如图所示:

    12.请在图中做出反射光线和折射光线

    【答案】见解析

    【解析】(1)由光的反射定律的内容,首先过入射点画出法线,法线与界面垂直(虚线),根据反射角等于入射角画出反射光线;

    (2)光由空气斜射入水中时,折射角小于入射角,折射光线向靠近法线方向偏折。如图所示:

    13.一条光线斜射到水面发生反射和折射,这条光线经水面折射后的光线如图所示。请在图中画出它的入射光线和反射光线的大致方向。

    【答案】见解析

    【解析】光由空气斜射进入水中时,折射光线向靠近法线方向偏折,根据折射角小于入射角在法线左侧的空气中画出入射光线。

    图中已经画出法线,根据反射角等于入射角在法线右侧的空气中画出反射光线;如图所示:
