安徽省中考物理临考题号押题第3题（含解析）
展开安徽省中考物理临考题号押题第3题（含解析）

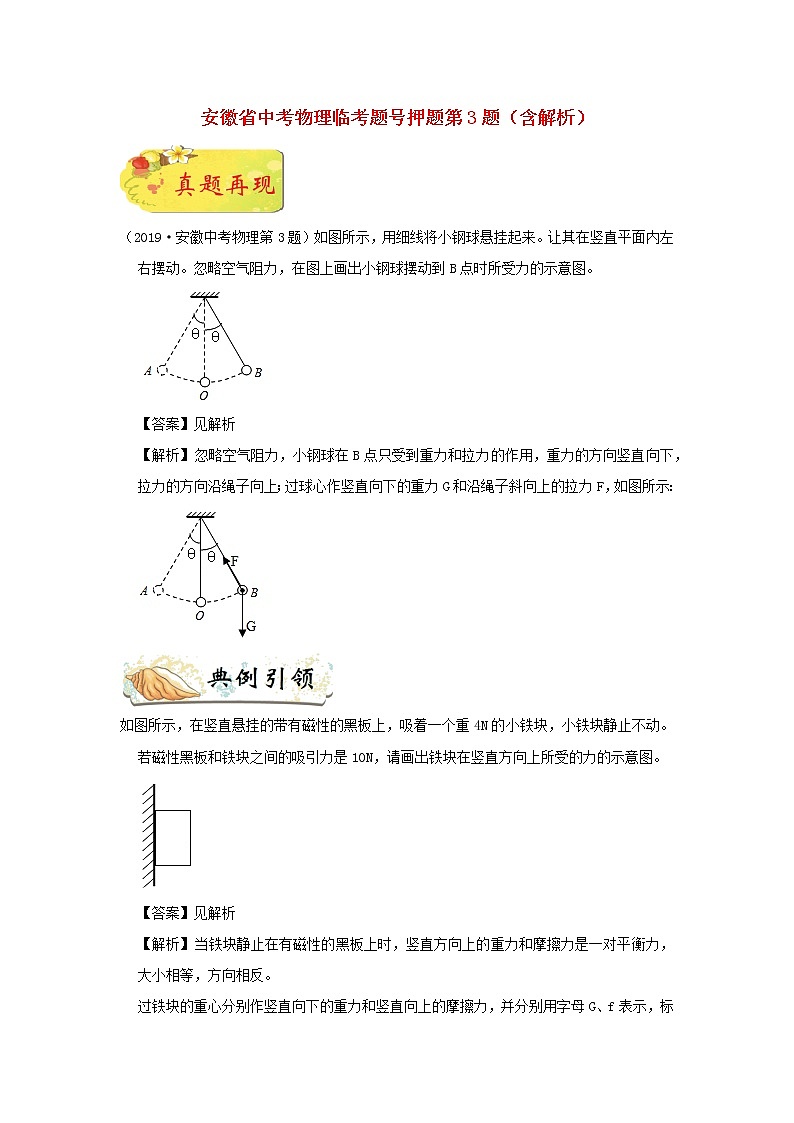

（2019·安徽中考物理第3题）如图所示，用细线将小钢球悬挂起来。让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。
【答案】见解析
【解析】忽略空气阻力，小钢球在B点只受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示：
如图所示，在竖直悬挂的带有磁性的黑板上，吸着一个重4N的小铁块，小铁块静止不动。若磁性黑板和铁块之间的吸引力是10N，请画出铁块在竖直方向上所受的力的示意图。
【答案】见解析
【解析】当铁块静止在有磁性的黑板上时，竖直方向上的重力和摩擦力是一对平衡力，大小相等，方向相反。

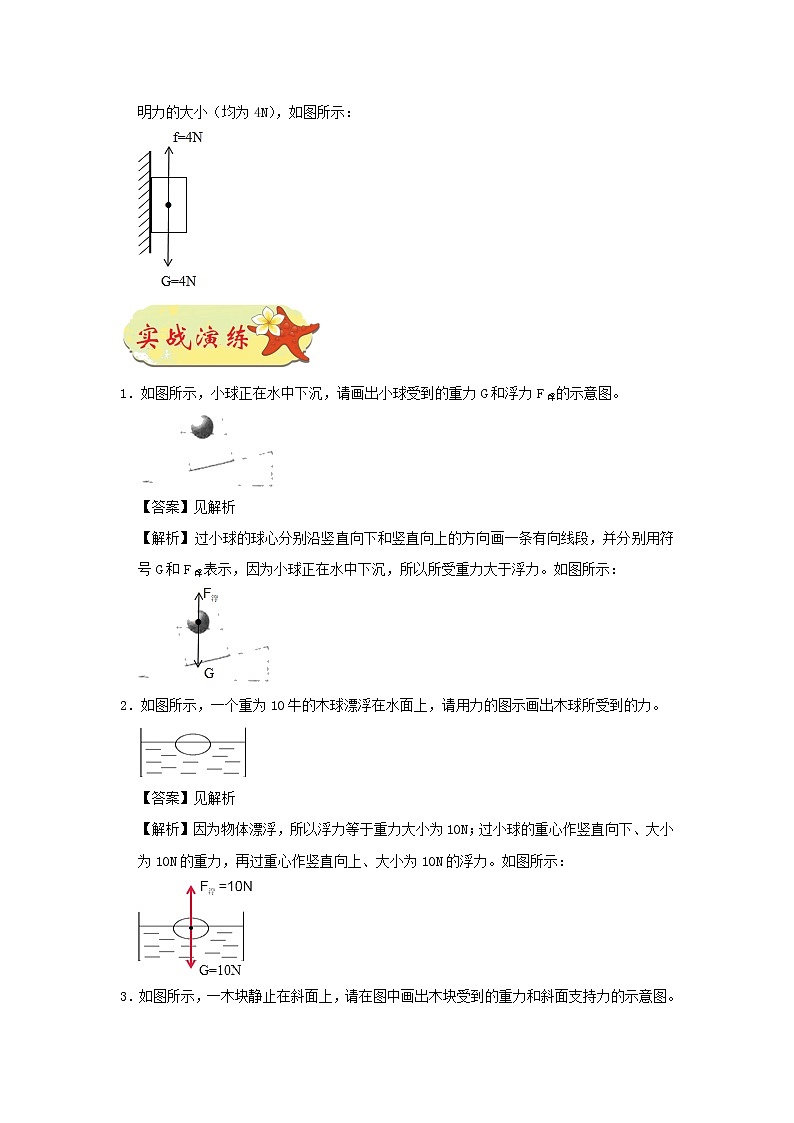

过铁块的重心分别作竖直向下的重力和竖直向上的摩擦力，并分别用字母G、f表示，标明力的大小（均为4N），如图所示：
1．如图所示，小球正在水中下沉，请画出小球受到的重力G和浮力F浮的示意图。
【答案】见解析
【解析】过小球的球心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用符号G和F浮表示，因为小球正在水中下沉，所以所受重力大于浮力。如图所示：
2．如图所示，一个重为10牛的木球漂浮在水面上，请用力的图示画出木球所受到的力。
【答案】见解析
【解析】因为物体漂浮，所以浮力等于重力大小为10N；过小球的重心作竖直向下、大小为10N的重力，再过重心作竖直向上、大小为10N的浮力。如图所示：

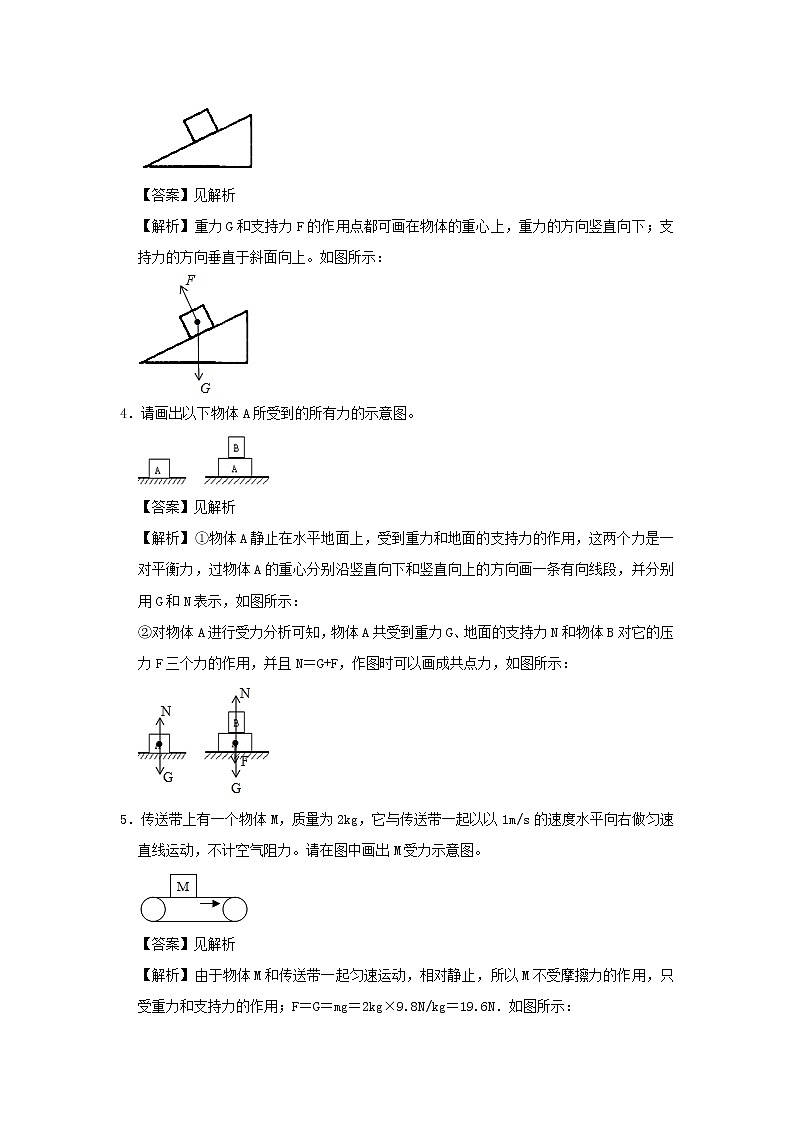

3．如图所示，一木块静止在斜面上，请在图中画出木块受到的重力和斜面支持力的示意图。
【答案】见解析
【解析】重力G和支持力F的作用点都可画在物体的重心上，重力的方向竖直向下；支持力的方向垂直于斜面向上。如图所示：
4．请画出以下物体A所受到的所有力的示意图。
【答案】见解析
【解析】①物体A静止在水平地面上，受到重力和地面的支持力的作用，这两个力是一对平衡力，过物体A的重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和N表示，如图所示：
②对物体A进行受力分析可知，物体A共受到重力G、地面的支持力N和物体B对它的压力F三个力的作用，并且N＝G+F，作图时可以画成共点力，如图所示：
5．传送带上有一个物体M，质量为2kg，它与传送带一起以以1m/s的速度水平向右做匀速直线运动，不计空气阻力。请在图中画出M受力示意图。
【答案】见解析
【解析】由于物体M和传送带一起匀速运动，相对静止，所以M不受摩擦力的作用，只受重力和支持力的作用；F＝G＝mg＝2kg×9.8N/kg＝19.6N．如图所示：
6．天气炎热，学校给各班装上了吊扇。请画出正在工作的电扇的受力示意图。
【答案】见解析
【解析】（1）电风扇转动时，风扇叶对空气施加了一个向下的力，由于物体间力的作用是相互的，空气对风扇施加了一个向上的升力；
（2）另外，风扇还受到重力和拉力的作用，如图所示：
7．一物体质量为3kg，从图中所示的斜面上滑下，受到斜面的摩擦力为15N，请在下方空白处计算出该物体所受重力，并在图中用力的示意图画出此物体所受重力和摩擦力。（g＝10N/kg）
【答案】见解析
【解析】G＝mg＝3kg×10N/kg＝30N。
过物体的重心沿竖直向下和沿斜面向上画一带箭头的线段表示重力和摩擦力，并标出重力的大小30N，摩擦力的大小为15N．如下图所示：
8．如下图，是一吊灯挂在天花板的示意图，线对灯的拉力F＝6N，在图中画出吊灯所受拉力的示意图。
【答案】见解析
【解析】吊灯受拉力F的方向竖直向上，作用点在灯线和灯接触处，大小为F＝6N，如图所示：
9．请你在如图中作出足球被运动员踢出后所受力的示意图（不计空气阻力）。
【答案】见解析
【解析】不计空气阻力，足球在飞行过程中只受到重力作用，重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
10．分析如图正在斜面上下滑的木块受到的力并用力的示意图表示出来
【答案】见解析
【解析】木块受到竖直向下的重力作用，在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。三个力的作用点可画在木块的重心上，如图所示：
11．如图所示，一根弹簧上端固定在天花板上，其下端挂一个重物。请画出弹簧处于静止状态时重物的受力示意图。
【答案】见解析
【解析】重物受重力和拉力，重力竖直向下画，标上符号G，拉力竖直向上画，作用点在重心，标出符号F，注意两个力长度相等，F＝G，如图：
12．如图所示，将物重为1N的木块放在被压缩的弹簧旁边，释放弹簧，木块沿水平地面向右运动。画出释放弹簧前木块所受重力和弹力的示意图。
【答案】见解析
【解析】释放弹簧前木块所受弹力作用点可以画在木块的中心上，方向水平向右；
重力的方向竖直向下，作用点也在木块的重心上，大小为1N，如图所示：
13．（1）如图甲，小娟同学站在某商场匀速向下运动的电动扶梯上的示意图，请在图中作出小娟所受力的示意图（0点为小娟的重心）。
（2）如图乙，如图所示，一个球用细绳挂在竖直墙上静止，做出小球受到的重力和它对竖直墙面的压力示意图。
【答案】见解析
【解析】（1）过重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；如图所示：
（2）过球心沿竖直向下的方向画一条带箭头的线段，用G表示；过球与墙面的接触点沿水平向左的方向画一条带箭头的线段，用F表示：
如图所示：
