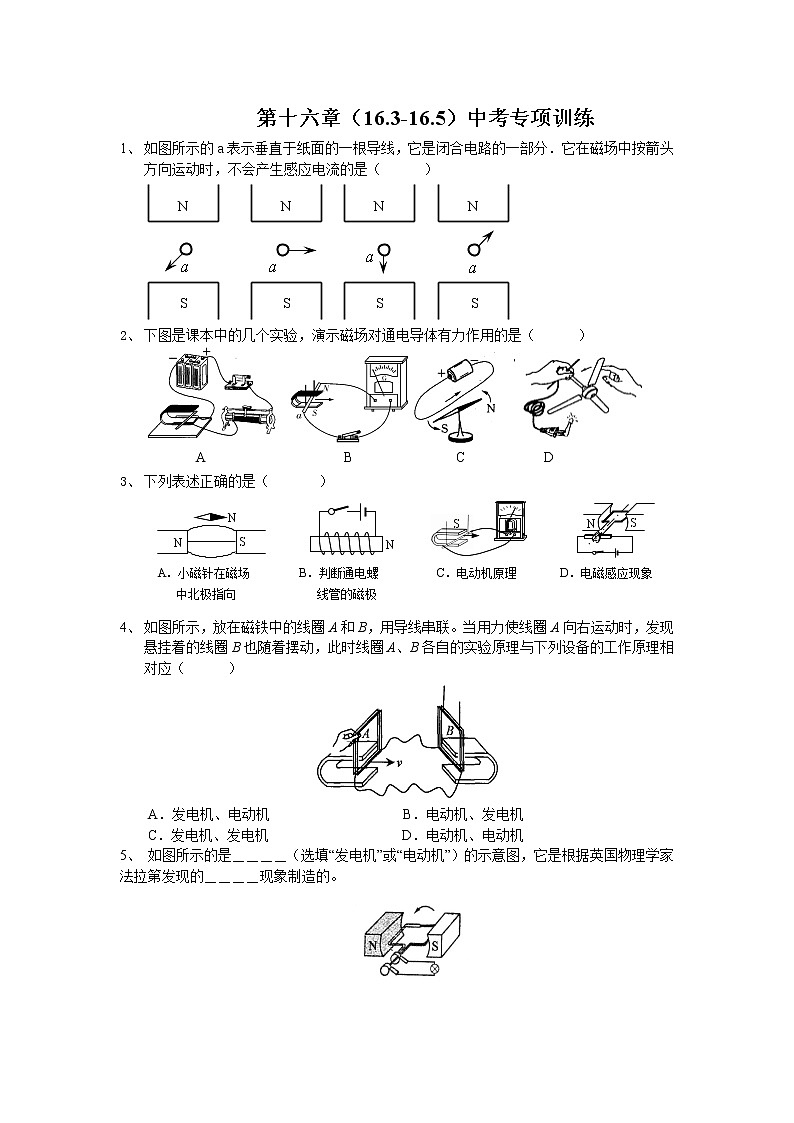

第十六章（16.3-16.5）中考专项训练

1、   如图所示的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，不会产生感应电流的是（      ）

2、  下图是课本中的几个实验，演示磁场对通电导体有力作用的是（      ）

3、  下列表述正确的是（       ）

4、   如图所示，放在磁铁中的线圈A和B，用导线串联。当用力使线圈A向右运动时，发现悬挂着的线圈B也随着摆动，此时线圈A、B各自的实验原理与下列设备的工作原理相对应（      ）

A．发电机、电动机                   B．电动机、发电机

C．发电机、发电机                   D．电动机、电动机

5、 如图所示的是＿＿＿＿（选填“发电机”或“电动机”）的示意图，它是根据英国物理学家法拉第发现的＿＿＿＿现象制造的。

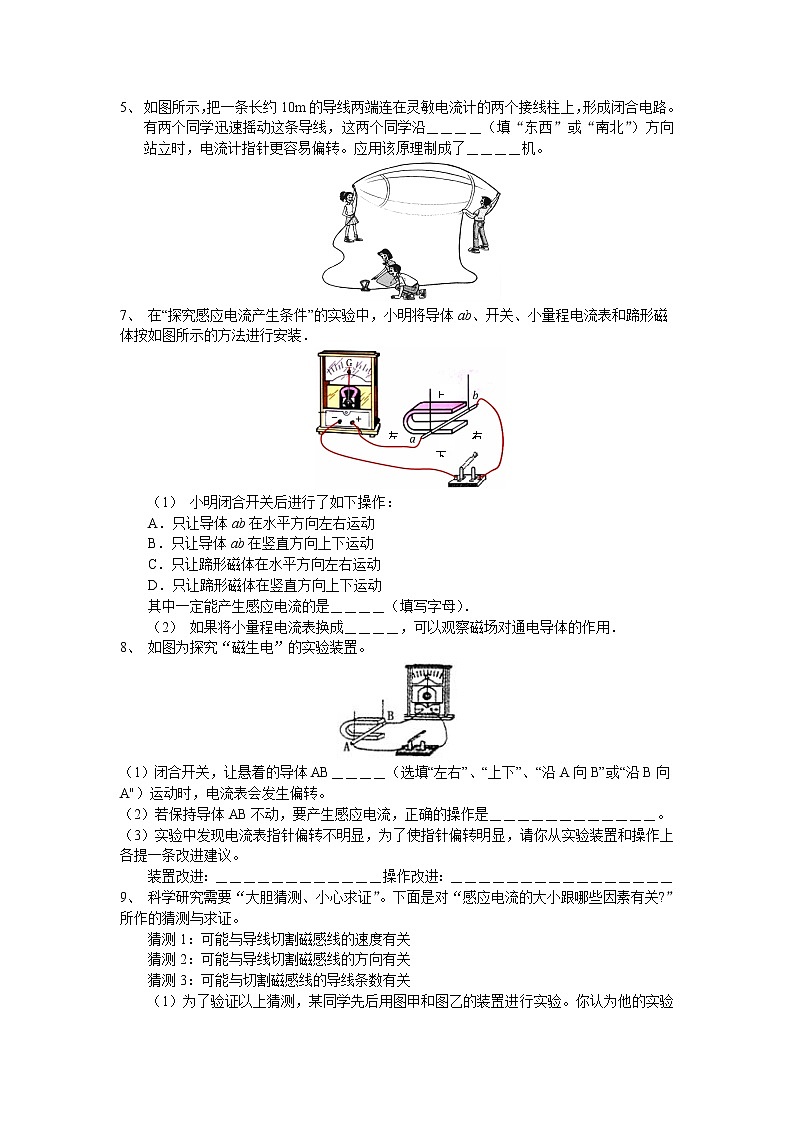

5、   如图所示，把一条长约10m的导线两端连在灵敏电流计的两个接线柱上，形成闭合电路。有两个同学迅速摇动这条导线，这两个同学沿＿＿＿＿（填“东西”或“南北”）方向站立时，电流计指针更容易偏转。应用该原理制成了＿＿＿＿机。

7、 在“探究感应电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按如图所示的方法进行安装．

（1） 小明闭合开关后进行了如下操作：

A．只让导体ab在水平方向左右运动

B．只让导体ab在竖直方向上下运动

C．只让蹄形磁体在水平方向左右运动

D．只让蹄形磁体在竖直方向上下运动

其中一定能产生感应电流的是＿＿＿＿（填写字母）．

（2） 如果将小量程电流表换成＿＿＿＿，可以观察磁场对通电导体的作用．

8、 如图为探究“磁生电”的实验装置。

（1）闭合开关，让悬着的导体AB＿＿＿＿（选填“左右”、“上下”、“沿A向B”或“沿B向A"）运动时，电流表会发生偏转。

（2）若保持导体AB不动，要产生感应电流，正确的操作是＿＿＿＿＿＿＿＿＿＿＿＿。

（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议。

装置改进：＿＿＿＿＿＿＿＿＿＿＿＿操作改进：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

9、 科学研究需要“大胆猜测、小心求证”。下面是对“感应电流的大小跟哪些因素有关?”所作的猜测与求证。

猜测1：可能与导线切割磁感线的速度有关

猜测2：可能与导线切割磁感线的方向有关

猜测3：可能与切割磁感线的导线条数有关

（1）为了验证以上猜测，某同学先后用图甲和图乙的装置进行实验。你认为他的实验是为了验证上述哪个猜测?_____________。

（2）要利用图甲的装置来验证猜测1，在进行对照实验时，其操作上的区别是______。

10、 在物理学中，用磁感应强度（用字母B表示，国际单位：特斯拉，符号是T）表示磁场的强弱。磁感应强度B越大，磁场越强。

（1）用某种材料制做的磁敏电阻，其阻值R随磁感应强度B变化的图像如图甲所示。由图像可知磁敏电阻的阻值随磁感应强度B的增大而___________，曲线没有过坐标原点，是因为______________________。

（2）利用该磁敏电阻的R－B特性曲线，可测量图乙磁场中各处的磁感应强度。

①将该磁敏电阻R放置在磁场中的1处，利用图丙所示的实验电路，改变滑动变阻器的阻值得到3组电压及电流的实验数据，如表格所示。则该磁敏电阻的测量值是___________Ω，位置1处的磁感应强度为___________T。

②实验中，仅将磁敏电阻从位置1处移至2处，其它条件不变，那么电流表的示数将会变___________，电压表的示数将会变___________。

11、 目前汽车刹车器均采用油压制动。油压制动刹车时消耗的机械能以内能形式排放掉，形成能源的浪费。现有一种汽车再生制动器，能把汽车刹车制动时消耗的机械能转化为电能而储存起来，有效地利用了能量。

（1）从能量转化的角度看，汽车再生制动器相当于＿＿＿＿

A．电动机              B．汽油机              C．发电机

（2）实际上汽车刹车时再生制动器无法提供足够的刹车阻力，仍需要与油压制动器配合使用，产生恒定的刹车阻力来满足刹车要求。若某汽车以72km/h的速度行驶，刹车时再生制动器产生的阻力随时间变化的关系如下表：

①汽车刹车时，再生制动器所产生的阻力大小随时间的变化情况是＿＿＿＿

A．逐渐增大                    B．先增大后不变

C．先增大后减小                D．先增大后不变再减小

②在图甲中作出汽车刹车时再生制动器0～0.8s内产生的刹车阻力随时间变化的图像。

③如果汽车制动时需要产生恒定的刹车阻力为1×104N,由图甲可知t=0.5s时再生制动器产生的刹车阻力约＿＿＿N，此时油压制动器还需产生＿＿＿N的刹车阻力。

④在满足③的刹车阻力作用下，汽车行驶的路程与时间变化的关系如图乙所示。则在0～0.5s内汽车克服刹车阻力所做的功W=＿＿＿＿J。

12、 如图甲是一种“闯红灯违法证据模拟记录器”的工作原理图，当光控开关接收到红光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化（变化规律如图乙所示）引起电流大于或等于0.06A时，继电器的衔铁就被吸下，工作电路中的电控照相机工作拍摄违规车辆。光控开关未受到红光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V。（g取10N／kg）求：

（1）一辆质量为400kg的车闯红灯时，控制电路中的电流恰好是0.06A被拍照。此时压敏电阻的阻值是多大?

（2）电磁继电器线圈电阻是多少?

（3）一辆质量是1.2t的汽车违规闯红灯时压敏电阻消耗的电功率是多少?

（4）图丙是一种“超速违法证据模拟记录器”的示意图。如果某一路段要求时速不超过60km／h，当汽车先后通过两个感应线圈上方的时间间隔小于0.5s时，拍摄系统才会被激活而拍下超速汽车的照片。则两个线圈之间的距离应设计为多少?

          甲                                    乙                         丙
