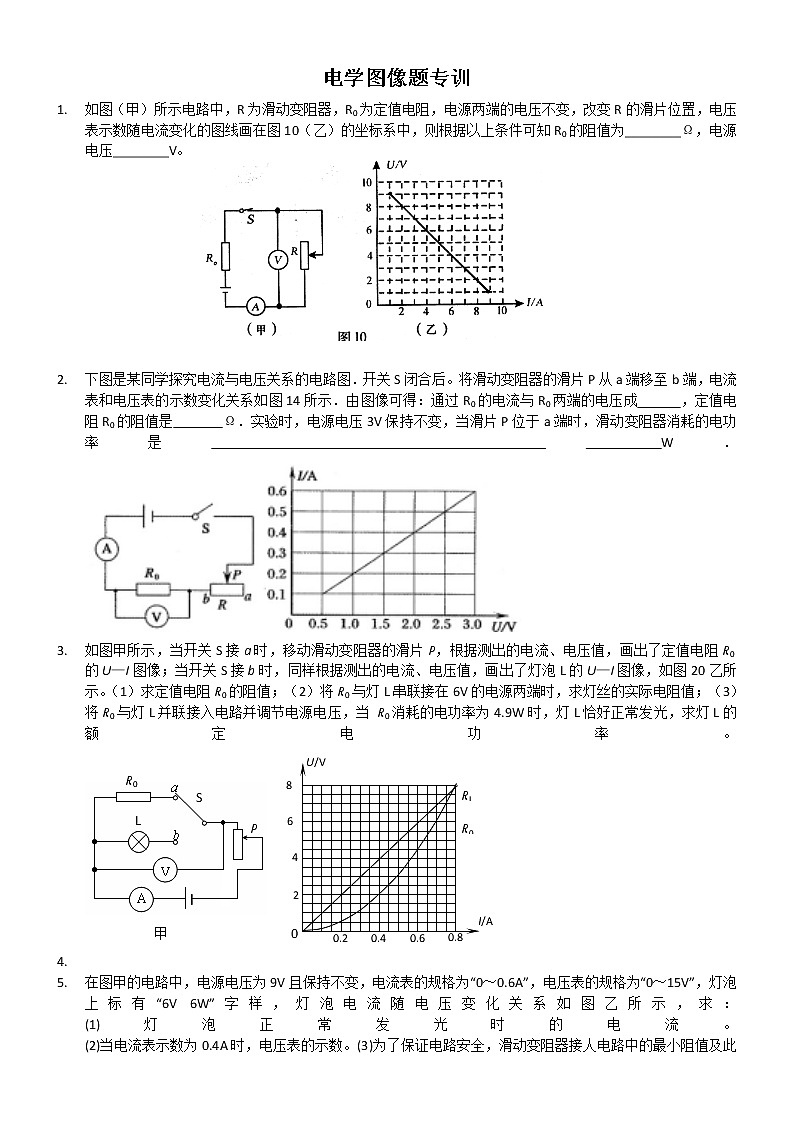

电学图像题专训

1. 如图（甲）所示电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线画在图10（乙）的坐标系中，则根据以上条件可知R0的阻值为________Ω，电源电压________V。

2. 下图是某同学探究电流与电压关系的电路图．开关S闭合后。将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图14所示．由图像可得：通过R0的电流与R0两端的电压成      ，定值电阻R0的阻值是       Ω．实验时，电源电压3V保持不变，当滑片P位于a端时，滑动变阻器消耗的电功率是        W．

3. 如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图20乙所示。（1）求定值电阻R0的阻值；（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。

4.
5. 在图甲的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图乙所示，求：
   (1)灯泡正常发光时的电流。
   (2)当电流表示数为0.4A时，电压表的示数。(3)为了保证电路安全，滑动变阻器接人电路中的最小阻值及此时电路消耗的总功率。

6. 小明用如图所示的电路，探究电源暗箱(图中虚线框所示)中电阻R0的阻值。
   (1)开关闭合前，滑动变阻器的滑片应置于        端(选填“a”或“b”)；
   (2)当电压表的示数为10V的时候，电流表的示数为4A，则此时滑动变阻器连入电路中的电阻R=_______欧，其消耗的功率P＝_______W；
   (3)根据实验所测得几组数据，小明在方格纸上画出了滑动变阻器消耗的功率P随其连入电路中的阻值R的变化图线，由图线可知：当滑动变阻器消耗的功率P最大时，电路中电流为_______A，电源暗箱中的电阻R0为_______欧。

7. 如图甲所示，闭合开关S，滑动变阻器取四个不同阻值时，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U—I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为零）。由这四个点作出的U—I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴与F点。则（1）F点表示的电流表、电压表的示数各为多少？ （2）根据图乙数据计算电源电压U0、定值电阻R0分别为多少？（3）图乙Q点对应的时刻电路的总功率是多少？


8. 如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源电压保持不变，改变R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中，则R0的阻值为          Ω。

9. 如图所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示。根据图线的信息可知：         (甲/乙)是电压表V2示数变化的图线，电源电压为         V，电阻R1的阻值为        Ω。
