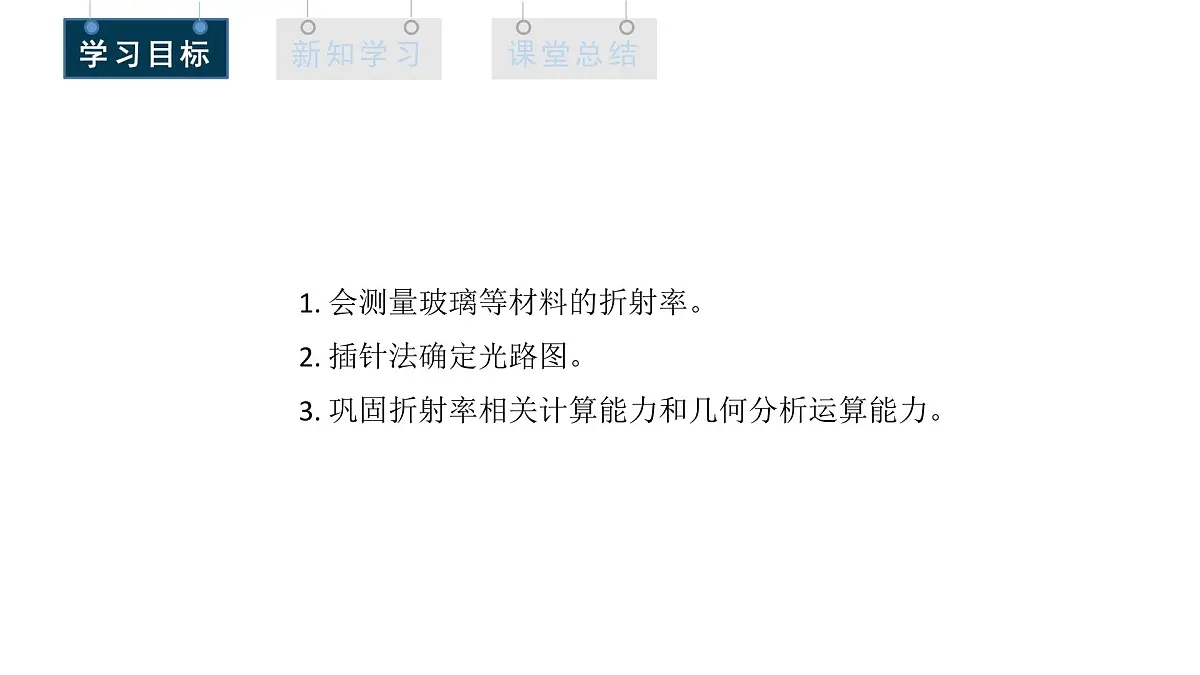

1. 会测量玻璃等材料的折射率。 2. 插针法确定光路图。3. 巩固折射率相关计算能力和几何分析运算能力。

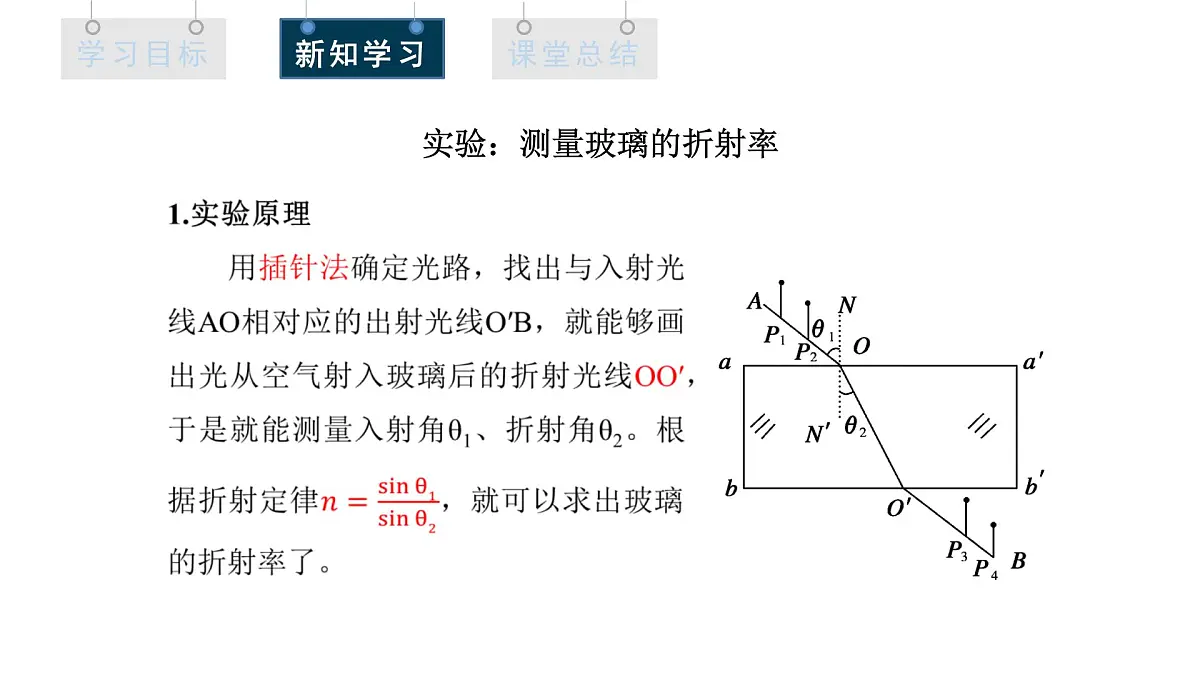

实验：测量玻璃的折射率

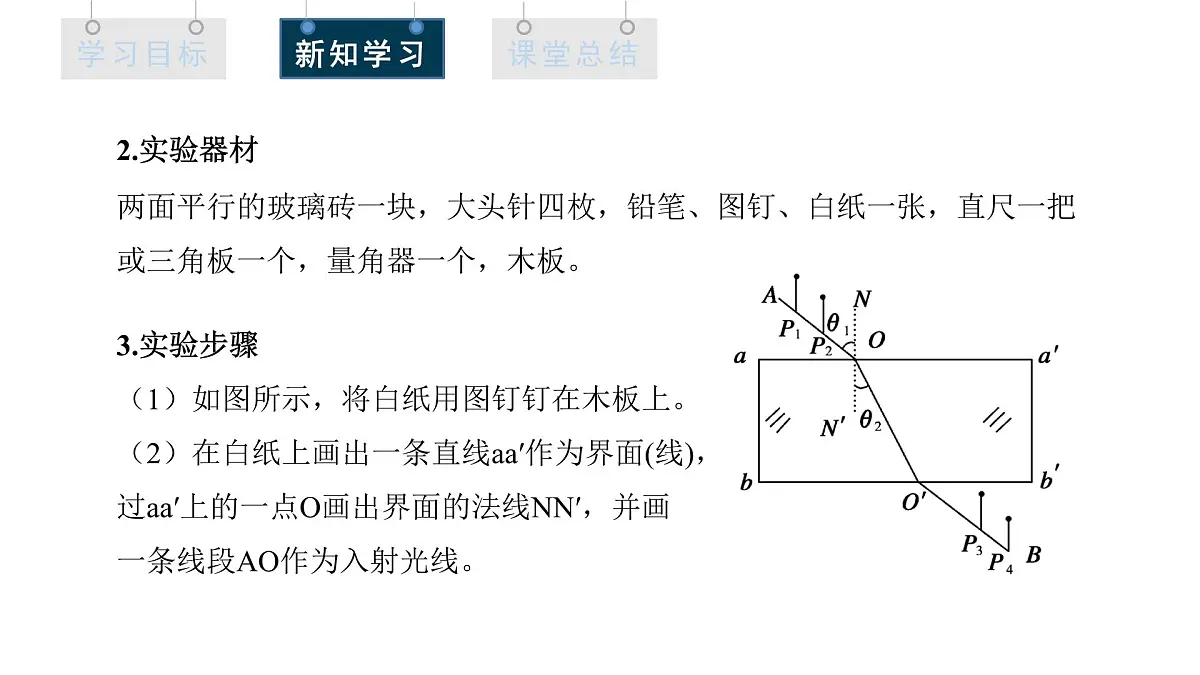

2.实验器材两面平行的玻璃砖一块，大头针四枚，铅笔、图钉、白纸一张，直尺一把或三角板一个，量角器一个，木板。
3.实验步骤（1）如图所示，将白纸用图钉钉在木板上。（2）在白纸上画出一条直线aa′作为界面(线)，过aa′上的一点O画出界面的法线NN′，并画一条线段AO作为入射光线。

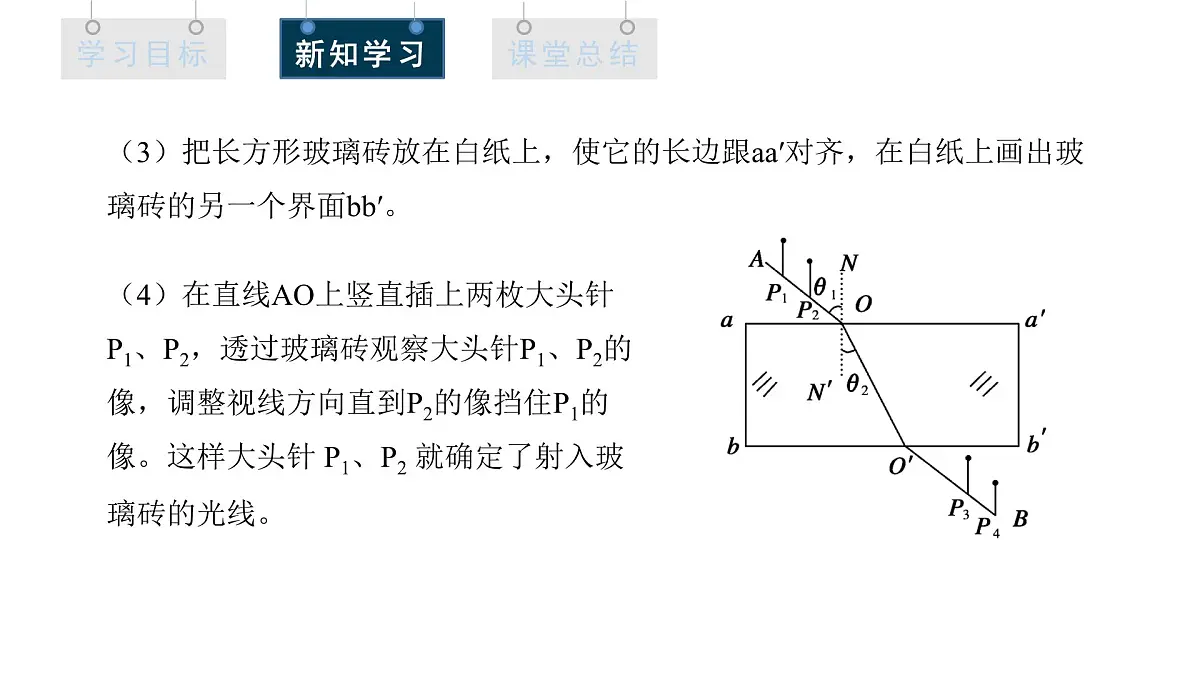

（3）把长方形玻璃砖放在白纸上，使它的长边跟aa′对齐，在白纸上画出玻璃砖的另一个界面bb′。
（4）在直线AO上竖直插上两枚大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线方向直到P2的像挡住P1的像。这样大头针 P1、P2 就确定了射入玻璃砖的光线。

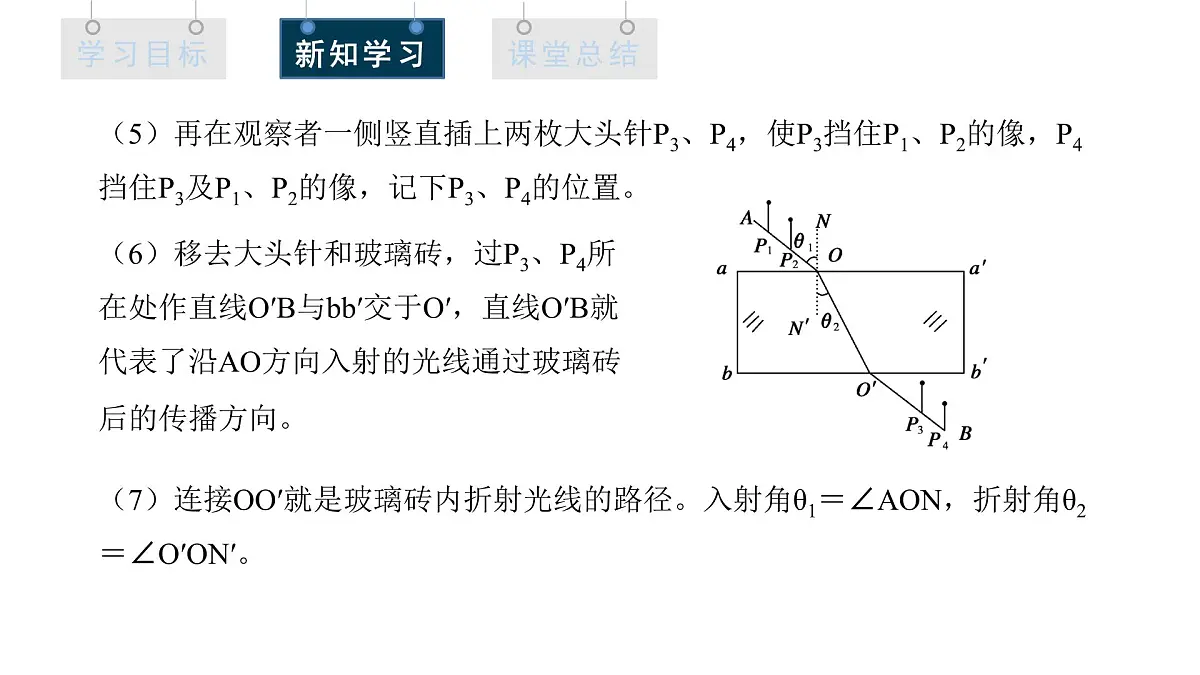

（6）移去大头针和玻璃砖，过P3、P4所在处作直线O′B与bb′交于O′，直线O′B就代表了沿AO方向入射的光线通过玻璃砖后的传播方向。
（7）连接OO′就是玻璃砖内折射光线的路径。入射角θ1＝∠AON，折射角θ2＝∠O′ON′。
（5）再在观察者一侧竖直插上两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3及P1、P2的像，记下P3、P4的位置。
【演示视频：测量玻璃的折射率】
5.实验结论：该玻璃的折射率为1.51
6．注意事项（1）实验时，尽可能将大头针竖直插在纸上，且P1和P2之间，P2与O点之间，P3与P4之间，P3与O′之间距离要稍大一些。（2）入射角θ1应适当大一些，以减小测量角度的误差，太小，相对误差大，但入射角不宜太大，入射角太大，使折射光线弱，不易观察。（3）注意不能用玻璃砖替代直尺画线，避免划伤和污染玻璃砖的光学面。可以用铅笔先在白纸上描出玻璃砖每个界面的两个点，然后取下玻璃砖再用直尺连成线。
（4）在实验的过程中玻璃砖与白纸的位置都不能改变，移动会改变光路图，更不能用手触摸玻璃砖光洁的光学面。（5）玻璃砖应选用宽度较大的，宜在5cm以上。若宽度太小，则测量误差较大。（6）入射点应尽量靠近玻璃砖上界面的左侧，使之在玻璃砖的另一侧能够找到对应的出射光线。
7.误差分析本实验测量误差产生的原因主要有：（1）画玻璃砖边界时的偶然误差；（2）插针时的偶然误差；（3）测量角度大小的读数误差；（4）三角函数值近似计算时存在的误差。
①为了使入射光线和出射光线更精确，插大头针时两大头针间距应较大。②为减小测角时的相对误差，入射角要稍大些，但不宜太大，否则光线会从玻璃砖的侧面射出，并且入射角太大时，反射光较强，折射光会相对较弱。③为减小折射率的误差，可采用求多次不同入射角时n的值，然后取其平均值，即为玻璃的折射率。
思考：实验中，应该采取哪些措施以减小误差？
1.在用两面平行的玻璃砖测定玻璃折射率的实验中，其实验光路图如图所示，对实验中的一些具体问题，下列说法正确的是（　　）
A．若P1、P2 的距离较大时，通过玻璃砖会看不到P1、P2 的像B．实验中为方便操作可用玻璃砖代替尺子画线。C．为了减小作图误差，P3 和 P4的距离应适当大一些
D．为减小测量误差， P1、P2 连线与玻璃砖界面法线的夹角越大越好
2.如图所示，在做“测量玻璃的折射率”实验时，先在白纸上放好一块两面平行的玻璃砖，描出玻璃砖的两个边MN和PQ，在玻璃砖的一侧插上两枚大头针P1和P2，然后在另一侧透过玻璃砖观察，再插上大头针P3、P4，然后做出光路图，根据光路图计算得出玻璃的折射率。关于此实验，下列说法中正确的是（　　）A.大头针P4 须挡住P3及P1、P2的像B.入射角越大，折射率的测量越准确C.利用量角器量出i1、i2，不可求出玻璃砖的折射率 D.如果误将玻璃砖的边PQ画到P′Q′，折射率的测量值将偏大
（1）确定P4大头针的位置的方法是大头针P4能挡住P3和P1、P2的像。（2）入射角θ1应适当大一些，以减小测量角度的误差，太小，相对误差大，但入射角不宜太大，入射角太大，使折射光线弱，不易观察。（3）玻璃砖的折射率（4）如果误将玻璃砖的边PQ画到P′Q′，则折射角i2，将偏大，折射率的测量值将偏小。
