人教版 (2019)选择性必修 第一册光的折射课前预习课件ppt

这是一份人教版 (2019)选择性必修 第一册光的折射课前预习课件ppt，共78页。

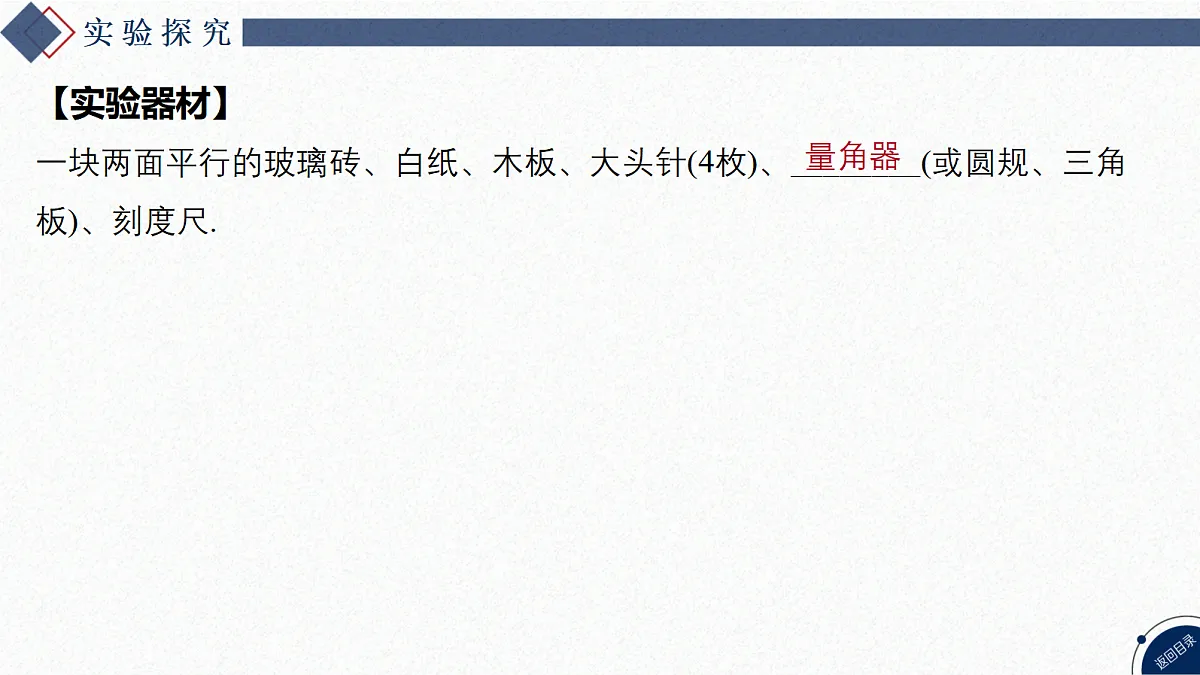

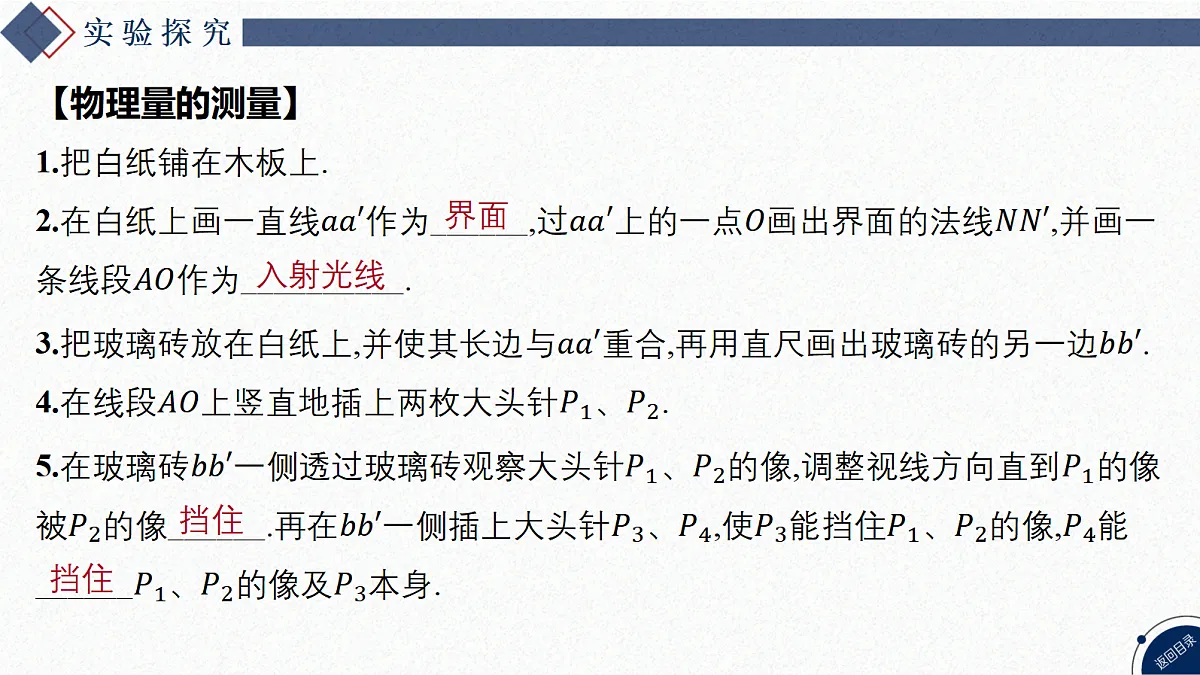

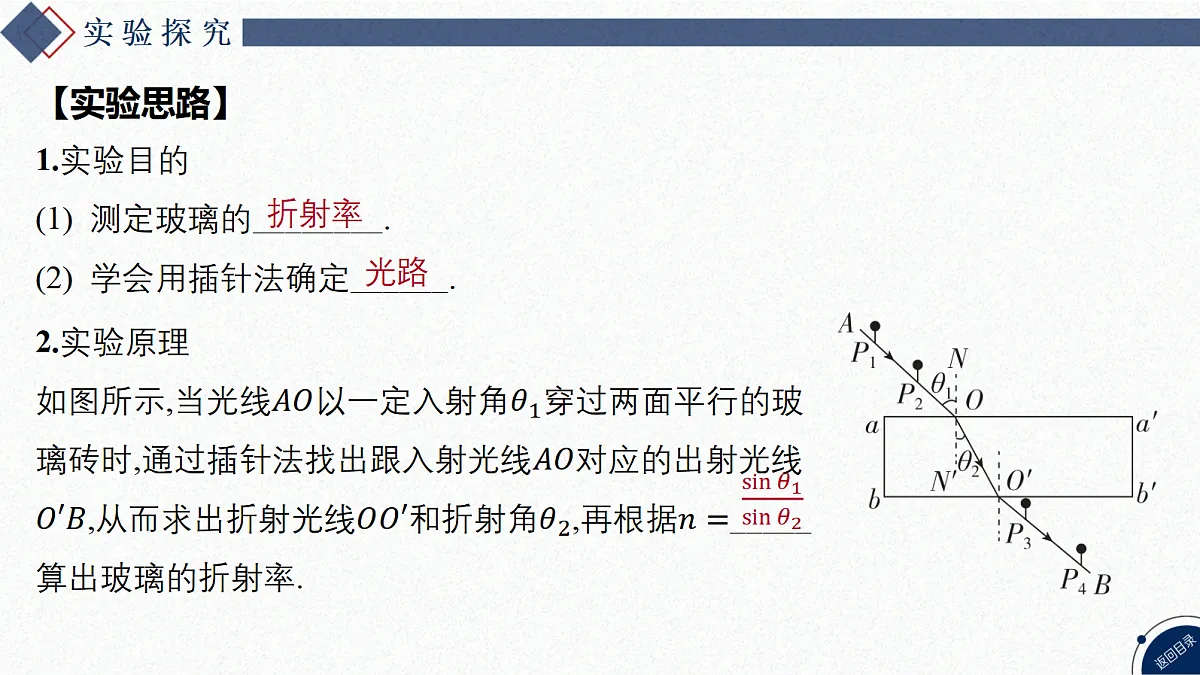

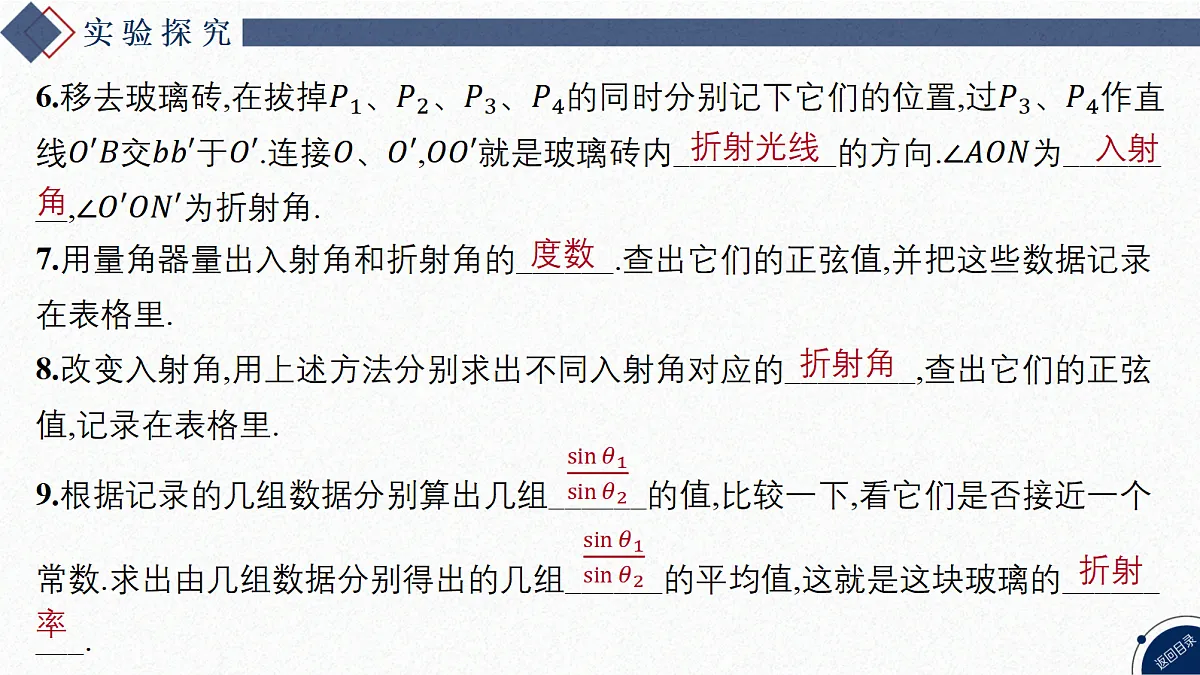

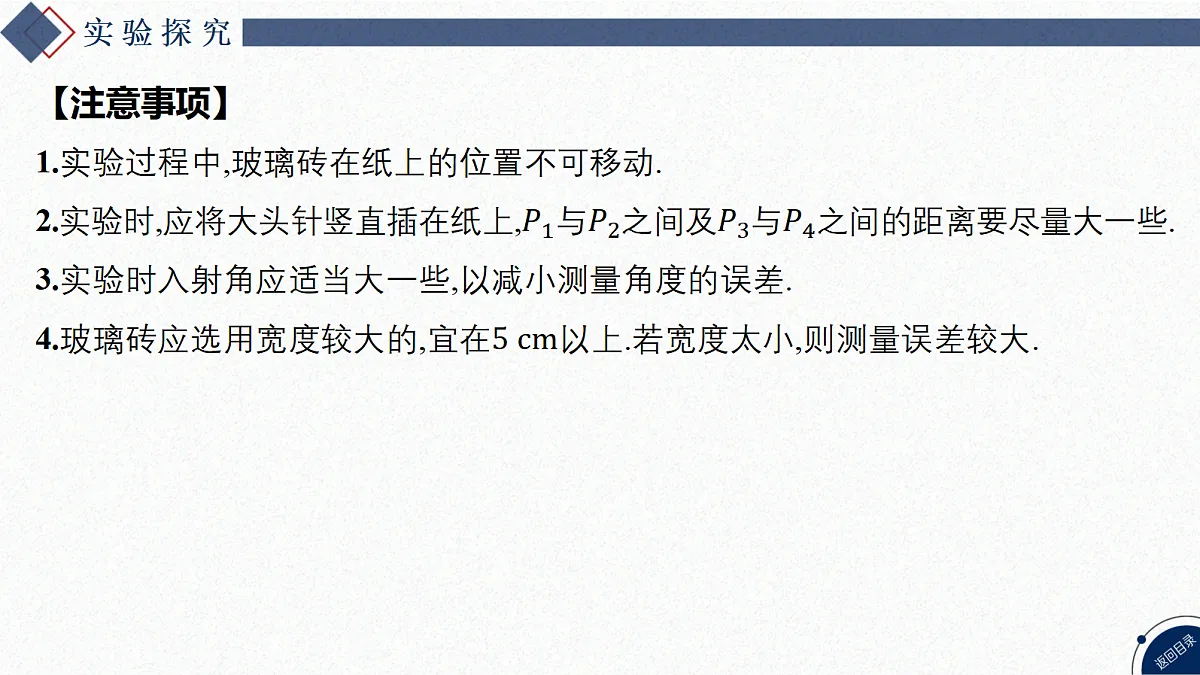

1 光的折射第2课时 实验:测量玻璃的折射率随堂巩固备用习题◆练习册实验探究答案核查【导】答案核查【练】【实验思路】1.实验目的(1) 测定玻璃的________.(2) 学会用插针法确定______.折射率光路  【实验器材】一块两面平行的玻璃砖、白纸、木板、大头针(4枚)、________(或圆规、三角板)、刻度尺.量角器【物理量的测量】 界面入射光线  挡住挡住 折射光线 入射角7.用量角器量出入射角和折射角的______.查出它们的正弦值,并把这些数据记录在表格里.8.改变入射角,用上述方法分别求出不同入射角对应的________,查出它们的正弦值,记录在表格里.度数折射角9.根据记录的几组数据分别算出几组_ _____的值,比较一下,看它们是否接近一个常数.求出由几组数据分别得出的几组_ _____的平均值,这就是这块玻璃的_________.   折射率【注意事项】    √√       (1) 做该实验的过程中，在图甲中的四枚大头针依次插放的先后顺序应该为___. √       【方法总结】“测定玻璃折射率”实验中，也可以用三棱镜、半圆形玻璃砖等进行测量.实验中只要利用“插针法”确定了入射光线和出射光线，其与界面的交点就是入射点和出射点，连接入射点和出射点就能作出折射光线，一样可以测出折射率.光路图如图所示.例3 ［2025·天津南开区期末］ 某小组做“测定玻璃的折射率”实验(1) 下列能够提高实验精确程度的措施是___.A.选用两光学表面间距大的玻璃砖B.选用两光学表面平行的玻璃砖C.选择的入射角应尽量小些D.插在玻璃砖同侧的两枚大头针间的距离尽量小些√[解析] 为了作图误差更小，应选用两光学表面间距大的玻璃砖，故A正确；根据折射定律可知，如果两个光学面不平行，不影响入射角与折射角的值，所以对折射率的测定结果不产生影响，故B错误；入射角不宜过小，如果过小对于测量角度时会造成更大的误差，故C错误；插在玻璃砖同侧的两枚大头针间的距离尽量大些，这样确定的光线方向比较准确，能够提高实验精确程度，故D错误. 偏小不变      不平行[解析] 因为上下表面不平行，光线在上表面的折射角与在下表面的折射角不等，可知出射光线和入射光线不平行. 1.5  1.5     1.小张同学利用“插针法”测定玻璃的折射率.(1) 小张发现玻璃砖上、下表面不一样，一面是光滑的，一面是磨砂的，小张应选择玻璃砖__________(选填“磨砂的面”或“光滑的面”)与白纸接触的放置方法进行实验较为合理.磨砂的面[解析] 为了不影响观察实验，应选择磨砂的面接触纸面. 1.53[答案] 如图所示 2.在通过“插针法”测量玻璃的折射率实验中：(1) 如图甲所示为实验使用的长方体玻璃砖，实验时不能用手直接接触玻璃砖的________(选填“磨砂面”或“光学面”).光学面[解析] 玻璃砖的光学面不能用手直接接触，否则，接触面的污渍会影响接触面的平整，进而影响折射率的测定.  远    (4) 如图丁为小薇同学实验获得的大头针位置，请帮助她画出该实验完整的光路图.[答案] 如图所示    (1) 在图上画出所需的光路图.[答案] 如图所示 (2) 为了测出该三棱镜的折射率，需要测量的物理量是___________________，在图上标出它们. [答案] 如图所示    1.(实验操作与注意事项)(多选)在“用两面平行的玻璃砖测定玻璃折射率”的实验中，其实验光路图如图所示，对实验中的一些具体问题，下列说法正确的是( ) √√ 2.(实验操作与注意事项)［2024·江苏苏州中学期中］ 如图所示，在“测量玻璃的折射率”的实验中，以下说法正确的是( )A.处理数据时仅用毫米刻度尺也能获得计算折射率所需要的全部数据B.实验过程中，只有在画完光路图后，才能移除玻璃砖C.实验中要保证四枚大头针在同一直线上D.实验必须选用两光学表面平行的玻璃砖，否则无法测量√[解析] 处理数据时仅用毫米刻度尺也能获得计算折射率所需要的全部数据，选项A正确；实验过程中，只有先移除玻璃砖后才能画光路图，选项B错误；实验中同一侧的两枚大头针所在直线分别作为入射光线和折射光线，但两条光线并不在同一条直线上，故C错误；实验选用两光学表面不平行的玻璃砖，只要操作正确也能进行测量，选项D错误.3.(实验操作与误差分析) 某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，量角器，圆规，笔，图钉，白纸.  [解析] 根据测定玻璃的折射率实验的步骤，步骤排序应该为①③②⑤④.下列实验操作步骤的正确顺序是______________.①③②⑤④ 偏小 练习册1.(4分)［2024·江苏南京外国语学校期中］ 如图所示，在“测量玻璃的折射率实验中”，下列说法正确的是( ) √ 2.(6分)某同学利用“插针法”测定玻璃的折射率,所用玻璃砖的两面平行.正确操作后,作出的光路图及测出的相关角度如图所示.    (2) (3分)如果有几块宽度大小不同的平行玻璃砖可供选择,为了减小误差,应选用宽度较____(选填“大”或“小”)的玻璃砖来测量.大[解析] 玻璃砖宽度较大时,在画光路图时误差较小,为了减小误差,玻璃砖应选用宽度较大的.3.(6分)在“测定玻璃的折射率”实验中，某同学经正确操作插好了4枚大头针，如图甲所示.(1) (1分)下列做法正确的是___.A.入射角越大，误差越小B.在白纸上放好玻璃砖后，用铅笔贴着光学面画出界面C.实验时既可用量角器，也可用圆规和直尺等工具进行测量D.判断像与针是否在同一直线时，应该观察大头针的头部[解析] 入射角尽量大些，折射角也会大些，折射现象较明显，角度的相对误差会减小，但要注意并不是入射角越大越好，应适度，故A错误；为了防止弄脏玻璃砖，不能用铅笔贴着光学面画出界面，故B错误；实验中需要测角度时既可用量角器，也可用圆规和直尺等工具进行测量，故C正确；判断像与针是否在同一直线时，应该观察大头针的整个部分，不能只观察其头部，故D错误.√[答案] 如图所示(2) (1分)请在图乙中画出完整的光路图. 1.54    4.(6分)某同学为测量玻璃砖的折射率，准备了下列器材：激光笔、直尺、刻度尺、一面镀有反射膜的平行玻璃砖.如图所示，直尺与玻璃砖平行放置，激光笔发出的一束激光  [答案] 如图所示 1.2  (1) 某小组进行了如下的实验操作，请将步骤补充完整.①将白纸用图钉固定在平整木板上，在白纸上画出光学元件的横截面图，标好对应关系，把光学元件放在白纸上，使它的横截面与图中画线对齐；      1.33 (2) (2分)根据小组的实验过程，下列能够提高实验精确度的措施有_____A.应选用较粗的大头针完成实验B.应选用较细的大头针完成实验C.插在光学元件同侧的两枚大头针间的距离应适当小些D.插在光学元件同侧的两枚大头针间的距离应适当大些[解析] 应选用较细的大头针完成实验，这样可准确确定光线的传播方向，A错误，B正确；插在光学元件同侧的两枚大头针间的距离应适当大些，这样可减小确定光线方向时产生的误差，C错误，D正确.√√6.(10分)［2024·安徽卷］ 某实验小组做“测量玻璃的折射率”及拓展探究实验.(1) (3分)为测量玻璃的折射率，按如图所示进行实验，以下表述正确的一项是___.(填正确答案标号) √  (2) (3分)为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面.保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图乙所示.此实验初步表明：对于同一种介质，折射率与光的频率有关，频率越大，折射率越____(填“大”或“小”).大        随堂巩固 1.AB 2.A 3.（1）①③②⑤④ （2）偏小
