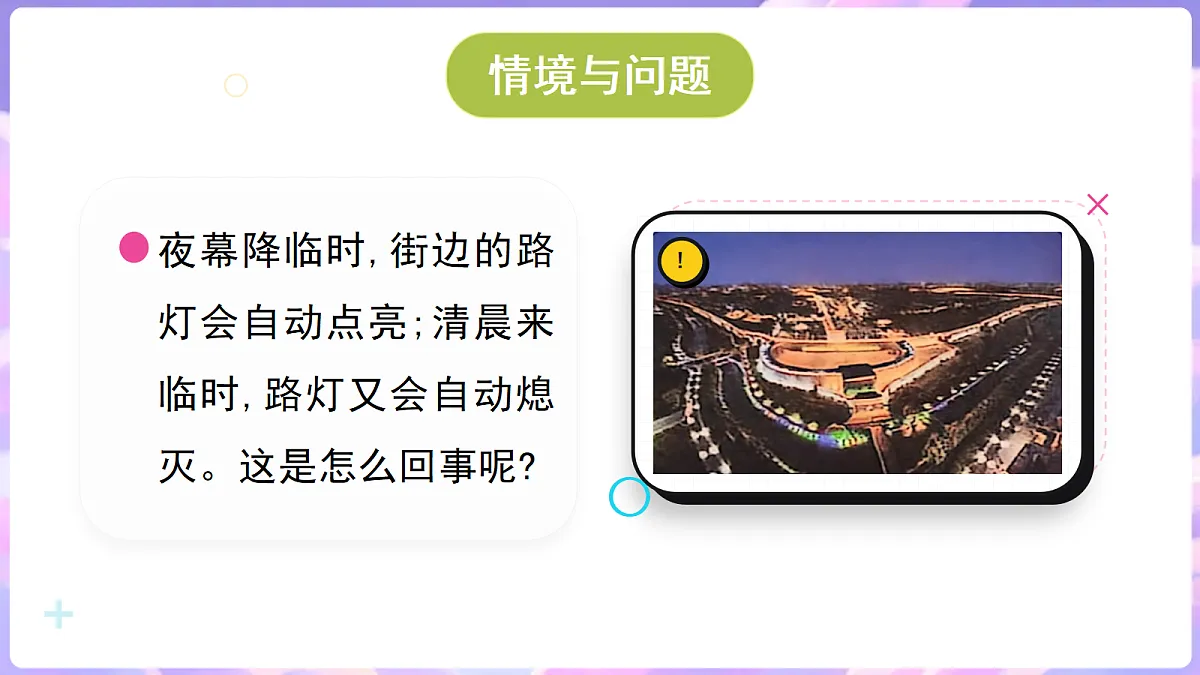

夜幕降临时,街边的路灯会自动点亮;清晨来临时,路灯又会自动熄灭。这是怎么回事呢?

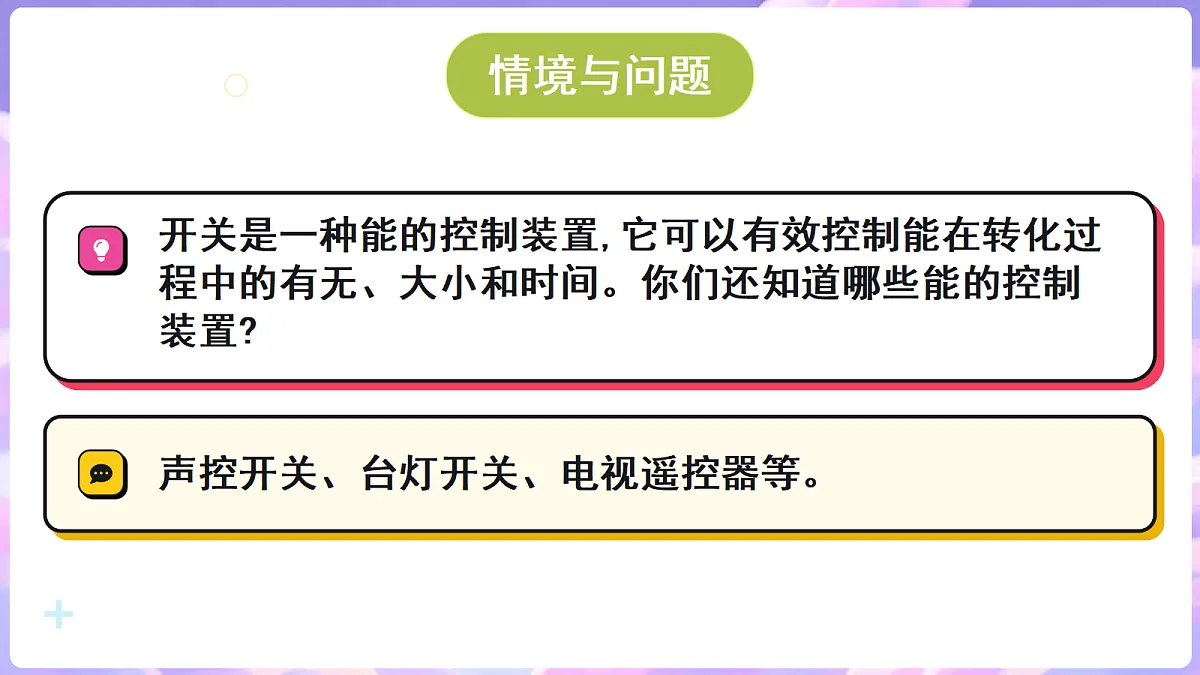

开关是一种能的控制装置,它可以有效控制能在转化过程中的有无、大小和时间。你们还知道哪些能的控制装置?
声控开关、台灯开关、电视遥控器等。

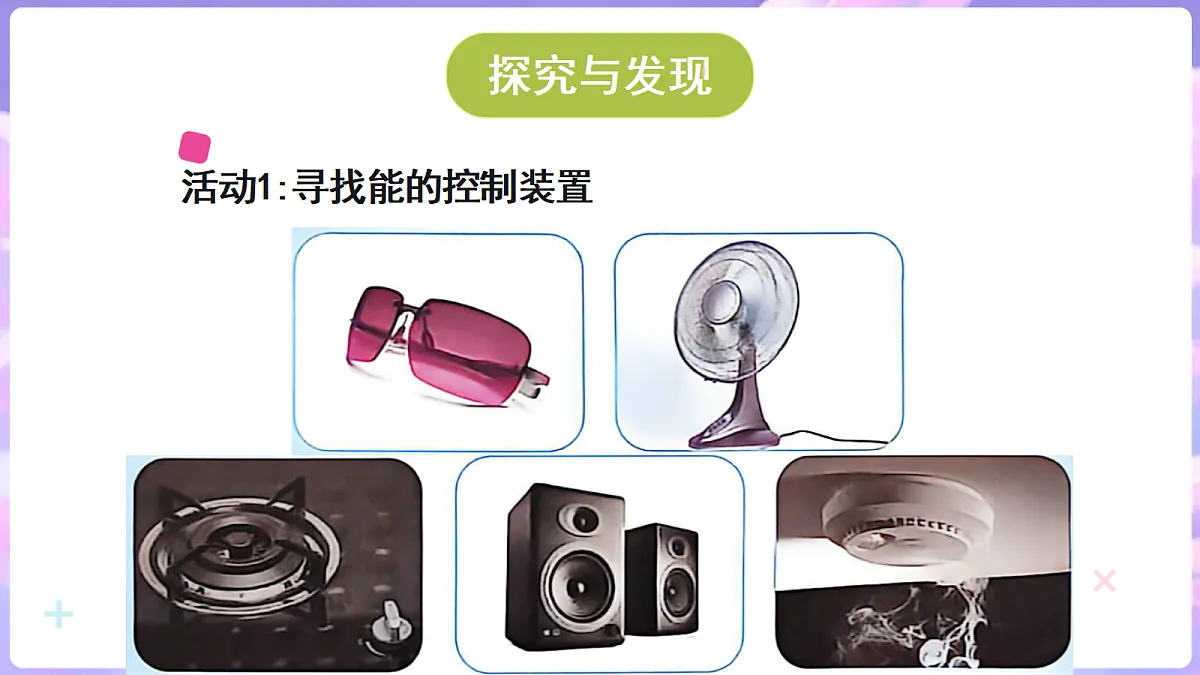

活动1:寻找能的控制装置

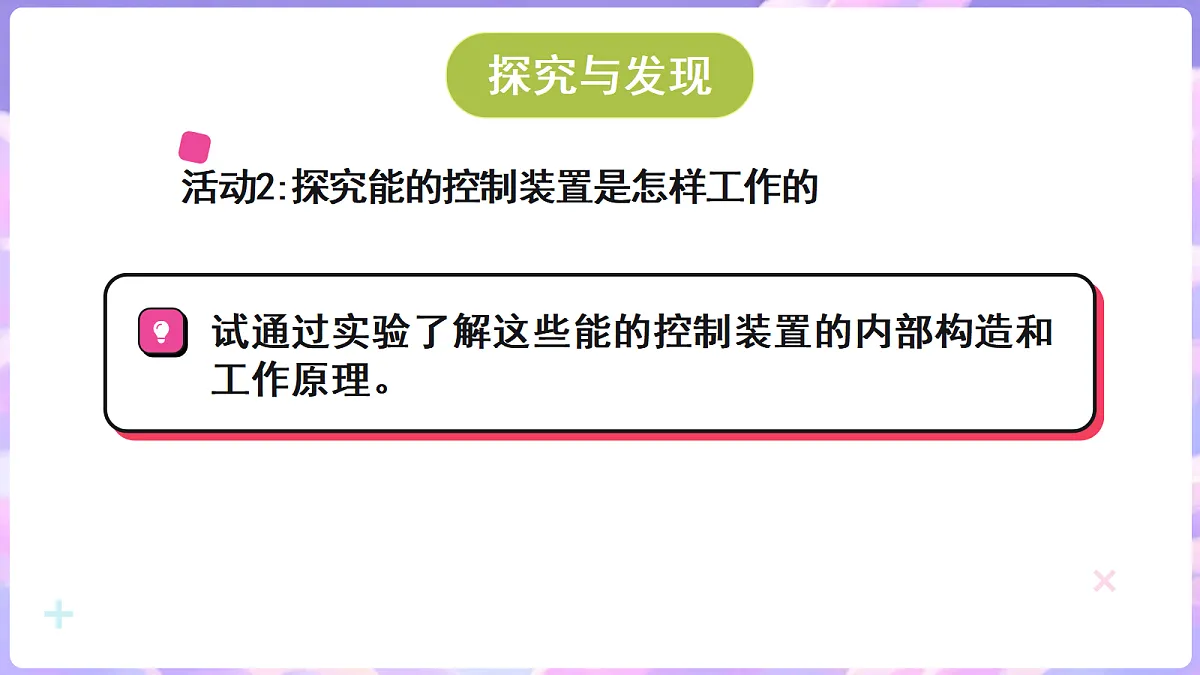

活动2:探究能的控制装置是怎样工作的
试通过实验了解这些能的控制装置的内部构造和工作原理。

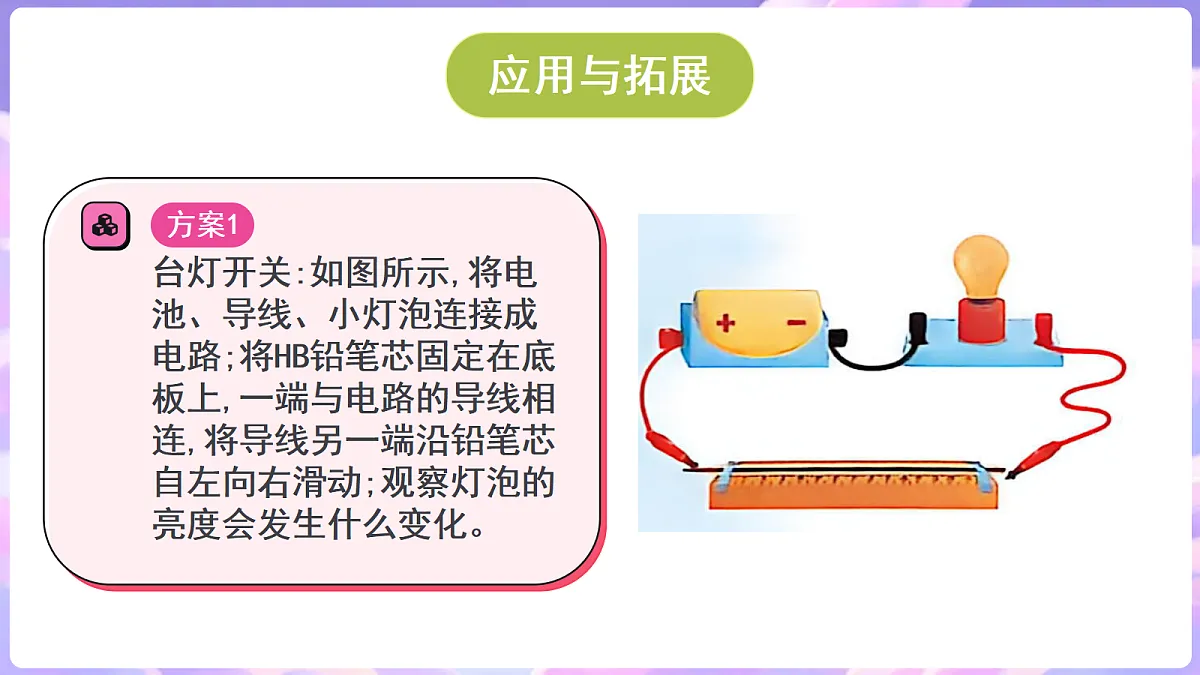

台灯开关:如图所示,将电池、导线、小灯泡连接成电路;将HB铅笔芯固定在底板上,一端与电路的导线相连,将导线另一端沿铅笔芯自左向右滑动;观察灯泡的亮度会发生什么变化。

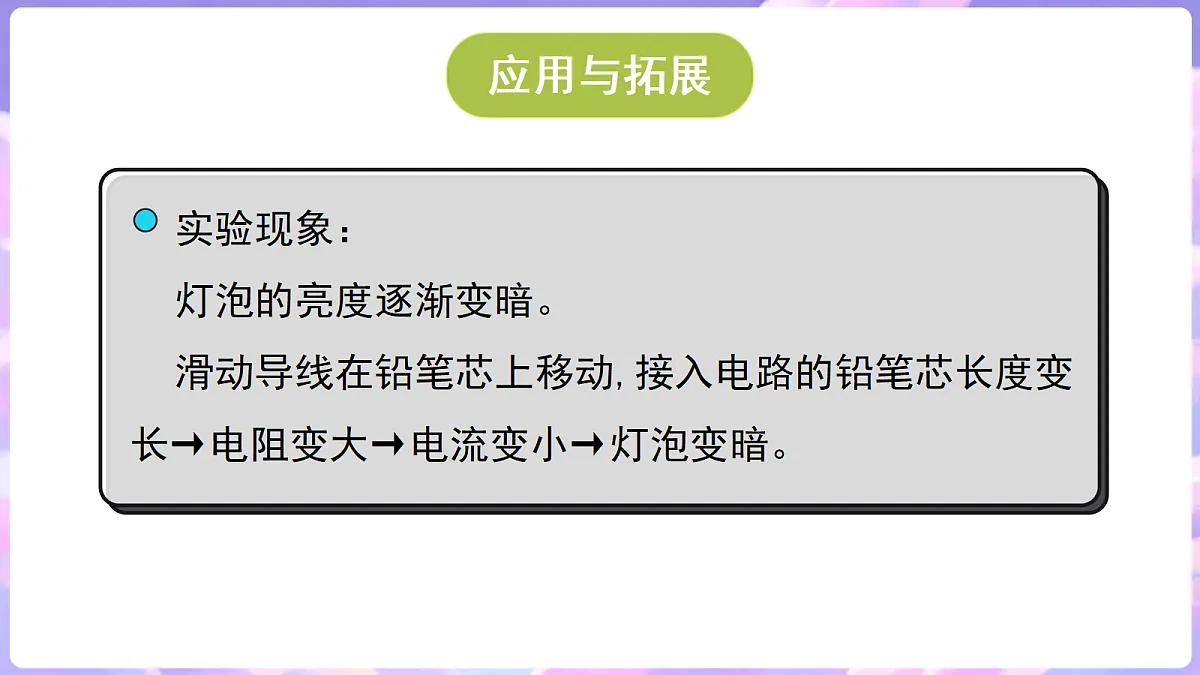

实验现象：灯泡的亮度逐渐变暗。滑动导线在铅笔芯上移动,接入电路的铅笔芯长度变长→电阻变大→电流变小→灯泡变暗。
火灾报警器:如图所示,将电池、导线、小灯泡连接成电路;把两根有间隙的铁钉固定在铁架台上作为电路的一部分;点燃酒精灯,用外焰加热有间隙的铁钉,观察小灯泡的状态;熄灭酒精灯停止加热,继续观察小灯泡的状态。
实验现象：加热时铁钉膨胀,电路接通,小灯泡发亮;停止加热后,铁钉遇冷收缩,两根铁钉分离,电路断开,小灯泡熄灭。
根据实验结果,推想台灯开关和失火报警器的内部构造可能是什么样的？它们又是怎样工作的呢?
（1）台灯开关的内部有一根较长的电阻丝;触摸或旋转台灯开关的旋钮时,改变了接入电路的电阻丝的长度,进而改变了电路中的电流,台灯的亮度就发生了变化。（2）失火报警装置的内部采用了双金属片结构,由膨胀系数差异大的两种金属组成;周围环境的温度升高,双金属片向下弯曲,使原本接触的触点分离,电路断开,报警装置(如蜂鸣器、指示灯)因电路断开触发报警机制,发出警报;温度下降,双金属片逐渐恢复伸直状态,触点重新接触,电路再次接通,报警装置停止工作。
生活中还有哪些装置应用了实验中的原理?
（1）收音机音量调节旋钮:原理与台灯调光旋钮类似,通过改变电阻来控制电流大小,从而调节音量。（2）电饭锅的温控开关:当内胆温度达到居里点(约103 ℃)时,双金属片弯曲断开电路,停止加热,实现恒温控制。
观察周围的物体,想想哪些物体需要安装自控装置,请你选择1~2种进行设计。
要求:首先要明确设计什么能的自控装置;然后查阅有关资料进行设计,并用简图将方案表示出来;最后与同学交流自己的方案,进行修改和完善。
