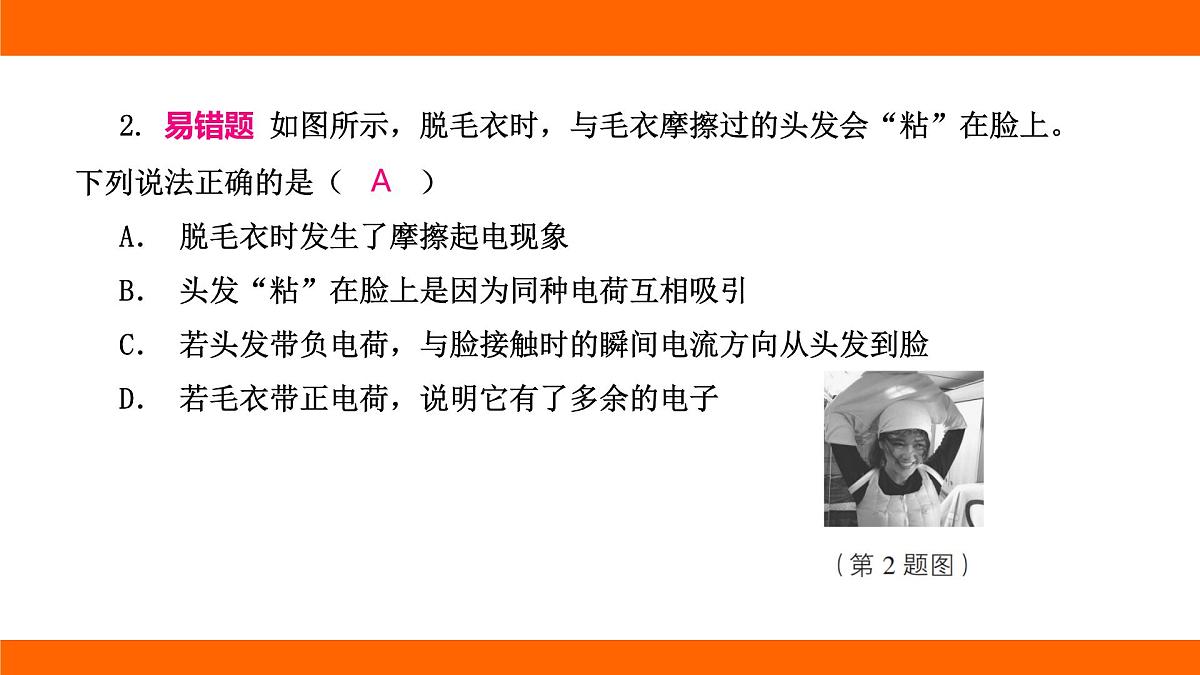

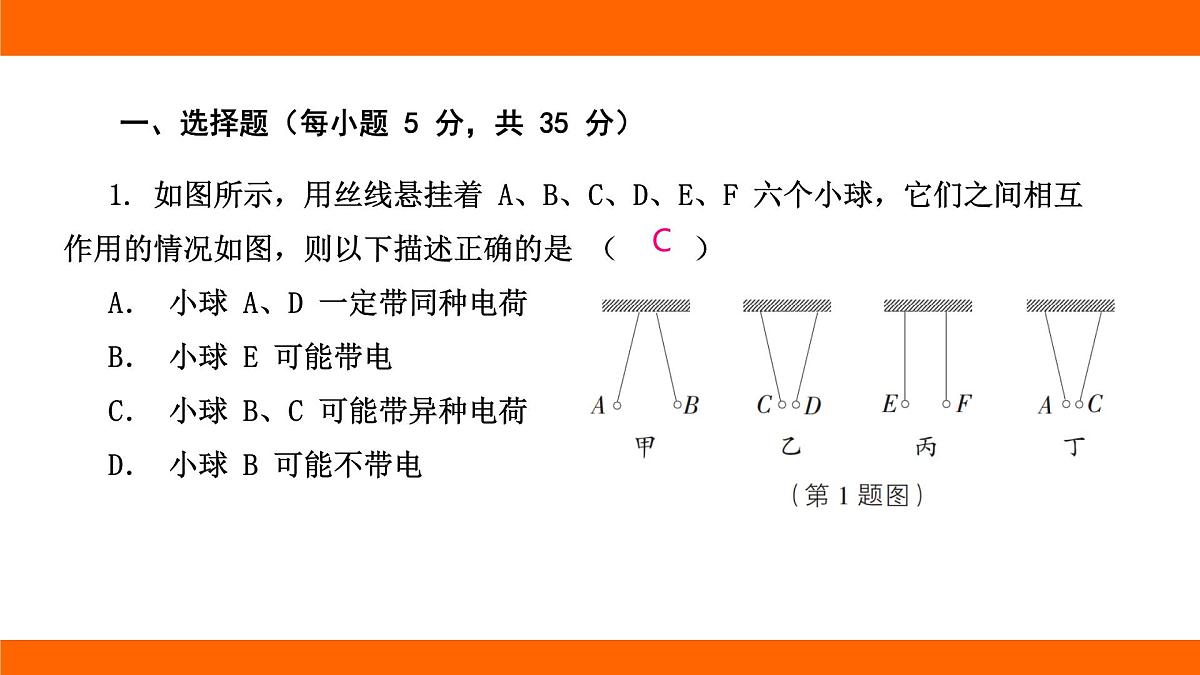

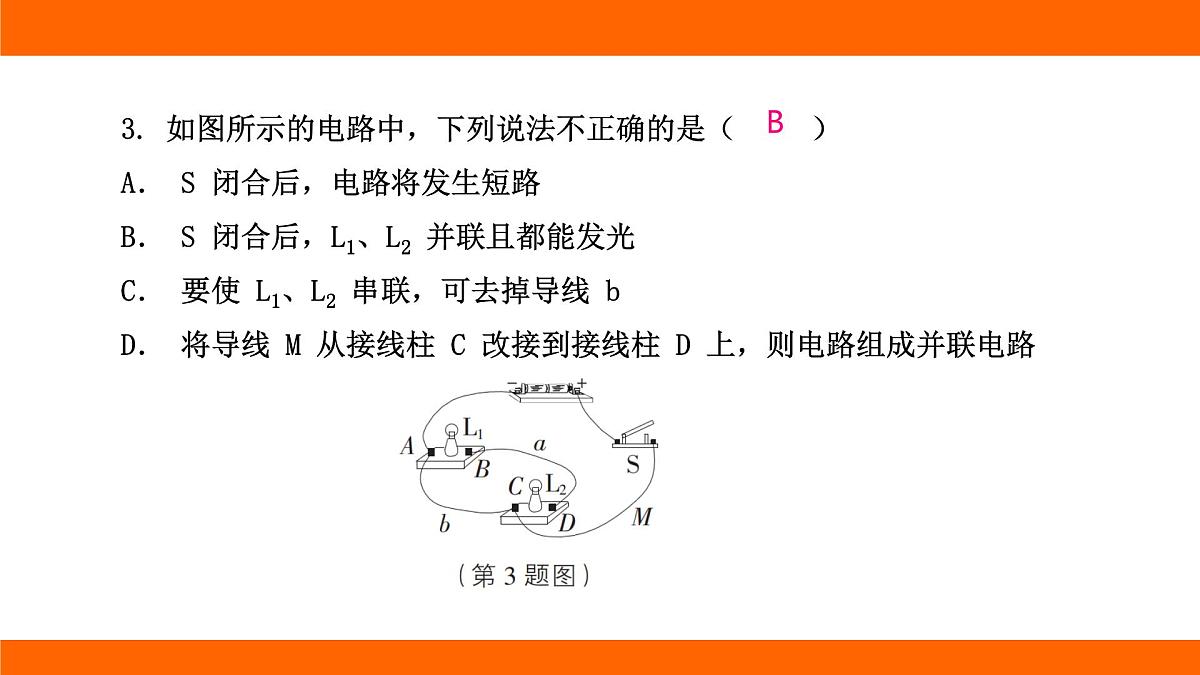

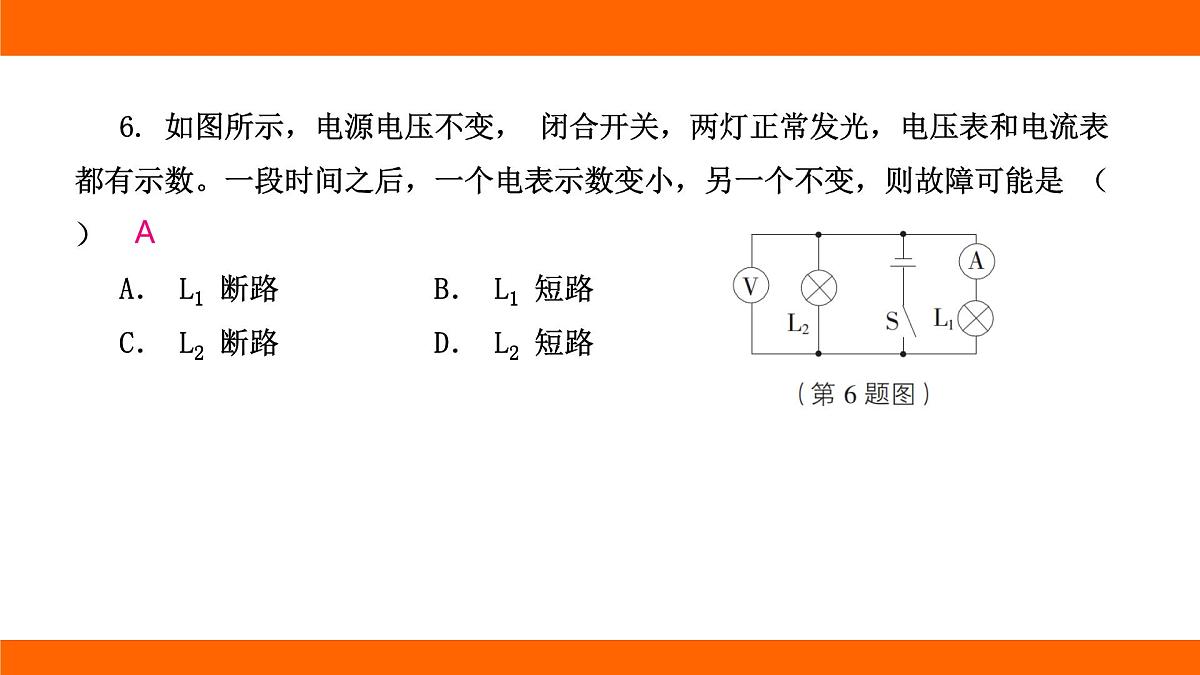

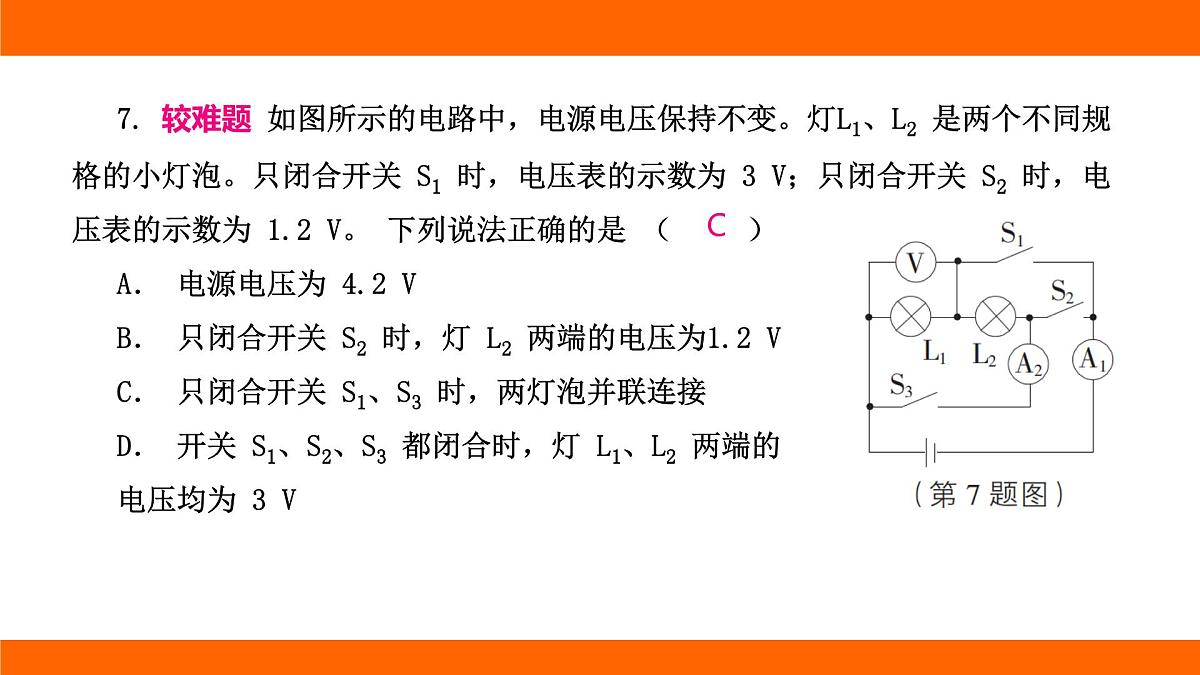

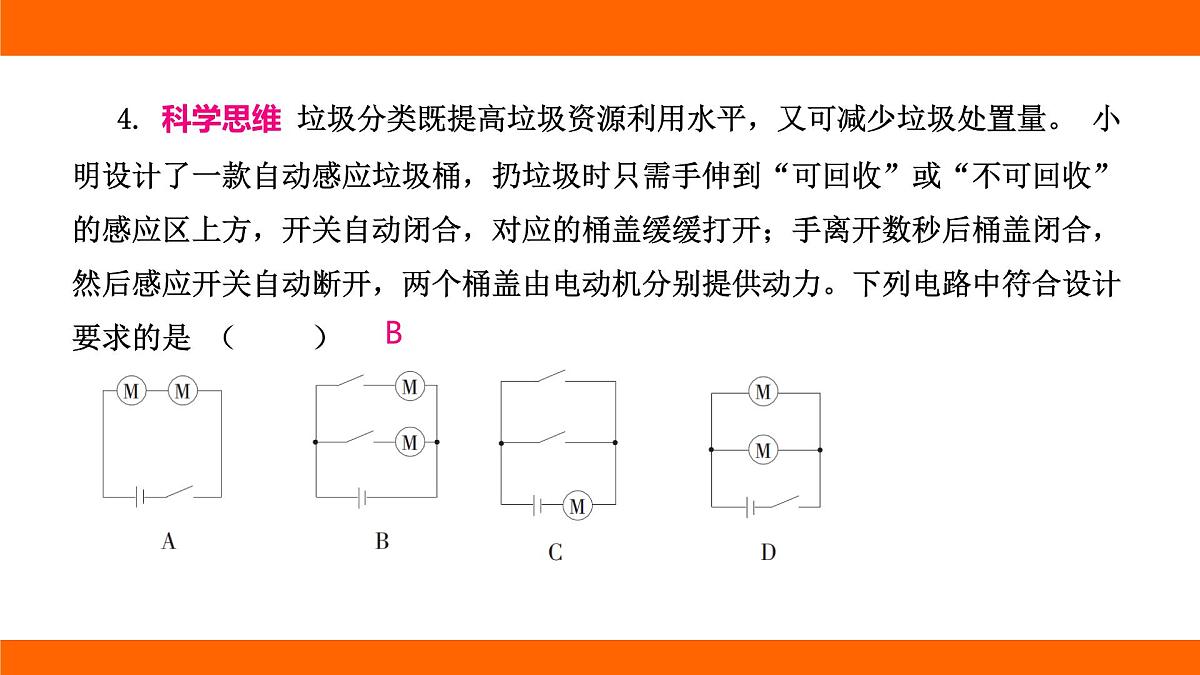

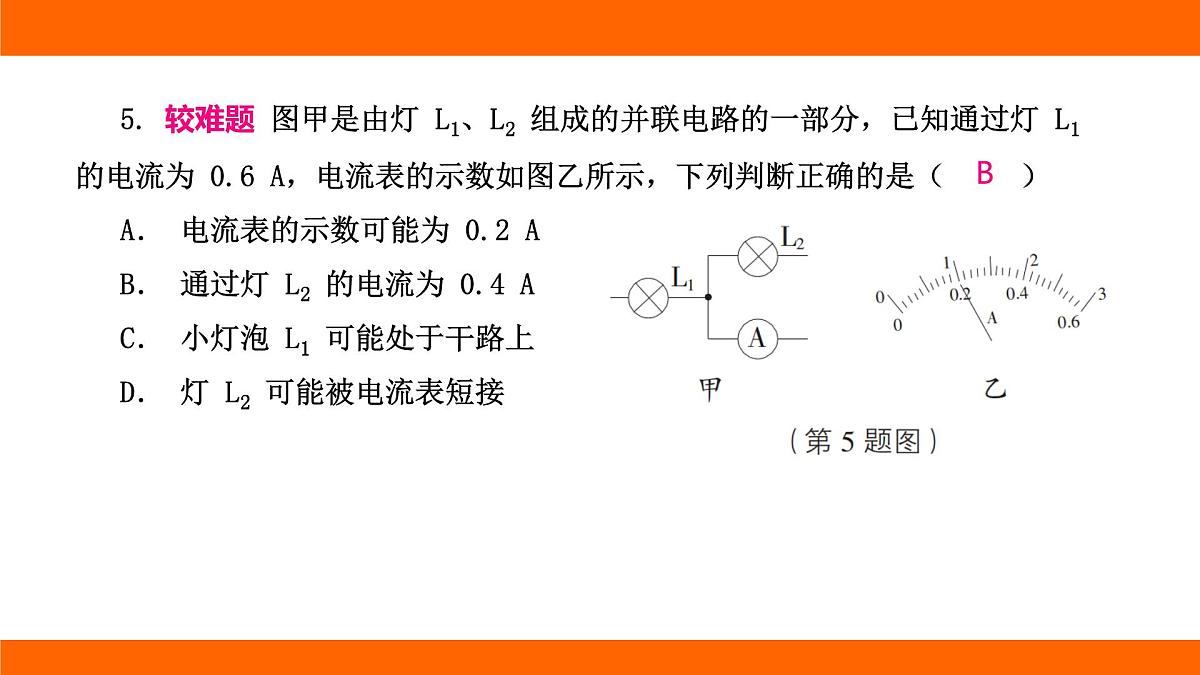

第十一章 电路、电流和电压高频考题巩固排查卷（二）一、选择题（每小题 5 分，共 35 分）1. 如图所示，用丝线悬挂着 A、B、C、D、E、F 六个小球，它们之间相互作用的情况如图，则以下描述正确的是 （ ）A． 小球 A、D 一定带同种电荷B． 小球 E 可能带电C． 小球 B、C 可能带异种电荷D． 小球 B 可能不带电C2. 易错题 如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。 下列说法正确的是（ ）A． 脱毛衣时发生了摩擦起电现象B． 头发“粘”在脸上是因为同种电荷互相吸引C． 若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸D． 若毛衣带正电荷，说明它有了多余的电子A3. 如图所示的电路中，下列说法不正确的是（ ）A． S 闭合后，电路将发生短路B． S 闭合后，L1、L2 并联且都能发光C． 要使 L1、L2 串联，可去掉导线 bD． 将导线 M 从接线柱 C 改接到接线柱 D 上，则电路组成并联电路B4. 科学思维 垃圾分类既提高垃圾资源利用水平，又可减少垃圾处置量。 小明设计了一款自动感应垃圾桶，扔垃圾时只需手伸到“可回收”或“不可回收”的感应区上方，开关自动闭合，对应的桶盖缓缓打开；手离开数秒后桶盖闭合，然后感应开关自动断开，两个桶盖由电动机分别提供动力。下列电路中符合设计要求的是 （ ）B5. 较难题 图甲是由灯 L1、L2 组成的并联电路的一部分，已知通过灯 L1 的电流为 0.6 A，电流表的示数如图乙所示，下列判断正确的是（ ）A． 电流表的示数可能为 0.2 AB． 通过灯 L2 的电流为 0.4 AC． 小灯泡 L1 可能处于干路上D． 灯 L2 可能被电流表短接B6. 如图所示，电源电压不变， 闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是 （ ）A． L1 断路 B． L1 短路C． L2 断路 D． L2 短路A7. 较难题 如图所示的电路中，电源电压保持不变。灯L1、L2 是两个不同规格的小灯泡。只闭合开关 S1 时，电压表的示数为 3 V；只闭合开关 S2 时，电压表的示数为 1.2 V。 下列说法正确的是 （ ）A． 电源电压为 4.2 VB． 只闭合开关 S2 时，灯 L2 两端的电压为1.2 VC． 只闭合开关 S1、S3 时，两灯泡并联连接D． 开关 S1、S2、S3 都闭合时，灯 L1、L2 两端的电压均为 3 VC二、填空题（每空 3 分，共 42 分）8. 古代典籍·论衡 东汉学者王充在《论衡》 中记载：“顿牟掇芥，磁石引针。”意思是摩擦过的琥珀可以吸引芥菜籽，这一现象说明带电体具有吸引 ____________ 的性质。 若摩擦过程中，负电荷从毛皮转移到琥珀上，则摩擦后的毛皮带 ______（选填“正”或“负”）电荷。轻小物体正9. 如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，杯中水属于 ______（选填“导体”或“绝缘体”），挂扣的作用相当于防溢报警器电路中的 _______。导体开关10. 英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。 当一个班级的扬声器发生断路故障时，不影响其他班级，据此可以判断它们是 _______（选填“并”或“串”）联。 播音的老师能同时控制所有扬声器的原因是开关连接在 ______（选填“干路”或“支路”）上。并干路11. 科学推理 如图所示是小红设计的定时闹钟音乐铃原理图。 闭合开关 S，“定时开关”到达设定时间时，所控制的播放器就能播放音乐。 为了满足设计要求，应将“定时开关”接在虚线框 ______（选填“a”或“b”）处，电源接在另一处；当播放器播放音乐时，“定时开关”处于 _______（选填“闭合”或“断开”）状态，指示灯 L ________（选填“能”或“不能”）发光。a断开能12. 如图甲所示，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中 a 电流表测量的是通过 _______（选填“电源”“L1”或“L2”）的电流，通过 L2 的电流为 _______ A。 若通电一段时间后 L1 的灯丝断了，则 L2 的亮度将 _______（选填“变亮”“变暗”或“无变化”）。L10.9无变化13. 如图甲所示，若只闭合开关 S，电压表示数如图乙①位置所示，若同时闭合开关 S 和S1，电压表示数如图乙②位置所示，则灯泡 L2 两端的电压是 _______ V， 电源电压是 _______ V。46三、作图题（3 分）14. 如图甲所示，某景区的自动扶梯只在白天且有人时才开启，请你将图乙所示电路图补充完整，以实现上述功能。（红外线自动开关S1 在有人时闭合，无人时断开；可见光自动开关 S2 在白天闭合，夜晚断开）四、实验探究题（12 分）15. 小明在“探究并联电路电流的特点”实验中，准备的器材主要有：电源、电流表、开关各一个，小灯泡、导线若干，设计的电路如图甲所示。（1）请根据如图甲所示的电路图，用笔画线代替导线将图乙所示的实物电路补充完整。（2）实验中，小明选择的两个小灯泡的规格应该是 _______（选填“相同”或“不同”）的。（3）连接好电路后，闭合开关，小明发现小灯泡 L1 发光，L2 不发光，电流表有示数，产生这种现象的原因可能是 ________________。（写出一个即可）（4）小明进行了三次实验，实验数据如表所示，从数据可以分析出并联电路中的电流关系为 _____________________________________。不同灯泡 L2 断路通过干路的电流等于各支路电流之和（5）某次实验中，小明在测出通过 L1 的电流的基础上想测量通过 L2 的电流，于是将电路中右侧的 ab 段导线的 b 端改接到电流表的“-”接线柱上，其他导线都不动。 请你判断小明的做法 __________（选填“可行”或“不可行”），这样做会导致 _____________________。不可行电流表指针反向偏转五、计算题（8 分）16. 如图所示的电路中，电源电压不变，当开关 S 断开时，电压表 V1 的示数为 5 V，电压表 V2 的示数为 7 V；当开关 S 闭合时，电压表 V1 的示数为 9 V，电压表 V2 的示数为5.4 V。 求：（1）电源电压。（2）开关 S 闭合时，灯 L2 两端的电压。（3）开关 S 断开时，灯 L1 两端的电压。［解］（1）当开关 S 闭合时，L3 被短路，电压表 V1 测电源电压，则电源电压 U=9 V （2）当开关 S 闭合时，L1 与 L2 串联，L3 被短路，V2 测量 L1 两端的电压，由题意可知，电压表 V2 的示数为 5.4 V，即 U1=5.4 V，则 U2=U-U1=9 V-5.4 V=3.6V（3）当 S 断开时，三盏灯串联，V1 测量 L1、L2 两端的总电压，所以 L3 两端的电压：U3=9 V-5 V=4VV2 测量 L1、L3 两端的总电压，所以L1 两端的电压：U1′=U-U3=7 V-4 V=3 V
