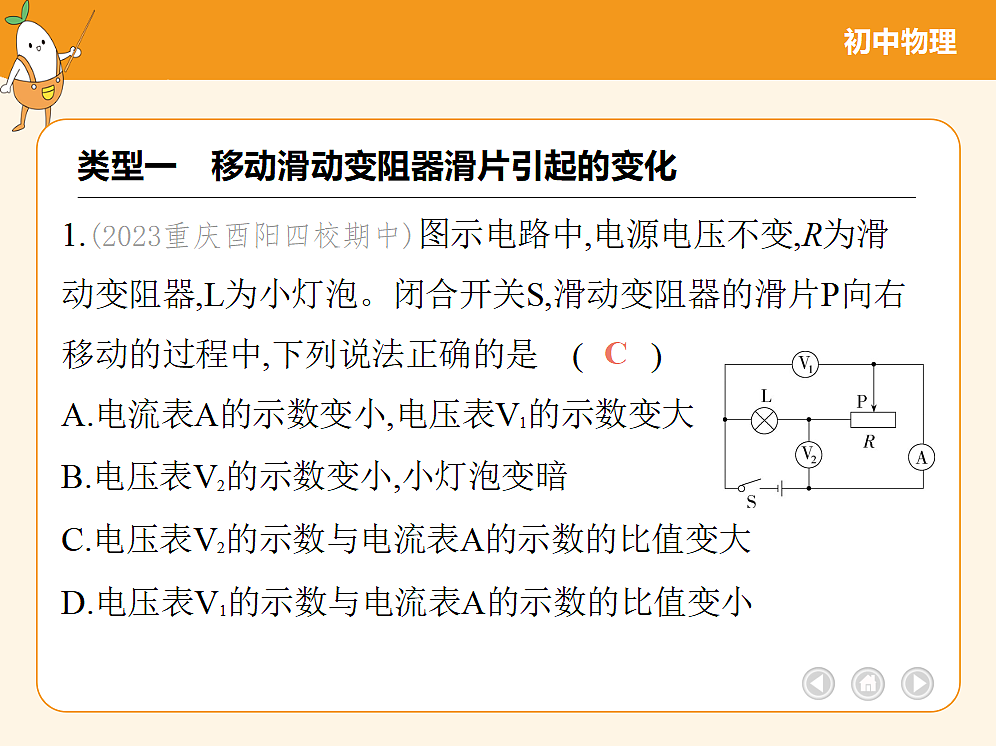

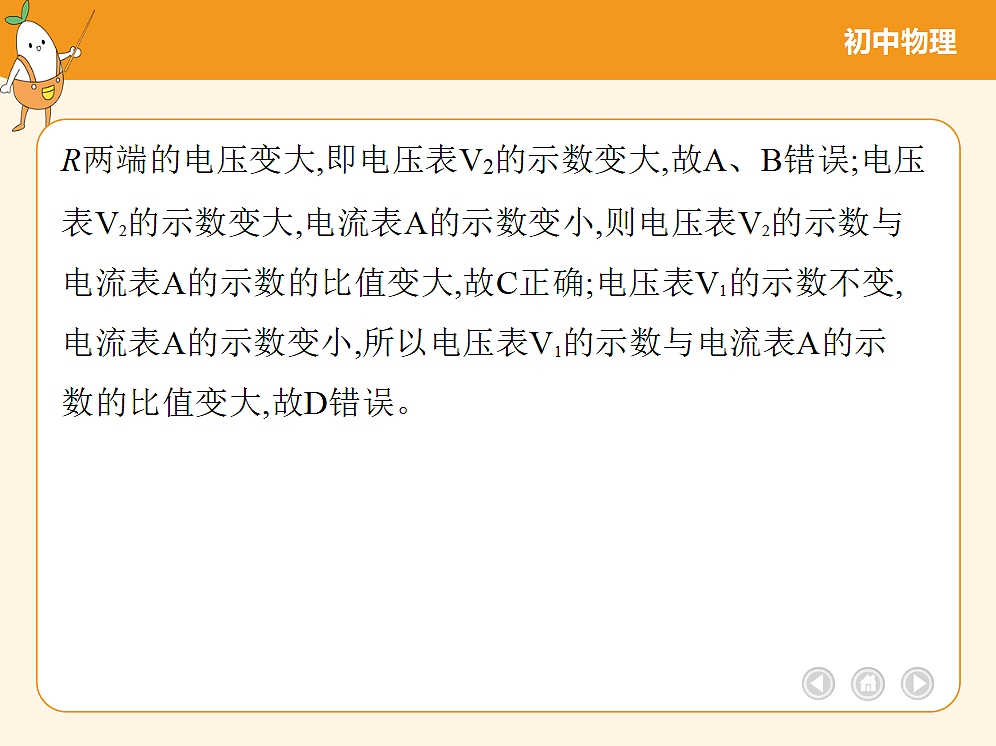

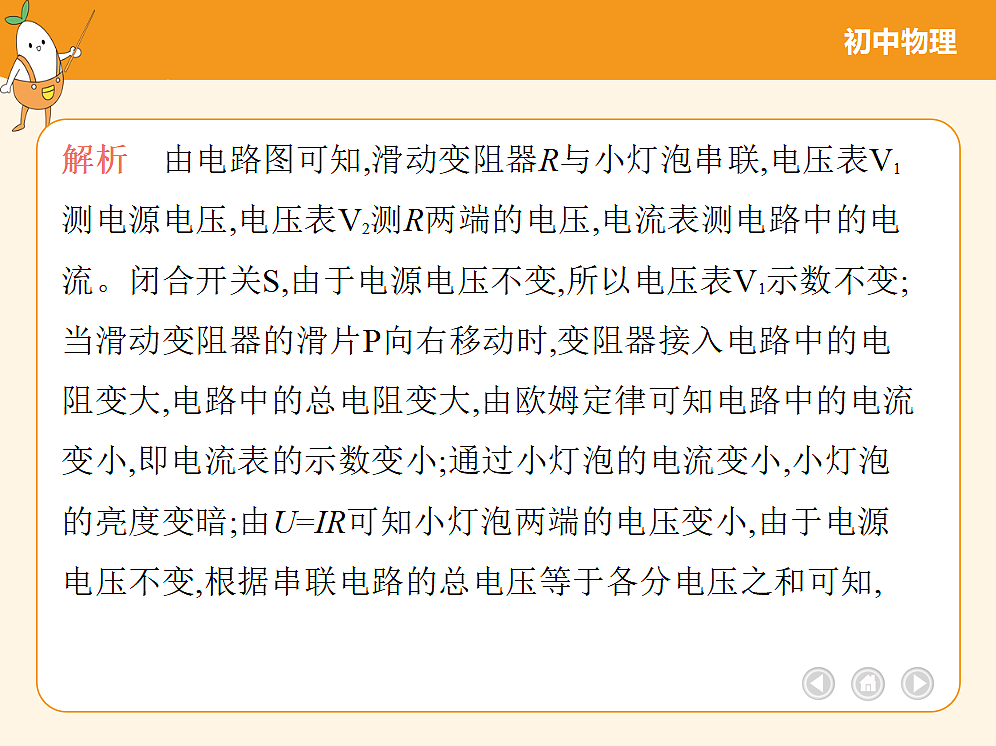

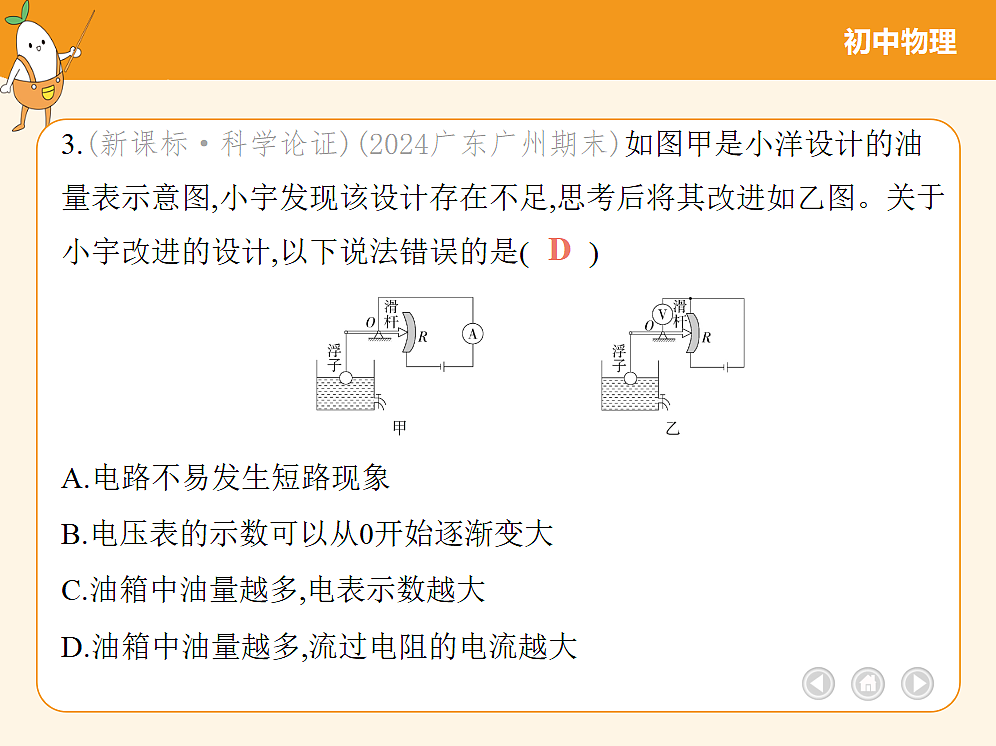

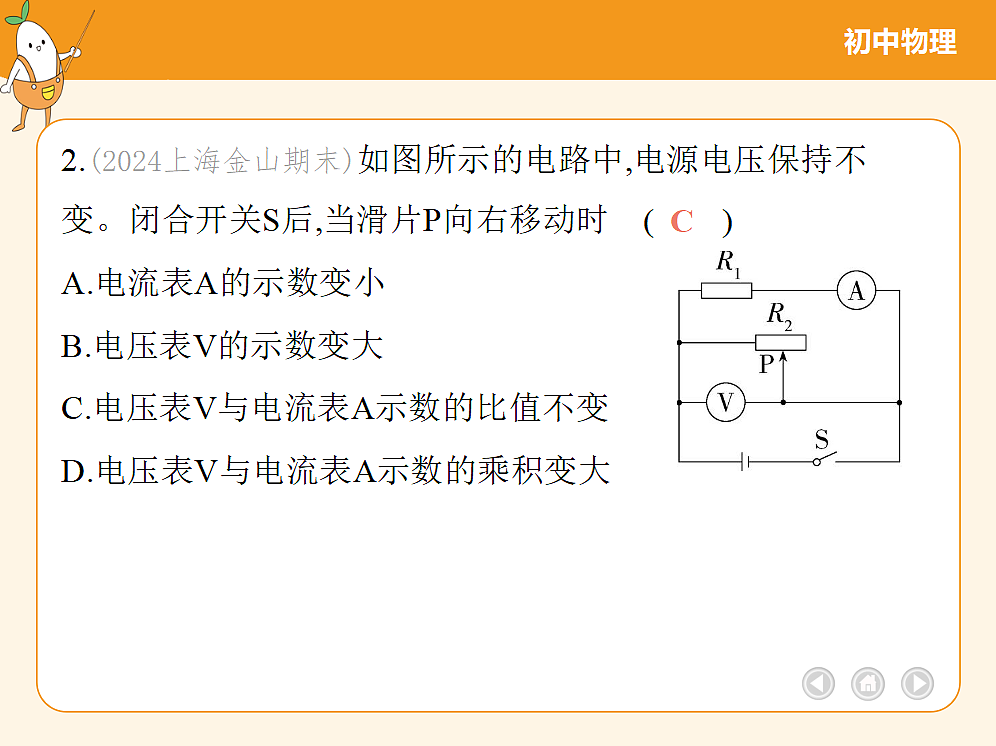

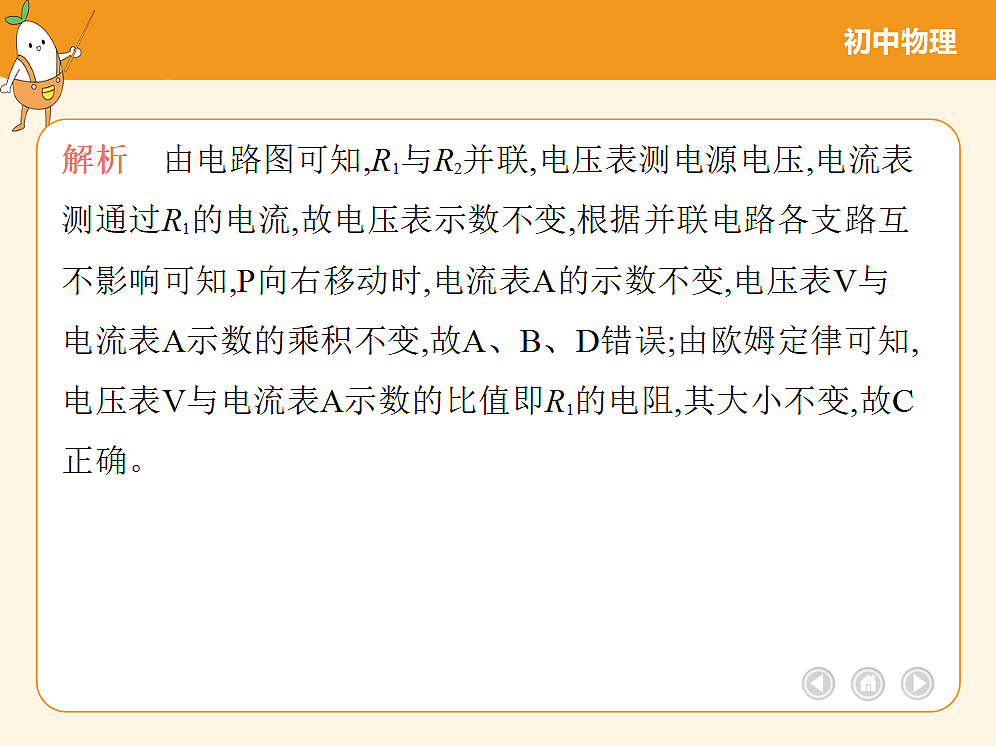

动态电路的分析与计算C解析　由电路图可知,滑动变阻器R与小灯泡串联,电压表V1测电源电压,电压表V2测R两端的电压,电流表测电路中的电流。闭合开关S,由于电源电压不变,所以电压表V1示数不变;当滑动变阻器的滑片P向右移动时,变阻器接入电路中的电阻变大,电路中的总电阻变大,由欧姆定律可知电路中的电流变小,即电流表的示数变小;通过小灯泡的电流变小,小灯泡的亮度变暗;由U=IR可知小灯泡两端的电压变小,由于电源电压不变,根据串联电路的总电压等于各分电压之和可知,R两端的电压变大,即电压表V2的示数变大,故A、B错误;电压表V2的示数变大,电流表A的示数变小,则电压表V2的示数与电流表A的示数的比值变大,故C正确;电压表V1的示数不变,电流表A的示数变小,所以电压表V1的示数与电流表A的示数的比值变大,故D错误。C解析　由电路图可知,R1与R2并联,电压表测电源电压,电流表测通过R1的电流,故电压表示数不变,根据并联电路各支路互不影响可知,P向右移动时,电流表A的示数不变,电压表V与电流表A示数的乘积不变,故A、B、D错误;由欧姆定律可知,电压表V与电流表A示数的比值即R1的电阻,其大小不变,故C正确。3.(新课标·科学论证)(2024广东广州期末)如图甲是小洋设计的油量表示意图,小宇发现该设计存在不足,思考后将其改进如乙图。关于小宇改进的设计,以下说法错误的是(　    )A.电路不易发生短路现象B.电压表的示数可以从0开始逐渐变大C.油箱中油量越多,电表示数越大D.油箱中油量越多,流过电阻的电流越大D解析　由电路图可知,改进后的电路,整个滑动变阻器都接入了电路,电压表测滑片上方部分电阻两端的电压。由于整个滑动变阻器都接入了电路,电路中的电阻较大,电流较小,电路不易发生短路现象,故A说法正确;当滑片在最上端时,与电压表并联部分的电阻为零,分压为零,电压表的示数为零,随着油量的增加,滑片下移,与电压表并联部分的电阻变大,分压变多,电压表的示数变大,所以电压表的示数可以从0开始逐渐变大,故B说法正确;由图可知,油量增加时,浮子上移,在变大变大不变变小变小不变不变源电压不变,所以电压表V1示数减小量等于电压表V2示数的增大量,所以电压表V2示数变化量与电流表A示数变化量的比值也等于电阻R1的阻值,电阻R1的阻值不变,则电压表V2示数变化量与电流表A示数变化量的比值不变。AD解析　由电路图可知,闭合开关S1后,电路为灯泡L1的简单电路,电流表A1、A均测通过L1的电流;再闭合开关S2,灯泡L1和L2并联,电流表A1测灯泡L1所在支路的电流,电流表A测干路电流。因并联电路中各支路独立工作、互不影响,且电路中电源电压保持不变,所以,通过灯泡L1的电流不变,即电流表A1示数不变,灯泡L1的亮度不变,故A、C错误,D正确;因并联电路中干路电流等于各支路电流之和,所以干路电流变大,即电流表A的示数变大,故B错误。DA解析　由图可知,只闭合开关S时,只有灯L2接入电路中,电压表测电源电压,两电流表都测量电路中的电流;再闭合S1,两灯并联,电压表测电源电压,电压表示数不变,电流表A测干路中的电流,电流表A1测通过灯L2的电流,由于并联电路中各支路互不影响,则通过灯泡L2的电流不变,即电流表A1的示数不变,因为并联电路中干路电流等于各支路电流之和,所以电流表A的示数变大。选A。B解析　由电路图可知,电阻R1、R2串联,电压表测量R1两端的电压。酒精气体浓度越大,酒精气体传感器R2的电阻越小,由欧姆定律可知电路中的电流越大,即通过酒精气体传感器的电流越大;根据U=IR可知R1两端的电压越大,即电压表示数越大;根据串联电路的电压规律可知酒精气体传感器两端的电压越小。故选B。
