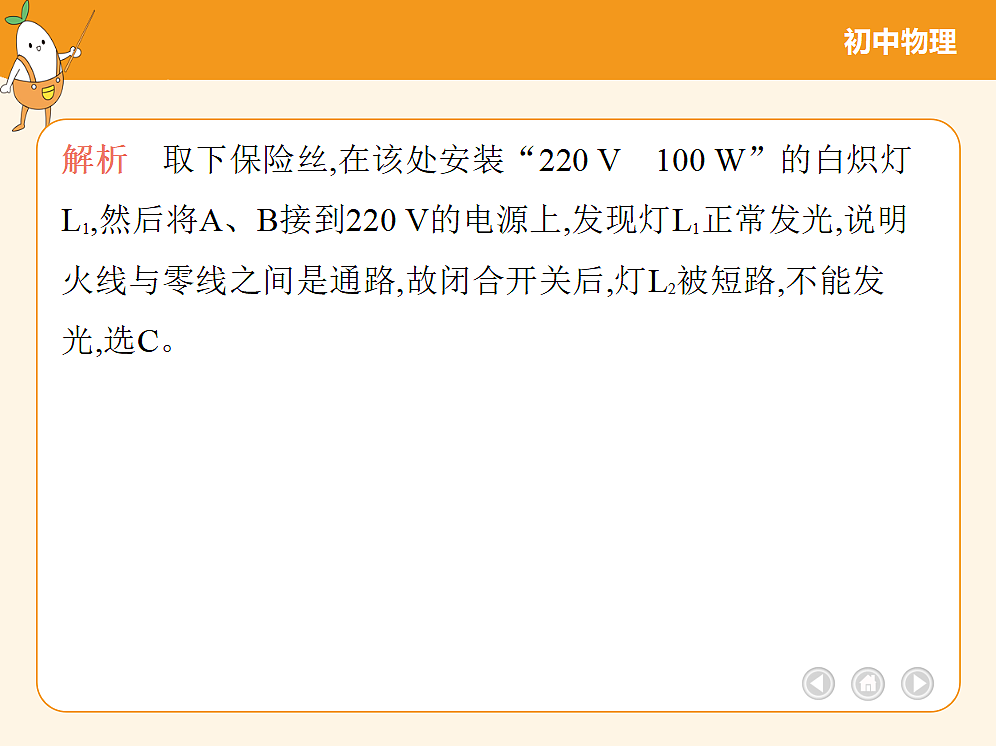

家庭电路故障判断C解析　用试电笔接触电路中的a、b、c、d四点时,只有测a点时氖管发光,说明a点与火线是接通的,b、c、d点均与火线断开,故障可能是开关处接触不良,故C正确,A、B、D错误。CA.正常发光　　　　　　    B.能发光,但较暗C.不能发光　　　　　　    D.无法判断解析　取下保险丝,在该处安装“220 V    100 W”的白炽灯L1,然后将A、B接到220 V的电源上,发现灯L1正常发光,说明火线与零线之间是通路,故闭合开关后,灯L2被短路,不能发光,选C。3.(2023河南光山期末)如图电路,若只闭合开关S2,用试电笔测A、B、C、D四点,发现试电笔氖管都发光,则下列故障原因判断正确的是 (　    )CA.电灯L1短路　　　　　　　    B.电灯L2短路C.零线F处断路　　　　　　　    D.灯L1和L2同时短路解析　若L1短路,因开关S1未闭合,所以暂时对电路无影响,只闭合开关S2时,用试电笔测A、B、D三点时,试电笔氖管不会发光,故A错误;若L2短路,闭合开关S2时,会造成电路中的电流过大、保险丝烧断,A、B、C、D四点会与火线断开,用试电笔测A、B、C、D四点,试电笔氖管都不会发光,故B、D错误;若零线F处断路,只闭合开关S2,C点与火线相连,能使试电笔的氖管发光,A、B、D三点通过灯泡L2间接与火线相连,也能使试电笔的氖管发光,故C正确。4.(新课标·科学论证)(2023辽宁盘锦兴隆台二模)如图所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关S1和S2,灯泡正常发光,电风扇转动。一段时间后,电风扇停止转动,灯泡依然正常发光。开关均闭合,用试电笔测试a、b两点,氖管都发光。若电路中只有一处故障,下列说法中正确的是(　    )A.插座安装的位置不正确,会造成电路故障B.电路故障的原因是b、c间断路C.用试电笔测试c点,氖管发光D.用试电笔测试插座的两个孔,只有左孔发光答案　B解析　由图可知,两孔插座接在火线和零线之间,与电灯和电风扇并联,不会造成电路故障,故A错误;闭合开关S1和S2,灯泡正常发光,电风扇转动;一段时间后,电风扇停止转动,灯泡依然正常发光;由于家庭电路中的用电器是并联的,灯泡发光,说明电路不是短路,是电风扇所在支路出现了断路故障;开关均闭合,用试电笔测试a、b两点,氖管都发光,说明a、b与火线接通且b点与零线未接通;灯泡发光,说明c与零线之间是接通的,所以故障是b、c之间出现了断路现象,故B正确;用试电笔测试c点,c点与零线接通,所以氖管不会发光,故C错误;由于b、c之间断路,开关均闭合,所以插座右孔通过电风扇与火线相连且与进户零线断开,用试电笔测试插座的两个孔,两孔都发光,故D错误。AD解析　读图可知,灯泡与定值电阻串联,左边的电压表V1测量的是串联电路两端的总电压(电源电压),右边的电压表V2测量的是定值电阻R两端的电压。由于电源电压不变,故电压表V1的示数不变;灯泡L短路,电源电压都加在R两端,电压表V2的示数会变大,灯泡不发光;电阻R短路,右边的电压表V2的示数变小为0,故A正确,B错误;空气开关并未跳闸,家中的故障不可能是某个插座短路;用试电笔测试插座的两孔,氖管都发光,说明此时有用电器的开关已闭合,插座两孔与火线是连通的,可能是零线断了,故C错误,D正确。
