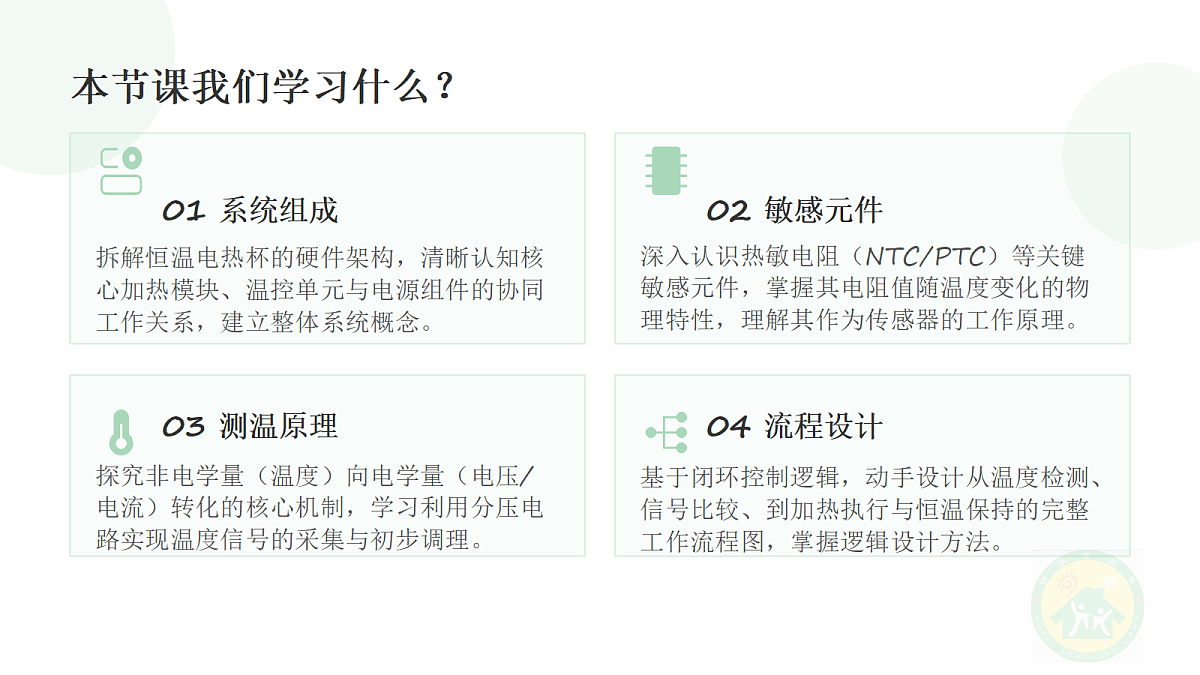

拆解恒温电热杯的硬件架构，清晰认知核心加热模块、温控单元与电源组件的协同工作关系，建立整体系统概念。
深入认识热敏电阻（NTC/PTC）等关键敏感元件，掌握其电阻值随温度变化的物理特性，理解其作为传感器的工作原理。
探究非电学量（温度）向电学量（电压/电流）转化的核心机制，学习利用分压电路实现温度信号的采集与初步调理。
基于闭环控制逻辑，动手设计从温度检测、信号比较、到加热执行与恒温保持的完整工作流程图，掌握逻辑设计方法。

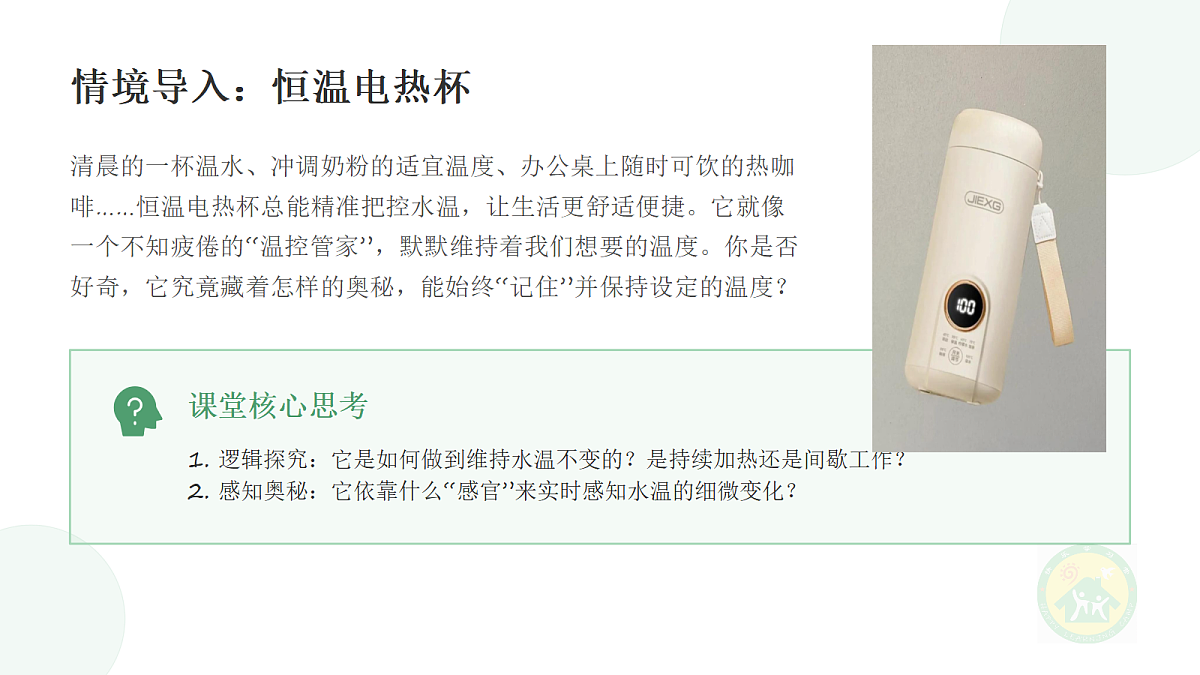

清晨的一杯温水、冲调奶粉的适宜温度、办公桌上随时可饮的热咖啡……恒温电热杯总能精准把控水温，让生活更舒适便捷。它就像一个不知疲倦的“温控管家”，默默维持着我们想要的温度。你是否好奇，它究竟藏着怎样的奥秘，能始终“记住”并保持设定的温度？
1. 逻辑探究：它是如何做到维持水温不变的？是持续加热还是间歇工作？2. 感知奥秘：它依靠什么“感官”来实时感知水温的细微变化？

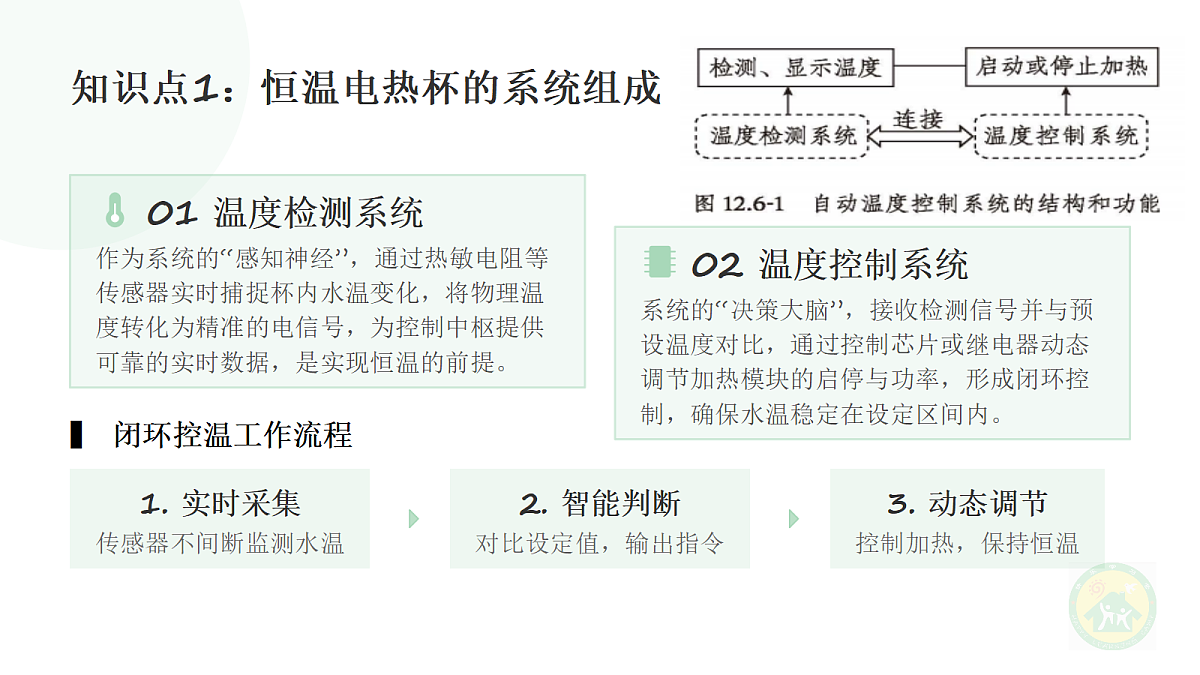

知识点1：恒温电热杯的系统组成
作为系统的“感知神经”，通过热敏电阻等传感器实时捕捉杯内水温变化，将物理温度转化为精准的电信号，为控制中枢提供可靠的实时数据，是实现恒温的前提。
系统的“决策大脑”，接收检测信号并与预设温度对比，通过控制芯片或继电器动态调节加热模块的启停与功率，形成闭环控制，确保水温稳定在设定区间内。
1. 实时采集传感器不间断监测水温
2. 智能判断对比设定值，输出指令
3. 动态调节控制加热，保持恒温

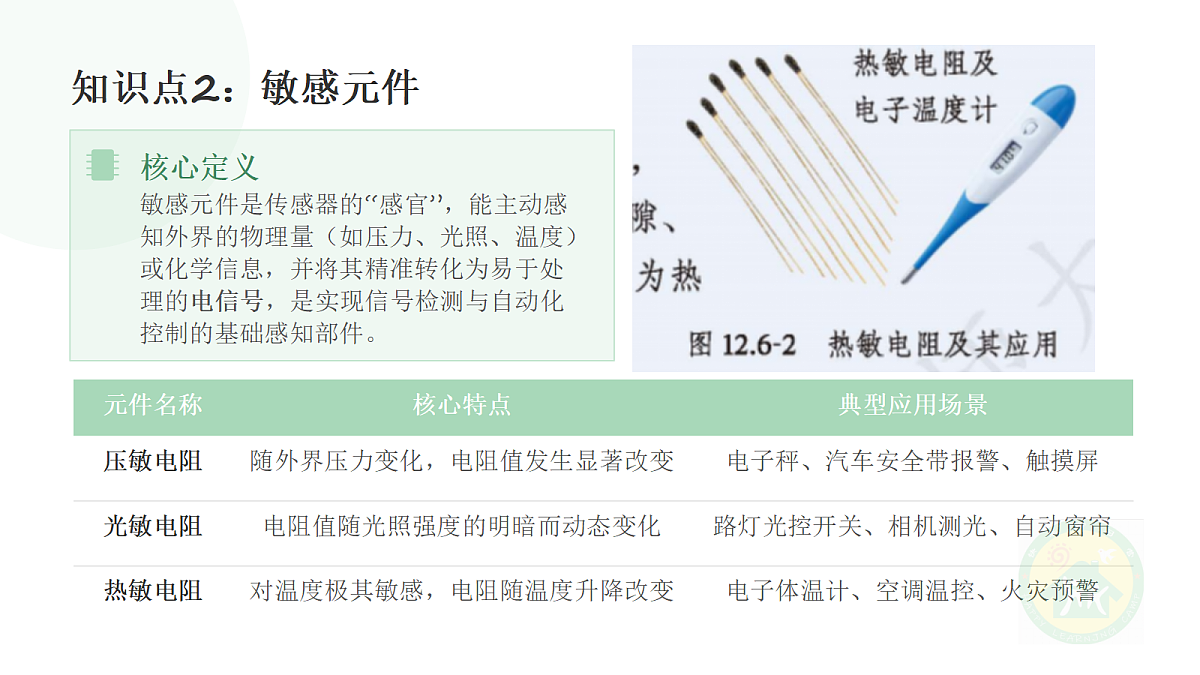

核心定义敏感元件是传感器的“感官”，能主动感知外界的物理量（如压力、光照、温度）或化学信息，并将其精准转化为易于处理的电信号，是实现信号检测与自动化控制的基础感知部件。

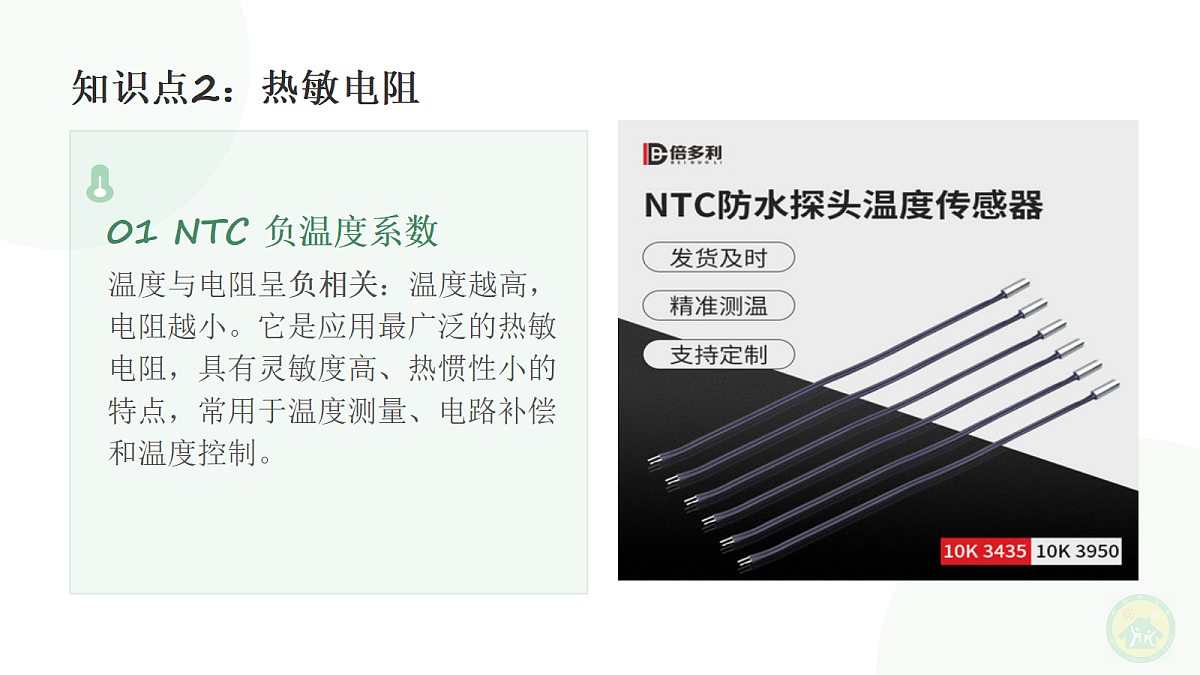

01 NTC 负温度系数温度与电阻呈负相关：温度越高，电阻越小。它是应用最广泛的热敏电阻，具有灵敏度高、热惯性小的特点，常用于温度测量、电路补偿和温度控制。

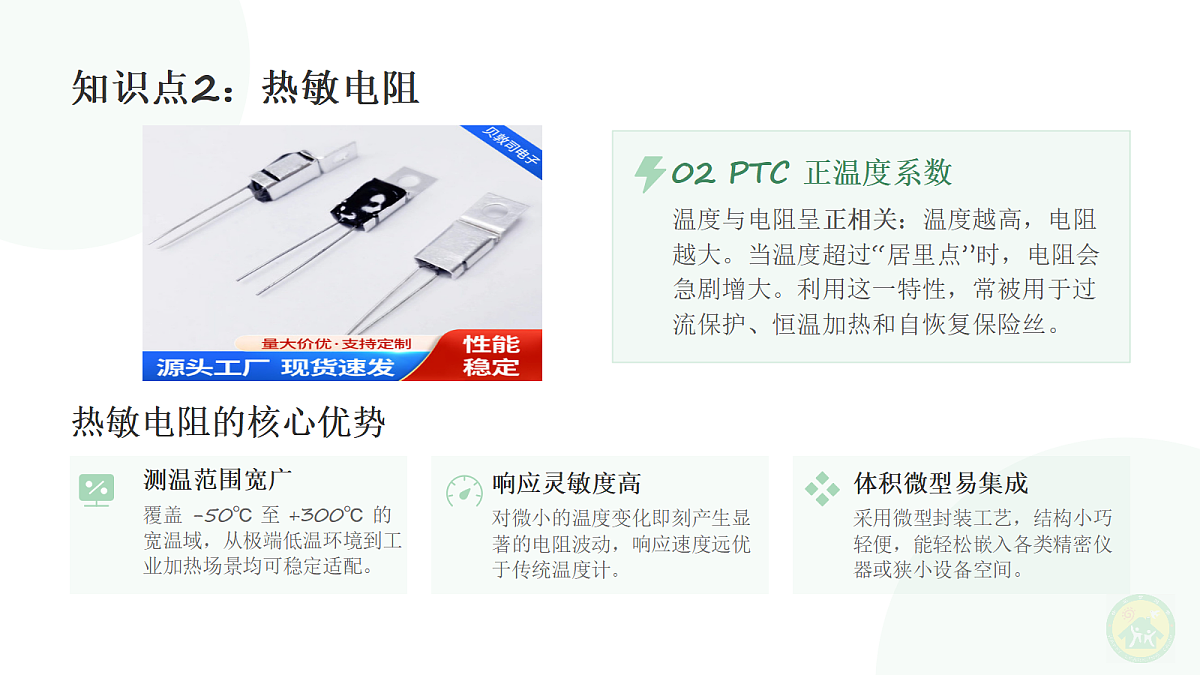

02 PTC 正温度系数温度与电阻呈正相关：温度越高，电阻越大。当温度超过“居里点”时，电阻会急剧增大。利用这一特性，常被用于过流保护、恒温加热和自恢复保险丝。
测温范围宽广覆盖 -50℃ 至 +300℃ 的宽温域，从极端低温环境到工业加热场景均可稳定适配。
响应灵敏度高对微小的温度变化即刻产生显著的电阻波动，响应速度远优于传统温度计。
体积微型易集成采用微型封装工艺，结构小巧轻便，能轻松嵌入各类精密仪器或狭小设备空间。

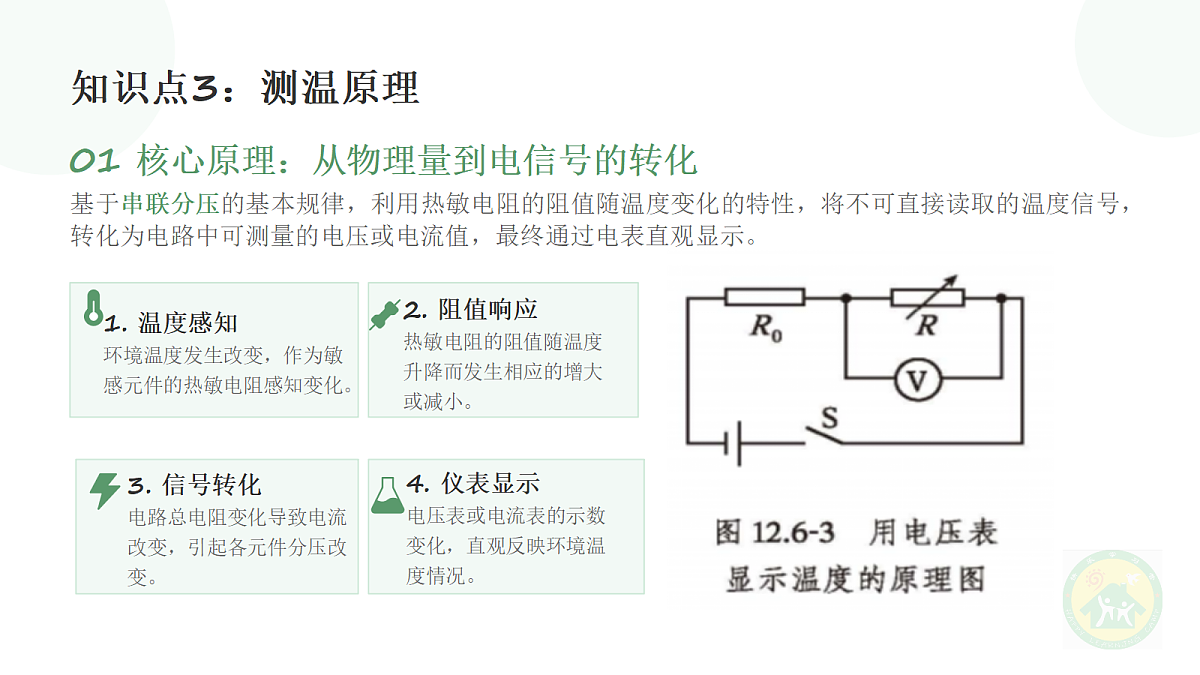

01 核心原理：从物理量到电信号的转化
基于串联分压的基本规律，利用热敏电阻的阻值随温度变化的特性，将不可直接读取的温度信号，转化为电路中可测量的电压或电流值，最终通过电表直观显示。
1. 温度感知环境温度发生改变，作为敏感元件的热敏电阻感知变化。
2. 阻值响应热敏电阻的阻值随温度升降而发生相应的增大或减小。
3. 信号转化电路总电阻变化导致电流改变，引起各元件分压改变。
4. 仪表显示电压表或电流表的示数变化，直观反映环境温度情况。
02 典型串联测温电路模型
? 电路逻辑：电压表并联在定值电阻 R₀ 两端。当温度升高，热敏电阻 Rt 阻值减小，R₀ 两端电压增大，电压表示数变大。
关键特性与应用这种设计利用了热敏电阻的负温度系数特性（NTC），即温度升高，电阻降低。电路结构简单，成本低廉，非常适合对精度要求适中、成本敏感的基础测温场景，如简易温控器、水温监测等。
表示程序的启动与终止，是流程图的起点和终点。
表示数据的运算、赋值或具体的操作步骤。
根据给定条件进行判断，产生两条分支路径。
带箭头的线段，清晰指示程序执行的先后顺序。
顺序结构 — 线性执行
程序按照语句的先后顺序依次执行，无分支、无跳转，是构成复杂程序的基础单元。
判断结构 — 条件分支
根据给定的条件是否成立，选择执行不同的代码块，实现程序的逻辑判断与选择。
循环结构 — 重复执行
在满足特定条件时，反复执行某段代码，直到条件不再满足为止，用于减少重复操作。
设计任务：绘制工作流程图
01 恒温控制核心规则
低温启动 (T < 40℃)检测到水温低于阈值，自动接通加热模块，启动升温程序，确保水温快速回升至适宜饮用的范围。
恒温停止 (40℃ ≤ T ≤ 50℃)水温达到舒适区间，自动切断加热电源，利用杯体保温层维持温度，避免过度加热与能源浪费。
高温报警 (T > 50℃)水温超过安全上限，立即触发声光双重报警，同时强制切断加热回路，防止干烧与设备损坏。
02 流程图设计参考范式
? 设计技巧：使用「矩形」表示操作，「菱形」表示判断，清晰标注触发条件与执行动作，确保逻辑闭环。
热敏电阻的核心功能是将 信号转化为 信号，是实现温度检测与自动控制的关键传感器件。
NTC（负温度系数）热敏电阻特性：当环境温度升高时，内部载流子浓度增加，导电性增强，因此电阻值会 （填“增大”或“减小”）。
03 动态电路分析：如图，电源、定值电阻 R 与 NTC 热敏电阻Rt串联，电压表并联在热敏电阻两端。若环境温度显著升高，请分析电路中电流表和电压表的示数将如何变化？
答案：温度；电解析：热敏电阻是一种半导体器件，其核心作用是将环境中的温度变化这一非电学量，直接转化为电阻值改变的电信号，这是实现温度自动检测与控制的基础原理。
答案：减小解析：此题为NTC（负温度系数）热敏电阻特性考察。当温度升高时，半导体内部的载流子浓度显著增加，导致材料的导电能力增强，宏观上表现为电阻阻值随之减小。
答案：利用串联分压与欧姆定律分析解析：根据串联电路“电压与电阻成正比”的分压原理，结合欧姆定律（I=U/R），可推导当温度升高时热敏电阻阻值变小，电路中电流变大，电流表示数变大；根据（U=IR）可知，定值电阻两端电压变大；电源电压不变，Rt两端电压变小，电压表示数变小。
核心课题：设计恒温电热杯
由温度检测单元与温度控制单元构成闭环系统。检测端负责实时采集水温，控制端根据采集数据调节加热功率，维持水温恒定。
核心为热敏电阻（NTC），其电阻值随温度升高呈非线性减小。这一特性使其能高效地将温度信号转化为电信号，是感知水温的关键。
利用串联分压原理。将热敏电阻与固定阻值的精密电阻串联，电源电压不变时，热敏电阻阻值变化会引起分压电压的改变，从而换算出温度。
系统上电后，首先进行初始化自检；随后实时采集温度并与设定阈值比对，若低于阈值则启动加热，达到阈值后切换为保温模式，循环往复。
基础巩固 · 教材自测完成教材课后“自我检测”板块的全部习题，重点梳理温度传感器的分类、特性及基础应用场景，通过练习强化对热敏电阻工作原理的理解与记忆。
生活观察 · 元件探秘观察家中具备自动控温功能的家电（如空调、电饭煲、恒温杯垫、饮水机等），思考它们实现温度感知与自动调节的核心敏感元件是什么，并尝试记录你的分析思路。
实践拓展 · 流程完善结合课堂所学的闭环控制原理，独立绘制并完善“恒温电热杯”的控制系统流程图，清晰标注出温度采集、信号处理、加热执行等关键模块的逻辑关系。
