初中物理北师大版（2024）九年级全册（2024）第四节 欧姆定律课文课件ppt

这是一份初中物理北师大版（2024）九年级全册（2024）第四节 欧姆定律课文课件ppt，文件包含第1课时探究电流与电压电阻的关系pptx、第2课时欧姆定律pptx、探究电流与电压的关系_1080mp4、探究电流与电阻的关系_1080mp4等4份课件配套教学资源，其中PPT共48页， 欢迎下载使用。

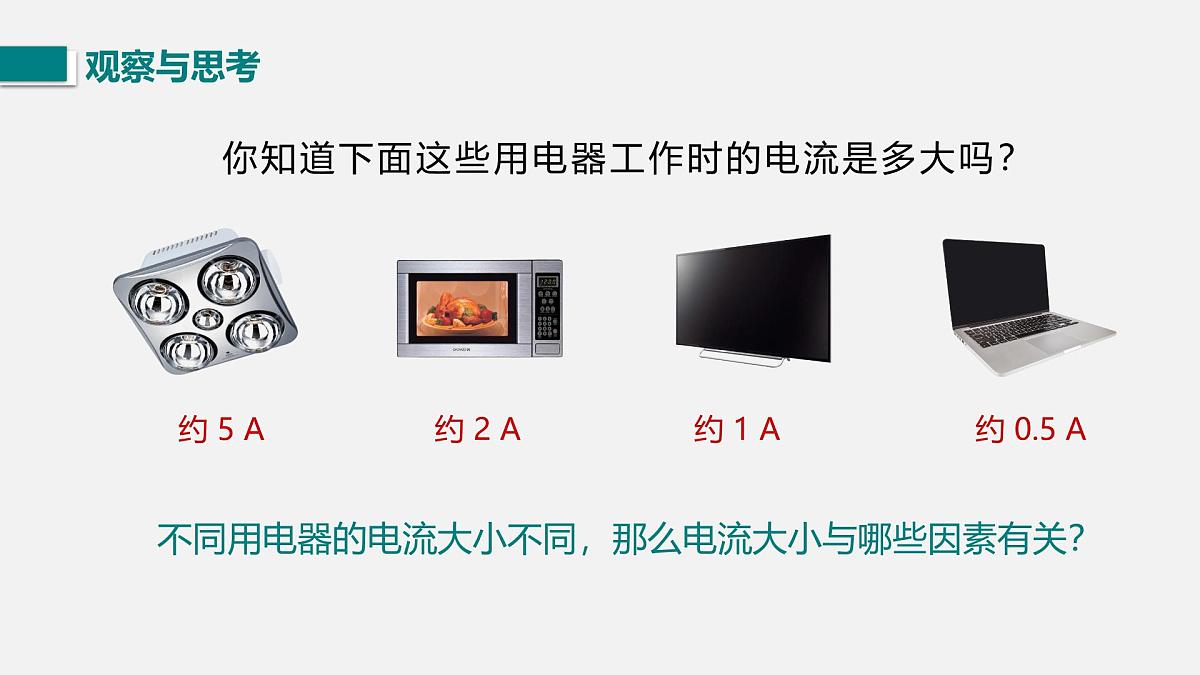

不同用电器的电流大小不同，那么电流大小与哪些因素有关？
你知道下面这些用电器工作时的电流是多大吗？

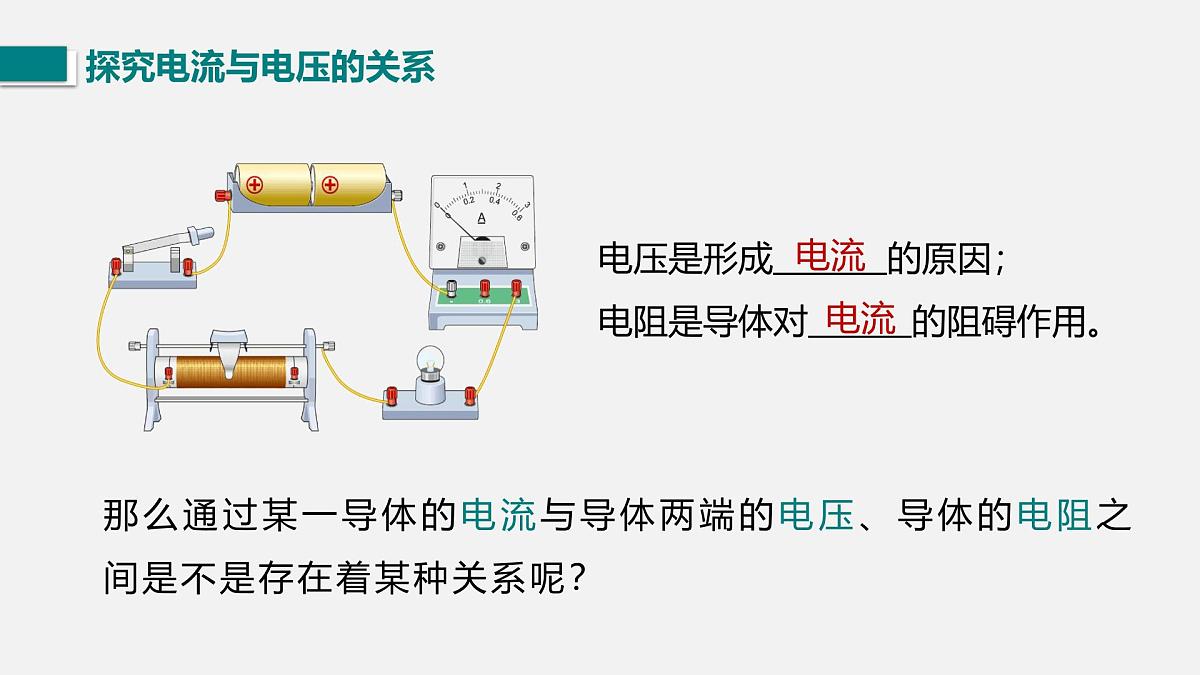

电压是形成 的原因；电阻是导体对 的阻碍作用。
那么通过某一导体的电流与导体两端的电压、导体的电阻之间是不是存在着某种关系呢？

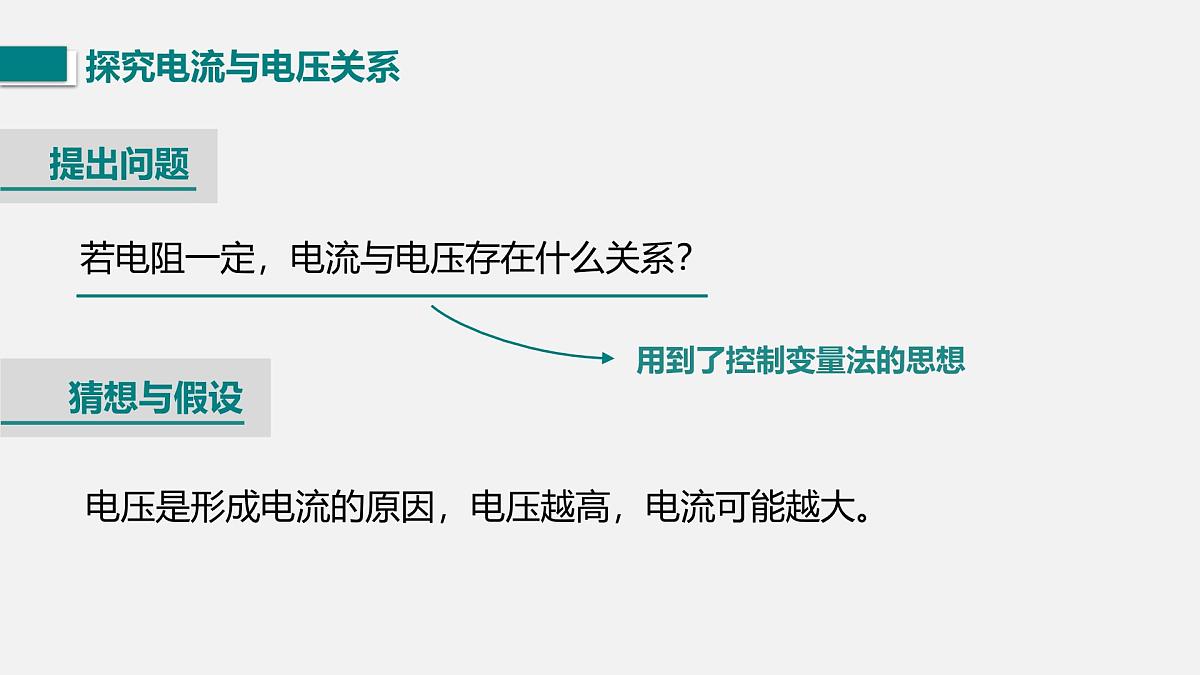

若电阻一定，电流与电压存在什么关系？
电压是形成电流的原因，电压越高，电流可能越大。
用到了控制变量法的思想

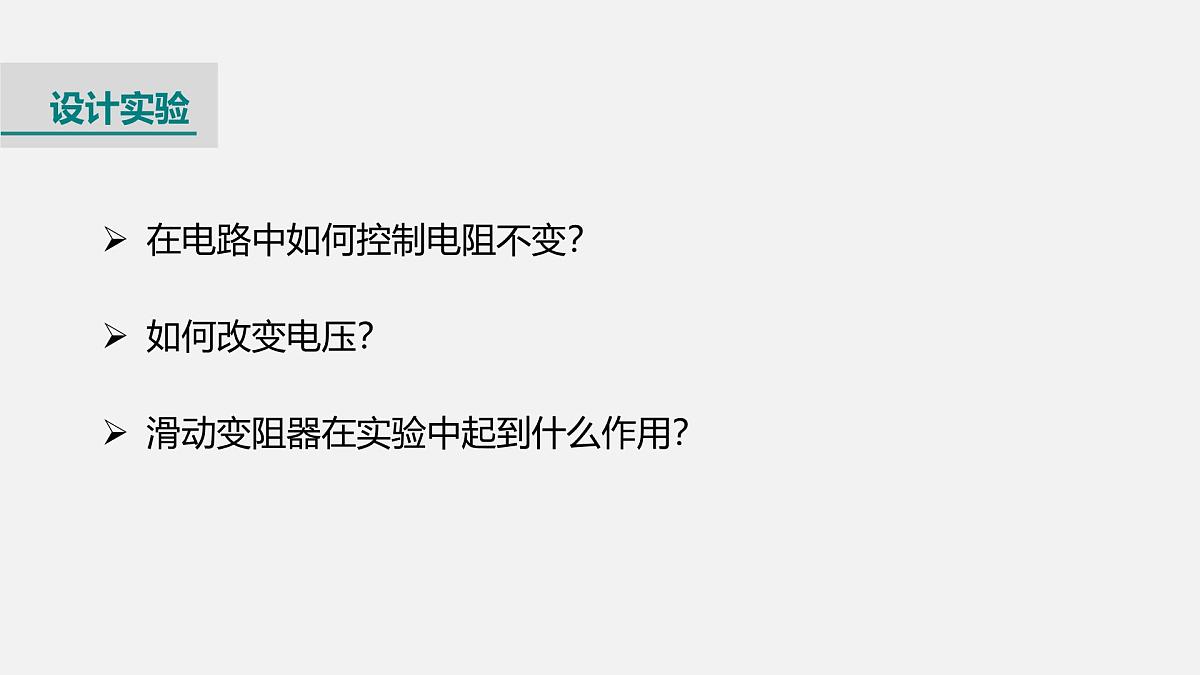

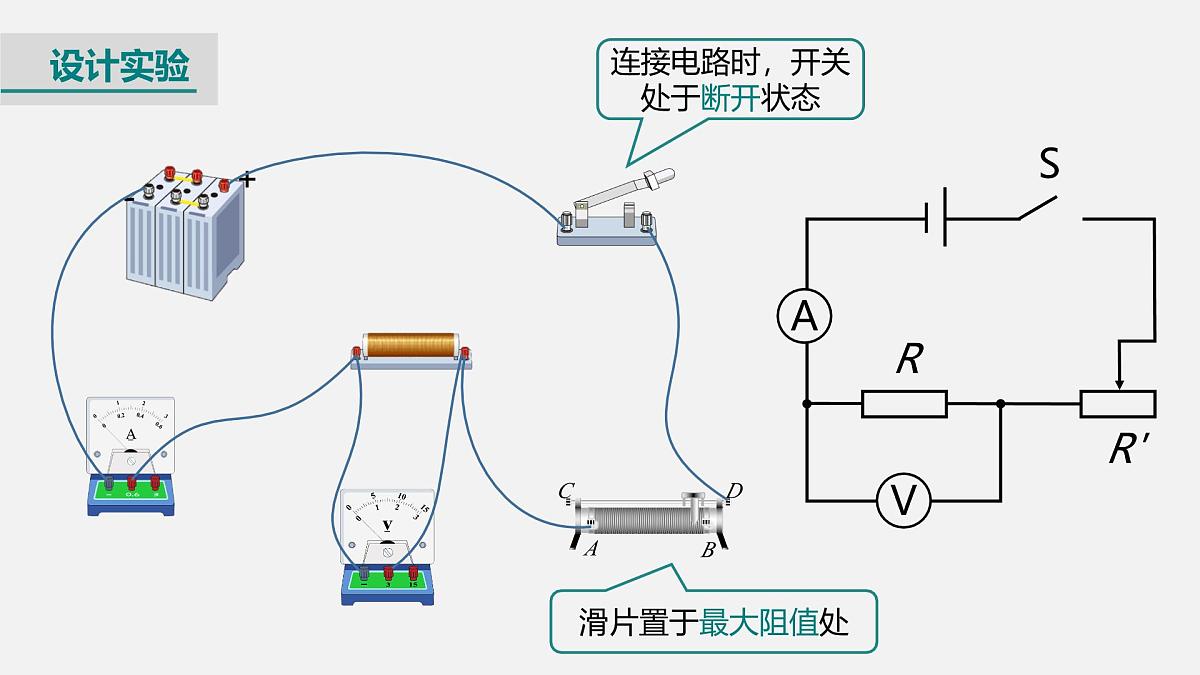

在电路中如何控制电阻不变？如何改变电压？滑动变阻器在实验中起到什么作用？
连接电路时，开关处于断开状态

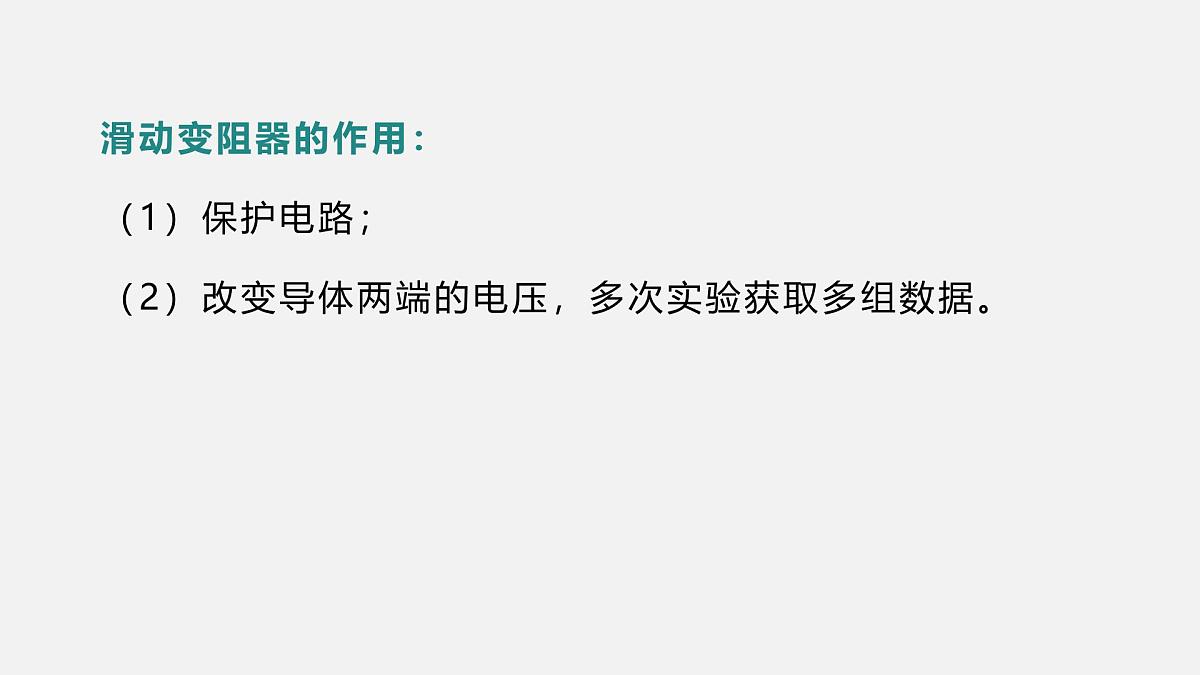

滑动变阻器的作用：（1）保护电路；（2）改变导体两端的电压，多次实验获取多组数据。
动画演示：探究电流与电压的关系
演示：探究电流和电压的关系
当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
小明探究“通过导体的电流与导体两端电压的关系”时,使用的器材如图甲所示，电源电压不变，R为定值电阻。(1)请你根据图甲所示电路图连接图乙的实物。
(2)连接电路时，开关应该 。合上开关前，若滑动变阻器使用了b接线柱,则实验前变阻器的滑片应放置在 (选填“左”或“右”)端。
(3)电路中使用了滑动变阻器，它除了能保护电表（避免电压表和电流表的示数超过量程）外，还能改变，以方便进行多次实验。
电阻R 两端电压(电压表的示数)　
(4)通过实验,小明测得多组数据记录在表格中，请你在图丙坐标轴上作出图像。根据此图像,可初步得到实验结论:______________________________________________________________________。
导体的电阻一定时，通过导体的电流与该导体两端的电压成正比
若电压一定，电流与电阻存在什么关系？
电阻表示导体对电流的阻碍作用，电阻越大，电流可能会越小。
在电路中如何改变电阻，选用什么器材？怎么操作？如何使电阻两端电压不变？滑动变阻器在实验中起到什么作用？
动画演示：探究电流与电阻的关系
当导体两端的电压一定时，通过导体的电流跟导体的电阻成反比。
1．更换电阻后，调节滑动变阻器时，眼睛要观察电压表读数，使读数与更换前保持不变；2．滑动变阻器的调节技巧：“换大调大，换小调小”，即当用10Ω的电阻替换5Ω的电阻时，滑动变阻器连入电路的阻值应变大，反之亦然。
演示：探究电流和电阻的关系
１．某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻 ，这与其他同学的结论不一样，其原因是_____________________________。
没有保持R1两端电压一定
２．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图像，下列说法正确的是（　　）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差
探究电流与电压、电阻关系

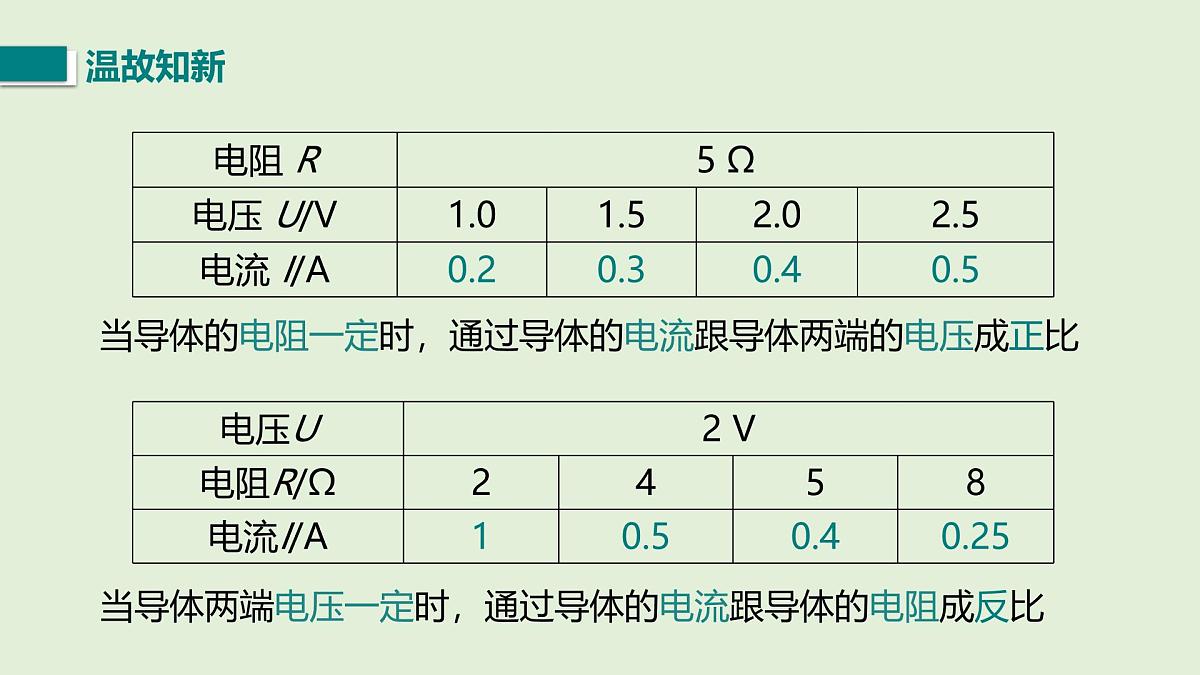

电阻一定时，导体中的电流与导体两端的电压成正比
电压一定时，导体中的电流与导体的电阻成反比
1．根据下列一组实验数据，可以得到的结论是（　　）A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
2．一导体接到电路中，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）A．它的电阻是原来的三倍 B．通过它的电流保持不变C．通过它的电流是原来的三分之一 D．通过它的电流是原来的三倍
