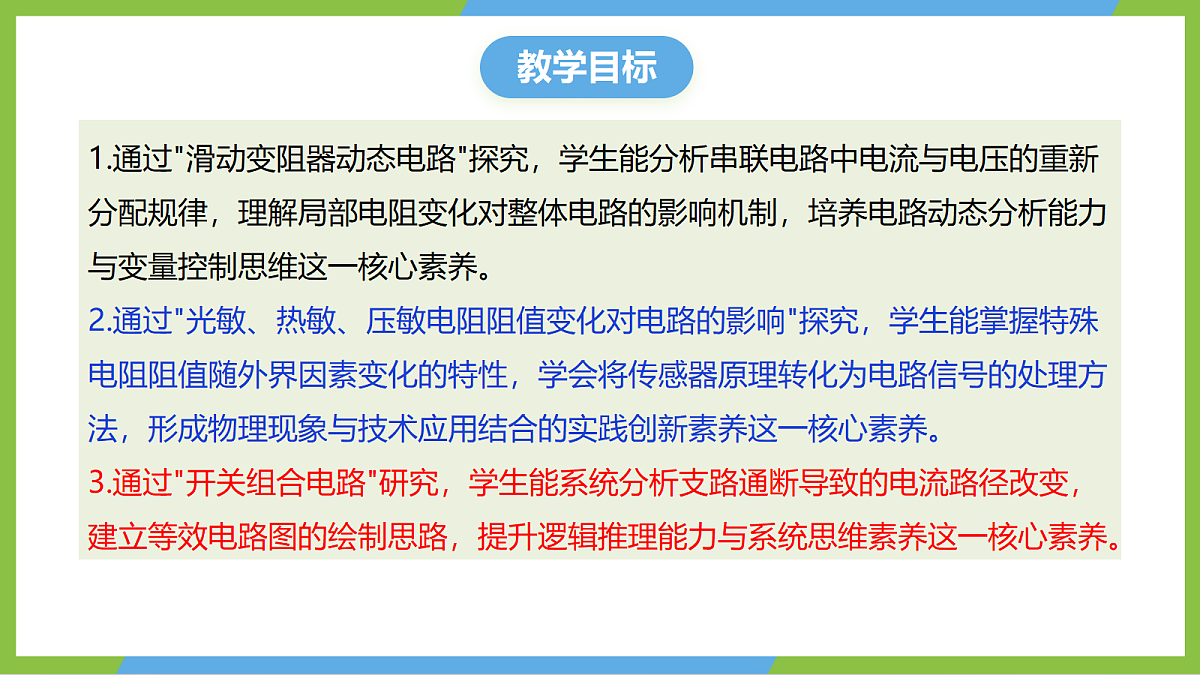

‌1.通过"滑动变阻器动态电路"探究，学生能分析串联电路中电流与电压的重新分配规律，理解局部电阻变化对整体电路的影响机制，培养电路动态分析能力与变量控制思维这一核心素养。2.通过"光敏、热敏、压敏电阻阻值变化对电路的影响"探究，学生能掌握特殊电阻阻值随外界因素变化的特性，学会将传感器原理转化为电路信号的处理方法，形成物理现象与技术应用结合的实践创新素养这一核心素养。3.通过"开关组合电路"研究，学生能系统分析支路通断导致的电流路径改变，建立等效电路图的绘制思路，提升逻辑推理能力与系统思维素养这一核心素养。

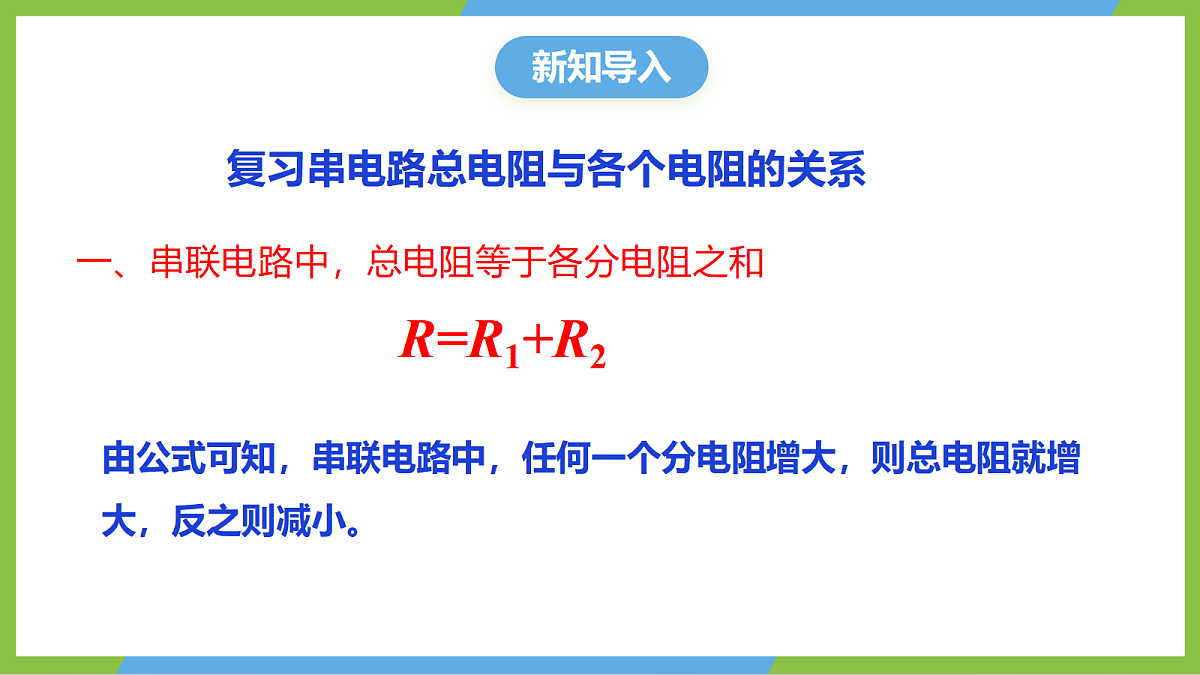

复习串电路总电阻与各个电阻的关系
一、串联电路中，总电阻等于各分电阻之和
由公式可知，串联电路中，任何一个分电阻增大，则总电阻就增大，反之则减小。

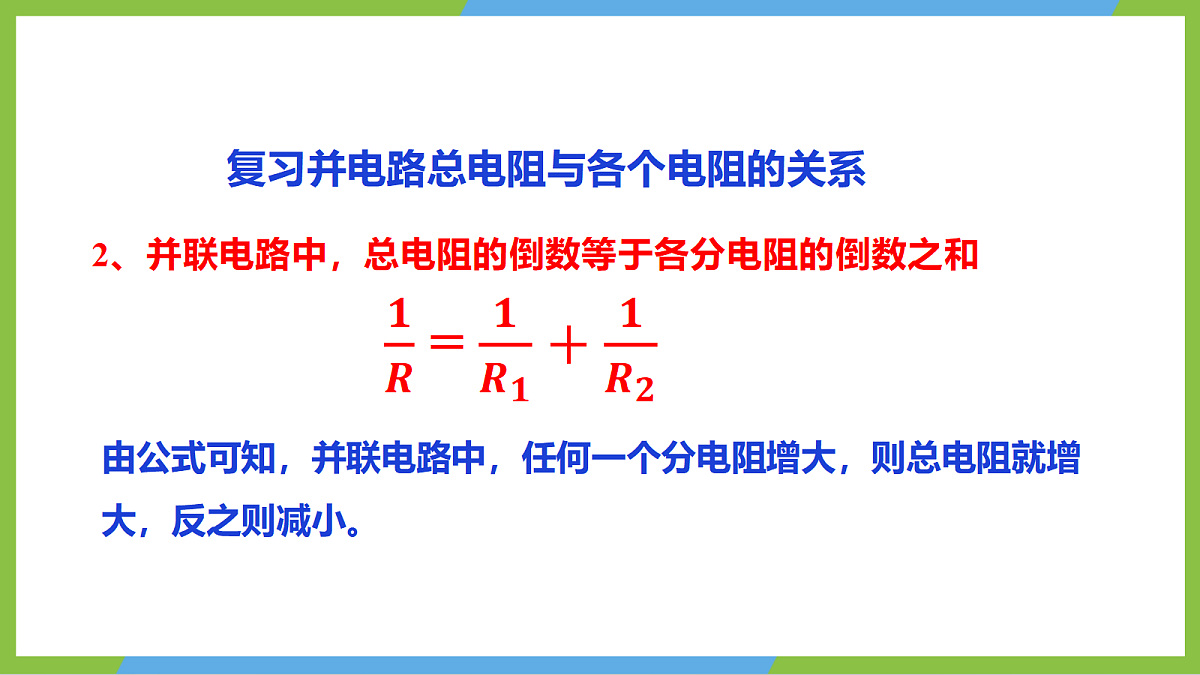

复习并电路总电阻与各个电阻的关系
由公式可知，并联电路中，任何一个分电阻增大，则总电阻就增大，反之则减小。
2、并联电路中，总电阻的倒数等于各分电阻的倒数之和

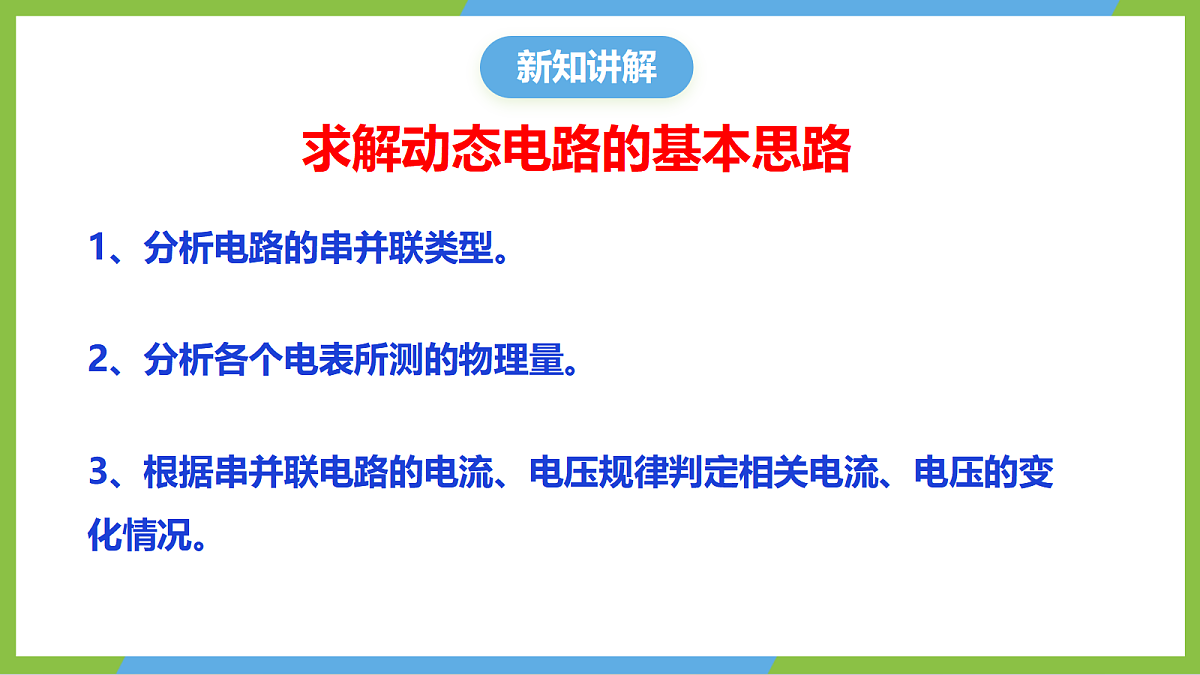

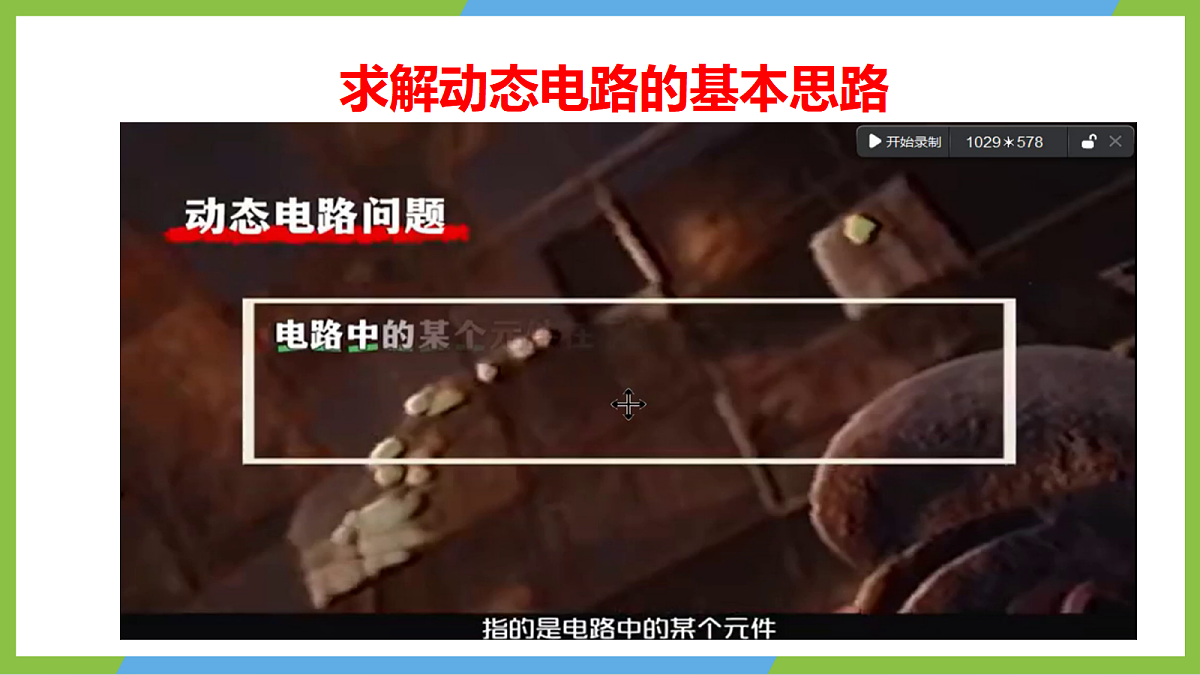

求解动态电路的基本思路
1、分析电路的串并联类型。
2、分析各个电表所测的物理量。
3、根据串并联电路的电流、电压规律判定相关电流、电压的变化情况。

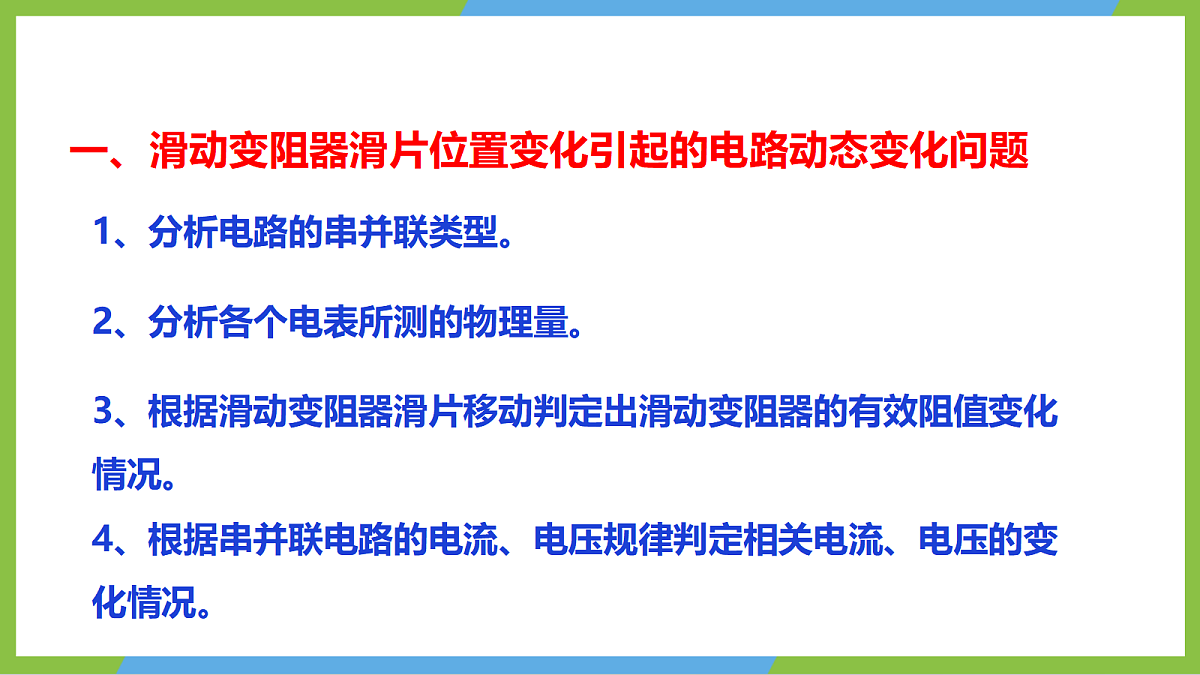

一、滑动变阻器滑片位置变化引起的电路动态变化问题
3、根据滑动变阻器滑片移动判定出滑动变阻器的有效阻值变化情况。
4、根据串并联电路的电流、电压规律判定相关电流、电压的变化情况。

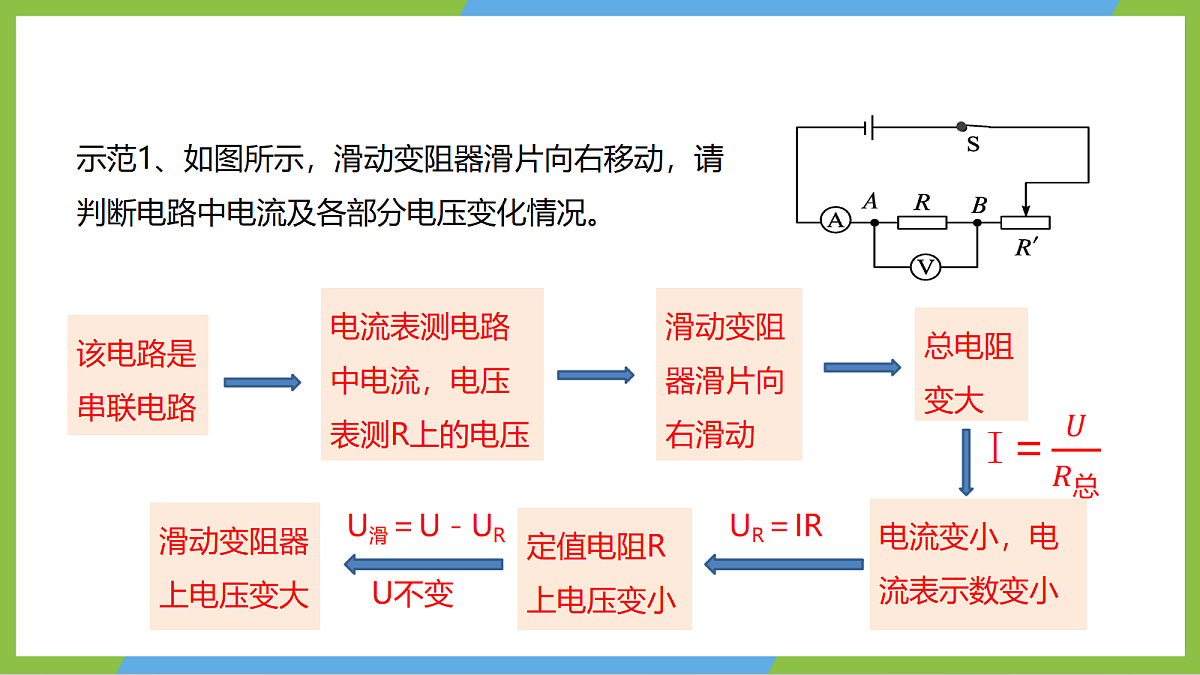

示范1、如图所示，滑动变阻器滑片向右移动，请判断电路中电流及各部分电压变化情况。
电流表测电路中电流，电压表测R上的电压
滑动变阻器滑片向右滑动
电流变小，电流表示数变小
示范2、如图所示，滑动变阻器滑片向右移动，请判断电路中电流及各部分电压变化情况。
电流表A1测干路电流，电流表A2测变阻器所在支路电流，电压表测R1或变阻器上电压
本支路电流变小，即A2示数变小
电路中干路电流变小，即A1示数变小
一、传感器电阻变化引起的电路动态变化问题
3、根据条件判断传感器的电阻变化情况。
示范1.某品牌智能体重秤的电路结构图如图所示,电源电压恒定,R0为定值电阻。秤盘下方的电阻R为力敏电阻,其阻值随所受压力的增大而减小,则体重越重时,判断电路中的电流、电压及各个表的变化情况。
电流表测电路中电流，电压表测R0上的电压
电流变大，电流表示数变大
定值电阻R0上电压变大
示范2．将光敏电阻R、定值电阻R1、电流表、电压表、开关和电源连接成如图所示的电路。已知光敏电阻R的阻值随光照强度增强而减小，当光照强度增强时，判断电路中电流、电压及表的示数变化情况。
电流表A2测干路电流，电流表A1测R1所在支路电流，电压表测R1或R上电压
R支路电流变大，A1示数不变
电路中干路电流变大，即A2示数变大
三、开关的通断引起的电路动态变化问题
3、开关由断开到接通相当于电阻变小（变为0），开关由接通变为断开相当于电阻增大（变为无穷大）。
示范1．如图所示，开关S1接通时，电流表有一定的求数，再把S2接通，电流的示数如何变化？
示范2．如图所示电路，电源电压保持不变，L1和L2是两个相同的小灯泡.先闭合开关S1，记录两电表示数；再闭合开关S2，电流表和电压表的示数变化情况如何？
L1接通，其中电流为I1
L2和L1并联，L1不影响L2中的电流I2
电压表示数不数，电流表示数增大
例1. 如图，当开关S闭合后，小灯泡发光，电流表和电压表都有示数，将滑片P向右移动，下列判断正确的是(　　)A. 小灯泡变亮 B. 电流表示数变大C. 电压表示数变小 D. 电路总电阻变小
【答案】C【解析】此题是串联电路，电压表测量的灯泡上的电压，当P向右滑动时，滑动变阻器的有效阻值变大，电路中的总电阻变大，总电流则变小，电流表示数变小，灯泡上的电压变小，电压表示数变小。
例2. 如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中(　　)A. 电压表示数变大，电流表示数变小B. 电压表示数变大，电流表示数变大C. 电压表示数不变，电流表示数变大D. 电压表示数不变，电流表示数变小
【答案】D【解析】此题是并联电路，电压表测量的电源电压，也是电阻和滑动变阻器上的电压，保持不并，当滑处向右滑动时，滑动变阻的有效阻值变大，滑动变阻器中的电流变小，而定值电阻中的电流不变，总电流等于两路电流相加，所以变小。
例3. 如图所示，电源电压不变，闭合开关S1、S2，电流表有示数且两灯都亮，下列分析正确的是(　　)A. 只断开开关S1时，只有灯L1不亮B. 只断开开关S2时，只有灯L2不亮C. 若先闭合开关S1，再闭合开关S2，电流表示数变大D. 只断开开关S2时，电流表有示数
【答案】D【解析】开关都接通时，灯L1和L2变联，电流表测量L2中的电流，并联电路相互不影响，所以单独断开开关S2，不影响L2的亮度，电流表的示数不会改变。
例4．光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，R0为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值I0时触发报警，I0时的光照强度为警戒光照强度。闭合开关S，下列说法正确的是（　　）A．R的阻值随光照强度增大而增大B．增大R0阻值可增大警戒光照强度C．R0一定时，光照强度越大，通过R0的电流越大D．R0一定时，光照强度越大，电流表示数越小
【答案】B【解析】由图可知，定值电阻R0和光敏电阻R并联，电流表测干路电路的电流A．题目提到R为光敏电阻，其阻值随光照强度变化关系如图乙所示，可以看出光照强度增大时阻值减小，故A错误；B．警戒光照强度是电流达到I0时的光照强度。增大R0阻值会导致通过R0支路的电流减小，因此光敏电阻阻值需减小才能让电流重新达到I0。此时需要更强的光照，所以警戒光照强度增大，故B正确；C．定值电阻R0和光敏电阻R并联，互不影响，R0一定时，电压不变则通过R0的电流不变，故C错误；D．R0一定时，电压不变，通过R0的电流不变。光照强度越大，光敏电阻R的阻值减小，根据欧姆定律可知通过光敏电阻R这条支路的电流增大，电流表测干路电流，等于各支路电流之和，一条支路电流不变，另一条支路电流增大，故电流表示数增大，故D错误。
例5．某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻阻值Rx变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小。若电源电压不变，R0是定值电阻，则下列设计的电路图中符合要求的是（　　）
【答案】C【解析】A．此图中显示器、电阻Rx、R0三者并联时，显示器（电压表）测量的始终是电源电压，不会随光照强度变化而变化，故A不符合题意；B．此图中Rx、R0串联，显示器与Rx并联时，光照增强导致Rx阻值减小时，Rx压减小，显示器（电压表）示数反而减小，与题目要求相反，故B不符合题意；C．此图中Rx、R0串联，显示器与R0并联时，光照增强导致阻值Rx减小时，R0分压增大，显示器（电压表）示数随之增大，完全符合题目要求，故C符合题意；D．此图中显示器（电压表）与整个串联电路并联，测量的始终是电源电压，不会随光照变化而变化，故D不符合题意。
1、在如图所示的电路中，小灯泡电阻保持不变，开关闭合后，当滑动变阻器R的滑片由中点向右移动时，下列判断正确的是 (　　)A. 电流表示数变大B. 电压表示数变大C. 总电阻变大D. 小灯泡两端电压变小
2．如图所示是一种自动测定油箱内油量多少的示意图，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则下列说法正确的是（　　）A．油量减少，R减少，油量表指针偏转变小B．油量减少，R增大，油量表指针偏转变大C．油量增加，R减少，油量表指针偏转变大D．油量增加，R增大，油量表指针偏转变小
3.高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图(电源电压一定)，以下说法正确的是 (　　)A. 称重表相当于一个电压表 B. 电路中的R1是没有作用的C. 车辆越重，称重表的示数越小 D. 车辆越重，称重表的示数越大
4．如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（   ）A．电压表V的示数变大，电流表A1示数变小B．电压表V的示数不变，电流表A2示数变大C．电压表V的示数与电流表A1的示数之比不变D．电流表A2的示数与电流表A1的示数之差不变
5.如图所示是小明研究并联电路电流特点的实物图,保持电源电压不变,先闭合开关S,再闭合开关S1,则闭合S1后( )A.甲表示数变大,乙表示数变大B.甲表示数变小,乙表示数变小C.甲表示数变大,乙表示数不变D.甲表示数变小,乙表示数不变
6．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。当光照强度增强时，电流表示数变大，则光敏电阻R的阻值随光照强度增强而_________，此时电压表示数_________，电压表与电流表示数的比值________。（三个空均选填“变大”、“不变”或“变小”）
7、如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接 入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时， (1)电流表示数将______，电压表的示数将_____(2)此装置可做为压力计使 用，为使压力增大时，指针向右偏转角增大，应把________（填“电流表”或“电压表”）改装为压力计。
8.如图所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片向右移动时，下列判断正确的是（　　）A. 电压表V的示数变大B. 电流表A1的示数不变C. 电流表A2的示数变大D. 电压表V的示数变小
9. 如图所示的电路中，电源电压保持不变.开关S1闭合，开关S2由断开到闭合的过程中，电流表示数变大，则电流表安装在　　　(选填“A”“B”或“C”)处；电压表和电流表示数的比值　　　　(选填“变大”“变小”或“不变”).
