实验十二：测量电源的电动势和内阻

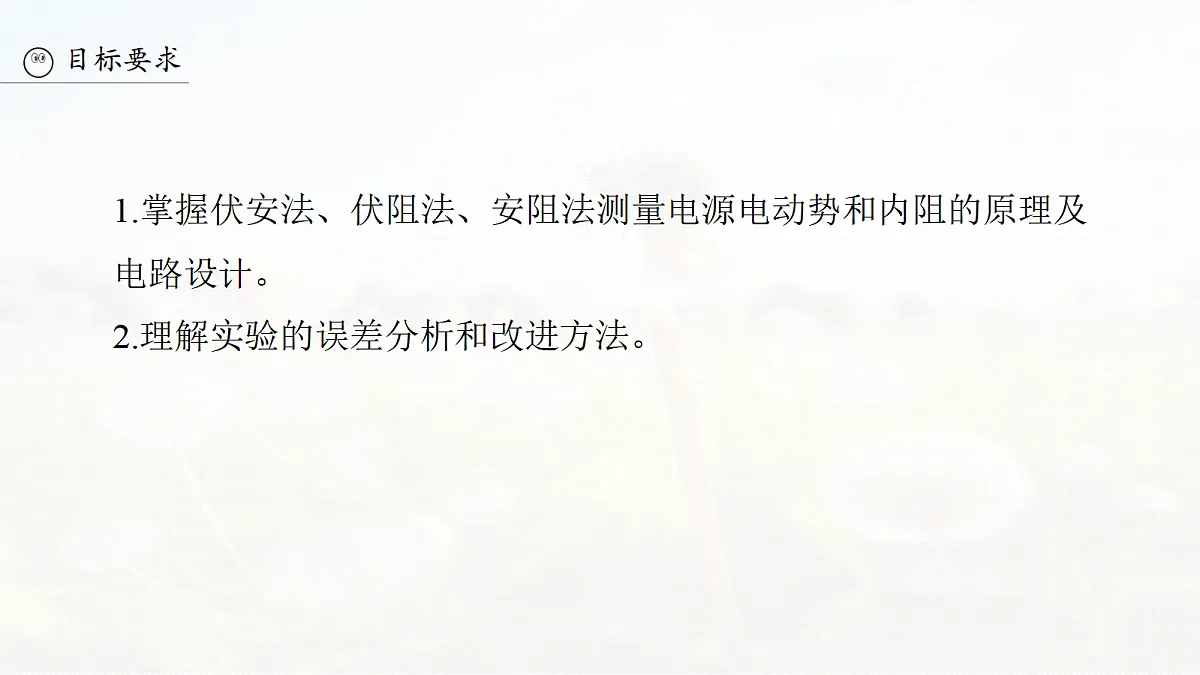

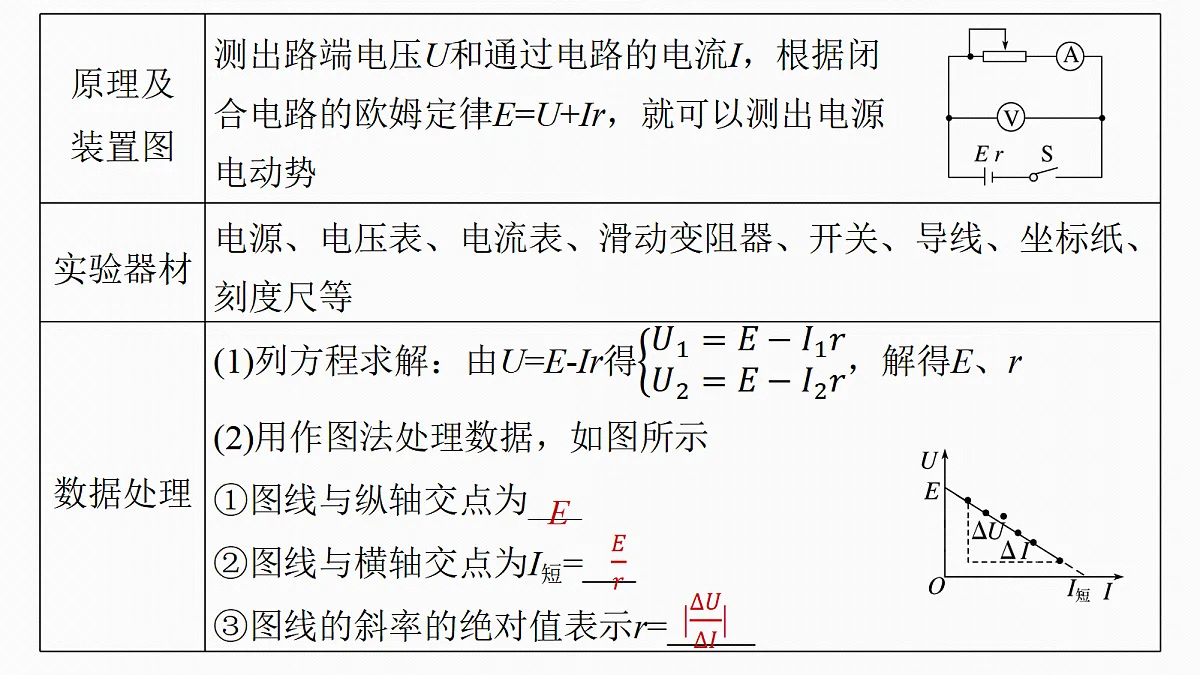

1.掌握伏安法、伏阻法、安阻法测量电源电动势和内阻的原理及电路设计。2.理解实验的误差分析和改进方法。

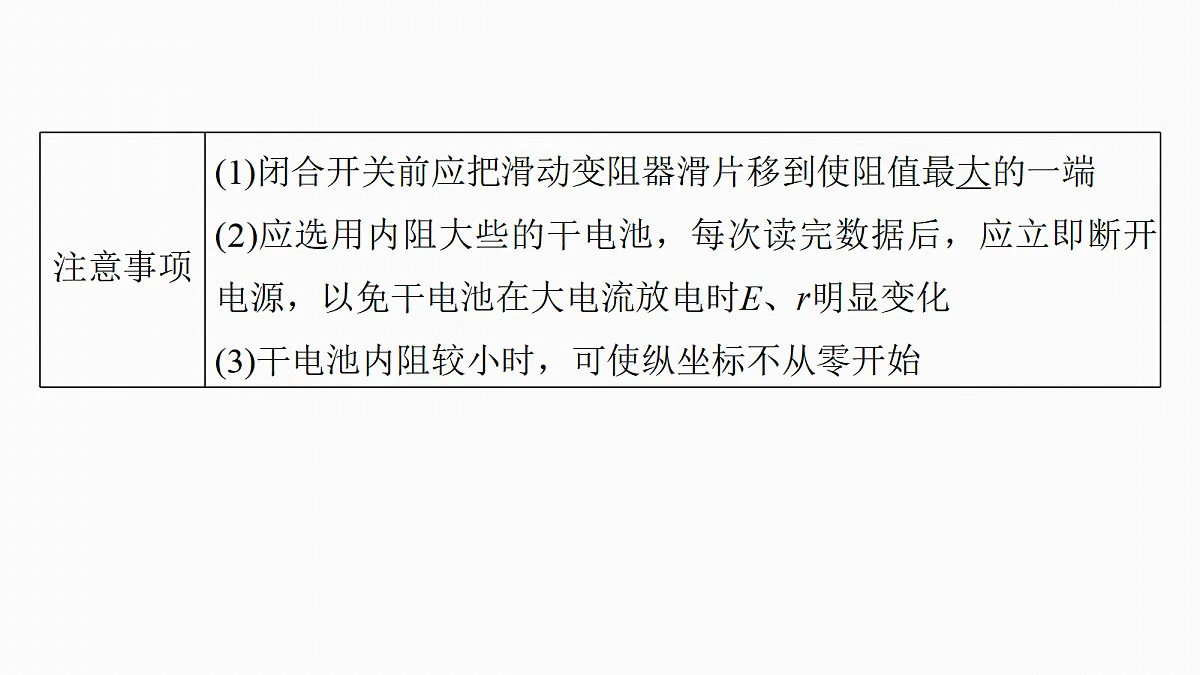

　　　(2024·江苏苏州市三模)某实验小组要测量电池组的电动势E和内阻r，实验器材如图所示，其中电压表内阻约1 kΩ，电流表内阻约0.5 Ω。
(1)将电路补充完整。
(2)表格中数据是该小组的测量结果，请根据数据在方格纸上描点作图。
(3)根据图像求得电池组的电动势和内阻分别为E=　　　　　 　 V，r=　　　　　 　 Ω。
2.96(2.95、2.97均可)
0.82(0.81、0.83均可)

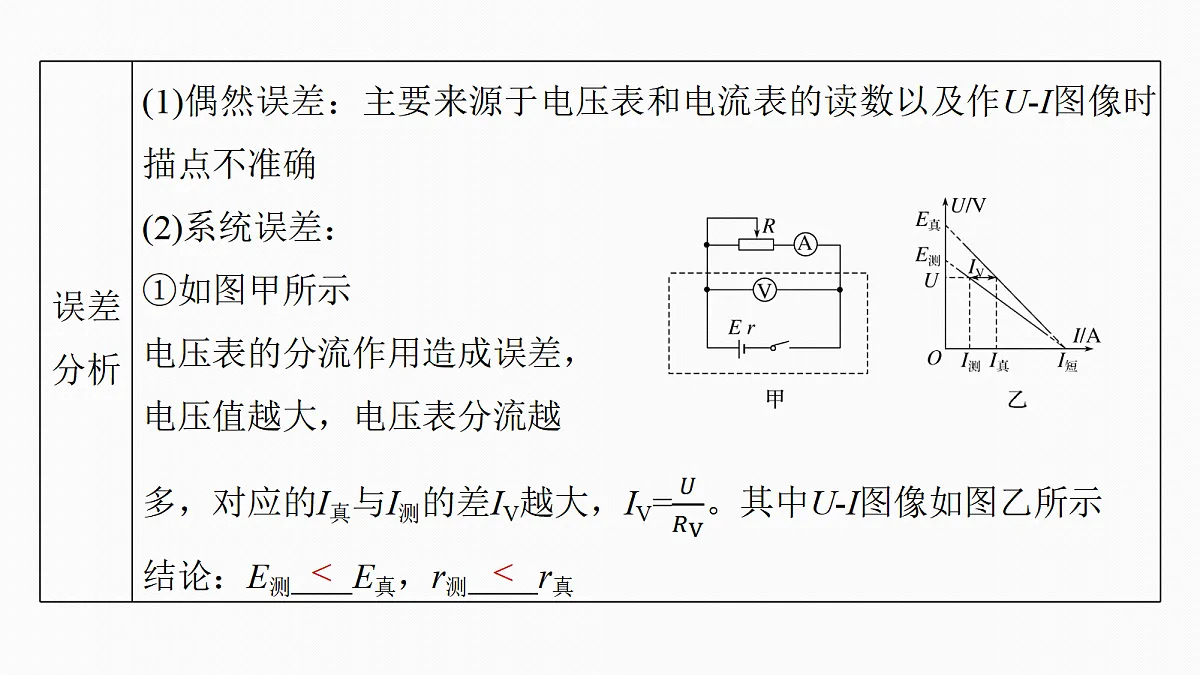

(4)关于本实验误差原因和误差结果说法正确的有　　　。 A.电流表分压，电动势测量值偏大B.电流表分压，内阻测量值偏大C.电压表分流，电动势测量值偏小D.电压表分流，内阻测量值偏小
(5)该小组在实验后发现所用电压表未调零，在未加电压时指针指在零刻度右侧。该小组将电压表调零后重复上述实验，新测得的电动势E'和内阻r'与原测量结果E、r相比应有何变化？请阐述理由。　　　　　 　
电动势E'
