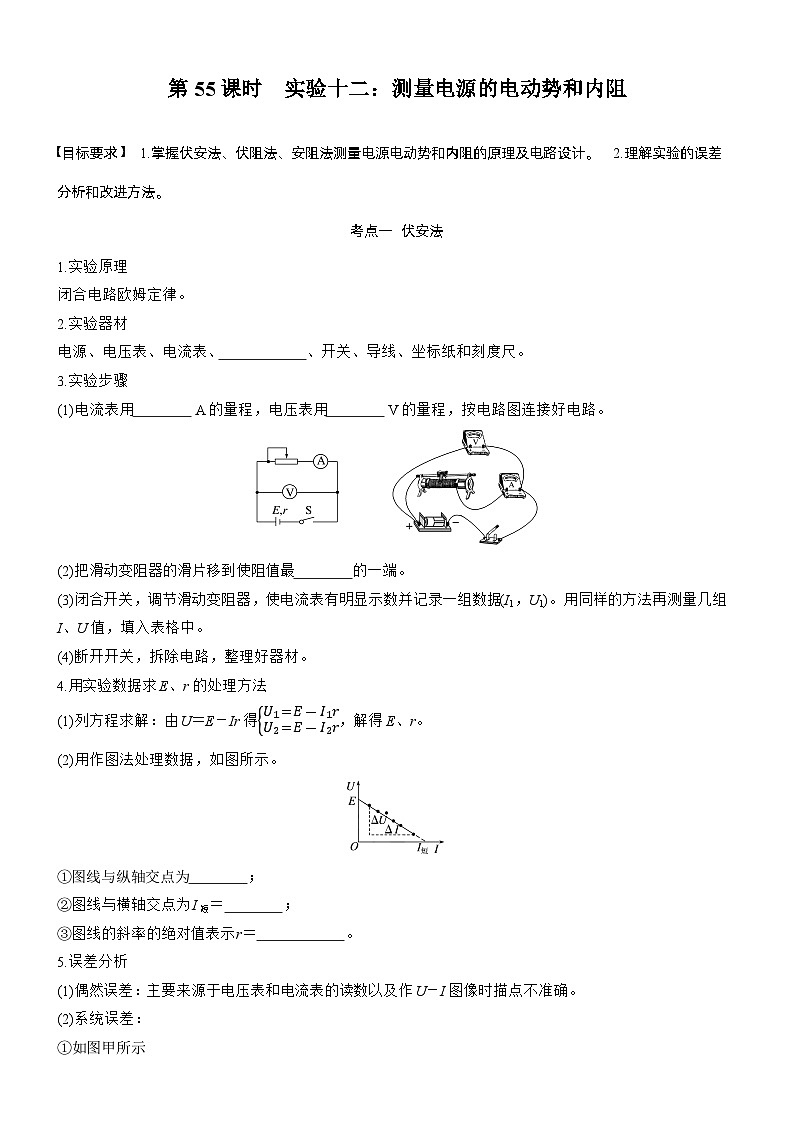

实验十二：测量电源的电动势和内阻

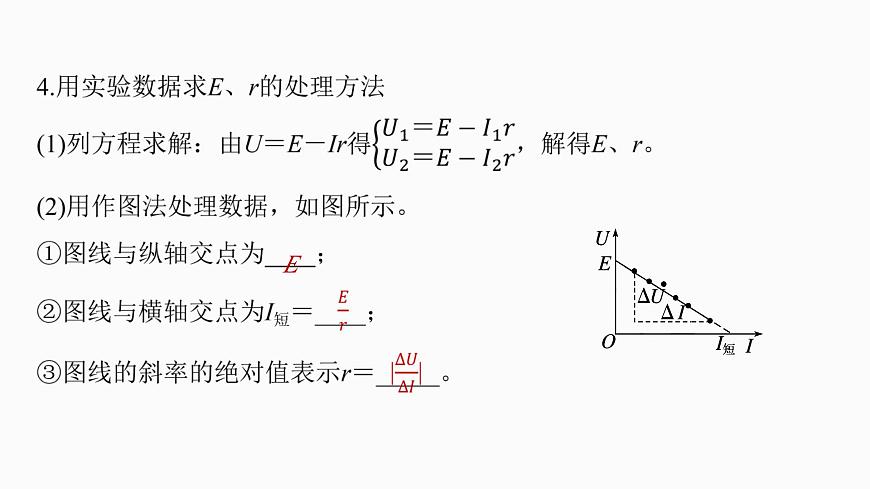

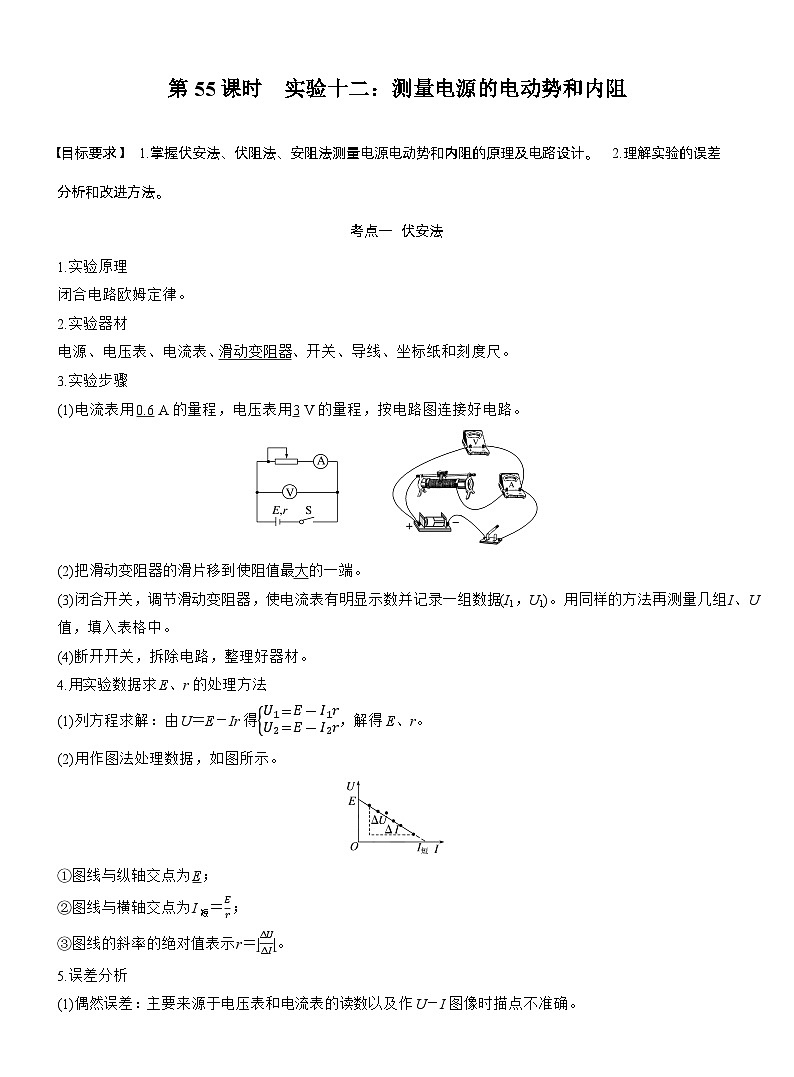

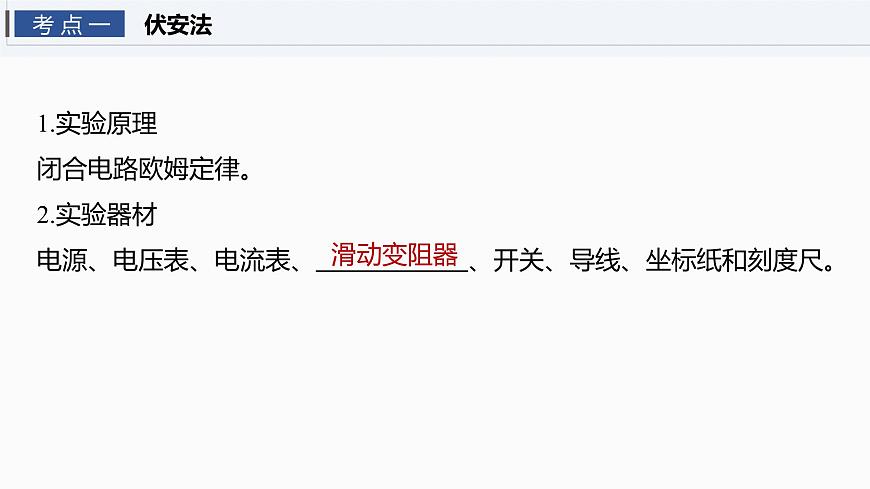

1.实验原理闭合电路欧姆定律。2.实验器材电源、电压表、电流表、 、开关、导线、坐标纸和刻度尺。

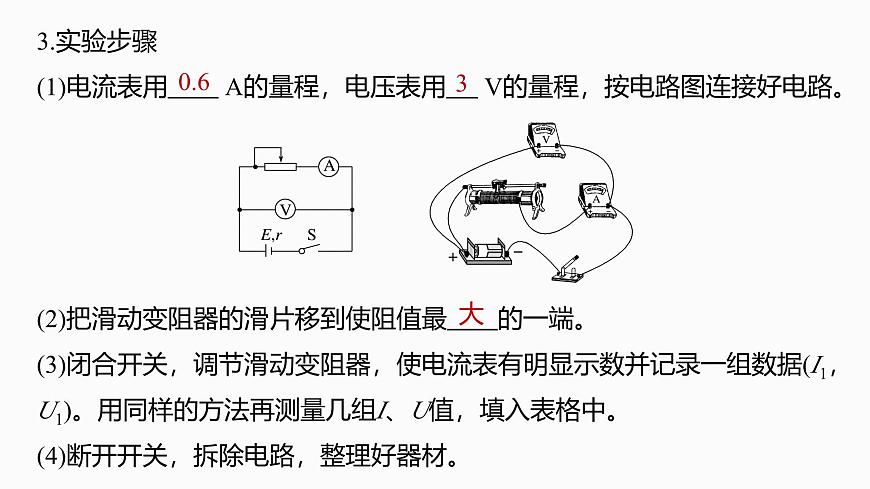

3.实验步骤(1)电流表用 A的量程，电压表用 V的量程，按电路图连接好电路。
(2)把滑动变阻器的滑片移到使阻值最 的一端。(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几组I、U值，填入表格中。(4)断开开关，拆除电路，整理好器材。

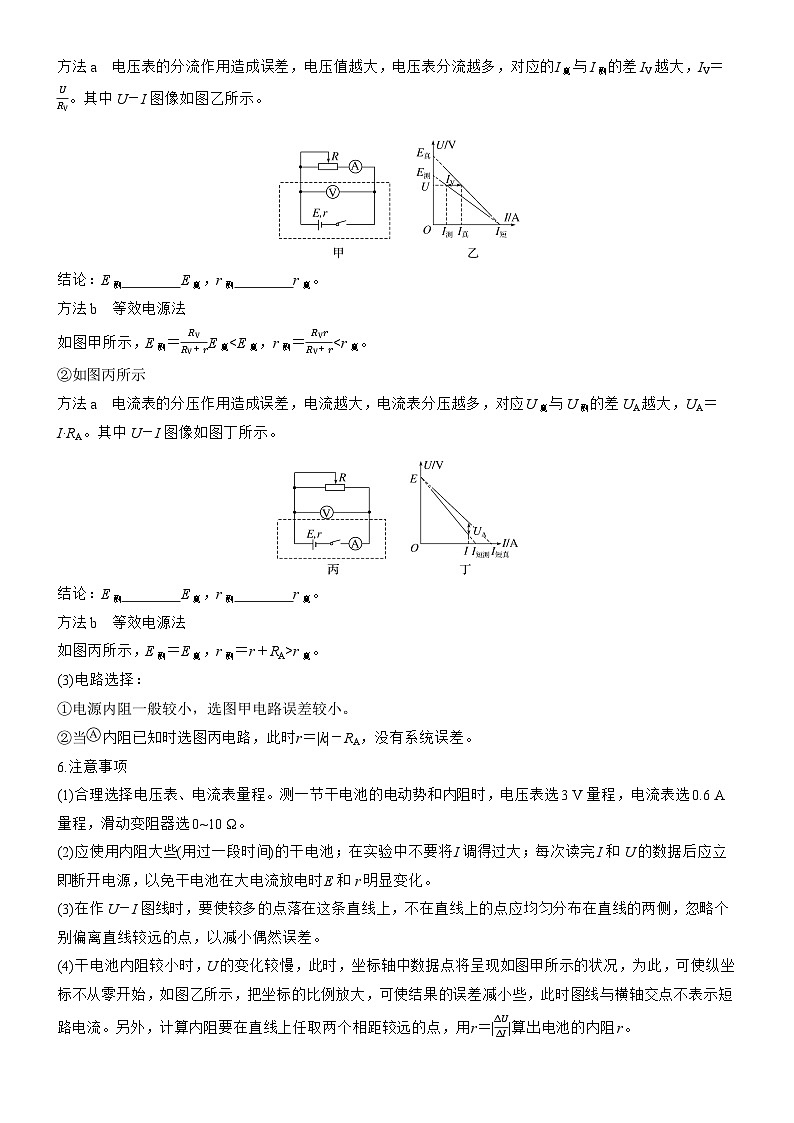

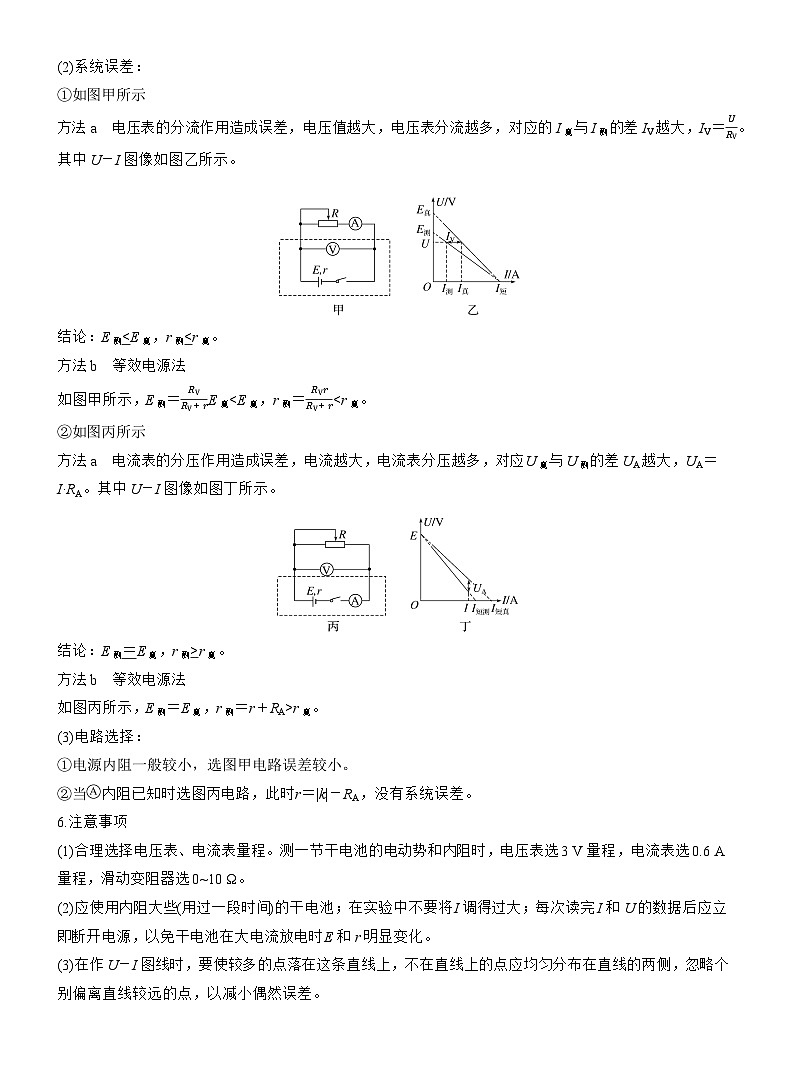

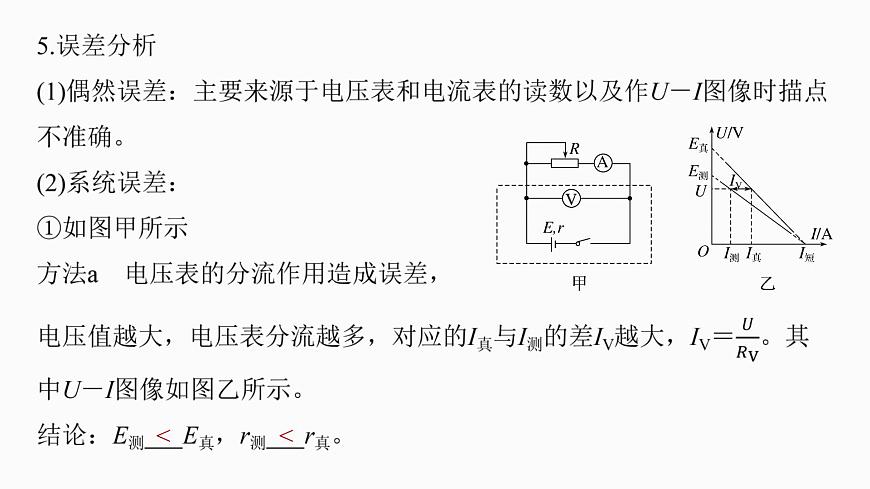

②如图丙所示方法a　电流表的分压作用造成误差，电流越大，电流表分压越多，对应U真与U测的差UA越大，UA＝I·RA。其中U－I图像如图丁所示。结论：E测 E真，r测 r真。方法b　等效电源法如图丙所示，E测＝E真，r测＝r＋RA>r真。
(3)电路选择：①电源内阻一般较小，选图甲电路误差较小。②当 内阻已知时选图丙电路，此时r＝|k|－RA，没有系统误差。
6.注意事项(1)合理选择电压表、电流表量程。测一节干电池的电动势和内阻时，电压表选3 V量程，电流表选0.6 A量程，滑动变阻器选0~10 Ω。(2)应使用内阻大些(用过一段时间)的干电池；在实验中不要将I调得过大；每次读完I和U的数据后应立即断开电源，以免干电池在大电流放电时E和r明显变化。(3)在作U－I图线时，要使较多的点落在这条直线上，不在直线上的点应均匀分布在直线的两侧，忽略个别偏离直线较远的点，以减小偶然误差。

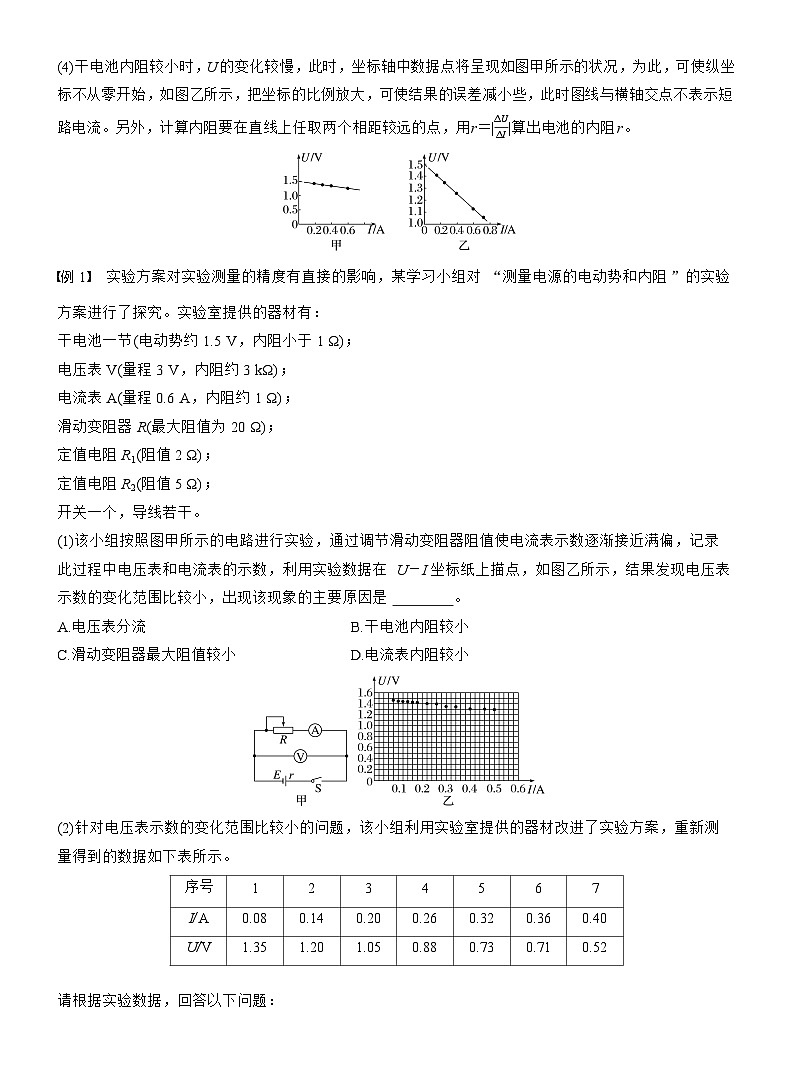

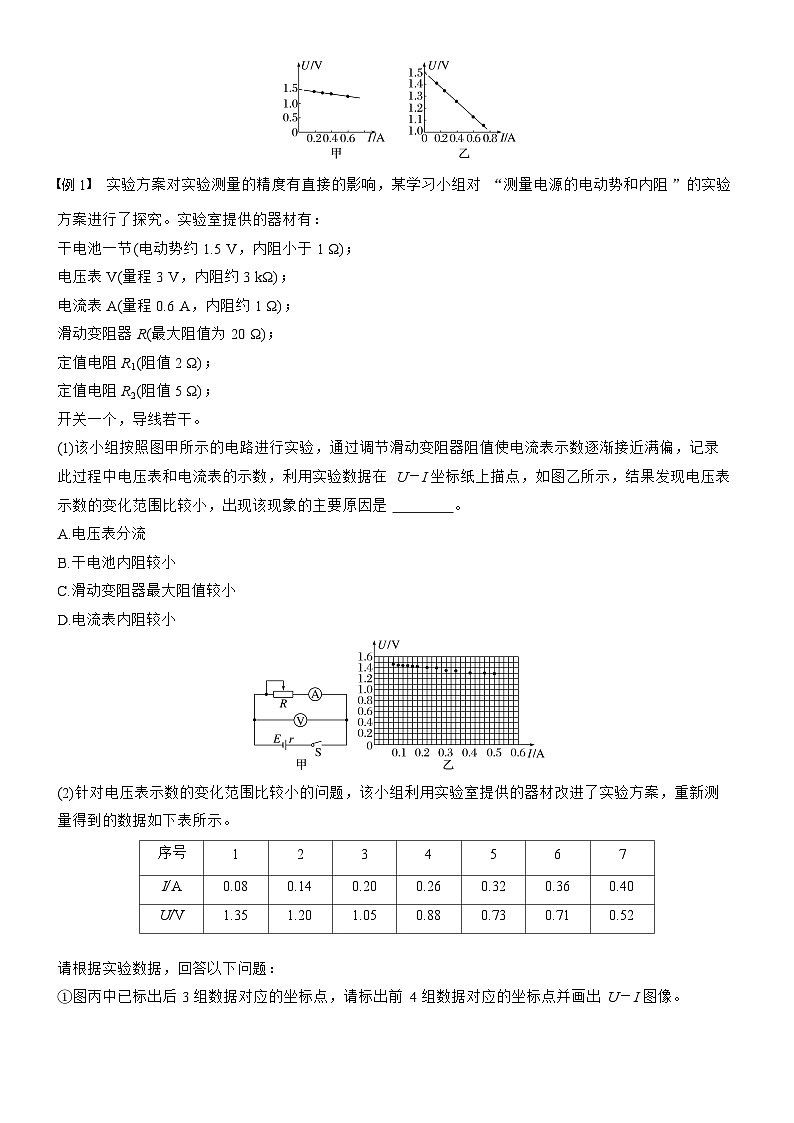

实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。实验室提供的器材有：干电池一节(电动势约1.5 V，内阻小于1 Ω)；电压表V(量程3 V，内阻约3 kΩ)；电流表A(量程0.6 A，内阻约1 Ω)；滑动变阻器R(最大阻值为20 Ω)；定值电阻R1(阻值2 Ω)；定值电阻R2(阻值5 Ω)；开关一个，导线若干。
(1)该小组按照图甲所示的电路进行实验，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中电压表和电流表的示数，利用实验数据在U－I坐标纸上描点，如图乙所示，结果发现电压表示数的变化范围比较小，出现该现象的主要原因是　　　。A.电压表分流B.干电池内阻较小C.滑动变阻器最大阻值较小D.电流表内阻较小
(2)针对电压表示数的变化范围比较小的问题，该小组利用实验室提供的器材改进了实验方案，重新测量得到的数据如下表所示。
请根据实验数据，回答以下问题：①图丙中已标出后3组数据对应的坐标点，请标出前4组数据对应的坐标点并画出U－I图像。
②根据实验数据可知，所选的定值电阻为　　　　(填“R1”或“R2”)。
③用笔画线代替导线，请按照改进后的方案，将图丁所示实物图连接成完整电路。
1.实验原理闭合电路欧姆定律 ，电路图如图所示。2.实验器材电源、 、 、开关、导线、坐标纸和刻度尺。

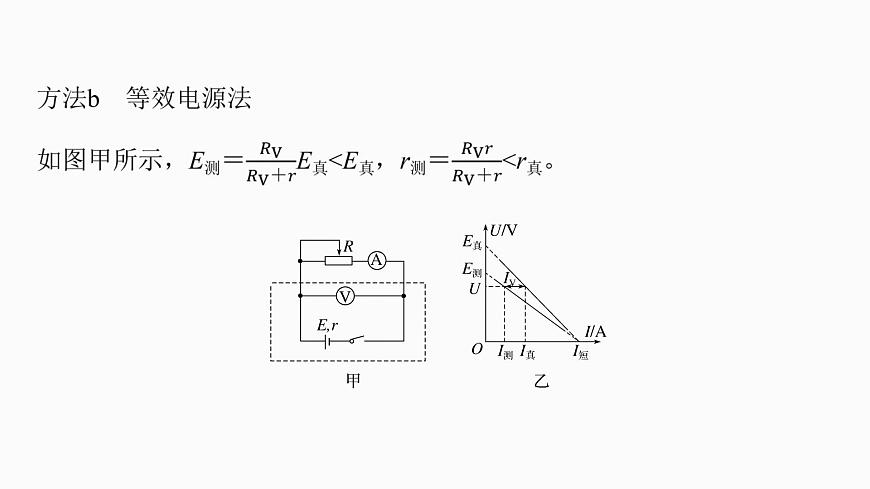

4.误差分析(1)误差来源：电压表有内阻，干路电流表达式不准确，导致电动势测量不准确；(2)结论：E测 E真，r测 r真(均选填“>”“”“
