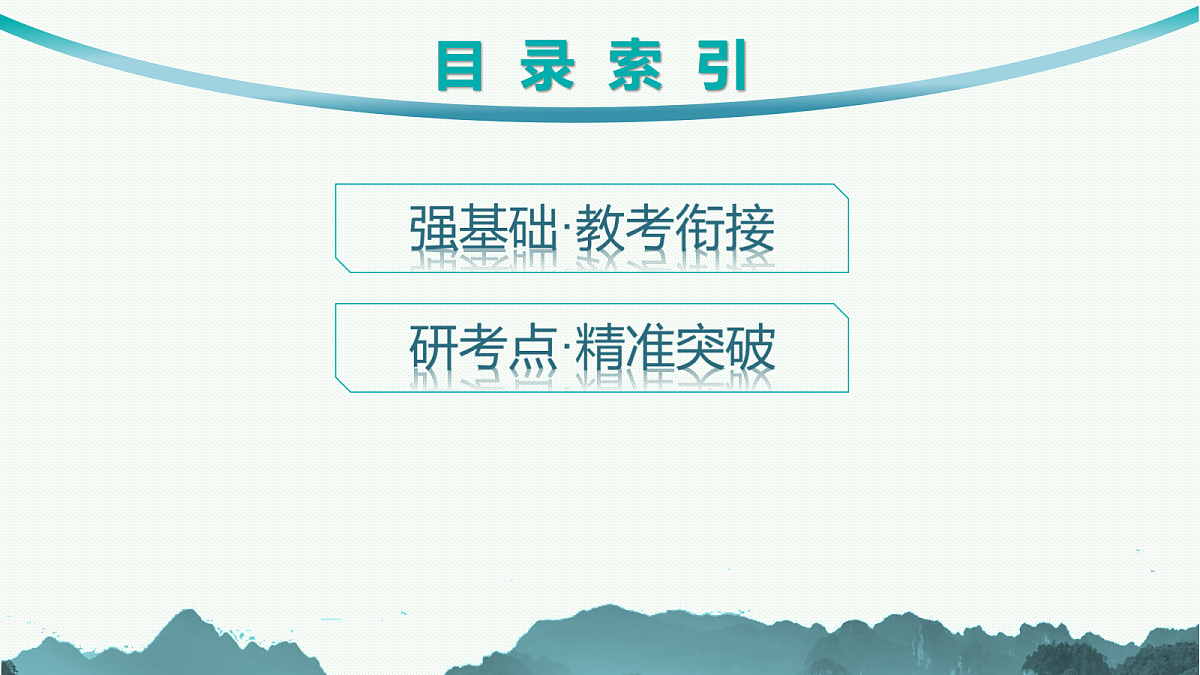

目 录 索 引

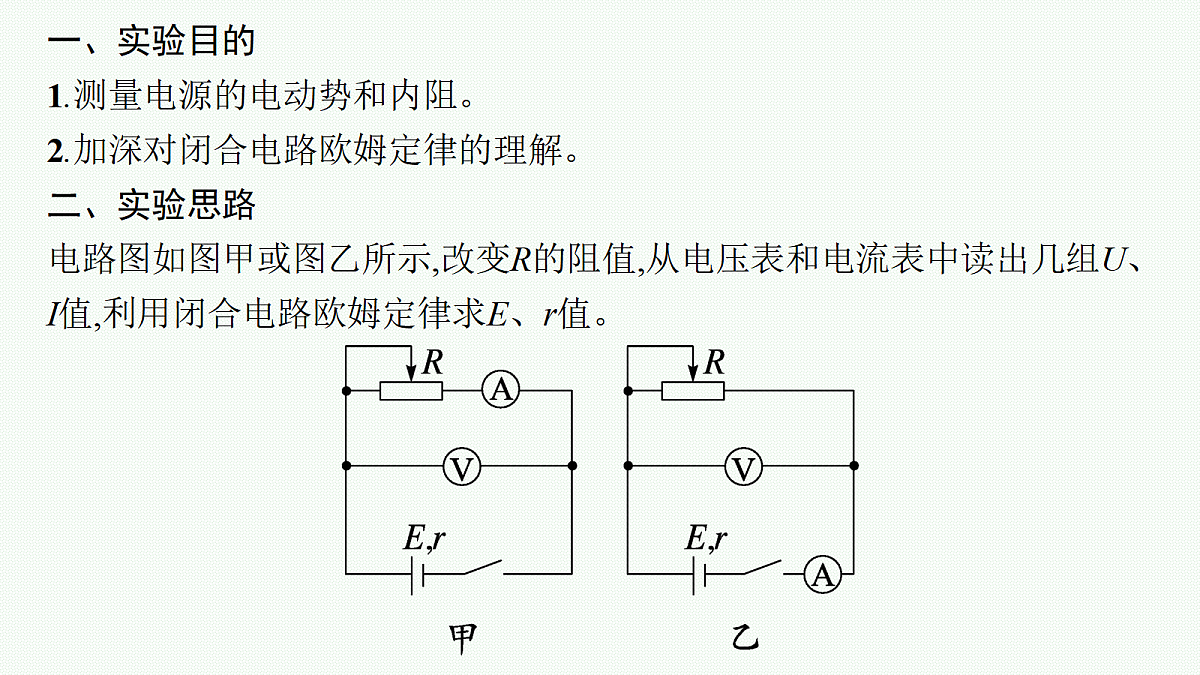

一、实验目的1.测量电源的电动势和内阻。2.加深对闭合电路欧姆定律的理解。二、实验思路电路图如图甲或图乙所示,改变R的阻值,从电压表和电流表中读出几组U、I值,利用闭合电路欧姆定律求E、r值。

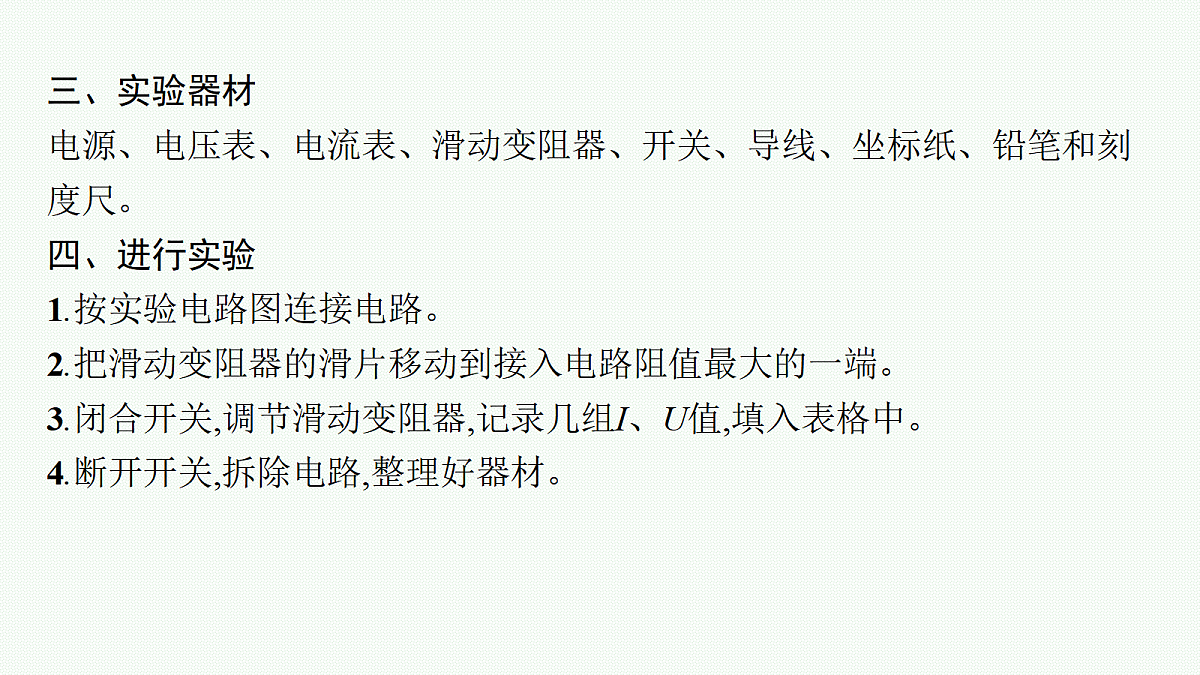

三、实验器材电源、电压表、电流表、滑动变阻器、开关、导线、坐标纸、铅笔和刻度尺。四、进行实验1.按实验电路图连接电路。2.把滑动变阻器的滑片移动到接入电路阻值最大的一端。3.闭合开关,调节滑动变阻器,记录几组I、U值,填入表格中。4.断开开关,拆除电路,整理好器材。

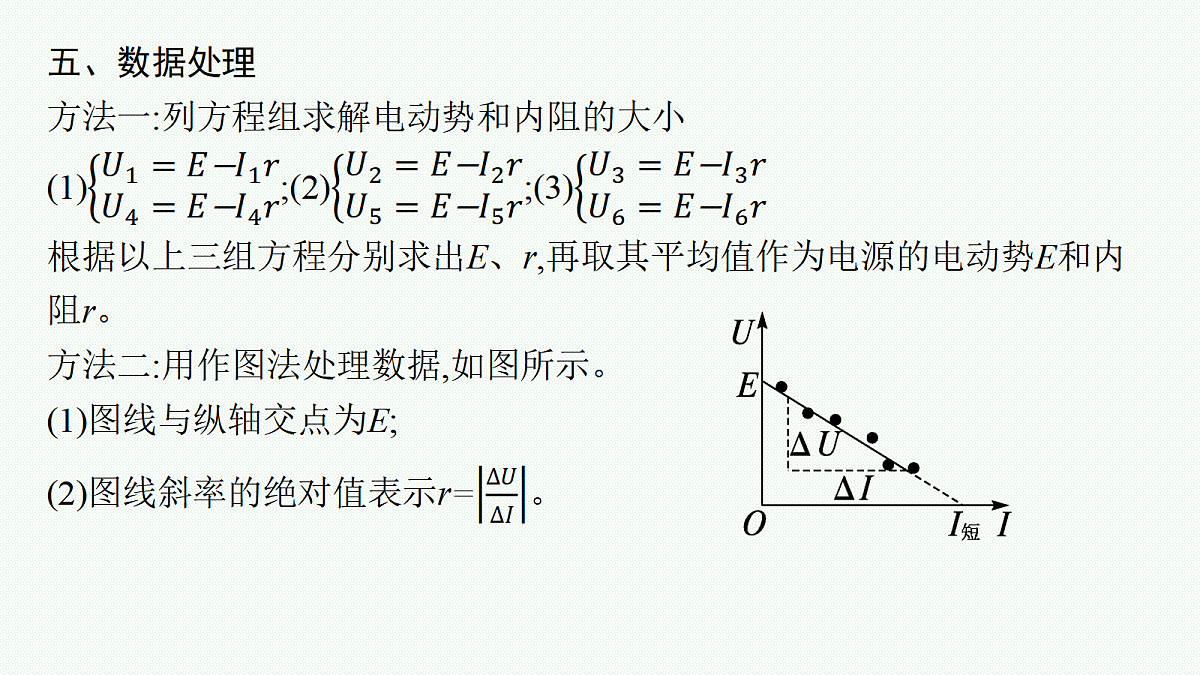

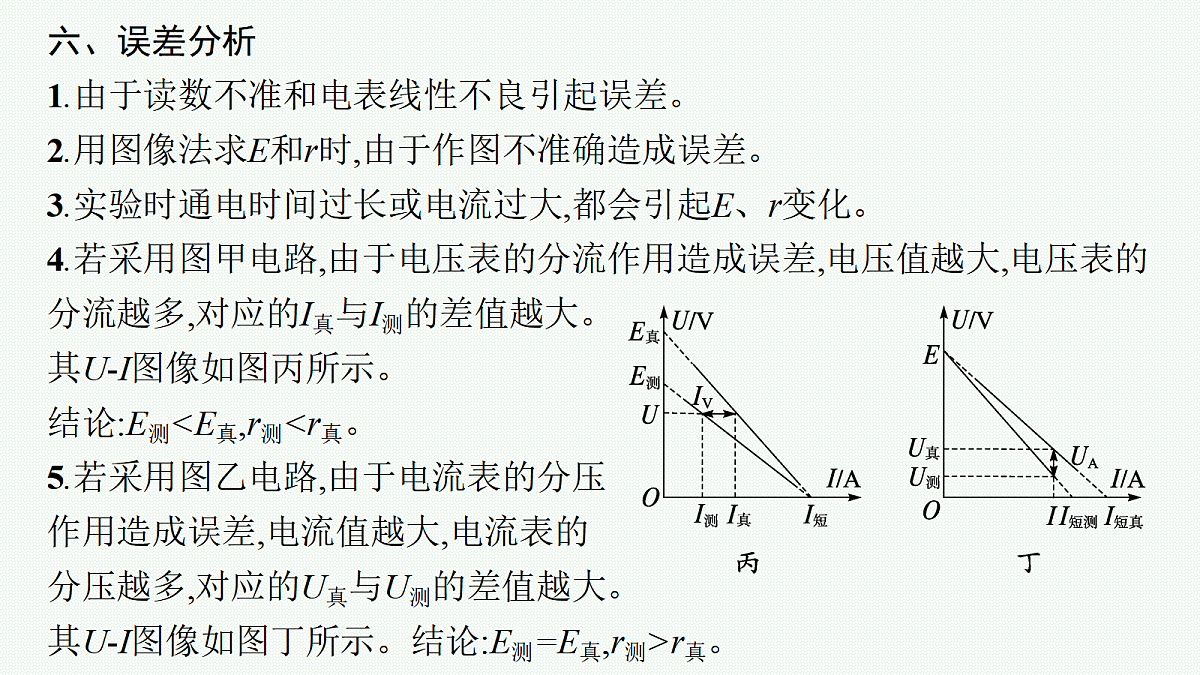

六、误差分析1.由于读数不准和电表线性不良引起误差。2.用图像法求E和r时,由于作图不准确造成误差。3.实验时通电时间过长或电流过大,都会引起E、r变化。4.若采用图甲电路,由于电压表的分流作用造成误差,电压值越大,电压表的分流越多,对应的I真与I测的差值越大。其U-I图像如图丙所示。结论:E测
