实验十二：测量电源的电动势和内阻

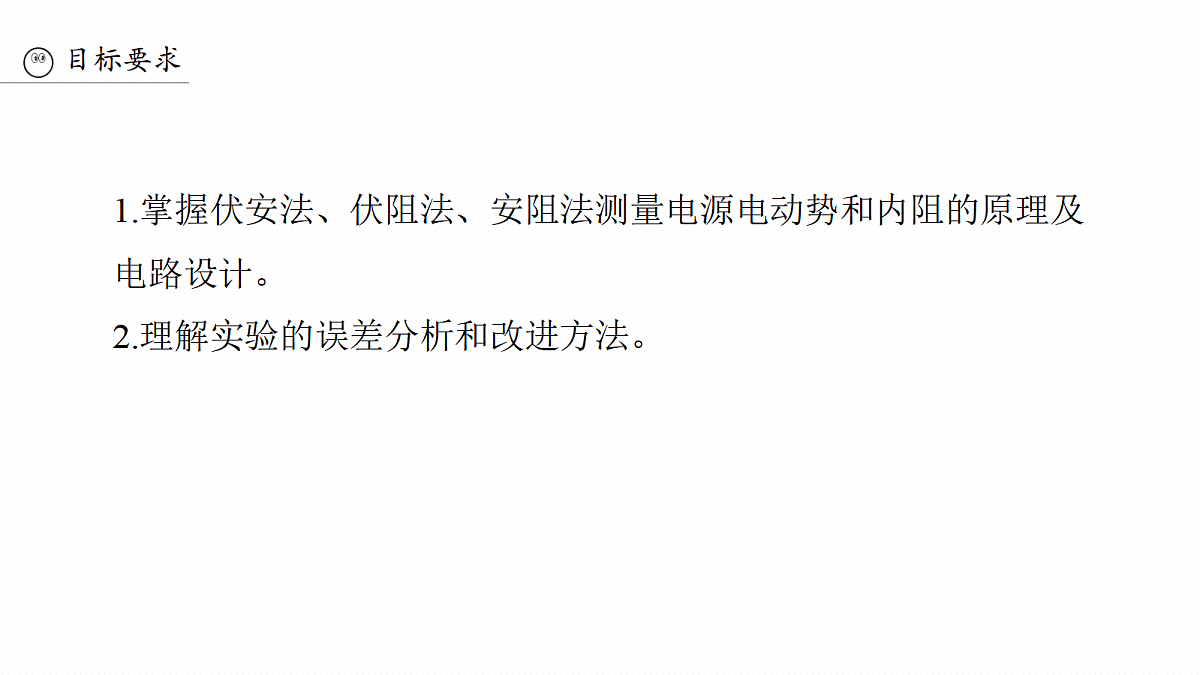

1.掌握伏安法、伏阻法、安阻法测量电源电动势和内阻的原理及电路设计。2.理解实验的误差分析和改进方法。
　　　(2025·浙江6月选考·14Ⅰ)在测量一节干电池的电动势和内阻的实验中，
(1)为了减小测量误差，如图所示的电路中应该选择的是　　(选填“甲”或“乙”)；
(2)通过调节滑动变阻器，测得多组U、I数据，记录于下表。试在方格纸中建立合适的标度，描点并作出U-I图像，由此求得电动势E=　　　　 V，内阻r=　　　　 Ω。(结果均保留到小数点后两位)
　　　(2025·云南昭通市模拟)根据闭合电路欧姆定律，用伏安法测量干电池的电动势和内阻时，由于电表内阻的存在会带来实验系统误差。为了减小系统误差，某物理兴趣小组的同学采用了如图甲所示的实验电路。
(1)闭合开关前，应该将滑动变阻器的滑片P调到　　(填“a”或“b”)端。
(2)闭合开关S1，将S2接位置1，改变滑动变阻器的阻值，记录下几组电压表示数和对应的电流表示数。这一过程中的系统误差来源于______________________(填“电压表内阻的分流作用”或“电流表内阻的分压作用”)，这将导致电源内阻的测量值比真实值______(填“偏大”或“偏小”)。
(3)然后将S2接位置2，改变滑动变阻器阻值，再记录几组电压表示数和对应的电流表示数，这一过程也会出现系统误差。
(4)在同一坐标系内根据测量数据分别描点作出电压表示数U和对应的电流表示数I的图像，如图乙所示。已知两直线与纵轴的截距分别为UA和UB，与横轴的截距分别为IA和IB。请在图乙中用虚线作出能够反映该电池电动势和内阻真实值的U-I图像。

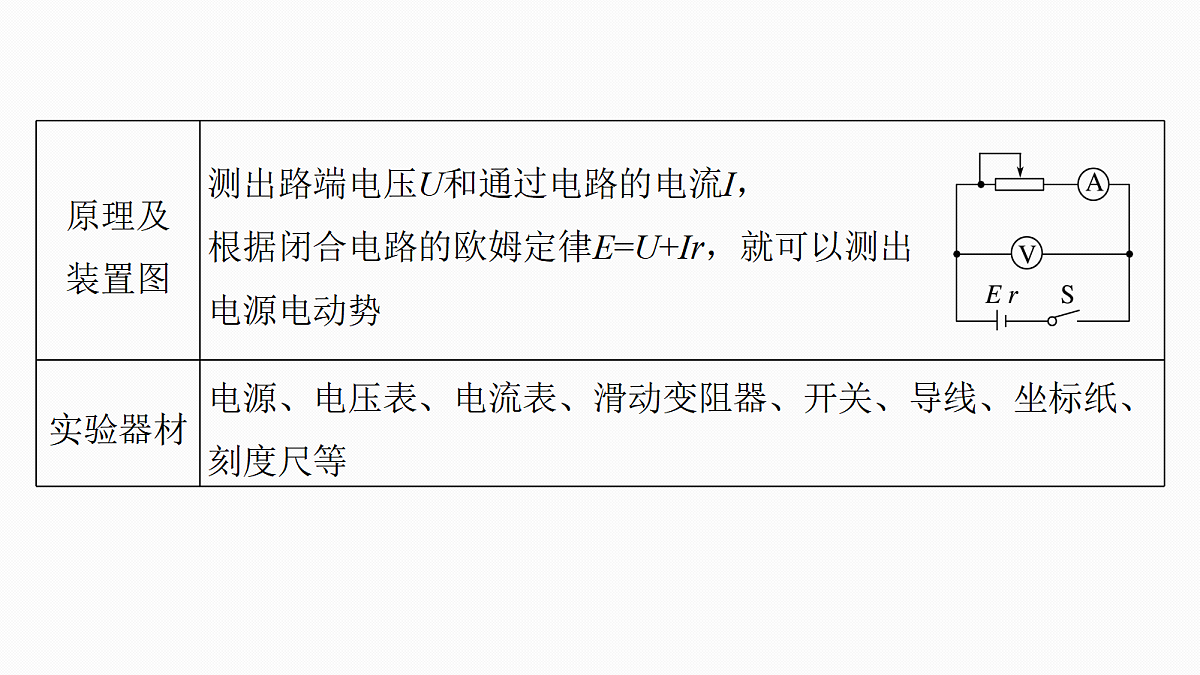

1.实验原理闭合电路欧姆定律 ，电路图如图所示。
2.实验器材电源、 、 、开关、导线、坐标纸和刻度尺。

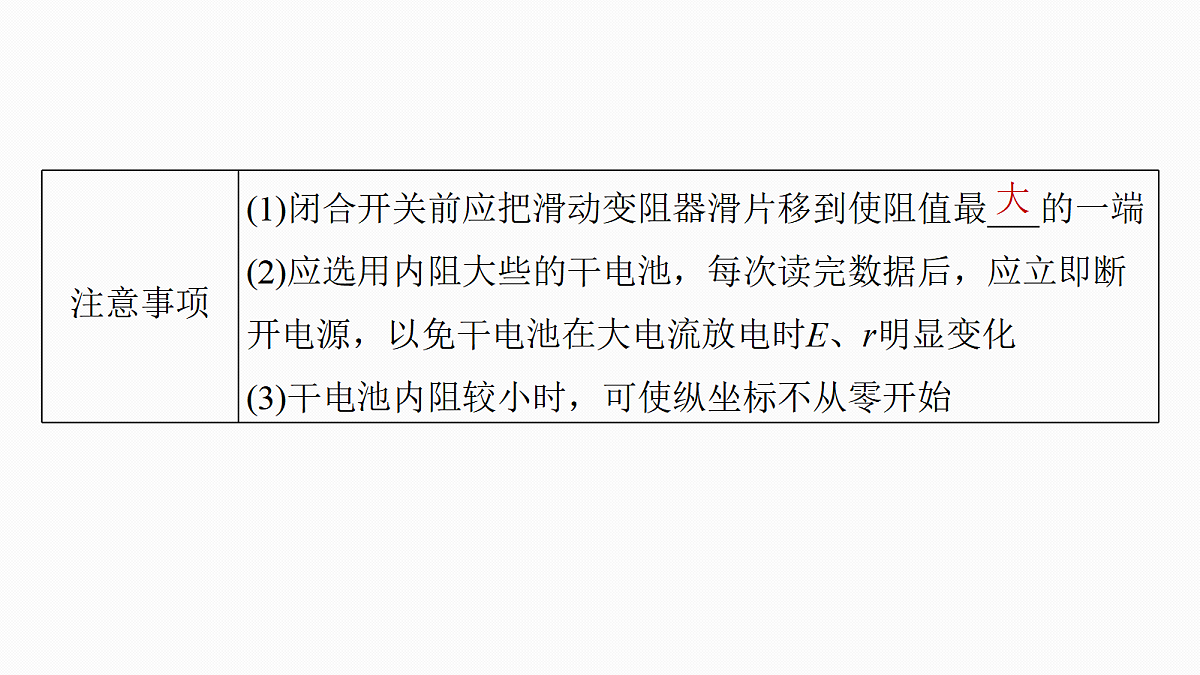

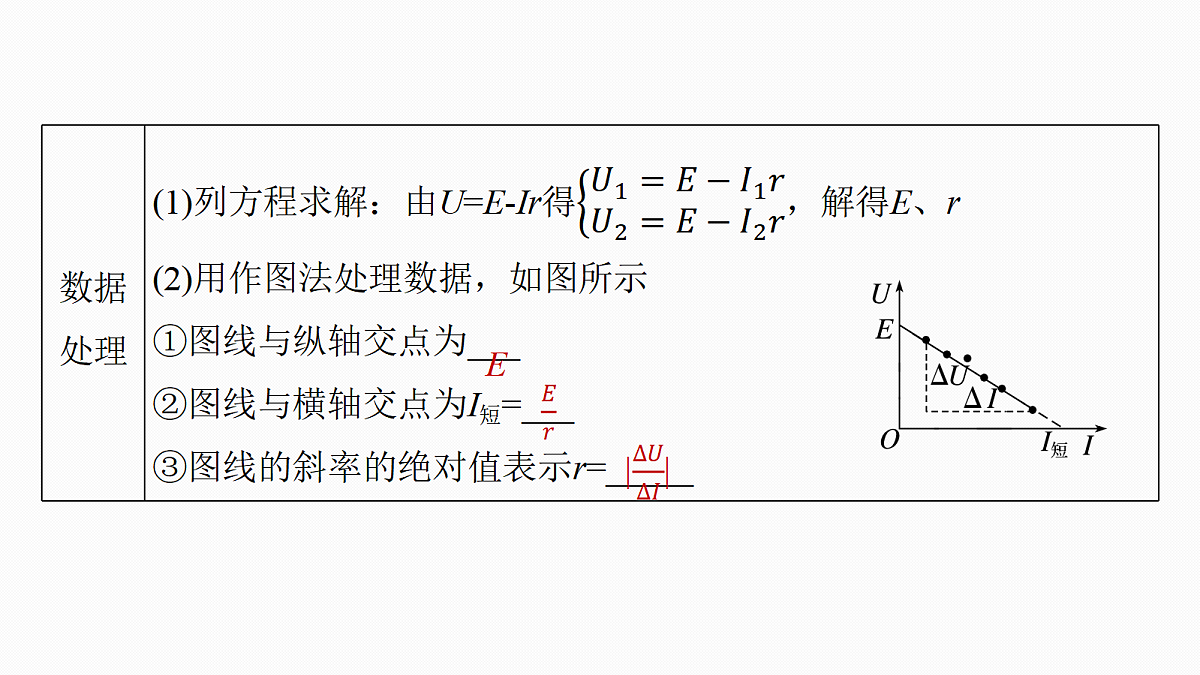

4.误差分析(1)误差来源：电压表有内阻，干路电流表达式不准确，导致电动势测量不准确；(2)结论：E测 E真，r测 r真(均选填“>”“”“”“=”或“”“
