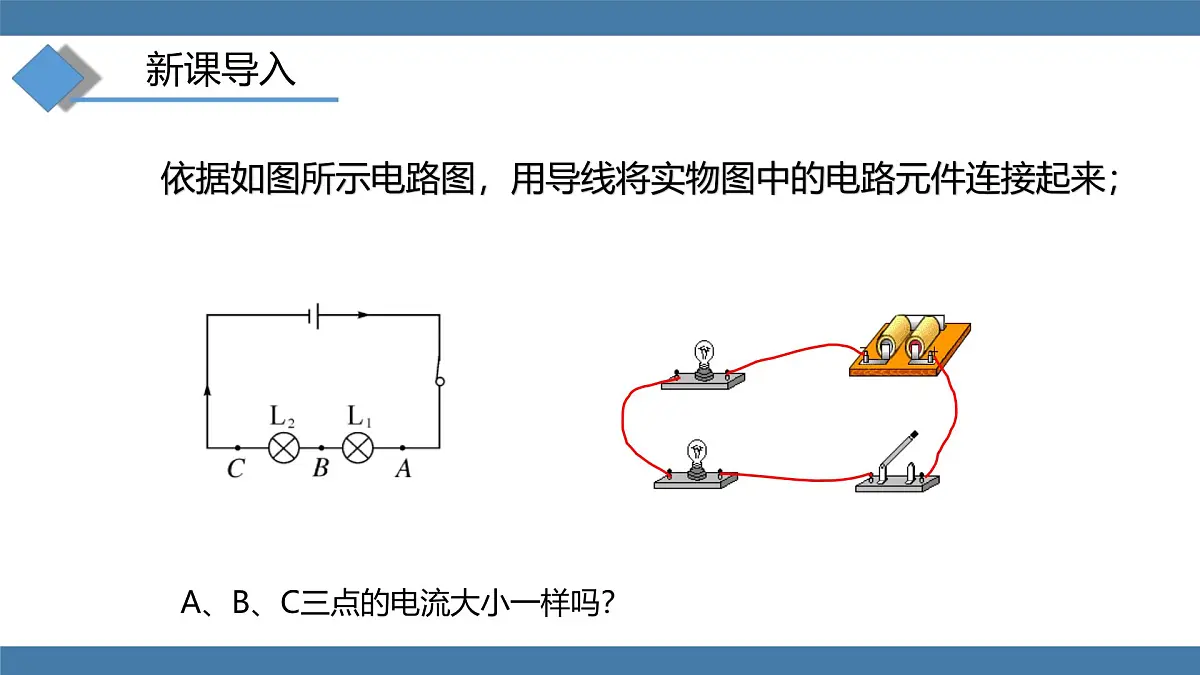

依据如图所示电路图，用导线将实物图中的电路元件连接起来；
A、B、C三点的电流大小一样吗？

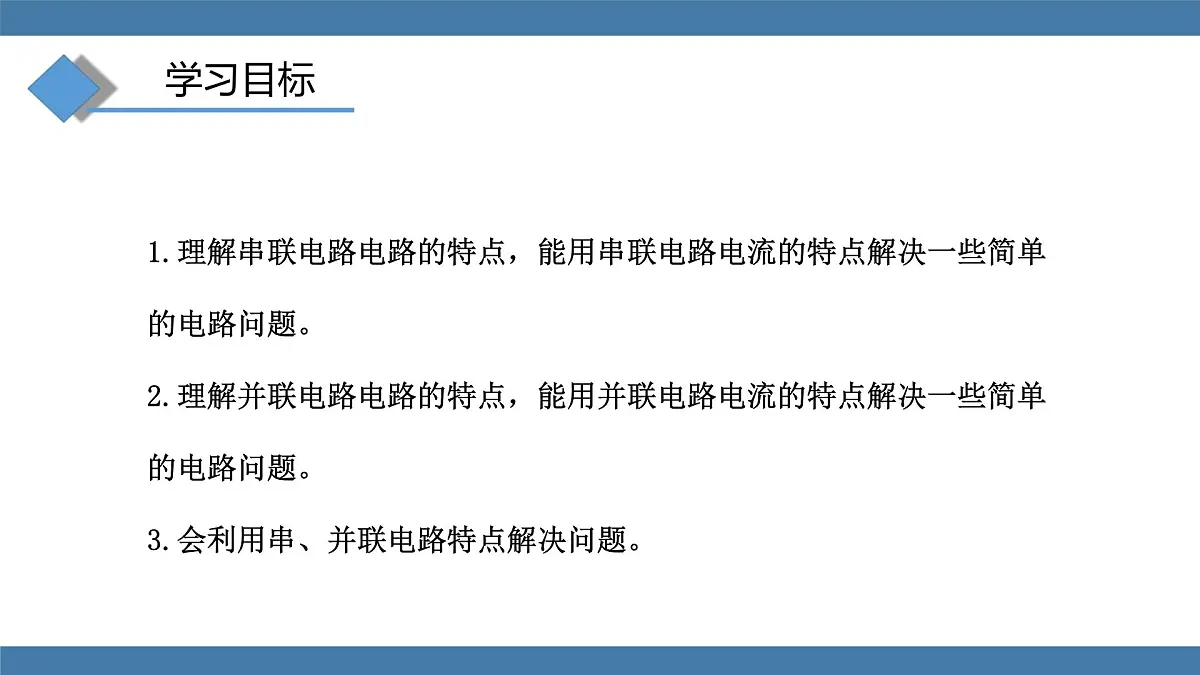

1.理解串联电路电路的特点，能用串联电路电流的特点解决一些简单的电路问题。2.理解并联电路电路的特点，能用并联电路电流的特点解决一些简单的电路问题。3.会利用串、并联电路特点解决问题。
一、探究串联电路中电流的特点

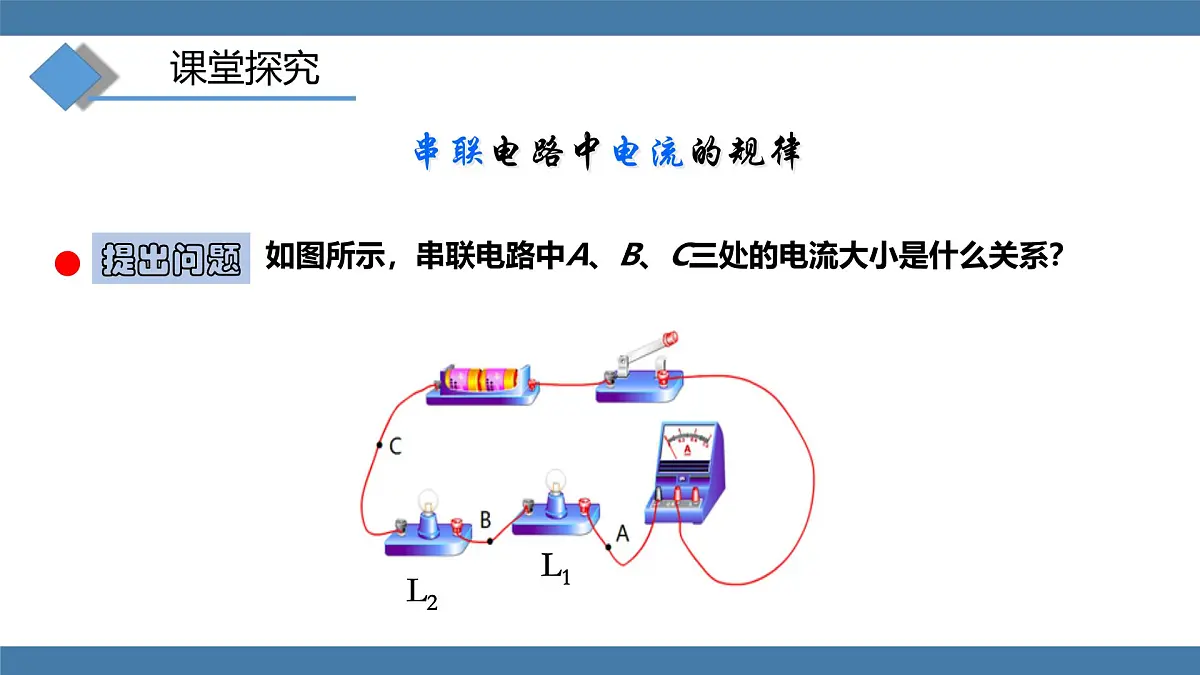

如图所示，串联电路中A、B、C三处的电流大小是什么关系？

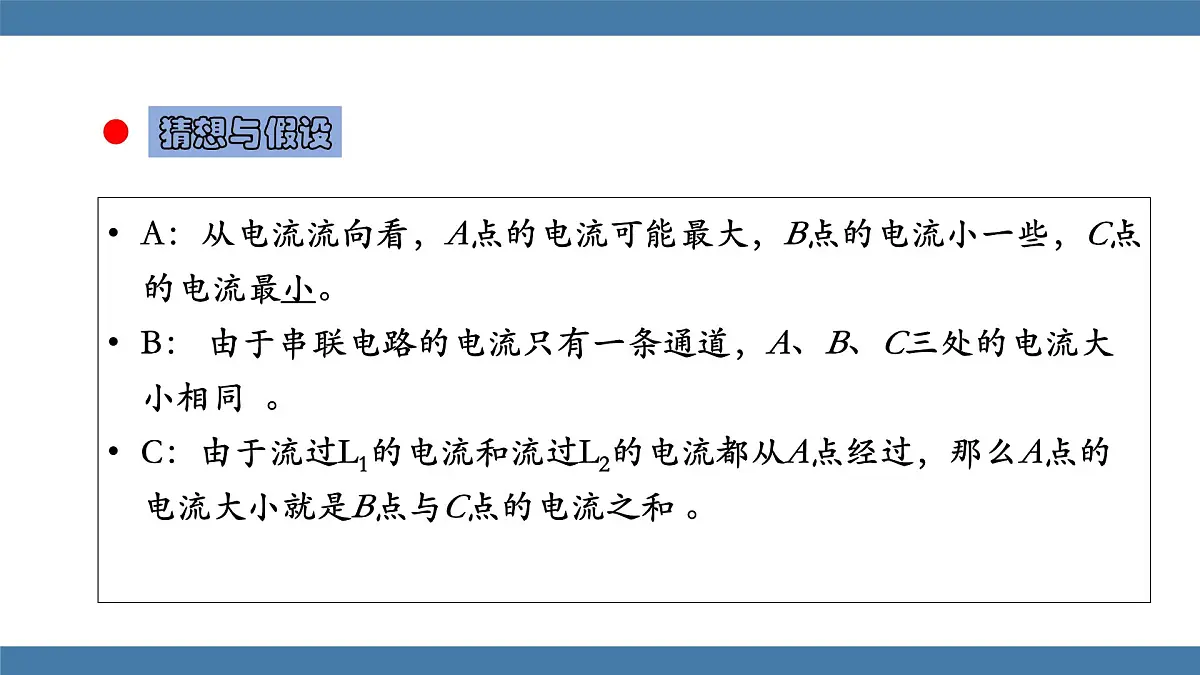

A：从电流流向看，A点的电流可能最大，B点的电流小一些，C点的电流最小。 B： 由于串联电路的电流只有一条通道，A、B、C三处的电流大小相同  。 C：由于流过L1的电流和流过L2的电流都从A点经过，那么A点的电流大小就是B点与C点的电流之和 。
分别测量A点、B点、C点的电流，然后进行比较

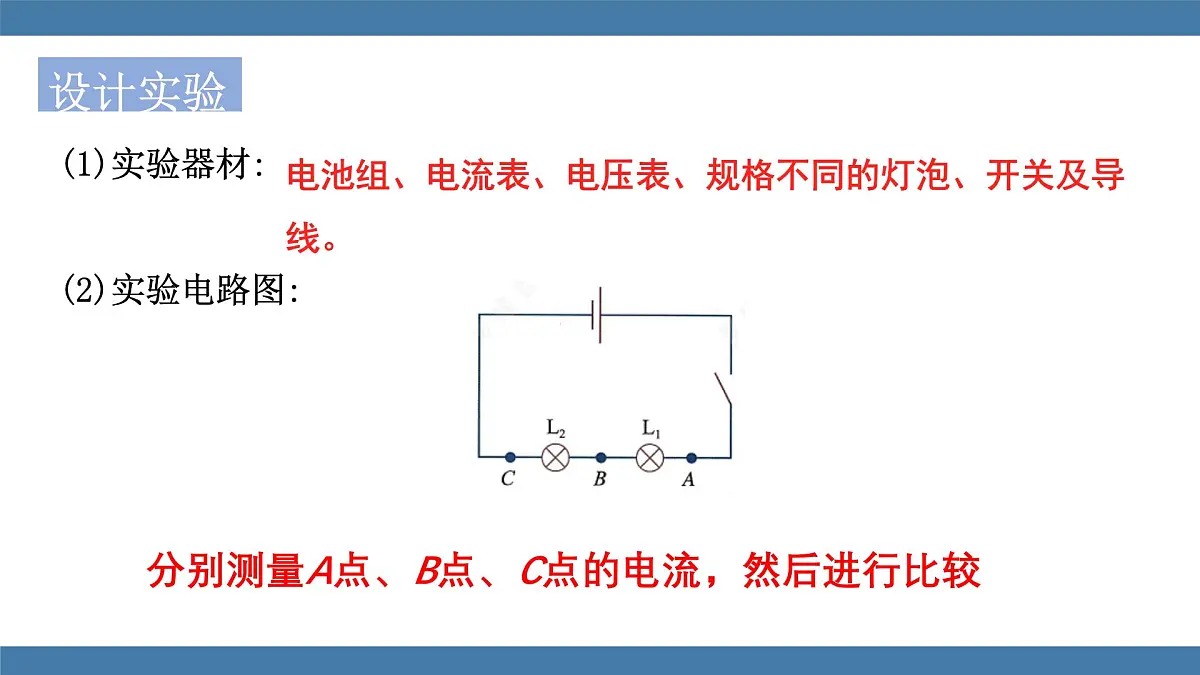

(1)实验器材:(2)实验电路图:
电池组、电流表、电压表、规格不同的灯泡、开关及导线。

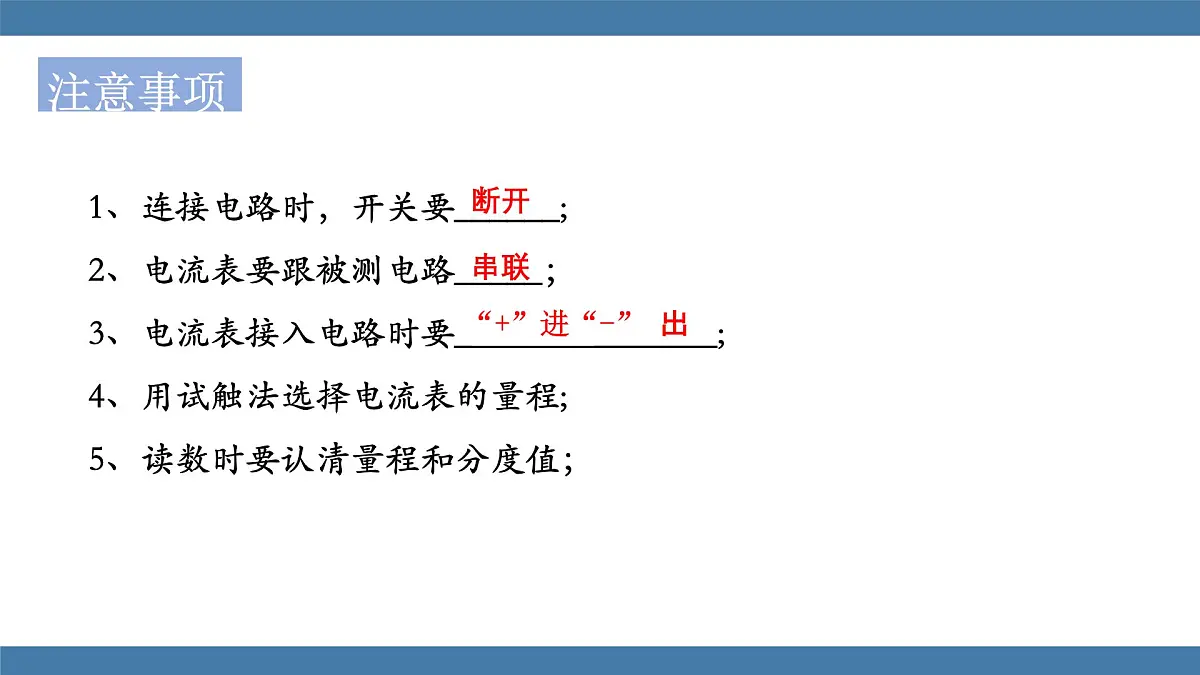

1、连接电路时，开关要______;2、电流表要跟被测电路_____；3、电流表接入电路时要_ _______;4、用试触法选择电流表的量程;5、读数时要认清量程和分度值；
（1）选择合适的实验器材，连接串联电路；（2）将电流表分别连入电路测量A、B、C三处的电流，并将测量数据记录在表格中；（3）换用不同规格的小灯泡，再次实验。
应该选择规格不同的灯泡，多做几组实验。
串联电路中各处的电流相等。
有一种节日彩灯上串联着20只小灯泡。如果电源插头处的电流为200 mA，那么，通过每只小灯泡的电流是多大?
1.如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
2、有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）A.L1中的电流较大B.L2中的电流较大C.L1和L2中的电流是相等的D.由于灯的亮暗不同，故无法比较电流大小
二、探究并联电路中电流的规律
A： A处的电流应等于B和C处的电流之和。 B： A处的电流应大于B或C处的电流。 C： B、C两处的电流可能相等。
分别测量A点、B点、C点的电流，然后进行比较。
（1）选择合适的实验器材，连接并联电路；（2）将电流表分别连入电路测量A、B、C三处电流，并将测量数据记录在表格中；（3）换用不同规格的小灯泡，再次实验。
并联电路中，干路电流等于各支路电流的总和。
串联和并联电路中电流的规律：
1、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表的 示数是0.15A，电流表的 示数是0.25A，则电流表A的示数是（　　）
0.4A B. 0.25A C. 0.15A D. 0.1A
2、如图所示，在探究“并联电路的电流关系”时，晓强闭合开关后，用电流表测出电流分别为IA=0.5A、IB=0.3A，IC=0.2A。他在表格中记录数据后，下一步该做的是（　　） A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值
第五节 探究：串、并联电路中电流、电压的特点
第2课时 串、并联电路中电压的特点
不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
2.串联电路电压会有什么关系？
1.为什么两灯的发光情况会不一样？
1.通过实验探究，总结出串联电路中的电压关系。 2.通过实验探究，总结出并联电路中的电压关系。3.会用串、并联电路电压的规律解决实际问题
一、探究串联电路中电压的特点
设计实验电路并画出电路图。
（1）调节电压表指针指零，检查器材；
（2）按照电路图连接电路。断开开关，检查电路；
（3）用电压表测量灯L1两端的电压，记为U1；
（4）用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
（5）更换灯泡，重复步骤（3）、（4）。
注意：多次测量的目的是使结论更具有普遍性，避免偶然性。
串联电路两端的电压等于各部分电路两端电压之和。
如图所示，在“探究串联电路中电压的特点”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下一步应该做的是　(　　)A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.改变电源电压，再测出几组电压值D.换用不同规格的小灯泡，再测出几组电压值
二、探究并联电路中电压的特点
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。
各支路两端的电压与电源两端电压的关系是怎样的？与并联电路中的电流关系一样吗？与串联电路中的电压关系一样吗？
注意：电压表要选择合适的量程
并联电路中，各支路两端的电压相等。
串联和并联电路中电流、电压的比较
电流处处相等，I＝I1＝I2
干路电流等于各支路的电流之和，I＝I1+I2
电源两端电压等于各用电器两端电压之和，U=U1+U2
电源两端电压与各支路用电器两端电压相等，U=U1=U2
1、如图所示，闭合开关后灯泡L1比L2亮，电压表V2的示数为6V，下列说法正确的是（　　）A．V1的示数大于6V B．V1的示数等于6VC．V的示数小于6V D．V的示数大于6V
2、在如图所示的电路中，闭合开关后电压表 V1的示数为 2.5V，V2 的示数应为 _______V，V的示数应为_______V。
