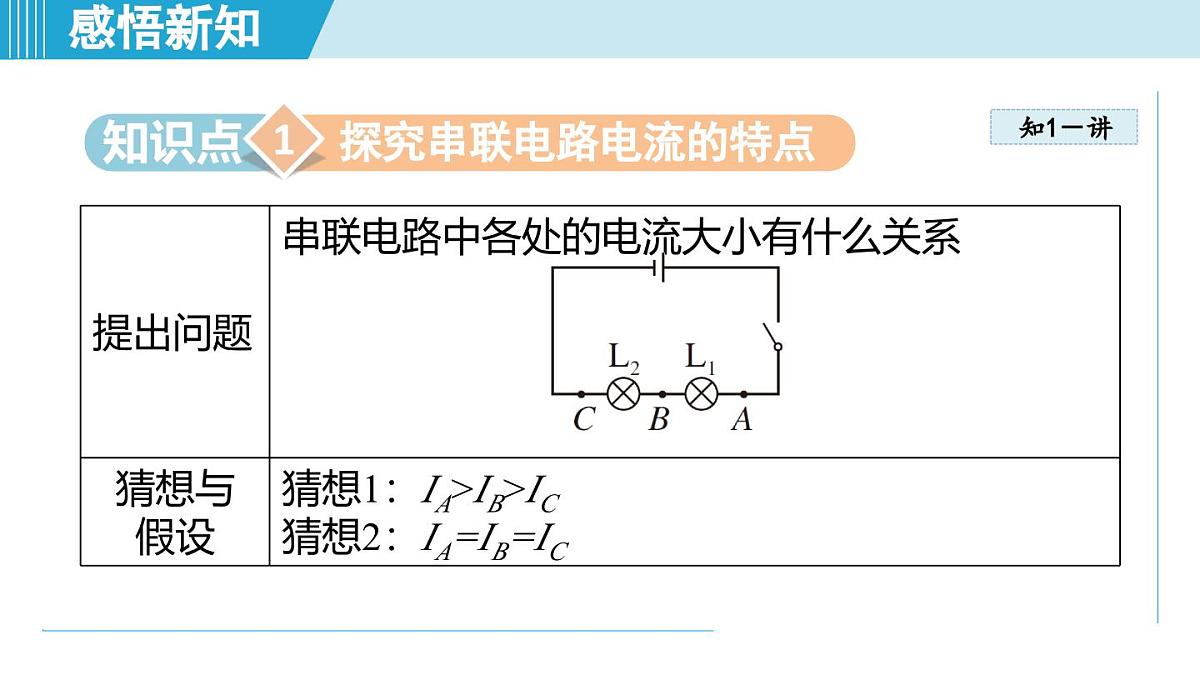

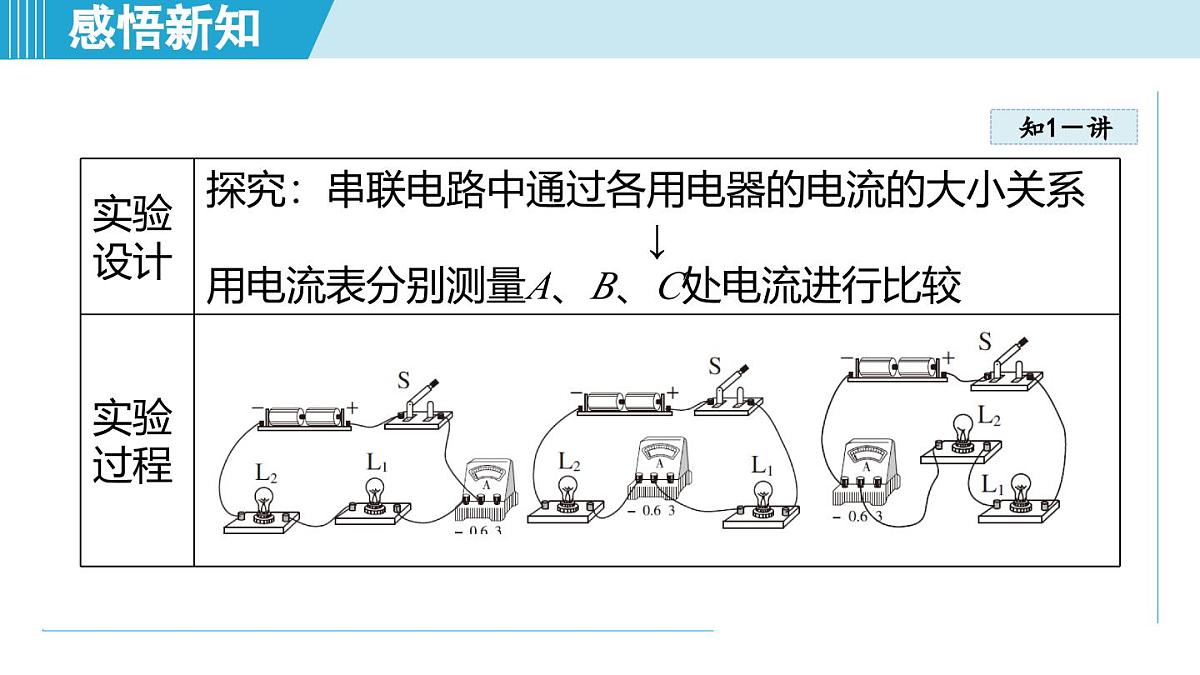

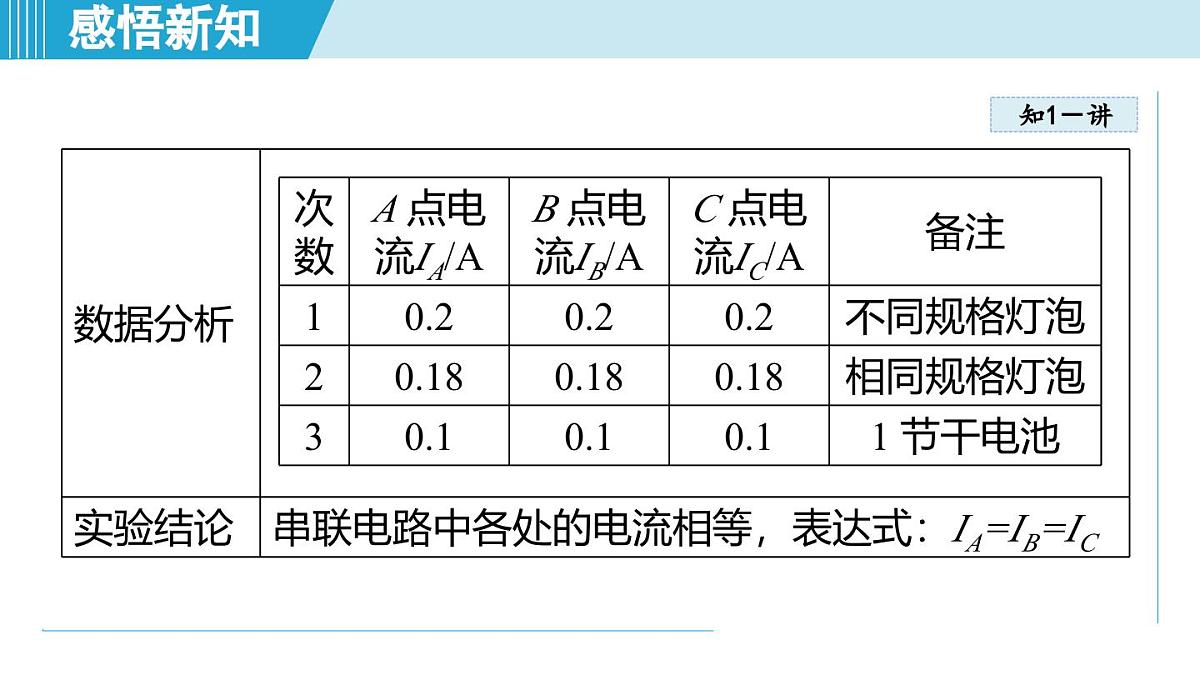

探究串联电路电流的特点
实验设计为什么要进行多次实验？避免实验的偶然性，使结论更有普遍性。
实验点拨探究串联电路电流关系时，为什么不用三个电流表同时测量A、B、C 处电流进行比较？一是实验器材有限，二是电流表之间有误差。
深度思考 内能和机械能有什么区别？
如图1 所示，将开关S 闭合，灯L1 和灯L2 均发光，且L1 比L2 亮。关于通过A、B、C三个位置的电流IA、IB、IC 的大小关系，下列说法正确的是( )A. IA>IB B. IB>IC C. IA=IB D. IA>IC
解析：由图知，两灯串联在电路中，串联电路中各处的电流相等，因此A、B、C 三个位置的电流IA、IB、IC 的大小关系是IA=IB=IC，故A、B、D 错误，C 正确。
易错提醒灯的亮度不仅取决于通过其电流大小，还取决于其两端电压(以后学习)。
探究串联电路电压的特点

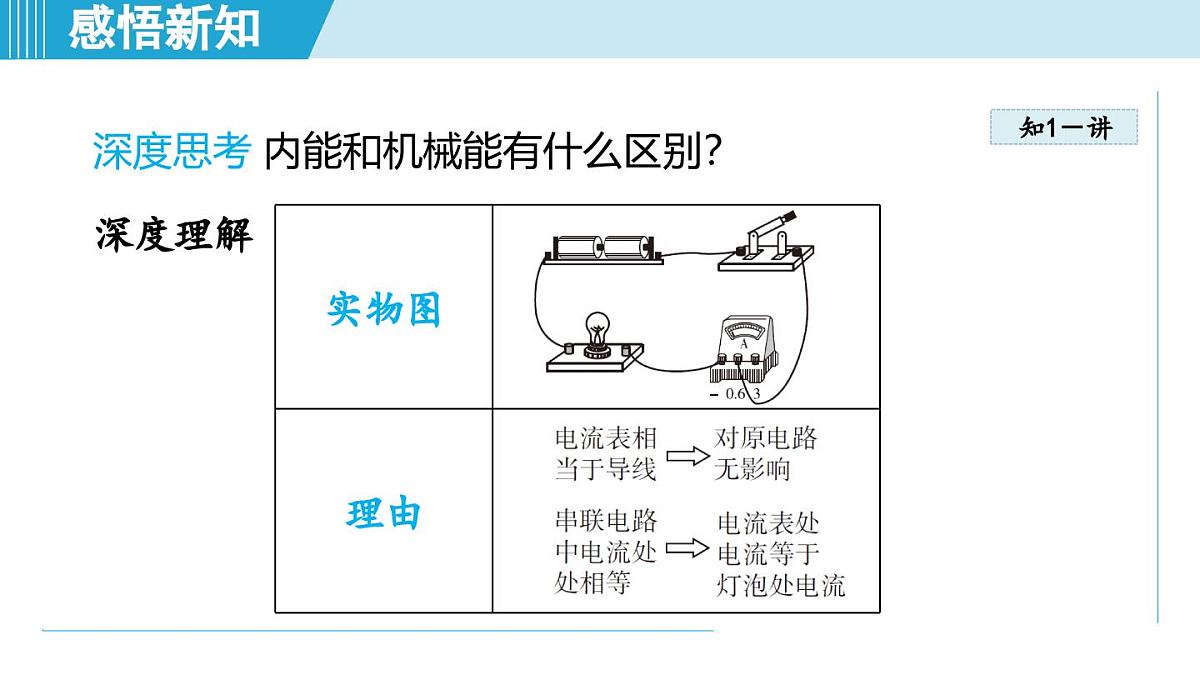

深度理解如图2 所示。
深度思考 电压表和用电器串联，为什么灯不亮，电压表有示数？
知识应用电动自行车的蓄电池就是利用了电池串联总电压等于各部分电压之和的原理。
如图3 所示，将S 闭合后，V1、V2 的示数分别为10 V 和4 V，则 L1 与L2 两端的电压分别是( )A. 6 V，4 VB. 4 V，6 VC. 6 V，10 VD. 4 V，10 V
解析：由于两个灯泡串联，串联电路的总电压等于各部分电路两端的电压之和，电压表V2 测量的是灯泡L2 两端电压，则灯泡L2 两端电压为4 V ；V1 测量的是灯泡L1 和L2 两端的总电压，则灯泡L1 两端的电压为1 0 V -4 V =6 V 。
方法总结解题一般方法1. 根据电流路径识别电路连接情况。2. 利用移线法或去源法识别电压表测量对象。3.根据电压规律解题。
探究并联电路电流的特点
方法指导类比水流理解串、并联电路电流大小关系
在如图4 甲所示的电路中，当开关闭合后，两灯都发光，两个电流表A 和A1 的指针所指位置均如图乙所示，则通过L1 的电流是______A，通过L2 的电流是______ A。
解析：由图甲可知，两灯并联，两电流表A 和A1 分别测量的是干路和L1 支路的电流，两个电流表A 和A1 的指针指在同一位置，由于干路电流大于支路电流，所以电流表A 使用的是0 ~ 3 A 量程，电流I=1.6 A，电流表A1 测量通过灯L1 的电流，使用的是0 ~ 0.6 A 量程，所以电流I1=0.32 A ，由并联电路电流的规律I=I1+I2得，I2=I-I1=1.6 A -0.32 A =1.28 A 。
知识点拨电流表指针偏转位置相同，可能是两个电流表示数大小相同，也可能是两个电流表示数是5 倍关系。
探究并联电路电压的特点
知识归纳串、并联电路电流、电压规律：
指点迷津为什么电压表要和被测电路并联？
把L1 和L2 两个小灯泡连接起来接在电源上，测得两灯两端的电压均为2.5 V，则L1 和L2 的连接方式( )A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 无法判断
解析：两个完全相同的小灯泡串联在电路中分得的电压相同；并联电路中各支路两端的电压相等，所以两个小灯泡的连接方式可能是串联，也可能是并联。
