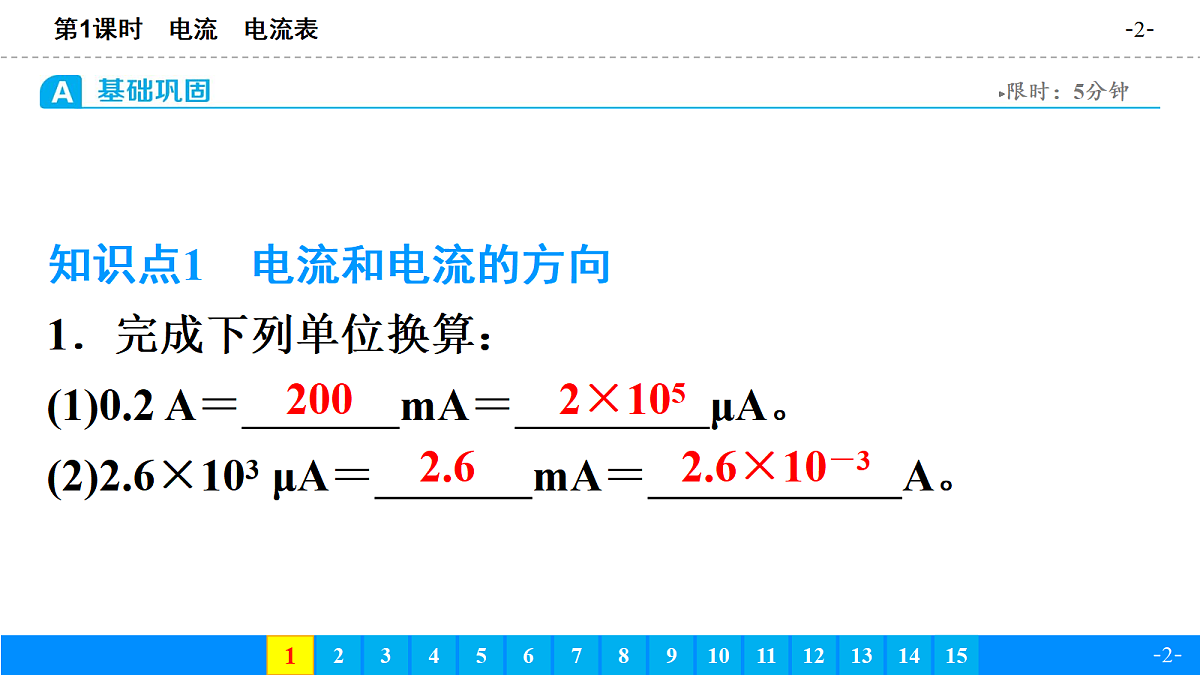

知识点1　电流和电流的方向1．完成下列单位换算：(1)0.2 A＝　 　mA＝　 　μA。 (2)2.6×103 μA＝　 　mA＝　 　A。

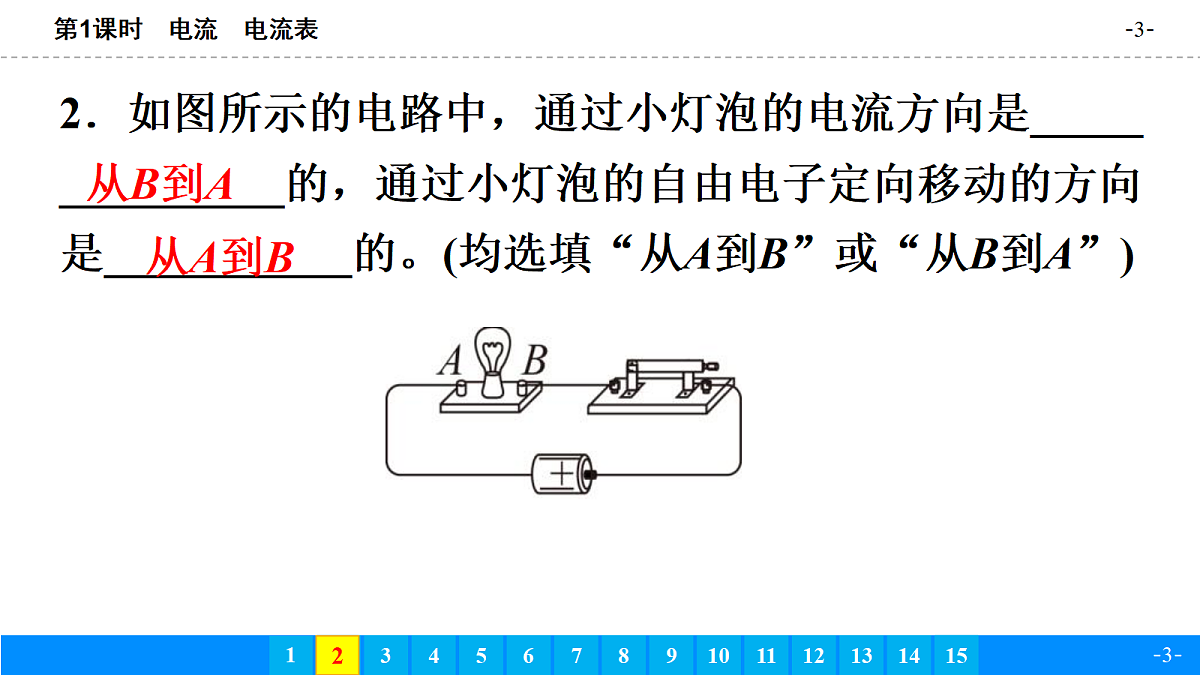

2．如图所示的电路中，通过小灯泡的电流方向是_______________的，通过小灯泡的自由电子定向移动的方向是___________的。(均选填“从A到B”或“从B到A”)

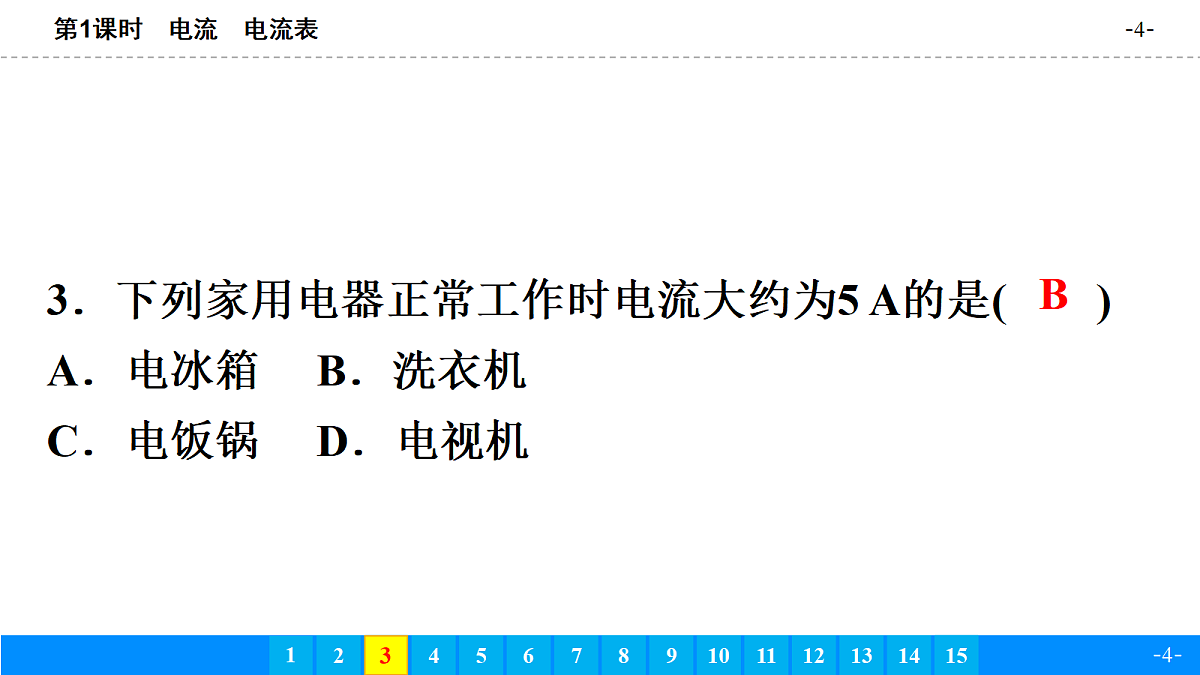

3．下列家用电器正常工作时电流大约为5 A的是( )A．电冰箱B．洗衣机C．电饭锅D．电视机

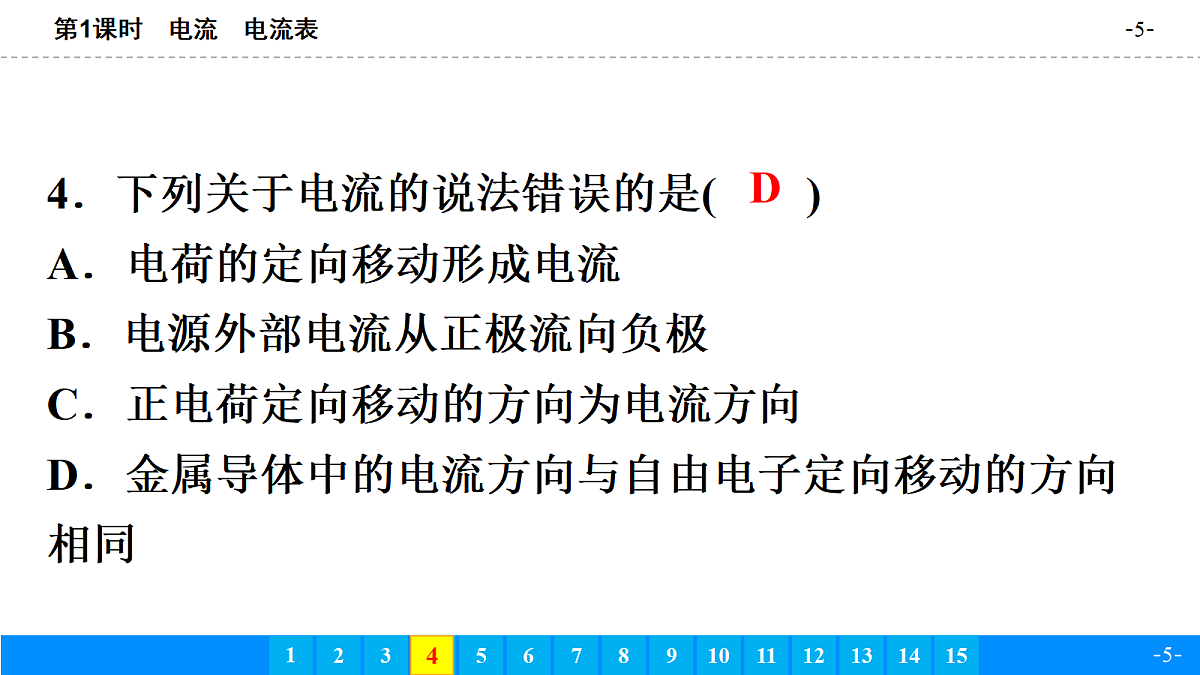

4．下列关于电流的说法错误的是( )A．电荷的定向移动形成电流B．电源外部电流从正极流向负极C．正电荷定向移动的方向为电流方向D．金属导体中的电流方向与自由电子定向移动的方向相同

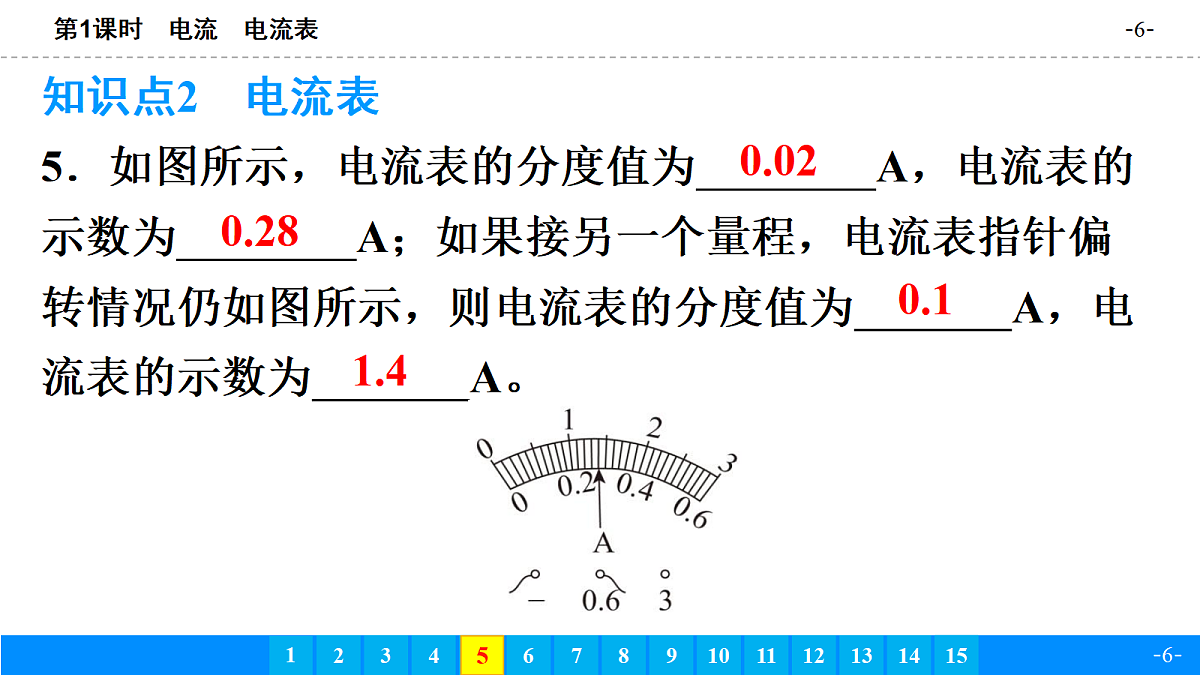

知识点2　电流表5．如图所示，电流表的分度值为　 　A，电流表的示数为　 　A；如果接另一个量程，电流表指针偏转情况仍如图所示，则电流表的分度值为　 　A，电流表的示数为　 　A。

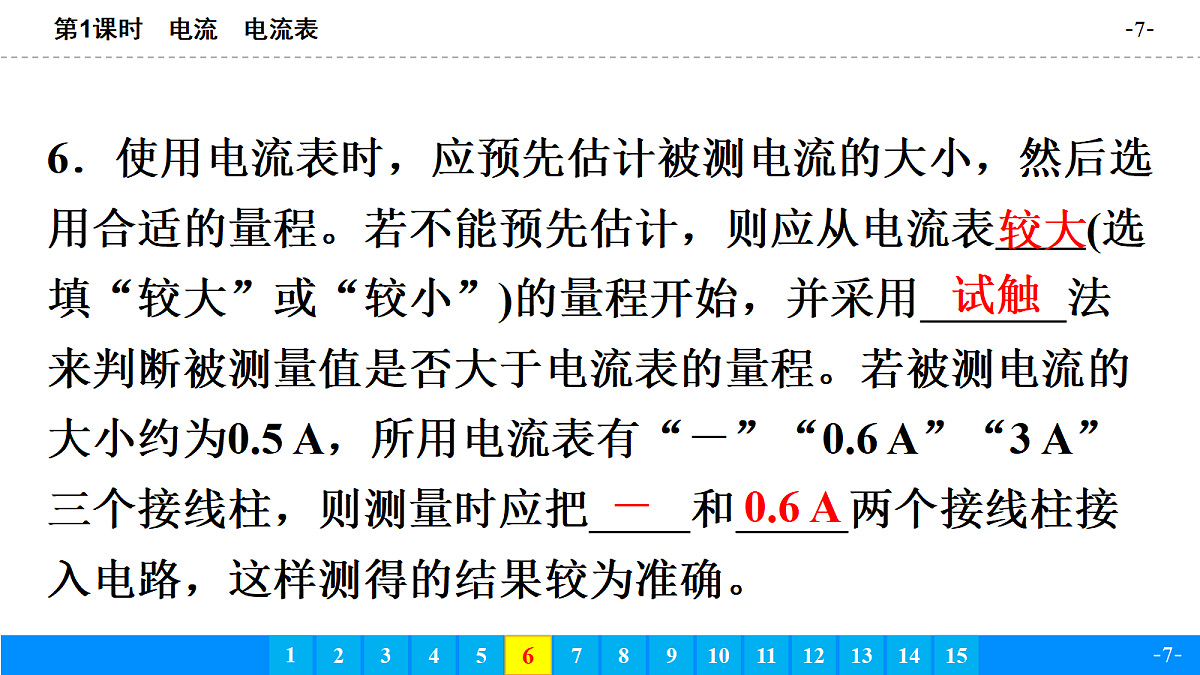

6．使用电流表时，应预先估计被测电流的大小，然后选用合适的量程。若不能预先估计，则应从电流表　　(选填“较大”或“较小”)的量程开始，并采用　 　法来判断被测量值是否大于电流表的量程。若被测电流的大小约为0.5 A，所用电流表有“－”“0.6 A”“3 A”三个接线柱，则测量时应把　 　和　 　两个接线柱接入电路，这样测得的结果较为准确。
A B C D

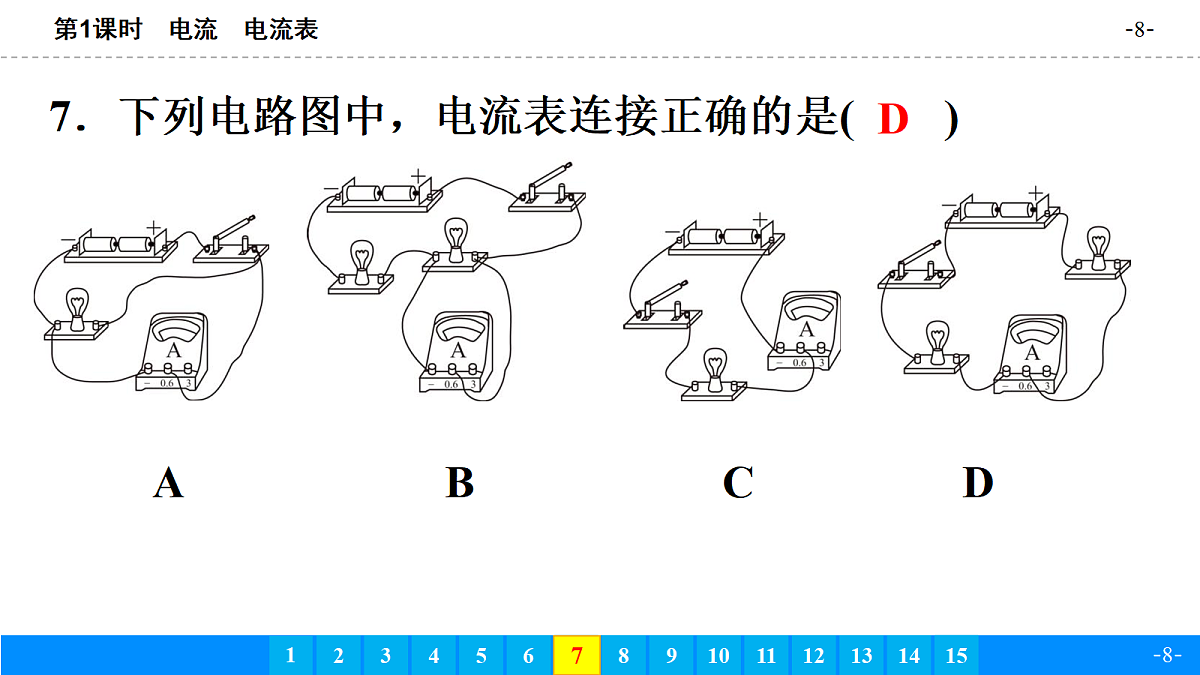

7．下列电路图中，电流表连接正确的是( )
8．［贵港中考］如图所示，用带负电的橡胶棒去接触不带电的验电器时，验电器金属杆中瞬间电流方向是_____　 _____________________(选填“从金属球到金属箔片”或“从金属箔片到金属球”)。
9．如图甲所示，由于电流表的接入对灯泡电流几乎不产生影响，所以电流表相当于 　(选填“导线”或“断路”)；如图乙所示，粗心的小强把电流表并联在L2两端，此时如果闭合开关，发生的现象是灯泡L1　 ，L2 ———— 　 (均选填“亮”或“不亮”)，电流表　　(选填“有”或“没有”)示数。
10．有0~0.6 A和0~3 A两个量程的电流表。在某次测量中使用0~3 A量程，从0~0.6 A量程的刻度盘上发现指针正好指在0.4 A的刻度线上，则测得实际电流的大小为( )A．0.4 A B．0.5 AC．2.0 A D．2.4 A
11．［核心素养·科学思维］某电流表有两个量程，大量程为0~9 A，小量程模糊不清。为了确定小量程是多少，先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是( ) A．0~0.6 AB．0~1.2 AC．0~2.4 AD．0~3.6 A
A B C D
12．小明想要测量通过灯L1的电流大小，下列电路图正确的是( )
13．［菏泽中考］关于如图所示的电路有以下判断：①L1和L2两灯泡串联；②L1和L2两灯泡并联；③电流表 测灯泡L1的电流；④电流表 测电路中的总电流。其中正确的有( )A．①③ B．①④ C．②③ D．②④
A．只闭合S1和S2时，L2被短路，电流表测通过L1的电流B．只闭合S1和S3时，L1和L2并联，电流表测通过L2的电流C．只闭合S2和S3时，L1被短路，电流表测通过L2的电流D．只闭合S2时，L1和L2并联，电流表测干路的电流
14．如图所示的电路，下列说法正确的是( )
15．如图是张华同学在“用电流表测电流”的实验中连接的电路。
(1)闭合开关，你会观察到灯泡L1、L2的发光情况是　 。
L2发光，L1不发光
