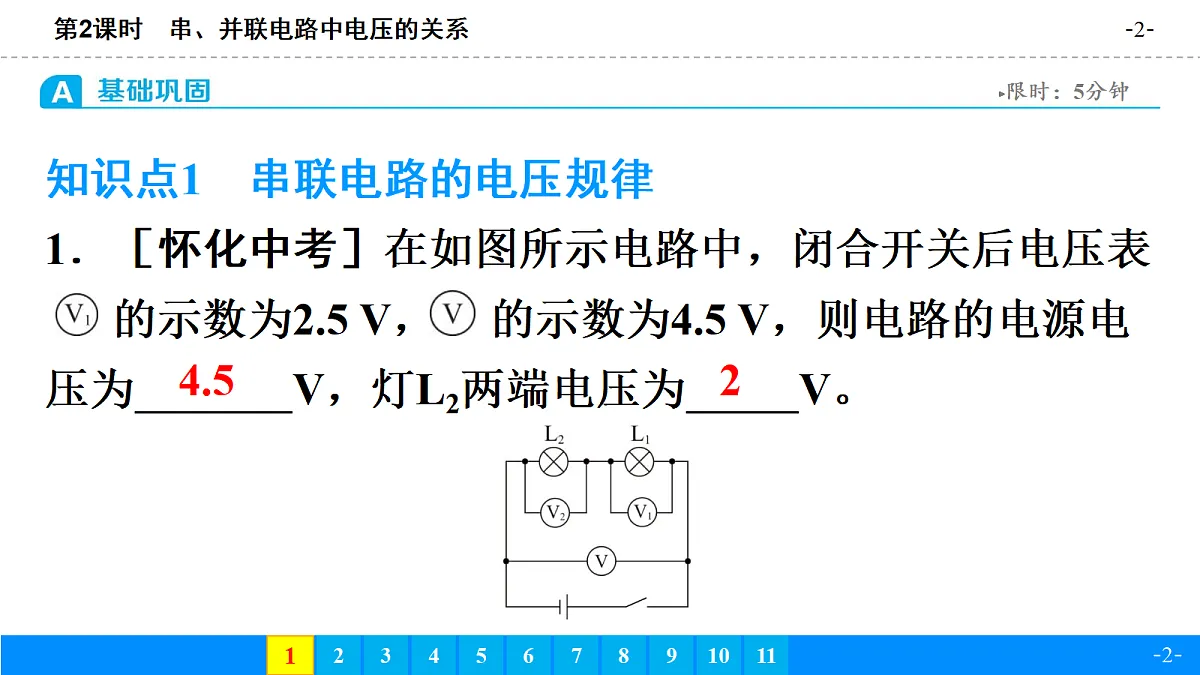

知识点1　串联电路的电压规律1．［怀化中考］在如图所示电路中，闭合开关后电压表 的示数为2.5 V， 的示数为4.5 V，则电路的电源电压为　 　V，灯L2两端电压为　 　V。
(1)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图中AB两点、CD两点及AD两点，测得数据分别是UAB＝3 V，UCD＝0 V，UAD＝3 V，小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是　 。

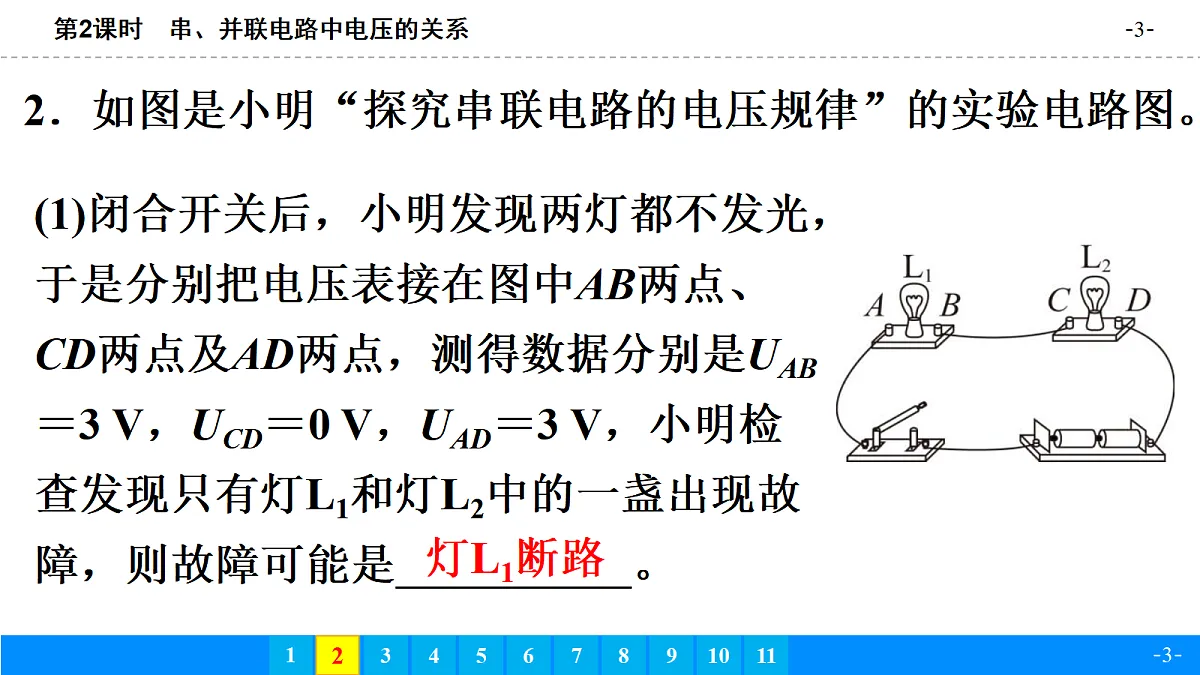

2．如图是小明“探究串联电路的电压规律”的实验电路图。

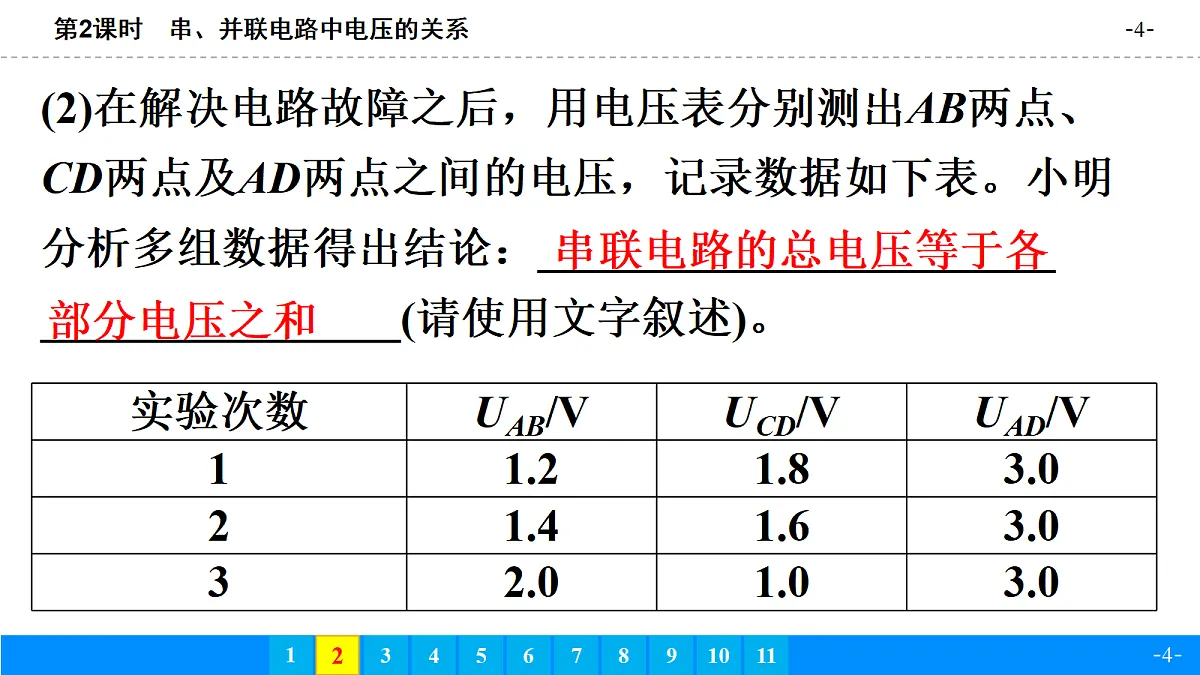

(2)在解决电路故障之后，用电压表分别测出AB两点、CD两点及AD两点之间的电压，记录数据如下表。小明分析多组数据得出结论：_______________________________________(请使用文字叙述)。
串联电路的总电压等于各 部分电压之和

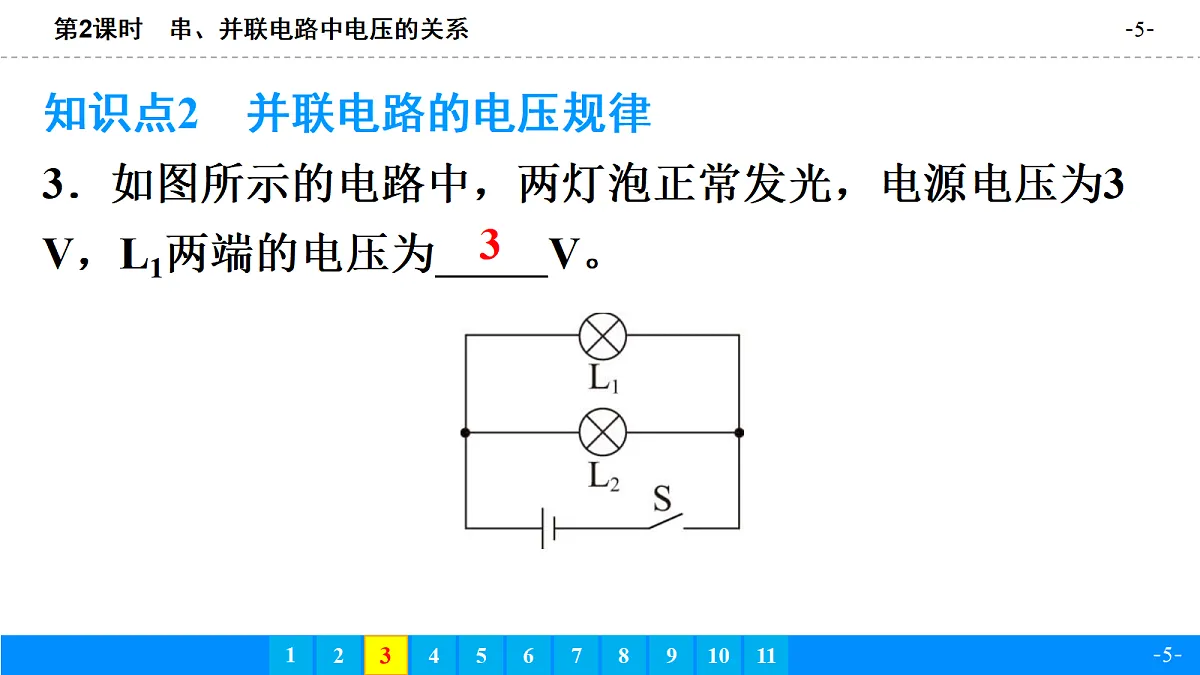

知识点2　并联电路的电压规律3．如图所示的电路中，两灯泡正常发光，电源电压为3 V，L1两端的电压为　 　V。
(1)分别测出小灯泡L1、L2两端的电压及　 　电压，就可以分析并联电路的电压规律。 (2)正确连接电路后，若测得小灯泡L1两端电压为2.5 V，则小灯泡L2两端电压是　 　V。

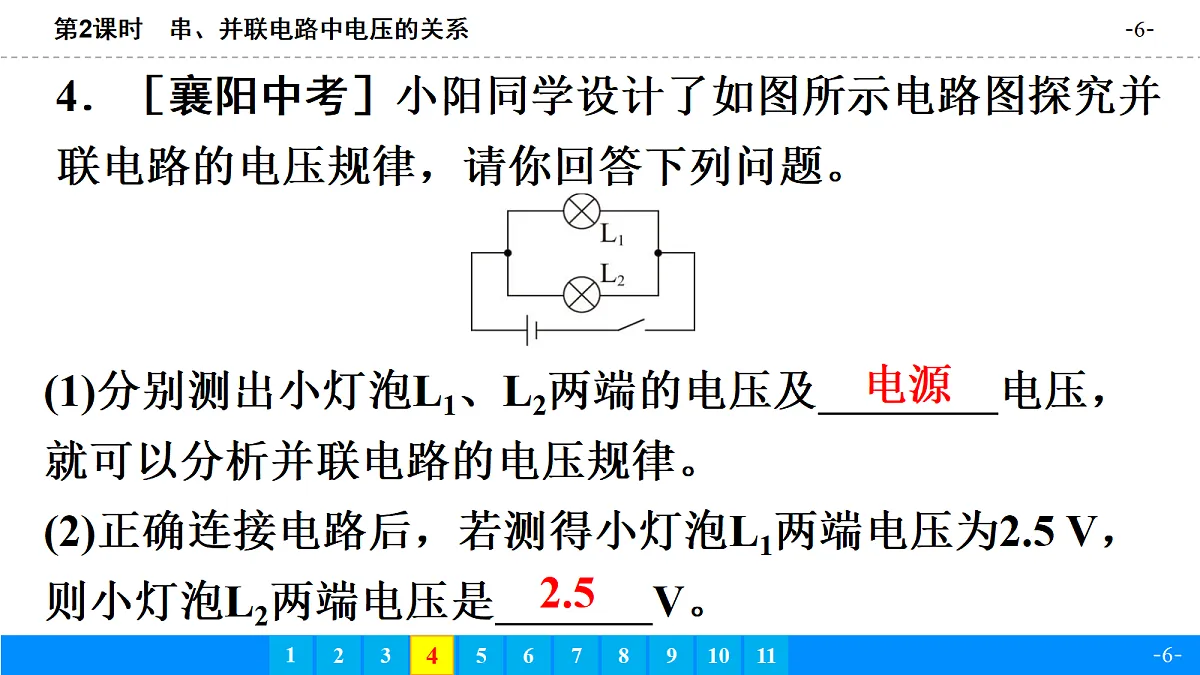

4．［襄阳中考］小阳同学设计了如图所示电路图探究并联电路的电压规律，请你回答下列问题。

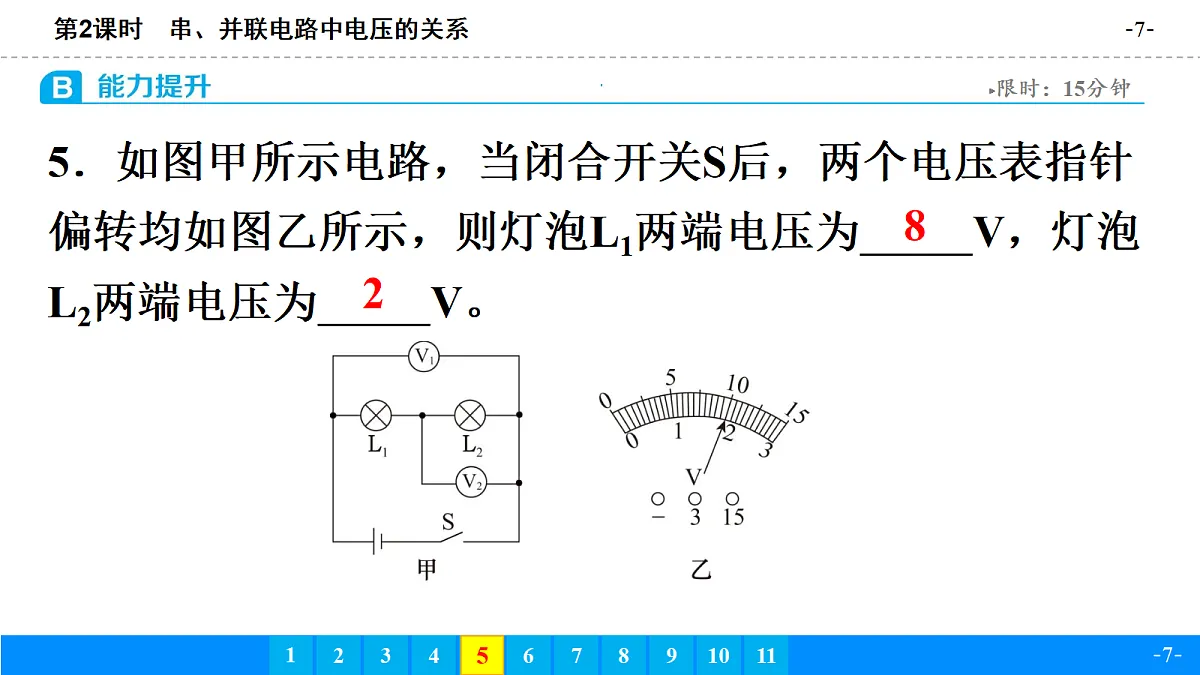

5．如图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，则灯泡L1两端电压为　 　V，灯泡L2两端电压为　 　V。

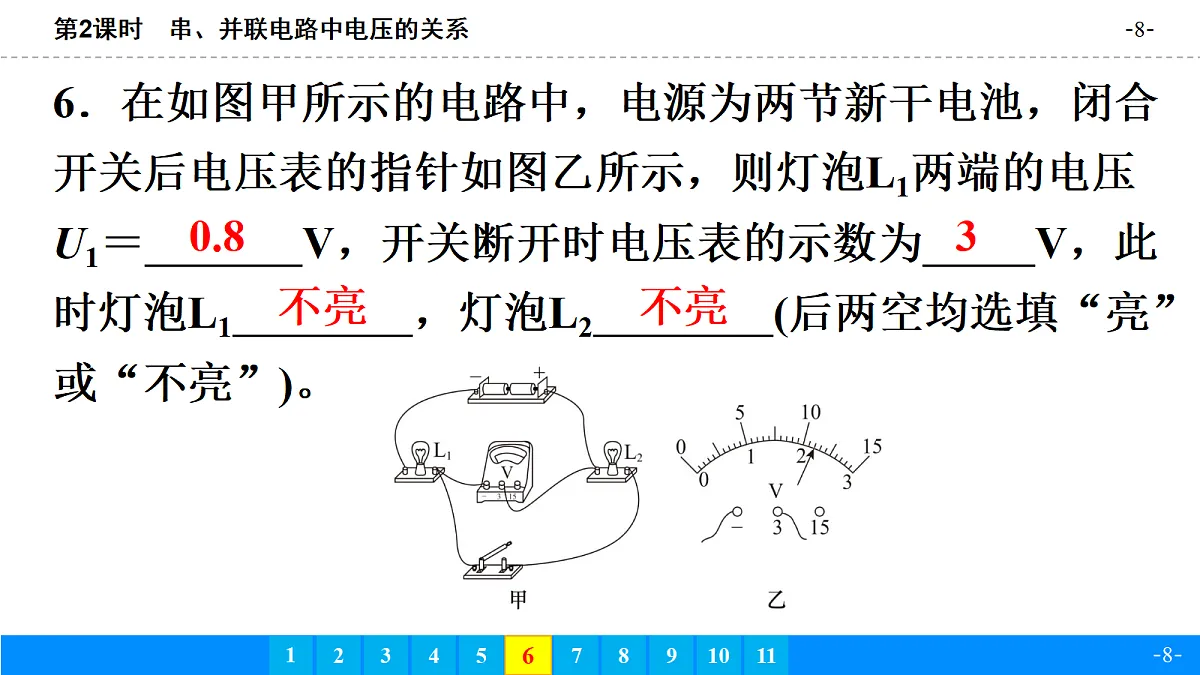

6．在如图甲所示的电路中，电源为两节新干电池，闭合开关后电压表的指针如图乙所示，则灯泡L1两端的电压U1＝　 　V，开关断开时电压表的示数为　 　V，此时灯泡L1　 　，灯泡L2　 　(后两空均选填“亮”或“不亮”)。
7．灯泡L1和L2连接在同一个电路中，灯泡L1两端的电压是U1，灯泡L2两端的电压是U2，若灯泡L1和L2并联，则U1　 　U2；若U1≠U2，则灯泡L1和L2　 　；若U1＝U2，则灯泡L1和L2　 　(后两空均选填“串联”“并联”或“可能串联也可能并联”)。
　可能串联也可能并联　
8．如图所示的电路中，电源电压保持不变，当开关S闭合时，电压表的示数将( )A．不变 B．变小C．变大 D．三者都有可能
9．在如图所示的电路中，闭合开关，电压表 的示数是7.5 V，电压表 的示数是9 V，若电源电压为12 V，则L2两端的电压是( )A．4.5 V B．5.5 VC．3 V D．2 V
10．［烟台中考］如图所示，电源电压不变，闭合开关S，电压表 的示数为6 V，电压表 的示数为2 V。下列说法正确的是( )
11．［雅安中考］小雅和同学进行“探究串联电路电压规律”的实验。所用器材：电压恒为3 V的电源，一个开关，两只灯泡(L1和L2)，两只相同电压表 和 (量程均为0~3 V和0~15 V)，导线若干。
(1)为测量灯泡L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整。
(2)具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表 和 的指针偏转角度相同，则可能的原因是电压表  　(选填“ ”或“ ”)的量程选大了，此时电压表 和 的示数分别为　 　V和　　V。
