晋代张华《博物志》中 “削冰令圆，举以向日，以艾承其影得火” 的记载。为什么冰制成的圆形物体能点燃艾草呢？

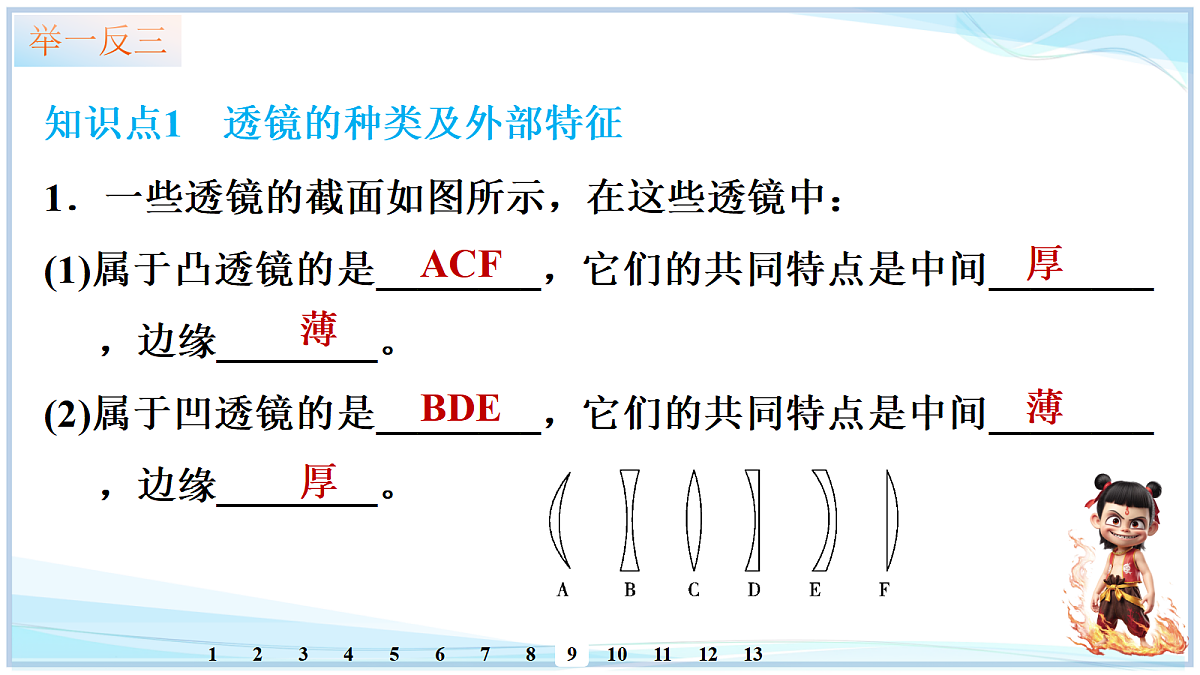

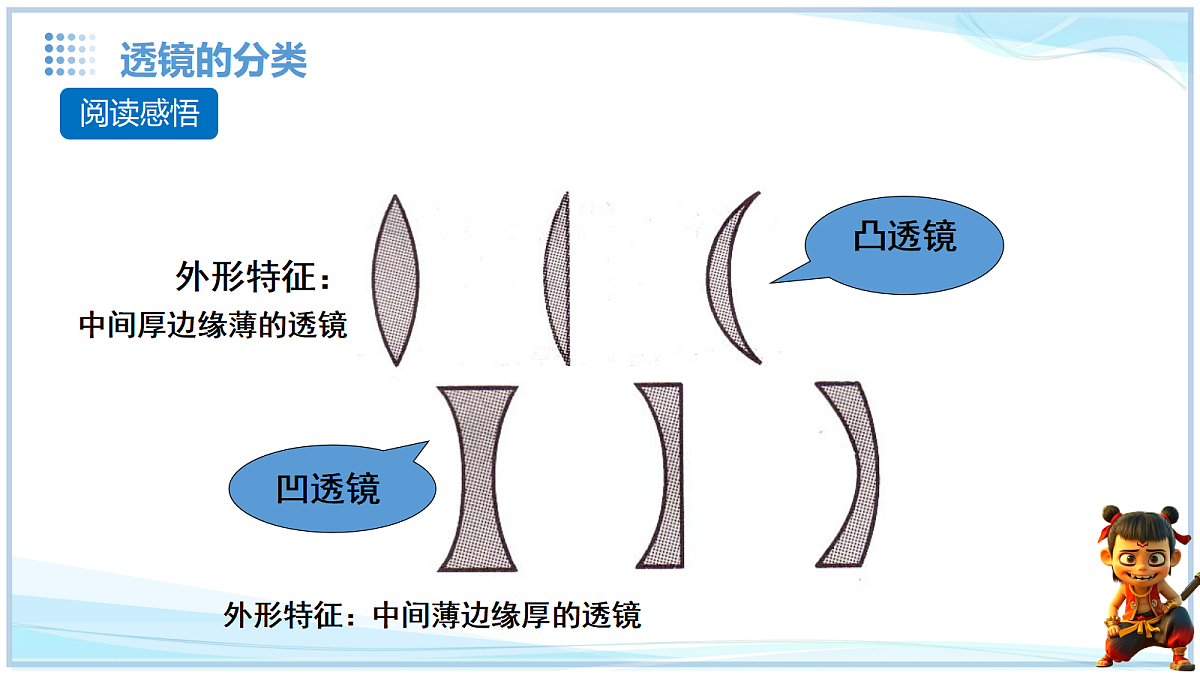

1．一些透镜的截面如图所示，在这些透镜中：(1)属于凸透镜的是________，它们的共同特点是中间________，边缘________。(2)属于凹透镜的是________，它们的共同特点是中间________，边缘________。

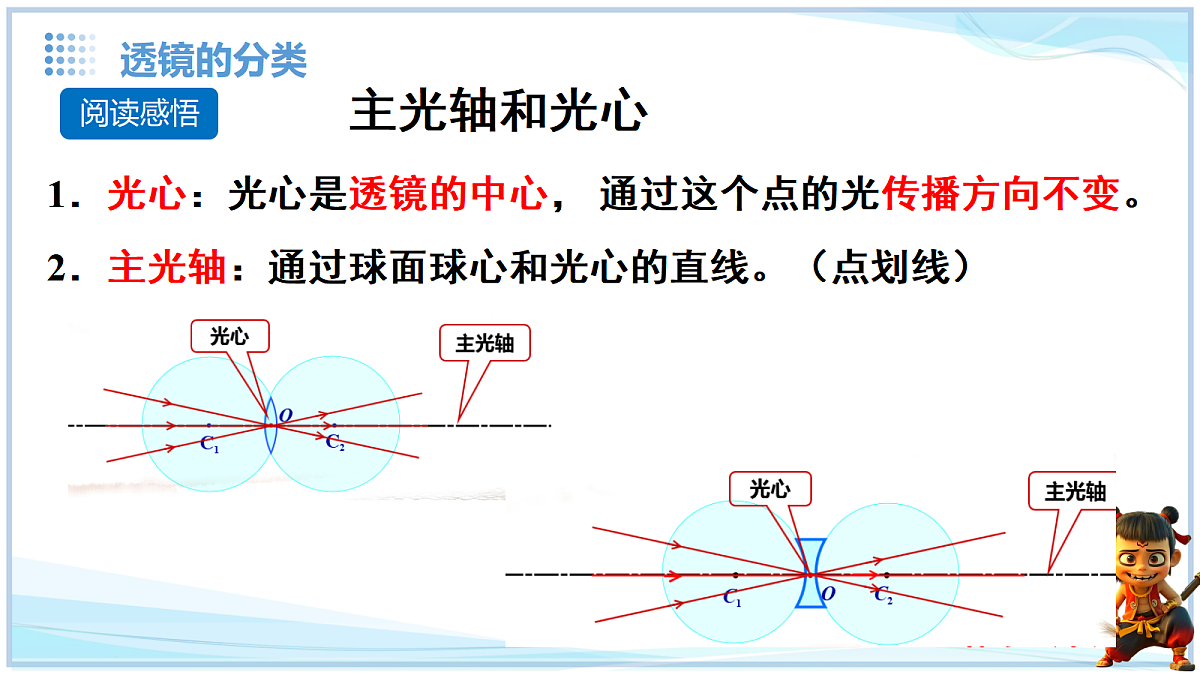

1．光心：光心是透镜的中心， 通过这个点的光传播方向不变。
2．主光轴：通过球面球心和光心的直线。（点划线）

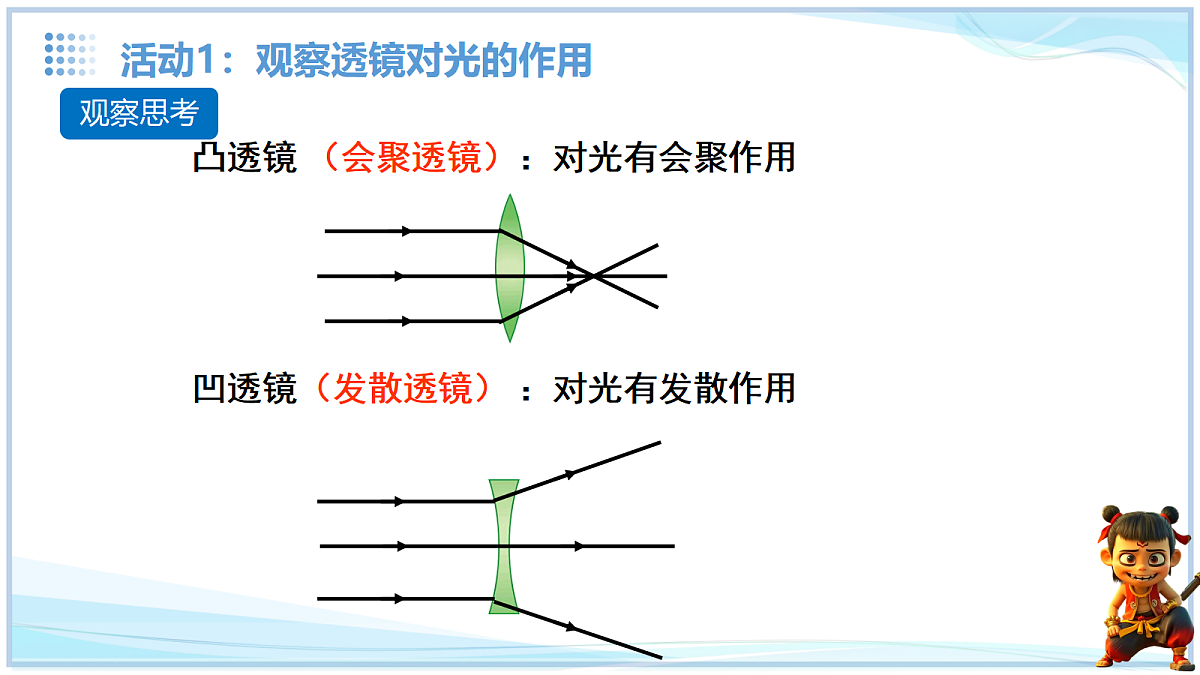

凸透镜 （会聚透镜）：对光有会聚作用凹透镜（发散透镜） ：对光有发散作用

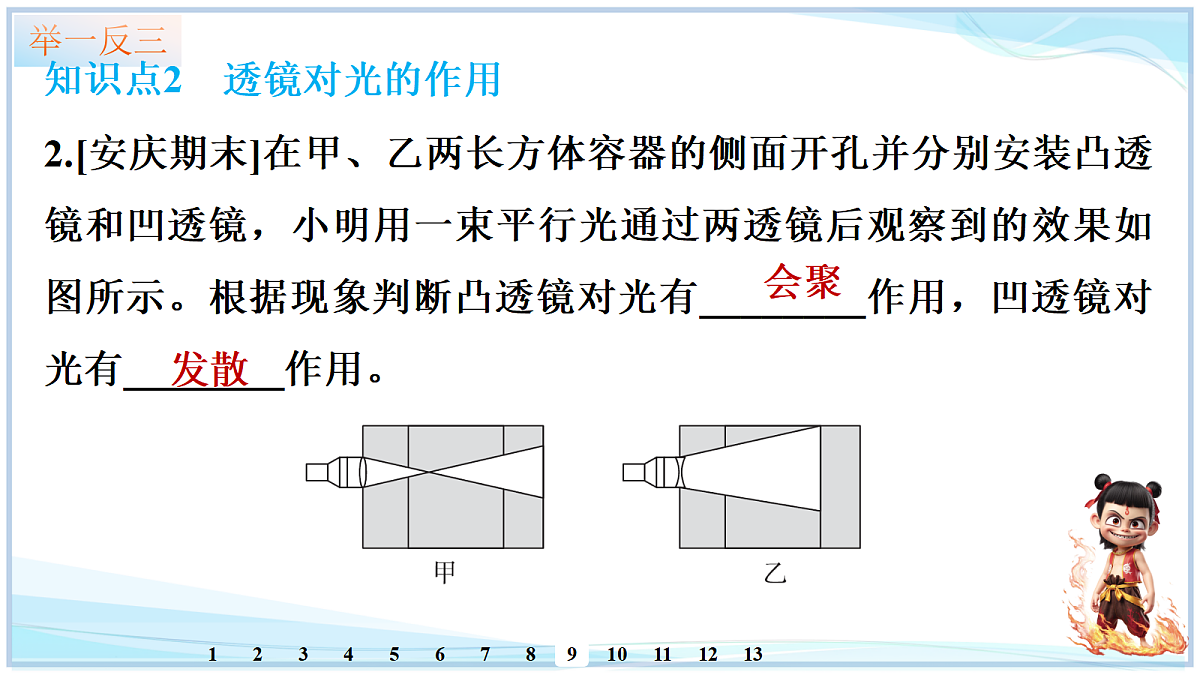

2.[安庆期末]在甲、乙两长方体容器的侧面开孔并分别安装凸透镜和凹透镜，小明用一束平行光通过两透镜后观察到的效果如图所示。根据现象判断凸透镜对光有________作用，凹透镜对光有________作用。
3．[滁州期末]下过雨后，小华和家人及时排去自家塑料大棚上低洼处的积水(如图所示)。从物理角度分析，低洼处的积水相当于______(填“凸”或“凹”)透镜，对直射的阳光有________作用，从而把蔬菜叶子烧焦。
4．一束光原来会聚于MN上的b点。(1)若在虚线框内放入一透镜后，光线将会聚于MN上的c点，如图所示，则该透镜对光线有________作用，是________透镜。(2)若在虚线框内放入一透镜后，光线将会聚于MN上的a点，如图所示，则该透镜对光线有________作用，是________透镜。(元认知·总结)折射光线比入射光线更会聚的是________透镜，更发散的是________透镜。
焦点(F)：平行于主光轴的平行光通过凸透镜后会聚于一点。焦距(f)：焦点到光心的距离。
凹透镜有焦点吗？把折射光线反向延长看一看。
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
取两块不同的凸透镜。先将一块凸透镜置于光具座上，用手电筒的光水平照射凸透镜，再移动光屏找到光的会聚点。为了提高实验的准确度，可进行多次测量，将测得的焦距记录在表格中。换另一块凸透镜，重复上述步骤。
用冰取火，似乎不可思议，但这绝非以讹传讹。 据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影得火。”意思就是把冰块制成凸透镜，正对着太阳，就可以利用凸透镜对光的会聚作用，将艾草点燃。 从这巧夺天工的发明创造可以看出，我国早在古代就对凸透镜的聚焦作用有了认识。
5．【新设问】将光心、焦点、焦距填入图中相应的括号中。
主光轴、光心、焦点和焦距
6．[合肥月考]关于凸透镜的焦点和焦距，下列说法错误的是(　　)A．凸透镜有两个实焦点B．经过凸透镜的光线一定会会聚于一点C．平行于主光轴的光线经过凸透镜后会聚于焦点D．把一点光源放在焦点上，通过凸透镜后的光线一定平行于主光轴
7．利用太阳光测凸透镜焦距，操作时需前后移动白纸得到________、最亮的光斑。如图甲、乙是两名同学的操作示意图，分别测得该光斑到光心的距离为10.1 cm和9.9 cm，则凸透镜的焦距是________cm。
8．(1)如图，根据给出的入射光线，将折射光线补充完整。(F为透镜的焦点)(2)如图所示，画出相应的折射光线和入射光线。
9.(新教材素材改编)如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成________，若要“火生”应把“艾”放在冰透镜的________位置。
10．[池州期末]摄影爱好者拍摄到“站”在水面上的水黾(一种昆虫)纤细的腿使水面发生了形变，如图甲所示；同时看到水底有带“光环”的暗影，如图乙所示。此时“形变的水”相当于________(填光学元件名称)，对光有________(填“会聚”或“发散”)作用。
11.【新考向】 在一次创意光学艺术展览中，艺术家展示了一个神奇的装置，能让光线发生如图所示的偏折效果。现场观众纷纷猜测这个装置中使用的光学元件。以下说法正确的是(　　)A．一定是平面镜 B．一定是凸透镜C．一定是凹透镜 D．三者均有可能
点拨：从下面的光路图可以看出，平面镜、凸透镜、凹透镜都可使光的方向发生题图中的改变。故D符合题意。
12．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为5 cm。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距(　　)A．一定小于5 cm B．一定等于5 cmC．一定大于5 cm D．以上都有可能
13．小明对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究实验，下表是他记录的实验数据。(1)由1、2次的实验可得出的结论是：___________________________________________。
当材料相同时，凸起程度越大，凸透镜焦距越短
(2)由2、3次的实验可得出的结论是：其他条件相同时，________的折射能力更强。(3)小明回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带(如图)，受此启发，于是他分别用红光和蓝光来进行上述实验，则对同一凸透镜来讲，______光入射时焦距小些。
