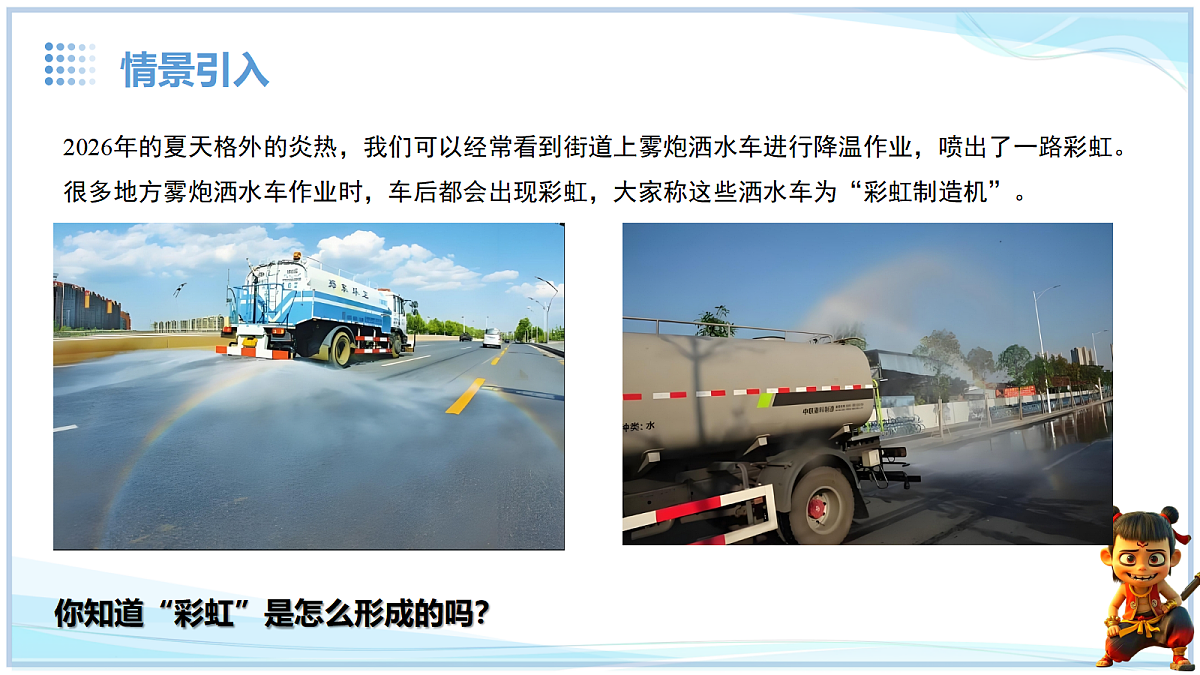

2026年的夏天格外的炎热，我们可以经常看到街道上雾炮洒水车进行降温作业，喷出了一路彩虹。很多地方雾炮洒水车作业时，车后都会出现彩虹，大家称这些洒水车为“彩虹制造机”。
你知道“彩虹”是怎么形成的吗？

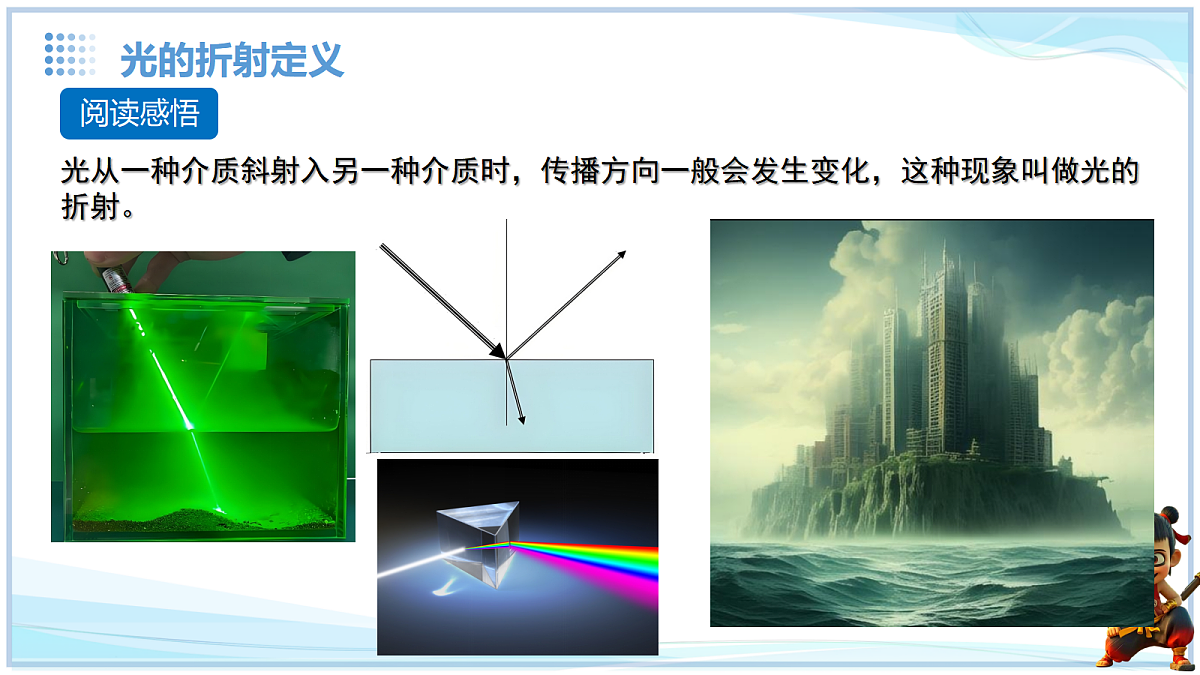

光从一种介质斜射入另一种介质时，传播方向一般会发生变化，这种现象叫做光的折射。

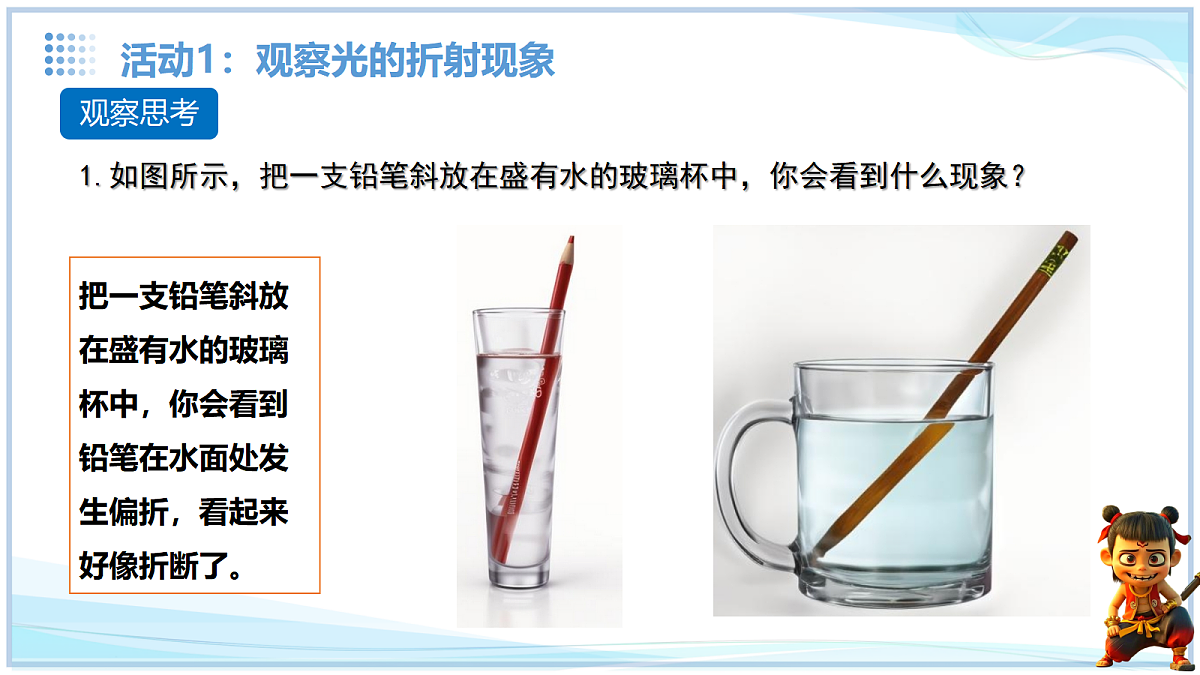

1.如图所示，把一支铅笔斜放在盛有水的玻璃杯中，你会看到什么现象？
把一支铅笔斜放在盛有水的玻璃杯中，‌你会看到铅笔在水面处发生偏折，‌看起来好像折断了。‌

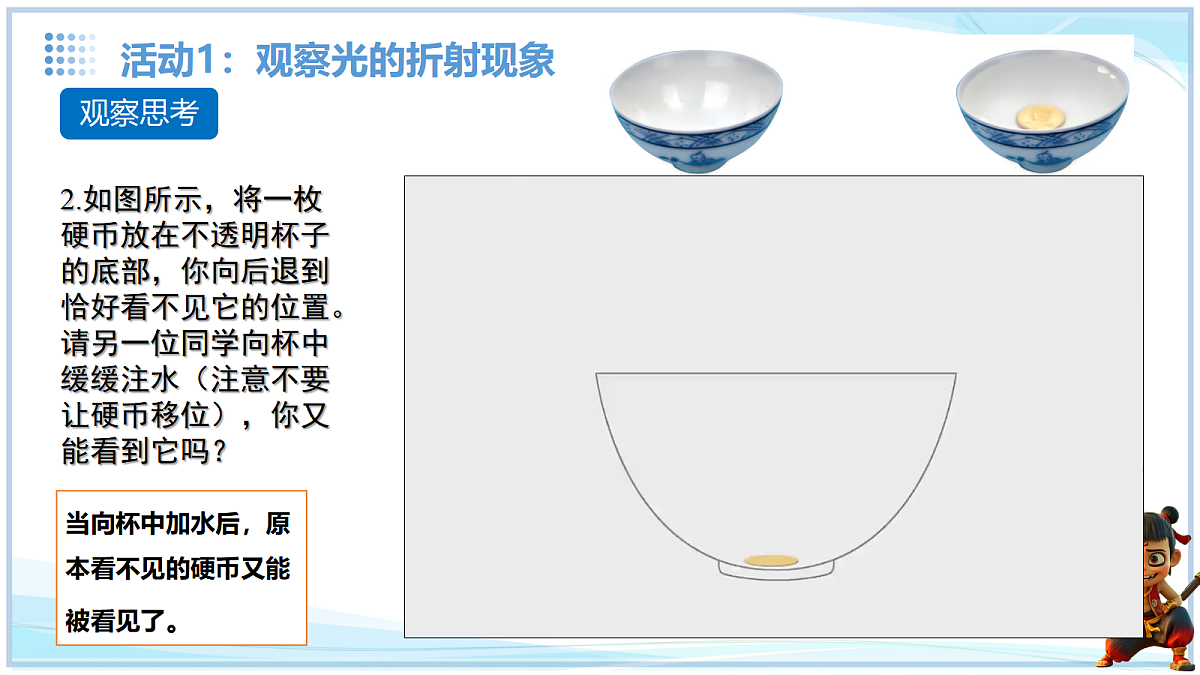

2.如图所示，将一枚硬币放在不透明杯子的底部，你向后退到恰好看不见它的位置。请另一位同学向杯中缓缓注水（注意不要让硬币移位），你又能看到它吗？
当向杯中加水后，‌原本看不见的硬币又能被看见了。‌

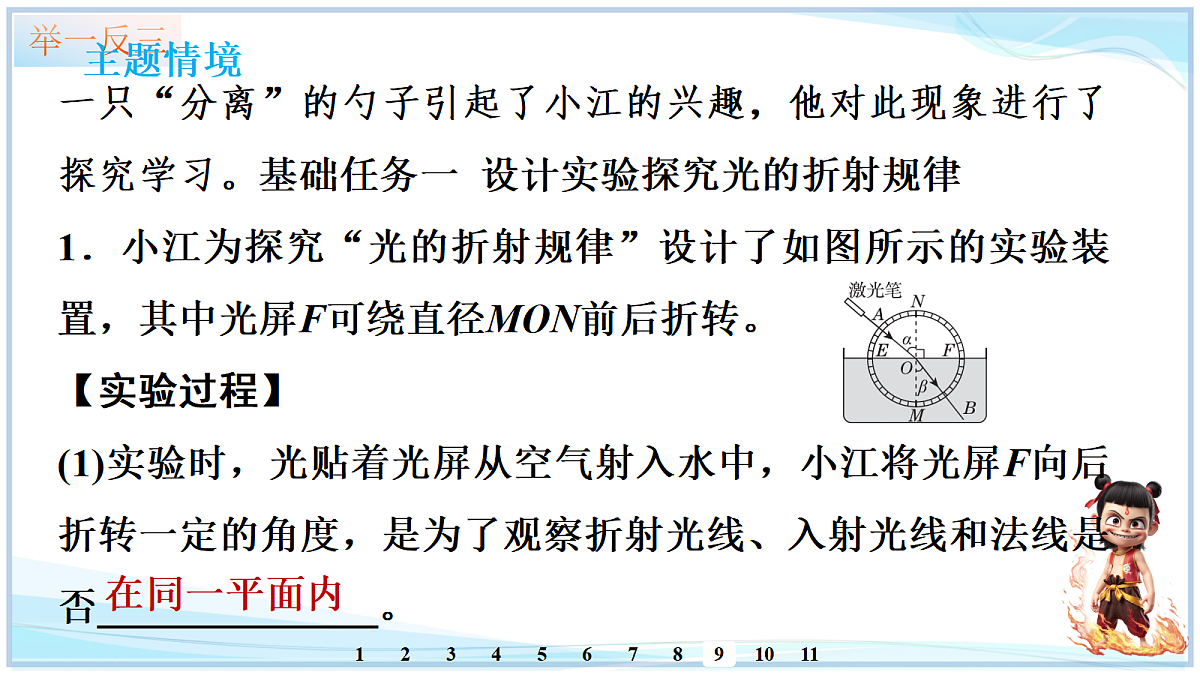

一只“分离”的勺子引起了小江的兴趣，他对此现象进行了探究学习。基础任务一 设计实验探究光的折射规律1．小江为探究“光的折射规律”设计了如图所示的实验装置，其中光屏F可绕直径MON前后折转。【实验过程】(1)实验时，光贴着光屏从空气射入水中，小江将光屏F向后折转一定的角度，是为了观察折射光线、入射光线和法线是否______________。

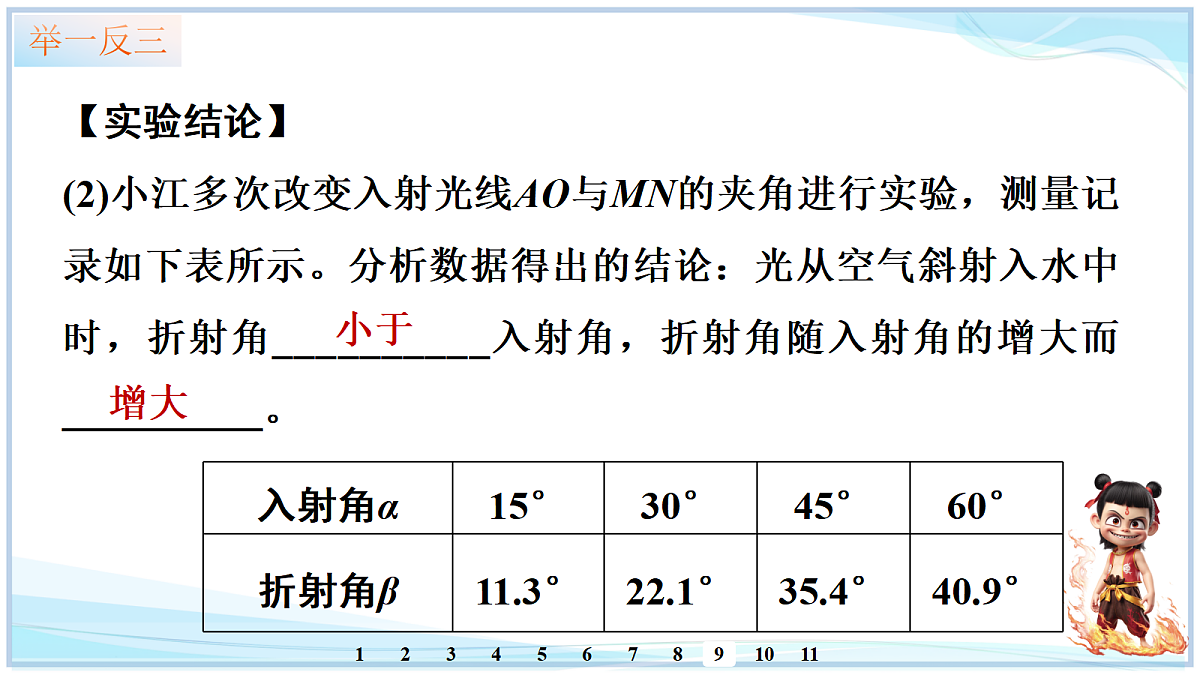

【实验结论】(2)小江多次改变入射光线AO与MN的夹角进行实验，测量记录如下表所示。分析数据得出的结论：光从空气斜射入水中时，折射角__________入射角，折射角随入射角的增大而__________。

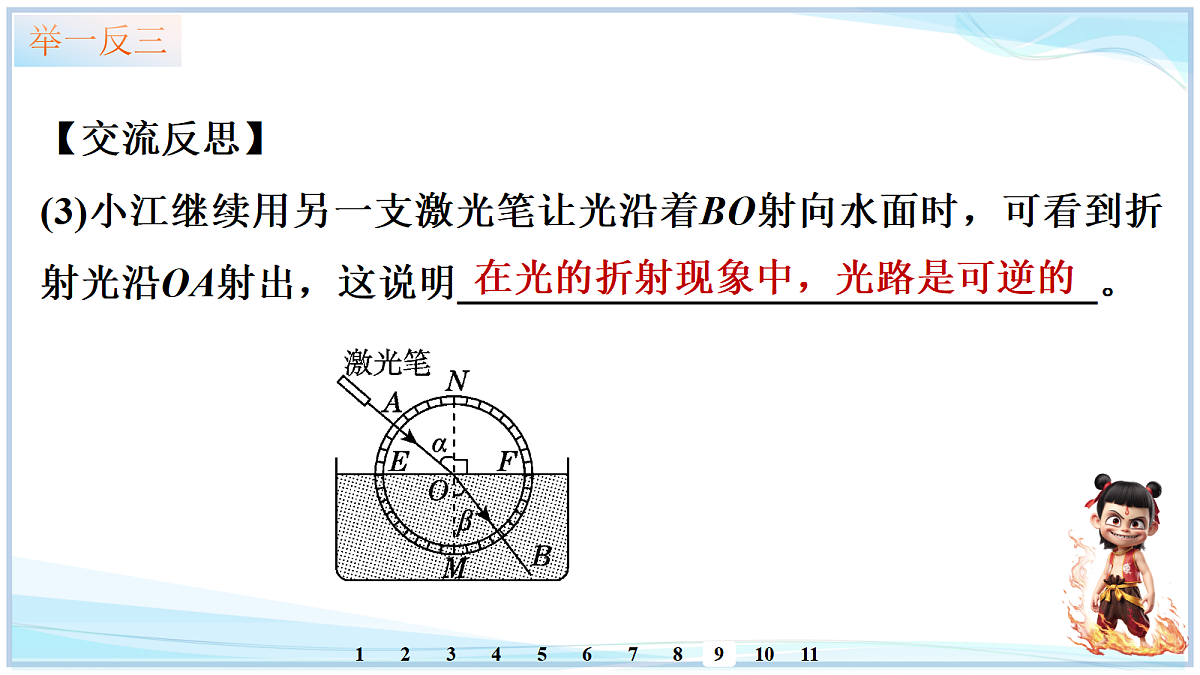

【交流反思】(3)小江继续用另一支激光笔让光沿着BO射向水面时，可看到折射光沿OA射出，这说明________________________________。
在光的折射现象中，光路是可逆的
(折射光线和法线的夹角)
1、实验器材：激光笔、水槽、水、可折叠的光屏
问题一：光折射时，折射光线、入射光线、法线在同一平面内吗？
验证：转动光屏，折射光线还能在光屏上显示出来吗？
结论：光折射时，折射光线、入射光线、法线在同一平面内。折射光线和入射光线分别位于法线两侧。
问题二：在光的反射定律中，反射角等于入射角，那么折射角是否也等于入射角呢？
探究：当入射角分别为30º，50º，70º时，折射角的各为几度？
结论：光从空气斜射到玻璃或水表面时，折射光线向法线靠拢，折射角小于入射角，入射角增大，折射角也增大。
如果光从水（玻璃）中斜射入空气中，是否也会发生折射现象？
射到空气中的光线向哪个方向偏折？画图表示你的想法 。
记忆技巧：总是空气中的角大
（3）让光逆着折射光线的方向从水中射入空气中，观察折射情况。
逆着原来的入射光线射出，说明光路是可逆的
（4）让光从空气中垂直进入水中，观察折射情况。
想一想：此时入射角为几度，折射角为几度？
光从空气斜射入水中或其他介质中时，
1、折射光线与入射光线、法线在同一平面内；(三线共面）
2、折射光线和入射光线分居法线两侧；（两线分居）
3、折射角小于入射角；（两角不等，空气角大）
4、当光线垂直射向介质表面时，传播方向不改变。（垂直不变）
5、在折射时光路是可逆的。（光路可逆）
筷子反射的光线在水面处发生折射后进入眼睛
由于人眼的“视觉直进”的功能，觉得光线总是沿直线射入人眼的。进入眼睛的光线是A点发出的光线“拐弯”后进入人眼的，但眼睛觉得光线是从A1点射过来的。事实上并不存在发光的A1点，A1点是A点的虚像点。
②作法线（虚线），标记垂直符号
③作折射光线（根据光从空气斜射入玻璃中折射角小于入射角），标箭头
③作折射光线（根据光从玻璃斜射入空气中折射角大于入射角），标箭头
当一束光线斜穿过一块玻璃砖时，光线的传播路径将会是怎样的呢？
射入的光线与射出的光线不在同一直线上，但两条直线平行。
当光线斜射入玻璃三棱镜中时，光线的传播路径又会是怎样的呢？
光经过玻璃三棱镜两次折射后的光线向三棱镜底部偏折。
基础任务二 知道折射现象，会应用折射规律作图2．下列现象属于光的折射的是(　　)
思维生长 3．【思维种子—根据折射规律作图】如图所示，光线AO从空气经O点斜射入水中，请画出折射光线OB的大致位置，并标出折射角r。
【思维生长1—特殊角度入射】如图所示，请画出AO的折射光线。
【思维生长2—由折射光线画出入射光线】如图所示为光从空气射入水中的折射光线，在图中画出其入射光线的大致方向。
【思维生长3—光从水射向空气时的折射作图】如图所示，OB为折射光线，请大致画出入射光线。
4.(对比学习)折射规律和反射定律的应用：如图所示，光在水面上发生反射与折射，请你指出入射光线、反射光线和折射光线，并标出入射角、反射角和折射角。
(元认知·总结)光从空气斜射入水中时，反射光线与入射光线在界面的同一侧，折射光线与入射光线在界面的两侧；反射角________入射角，折射角________入射角。(均填“大于”“小于”或“等于”)
人在岸上看水中的物体，看到的物体比物体的实际位置_____。
我们在叉鱼时，要向看到的鱼的___方投叉，才能叉到鱼。
光经过不均匀的大气层发生了折射
当入射角增大到某一角度，使折射角达到 90°时，折射光线会完全消失，继续增大入射角，入射光线全部被反射回来，这种现象叫做光的全反射。
光的全反射的条件根据文档中 “使光从水中进入空气” 的实验描述及现象分析，全反射的条件可归纳为：光的传播方向需从水中进入空气（即从光密介质射向光疏介质）；入射角增大到某一角度，使折射角达到 90°（此时的入射角为临界角，且入射角需大于或等于临界角）
光导纤维（1）光导纤维：人们设计出用光密介质制成用来传导光信号的纤维状的装置（2）原理：利用了全反射的原理。光导纤维是一种透明的玻璃纤维丝，直径只有1~100mm，由内芯和外套两层组成(如图所示)，内芯折射率比外套大，光在内芯中传播时，在内芯与外套的界面发生全反射，有效减小了光的能量损失，极大提高了传播的质量，实现了远距离传送，因此，光信号能携带着数码信息电视图像、声音等沿着光红传播到很远的地方，实现光纤通信。
如果把光导纤维聚集成束，使纤维在两端排列的相对位置一样，图像就可以从一端传到另一端。医学上用这种光纤制成内窥镜，用来检查人体胃、肠、气管等脏器的内部。实际的内窥镜装有两组光纤，一组把光传送到人体内部进行照明，另一组把体内的图像传出供医生观察。光也可以像无线电波那样，作为载体来传递信息。载有声音、图像以及各种数字信号的激光从光纤的一端输人，就可以传到千里以外的另一端，实现光纤通信。
进阶任务一 理解折射成像的物理原理5.图甲是小江看到的“分离”的勺子，请你在图乙中画出看到的水中勺子上A点的像A′。
6．[厦门模拟]如图所示，一辆玩具车放入水中，从侧面看车轮浸入水中的部分变“扁”了，在如图所示的四幅光路图中，能说明这一现象的是(　　)
进阶任务二会分析折射现象7.[扬州模拟]诗句“大漠孤烟直，长河落日圆”展现了一幅美丽的画卷。其实诗人观察到的落日并非真实的太阳，太阳实际在图中________(填“甲”或“乙”)位置。(大气层位置越高空气越稀薄)
8．射水鱼是一种小型观赏鱼类。如图所示，射水鱼看到水面上方的昆虫是光从____________(填“空气射向水”或“水射向空气”)时形成的。如果要射落昆虫，射水鱼应向看到昆虫的________(填“上方”或“下方”)射水。
9．[合肥模拟]如图所示，一容器内盛有水，容器的下方有一阀门K，一束与水平方向成40°角的入射光由空气射入水中，在容器底部形成光斑。打开阀门K让水慢慢流出，在水流出的过程中，观察到光斑的移动情况为(　　)A．向左移动 B．向右移动C．不移动 D．无法判断
10．[池州期末改编]如图所示，一束光在空气和玻璃两种介质的界面上发生了反射和折射，________是反射光线，________是折射光线，玻璃在____________(填“AB的左方”“AB的右方”“CD的上方”或“CD的下方”)。
思路点睛：依据光的反射定律，反射角等于入射角，且入射光线和反射光线在同种介质中，由图可知，CD为法线；依据光的折射规律，入射光线和折射光线在不同的介质中，由题意可知，折射角大于入射角，故AB的左方是玻璃，右方是空气。
思维生长 11．【思维种子— 光的折射】光从空气射入玻璃，入射角为60°，折射角为35°。请在图中标出入射角和折射角。
【思维生长1—逆向入射】光从玻璃射向空气，入射角为35°，请画出折射光线。
【思维生长2—二次折射】光从空气斜射入一块长方体玻璃砖，请画出光通过玻璃砖进入右侧空气中的大致光路。
