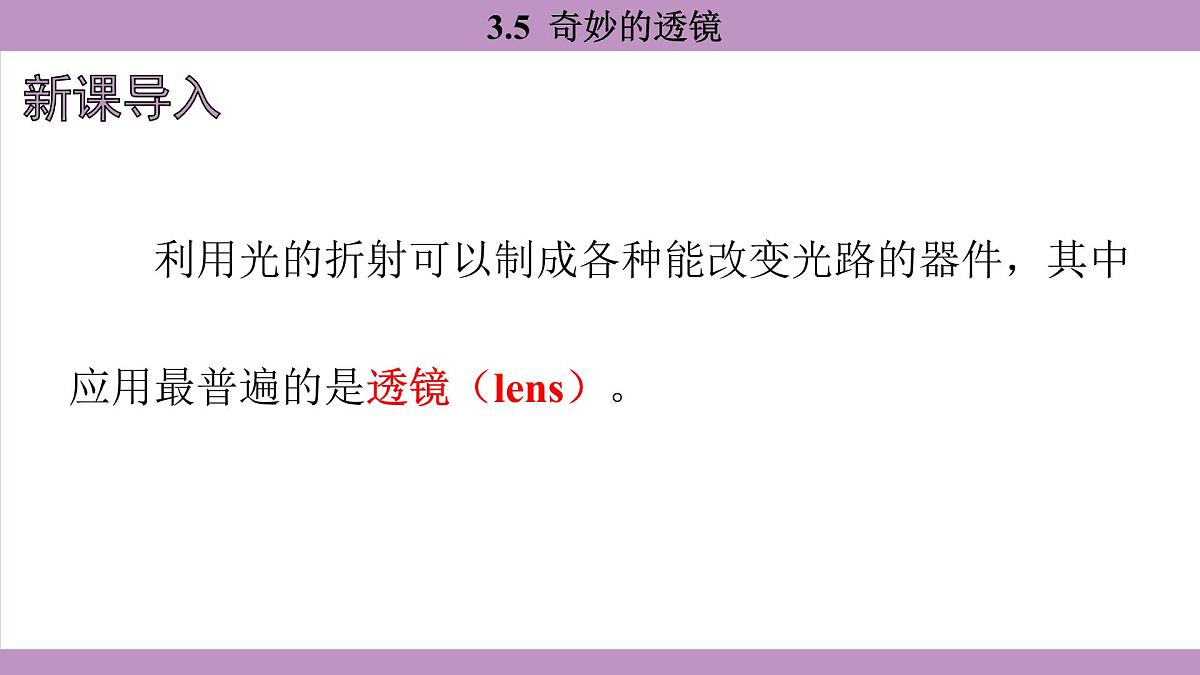

利用光的折射可以制成各种能改变光路的器件，其中应用最普遍的是透镜（lens）。

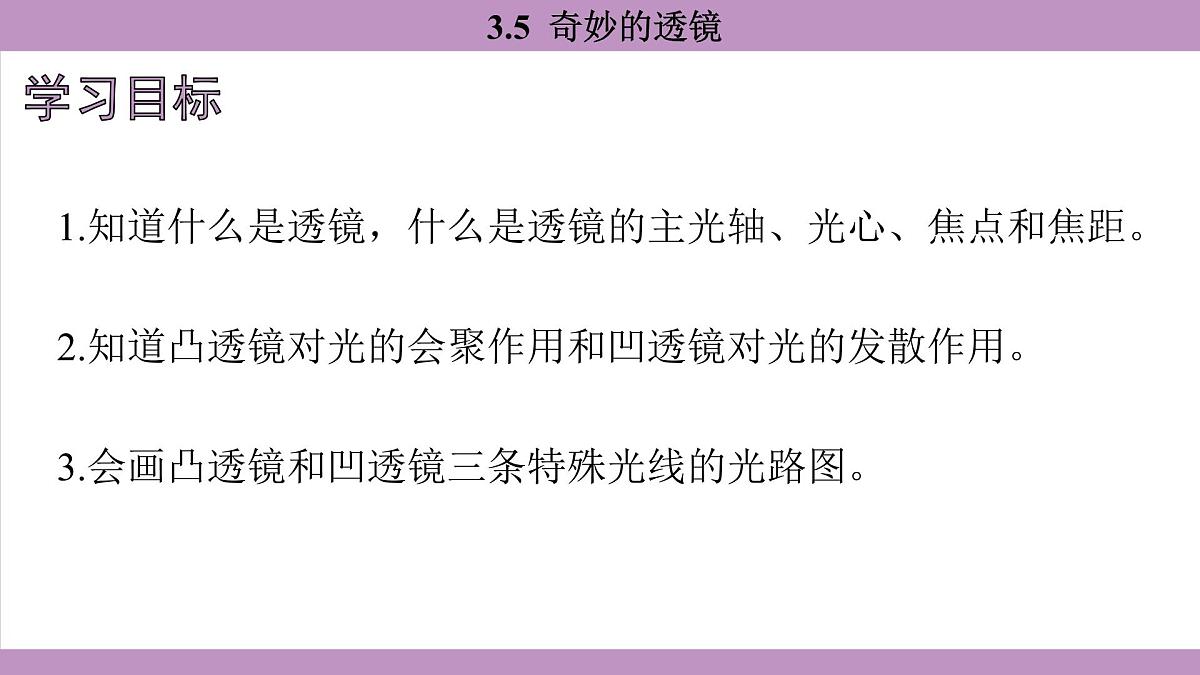

1.知道什么是透镜，什么是透镜的主光轴、光心、焦点和焦距。2.知道凸透镜对光的会聚作用和凹透镜对光的发散作用。3.会画凸透镜和凹透镜三条特殊光线的光路图。

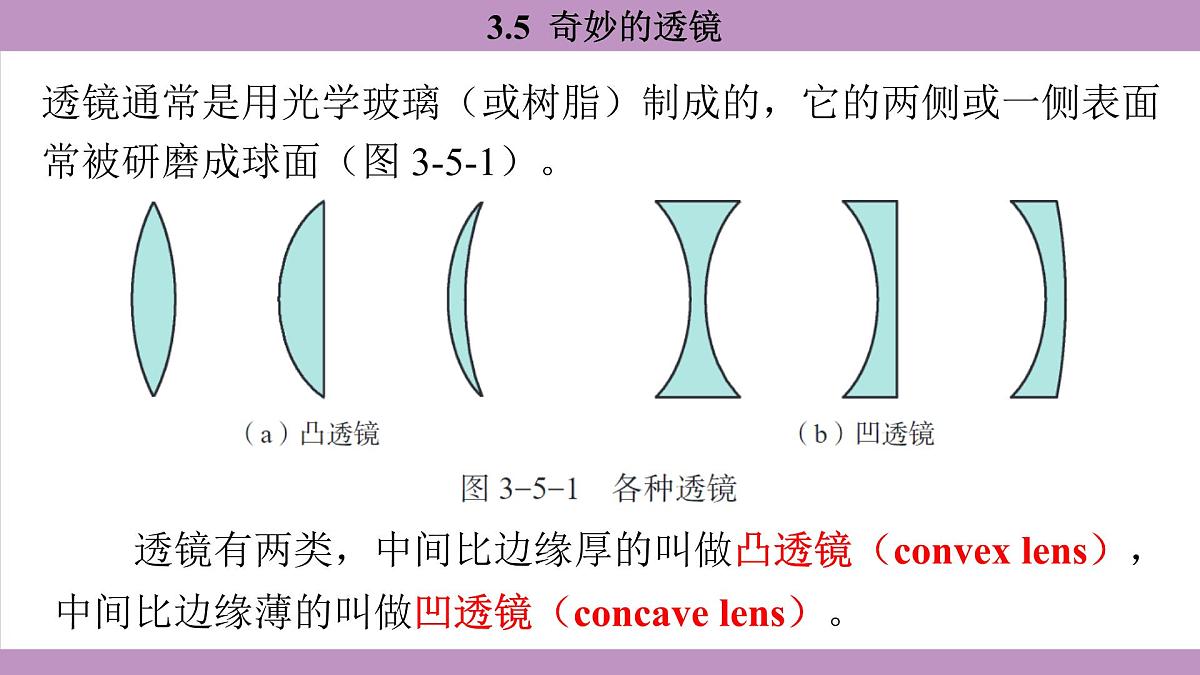

透镜通常是用光学玻璃（或树脂）制成的，它的两侧或一侧表面常被研磨成球面（图 3-5-1）。
透镜有两类，中间比边缘厚的叫做凸透镜（cnvex lens），中间比边缘薄的叫做凹透镜（cncave lens）。

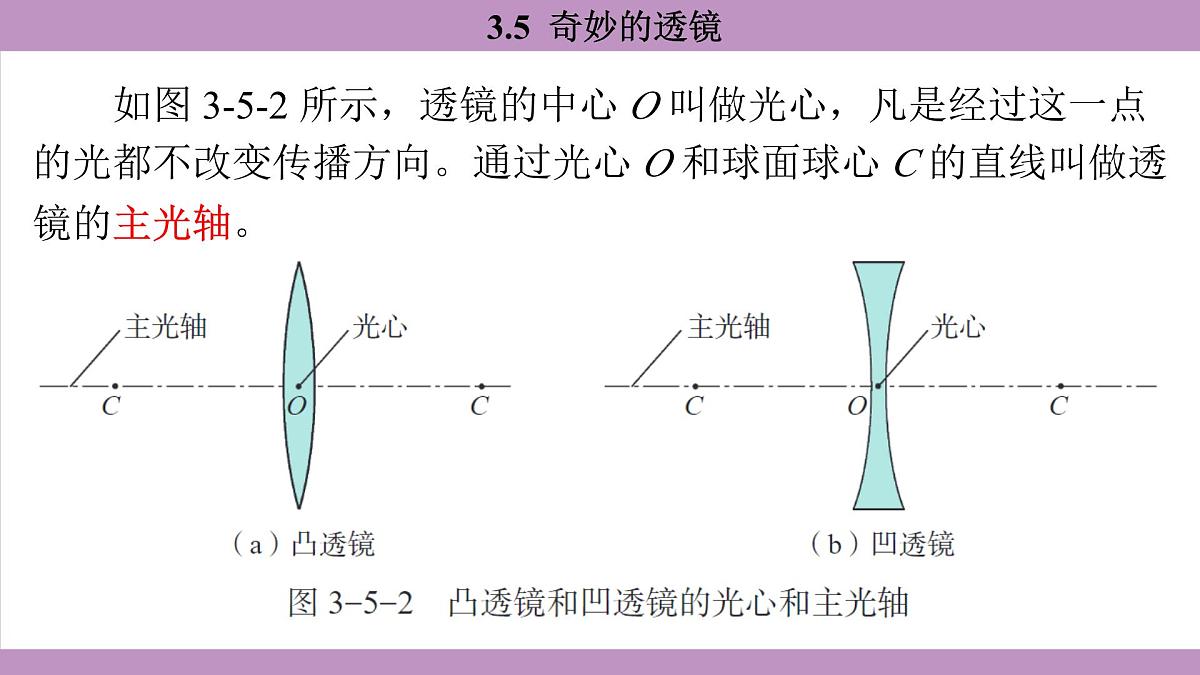

如图 3-5-2 所示，透镜的中心 O 叫做光心，凡是经过这一点的光都不改变传播方向。通过光心 O 和球面球心 C 的直线叫做透镜的主光轴。
将平行光分别照射到凸透镜和凹透镜上，观察这两种透镜对光的作用有什么不同（图3-5-3）。
凸透镜对光有会聚作用，凹透镜对光有发散作用。

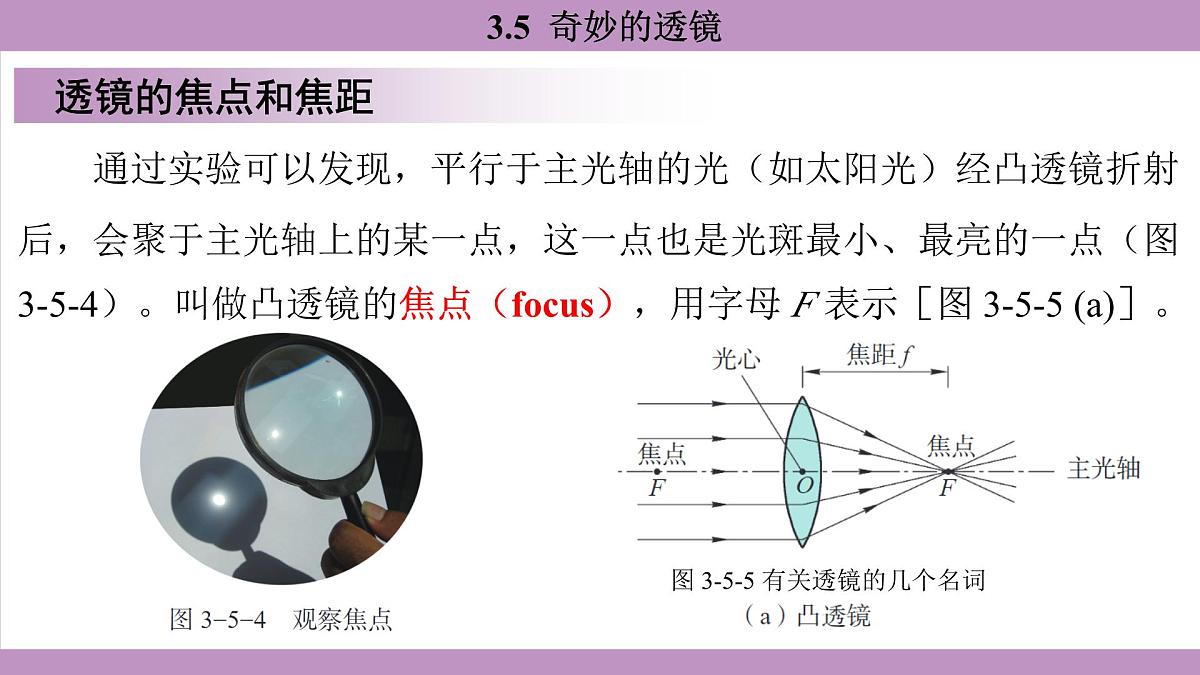

通过实验可以发现，平行于主光轴的光（如太阳光）经凸透镜折射后，会聚于主光轴上的某一点，这一点也是光斑最小、最亮的一点（图 3-5-4）。叫做凸透镜的焦点（fcus），用字母 F 表示［图 3-5-5 (a)］。
平行于主光轴的光经凹透镜折射后将向外散开，将发散的光线反向延长也会相交于主光轴上的一点［图 3-5-5 (b)］。这一交点 F 不是实际光线会聚的点，因此叫做凹透镜的虚焦点。 从焦点到光心的距离叫做焦距（fcal length），用 f 表示。
取两块不同的凸透镜。先将一块凸透镜置于光具座上，用手电筒的光水平照射凸透镜，再移动光屏找到光的会聚点。为了提高实验的准确度，可进行多次测量，将测得的焦距记录在表 3-5-1 中。换另一块凸透镜，重复上述步骤。
与同学交流讨论，用这种方法测量焦距，影响测量准确度的主要因素有哪些？
用这种方法测量焦距，影响测量准确度的主要因素有：手电筒提供的光束不一定平行于主光轴；焦点及光心位置的确定不一定准；凸透镜有一定的厚度；光屏上的会聚点是否足够小；光具座上刻度尺的精确度等。
用冰取火，似乎不可思议，但这绝非讹传。 据晋代张华的《博物志》记载：“削冰令圆，举以向日，以艾承其影得火。”意思就是把冰块制成凸透镜，正对着太阳，就可以利用凸透镜对光的会聚作用，将艾草点燃（图 3-5-6）。 从这巧夺天工的发明创造可以看出，我国早在古代就对凸透镜的聚焦作用有了认识。
1．图3-5-7中的六个透镜，哪些是凸透镜？哪些是凹透镜？
(a)(c)(d)是凸透镜，(b)(e)(f)是凹透镜。
2．根据图3-5-8中各图所给出的入射光线或折射光线，画出相应的折射光线或入射光线。
3．找一副老花眼镜和一副近视眼镜，摸一摸它们是凸透镜还是凹透镜。再用手电筒垂直照射镜片，并投射到白墙上，证实你的判断是否正确。
老花镜中间厚、边缘薄，是凸透镜，用手电筒垂直照射镜片，光投射到白墙上能够聚集到一点；近视眼镜中间薄、边缘厚，是凹透镜，用手电筒垂直照射镜片后光会变得发散。
4．在一些森林地区，常见到警示牌上写着：不要在林中随意丢弃盛有饮料的透明饮料瓶。这是为什么？
盛有饮料的透明饮料瓶相当于凸透镜，它对太阳光有会聚作用，在一些特定条件下，会聚的阳光可使易燃物燃烧，导致森林火灾。
