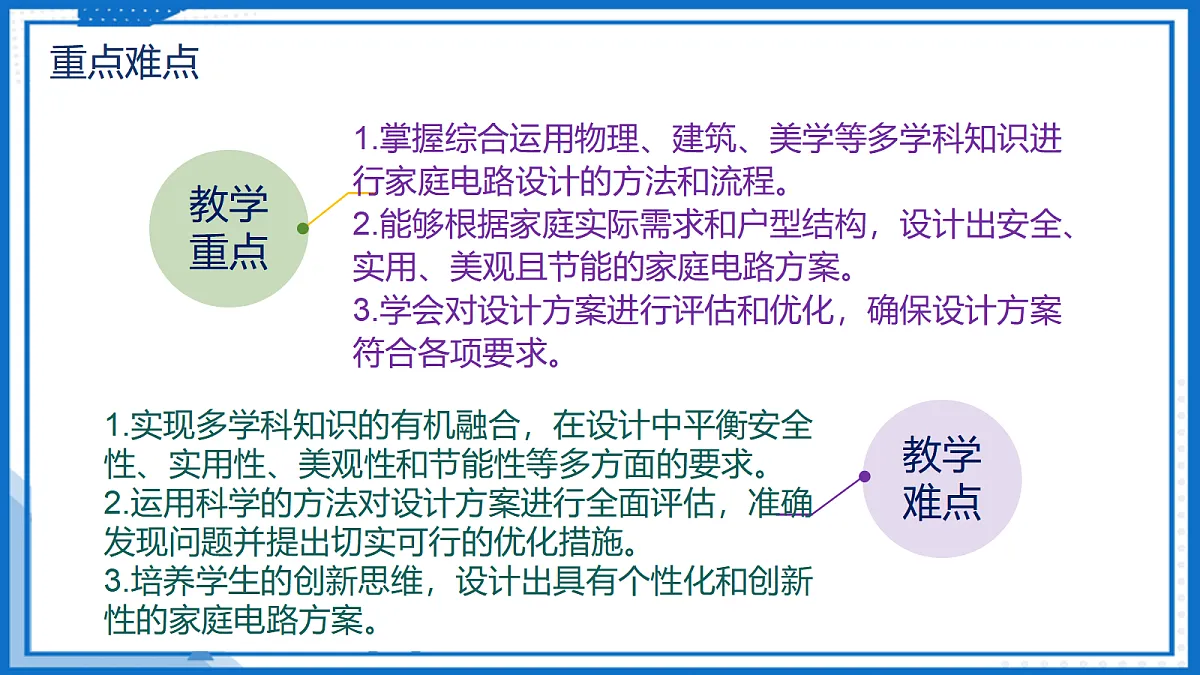

1.掌握综合运用物理、建筑、美学等多学科知识进行家庭电路设计的方法和流程。2.能够根据家庭实际需求和户型结构，设计出安全、实用、美观且节能的家庭电路方案。3.学会对设计方案进行评估和优化，确保设计方案符合各项要求。
1.实现多学科知识的有机融合，在设计中平衡安全性、实用性、美观性和节能性等多方面的要求。2.运用科学的方法对设计方案进行全面评估，准确发现问题并提出切实可行的优化措施。3.培养学生的创新思维，设计出具有个性化和创新性的家庭电路方案。

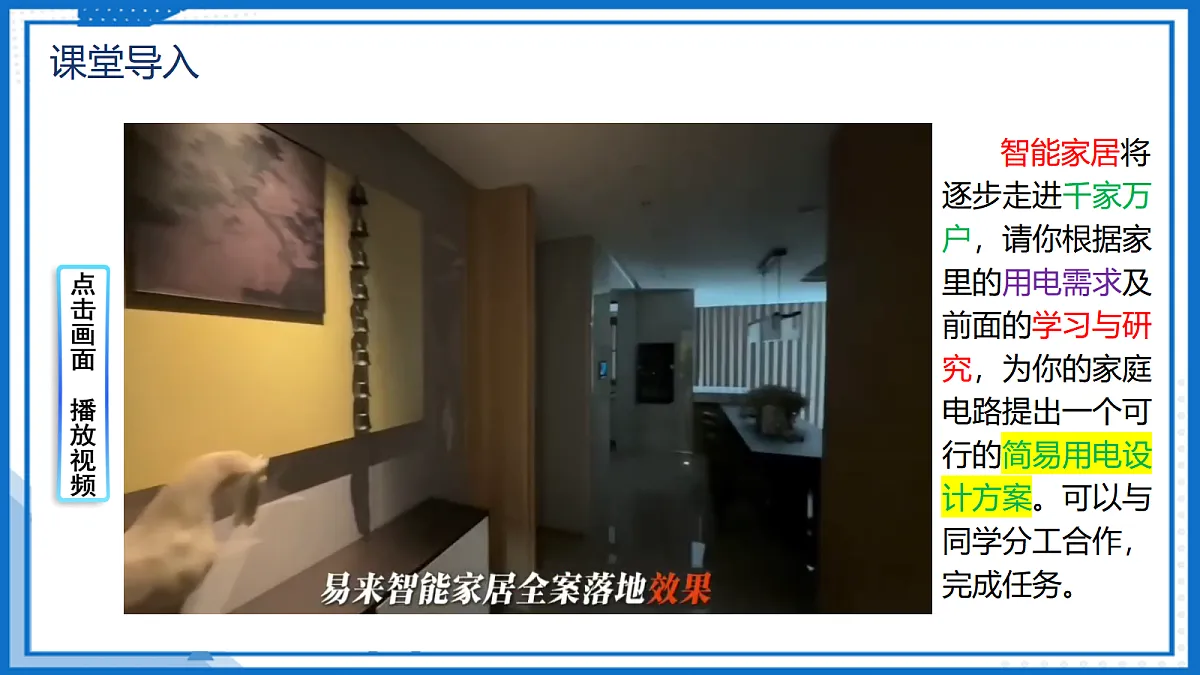

智能家居将逐步走进千家万户，请你根据家里的用电需求及前面的学习与研究，为你的家庭电路提出一个可行的简易用电设计方案。可以与同学分工合作，完成任务。

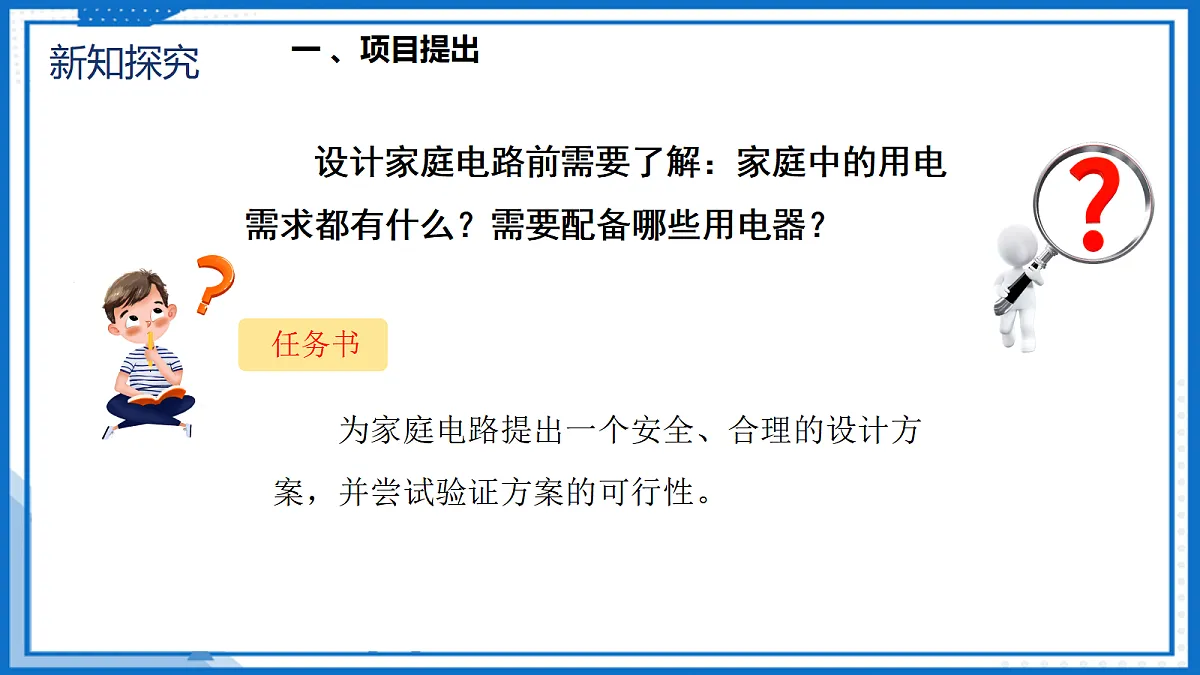

设计家庭电路前需要了解：家庭中的用电需求都有什么？需要配备哪些用电器？
　　为家庭电路提出一个安全、合理的设计方案，并尝试验证方案的可行性。

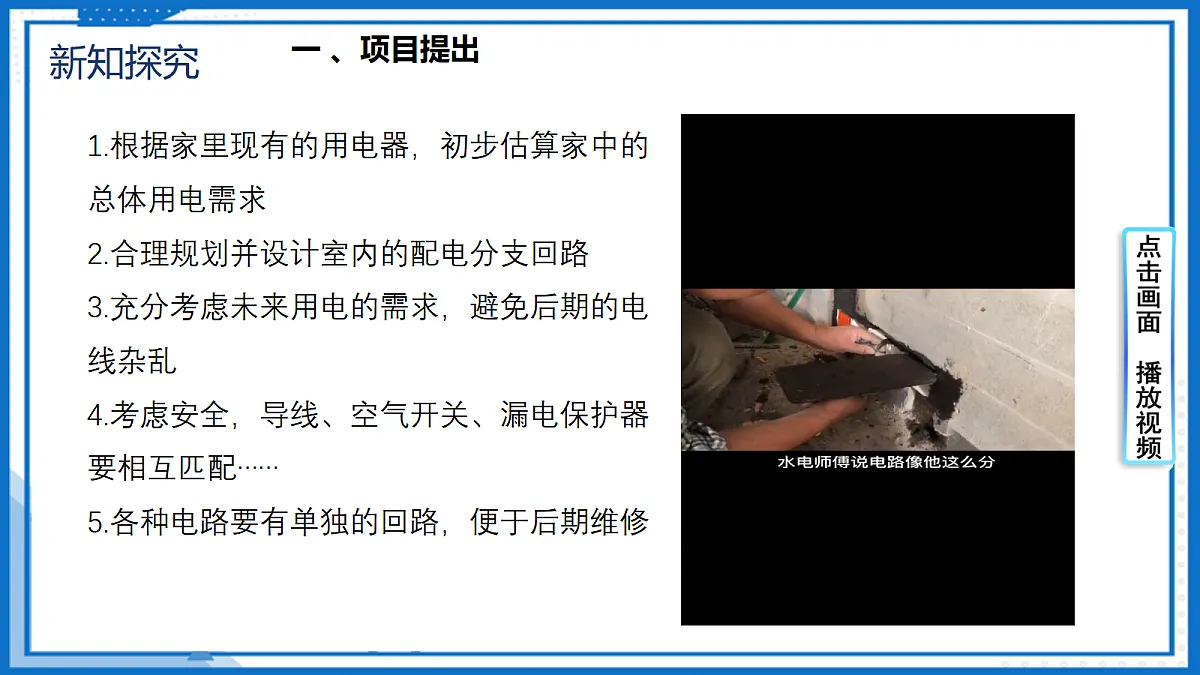

1.根据家里现有的用电器，初步估算家中的总体用电需求2.合理规划并设计室内的配电分支回路3.充分考虑未来用电的需求，避免后期的电线杂乱4.考虑安全，导线、空气开关、漏电保护器要相互匹配……5.各种电路要有单独的回路，便于后期维修

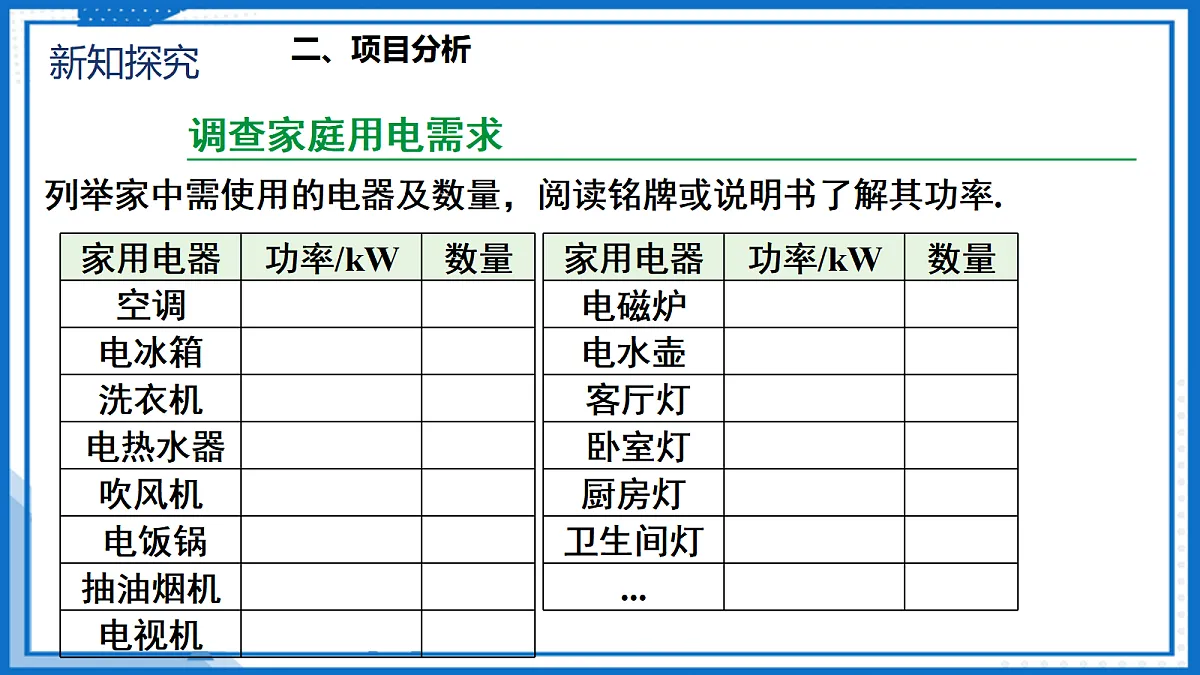

列举家中需使用的电器及数量，阅读铭牌或说明书了解其功率.

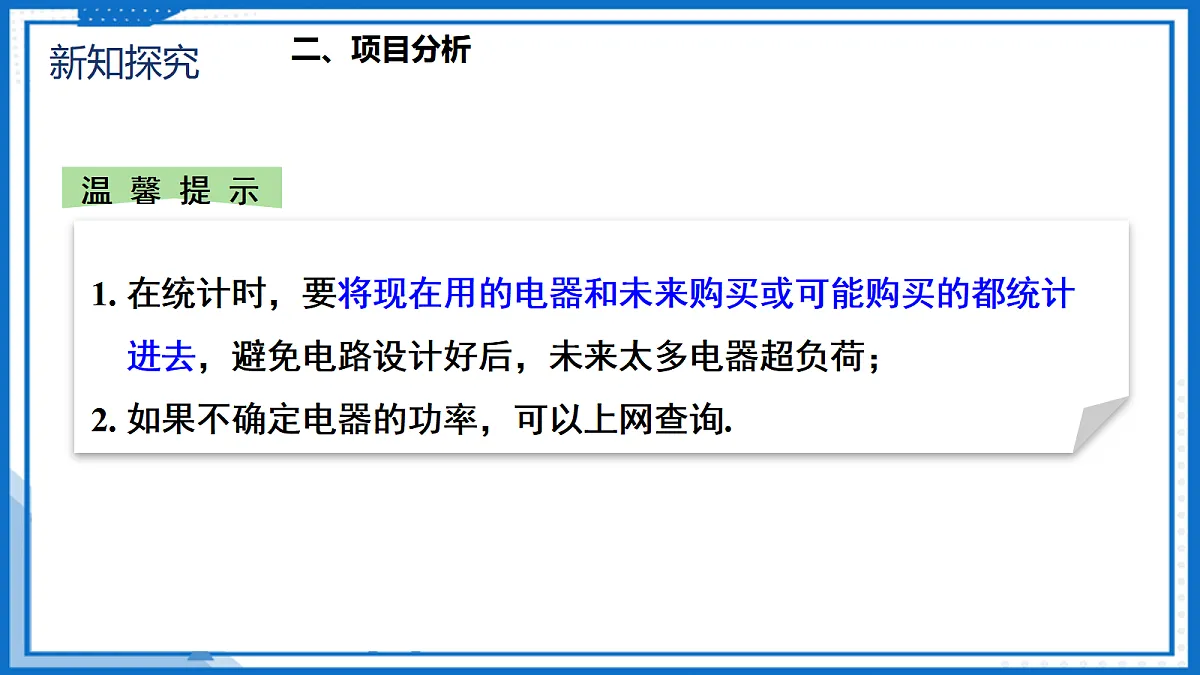

1. 在统计时，要将现在用的电器和未来购买或可能购买的都统计 进去，避免电路设计好后，未来太多电器超负荷；2. 如果不确定电器的功率，可以上网查询.
常见家用电器的额定电功率参考
以上用电器将在哪些区域使用？如何根据使用需求合理规划配电分支回路？
按照使用环境规划各插座分支回路时需注意1. 空调、热水器等大功率电器需单独设计回路，减小跳闸风险，且跳闸 时便于检修.2. 冰箱等需24小时不间断供电的电器可单独设计回路，避免其他电器 检修或跳闸时冰箱将断电，导致食物变质.3. 所有照明灯可设计在同一回路，确保其他大功率电器回路故障断电 时，照明回路仍能独立供电正常工作，并便于检修和更换灯泡.
客厅空调 2 500 W 卧室空调 1 500 W
吹风机1 200 W 洗衣机 1 800 W
客厅灯 40 W 走廊灯 12 W卧室灯 30 W 台灯 10W 卫生间灯 20 W 厨房灯 60 W
电热水器 2 500 W
断路器的常见的规格有: C16、 C20、C25、 C32、 C40、C60、 C80、 C100.
C20：代表起跳的额定电流为20 A
相线、中性线、保护线连接
1.各小组之间进行展示与交流，可互检方案的可行性与安全性；2.通过对这个项目的研究，请你谈谈对家庭电路的认识以及对安全用电的体会；3.结合家中用电器的调查和使用情况，尝试分析家庭用电安全隐患，总结出一些生活中的安全用电原则
尽量不同时使用多个大功率用电器。不接触低压带电体，不靠近高压带电体。更换灯泡、搬动用电器前应断开电源开关。不弄湿用电器，不损坏绝缘层。保险装置、插座、导线、家用电器等达到使用寿命时应及时更换
1．如图是小郡设计的家庭电路图，下列分析正确的是（　　）A．保险盒接法正确，保险盒应该安装在零线上B．两孔插座接法正确，其左端导线应该接在地线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能是由于台灯插头短路【答案】D【解析】【解答】A．为了起到保护电路的作用，保险盒应该安装在火线上，故A错误；B．两孔插座应按照左端导线接在零线上，右端导线接在火线上，故两孔插座接法正确，故B错误；C．开关和灯泡连接时，开关接在火线和用电器之间，所以开关和灯泡接法错误，故C错误；D．将一盏落地灯刚接入该三孔插座时，保险丝烧断，不可能是插座出现短路，因为插座原来就在电路中，即可能是台灯插头短路，故D正确。
2．学习了家庭电路相关知识后，小明对设计的如图所示的家庭电路认识正确的是（　　）A．两只灯泡和其对应的开关的连接都是正确的B．灯泡L2和插座C是串联的C．使用洗衣机时应选择插座CD．用测电笔插入两孔插座D的左孔，氖管发光【答案】C【解析】【解答】A．在家庭电路中，开关要接在火线和用电器之间；与灯泡L1串联的开关S1接在了零线和L1之间，连接错误，故A错误；B．在家庭电路中，各用电器之间以及用电器和插座之间都是并联的，保证它们在工作时互不影响；所以灯泡L2和插座C是并联的，故B错误；C．洗衣机等有金属外壳的用电器，为了防止漏电时发生触电事故，应使用三孔插座，使金属外壳接地；所以使用洗衣机时应选择插座C，故C正确；D．用测电笔插入两孔插座D的左孔（接零线），氖管不会发光，故D错误。
3．如图所示，三脚插头的E脚比其他两脚长，请从物理角度分析这样设计的目的。【答案】标有“E”字的插脚为接地线，比其他两插脚稍长一些，这样插头插入插座时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，当家用电器“漏电”时，会使电流通过接地线流入大地，达到不使人触电的目的。
6．小明用两个单刀双掷开关、一个 LED 灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以 任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图， 用笔画线代替导线完成电路图．　 　【答案】【解析】【解答】根据要求，无论是楼上或楼下都可以任意开灯、灭灯，楼上开关和楼下开关是串联的，与两个开关中单刀相连的两个触点相互连接；一只开关应与火线连接；开关控制灯泡时，开关和灯泡是串联的，所以需将另一只开关与LED灯串联，再将LED灯的另一端与零线连接
7． 生活中有很多出于安全考虑的设计。从物理学角度来看，下列说法错误的是（　　）A．锅铲的把手用木材制成——木材导热性差，防止烫手B．大功率金属外壳用电器要接地线——防止外壳带电时导致触电事故C．排插的连接线做的很粗——防止导线承受太大的力而断掉D．登山鞋底部做的很粗糙——增大接触面粗糙程度，防止打滑【答案】C【解析】【解答】A、 锅铲的把手用木材制成是因为木材的导热性差，防止烫手，故A正确；B、大功率用电器的外壳要接地线，防止因外壳带电引发触电事故，故B正确；C、排插的连接线做得很粗，在材料、长度一定时，增大横截面积减小了电阻，在电流、通电时间一定时，由焦耳定律Q=I2Rt可知，减小电阻，减小导体产生的热量，可以防止产生热量过多而发生火灾，故C错误；D、登山鞋底部做得很粗糙，在压力一定时，通过增大接触面粗糙程度增大摩擦，防止打滑，故D正确。
1.调查家庭用电需求2.合理规划配电分支回路3.完成电路设计
1.初步估算家中的总体用电需求2.合理规划并设计配电分支回路3.选择与电路相匹配的断路器、导线等配电器材
为家庭电路提出一个简单的设计方案
1.作品展示——完善改进2.交流对家庭电路的认识和安全用电的体会
1.基础性作业：整理本节课的学习内容，将家庭电路设计方案整理成一份详细的报告，包括设计过程、设计思路、各学科知识的应用、优化前后的方案对比等内容。
2.拓展性作业： 对自己家庭的电路进行一次全面的检查，分析现有电路设计是否存在不合理之处，并根据所学知识提出改进建议。如果条件允许，可以尝试对家庭电路进行一些简单的改造或优化。
