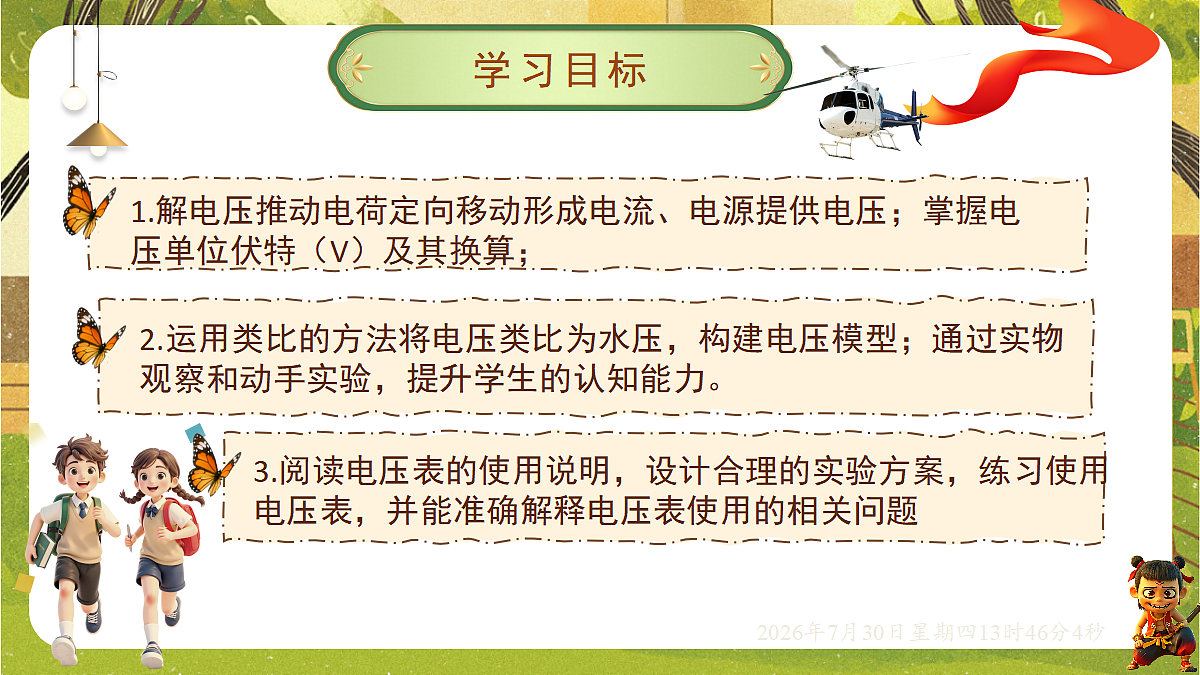

3.阅读电压表的使用说明，设计合理的实验方案，练习使用电压表，并能准确解释电压表使用的相关问题
实验：如图，连接好电路，闭合开关，观察现象。把电源换成导线后再闭合开关，观察现象。
思考：1.灯亮了说明有电流，电流是怎样形成的呢？2.电源的作用是什么呢？

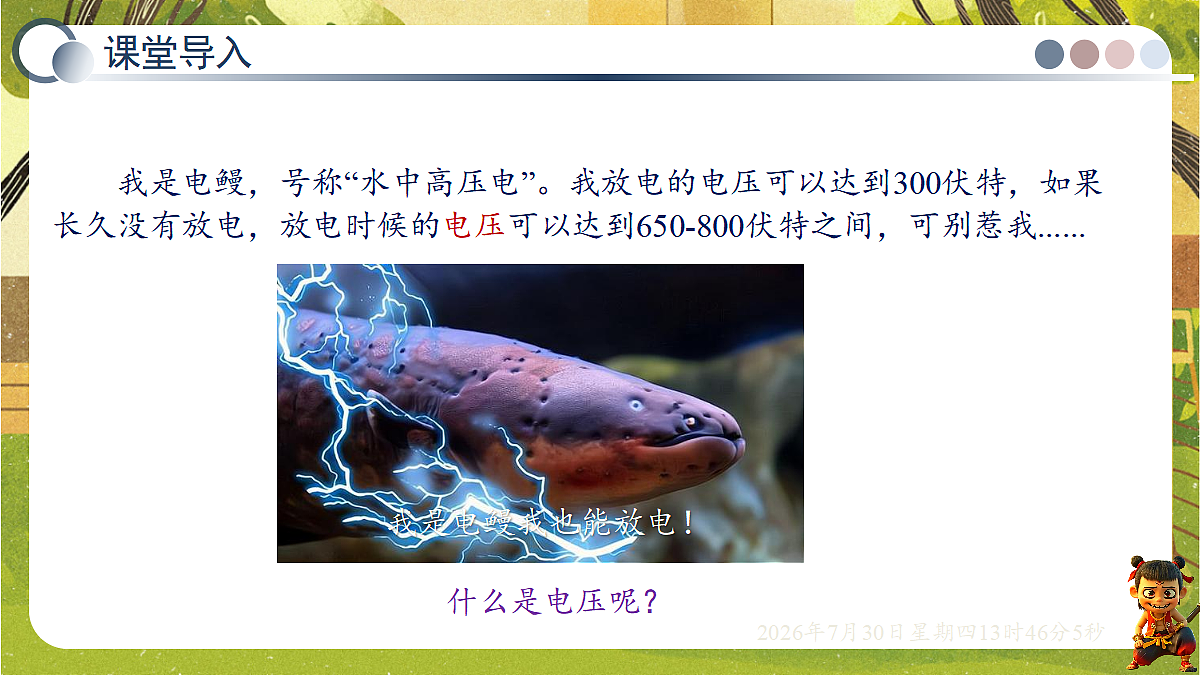

　　我是电鳗，号称“水中高压电”。我放电的电压可以达到300伏特，如果长久没有放电，放电时候的电压可以达到650-800伏特之间，可别惹我

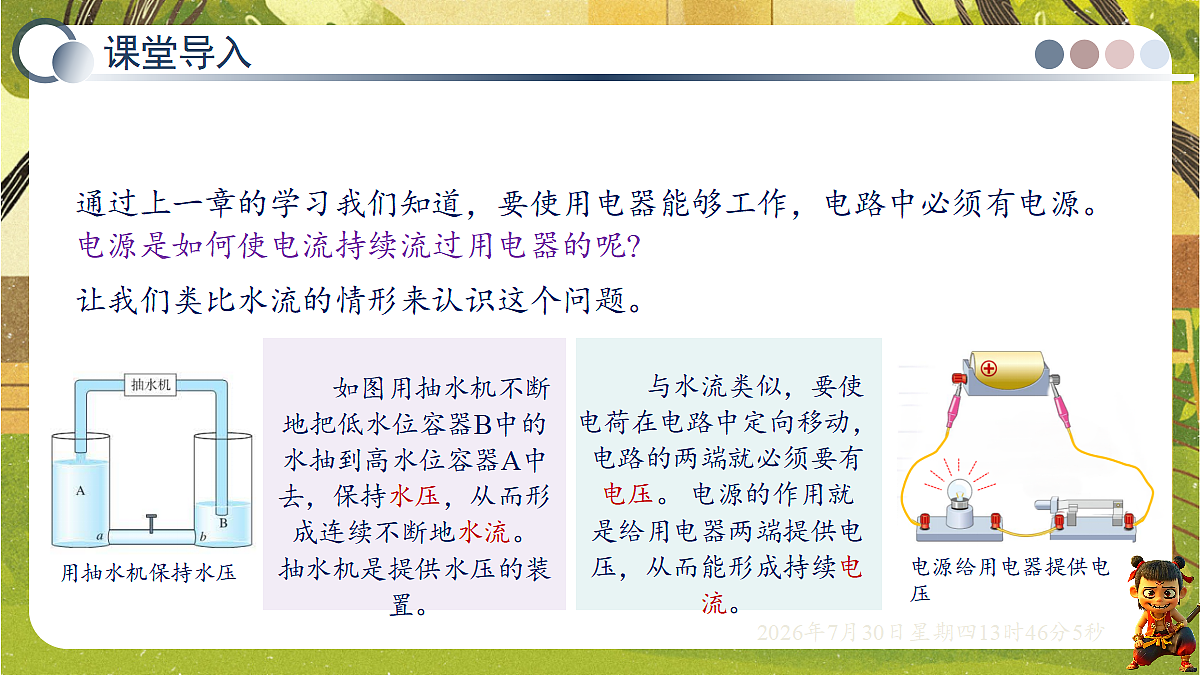

通过上一章的学习我们知道，要使用电器能够工作，电路中必须有电源。电源是如何使电流持续流过用电器的呢?
让我们类比水流的情形来认识这个问题。
　　如图用抽水机不断地把低水位容器B中的水抽到高水位容器A中去，保持水压，从而形成连续不断地水流。 抽水机是提供水压的装置。
　　与水流类似，要使电荷在电路中定向移动，电路的两端就必须要有电压。 电源的作用就是给用电器两端提供电压，从而能形成持续电流。

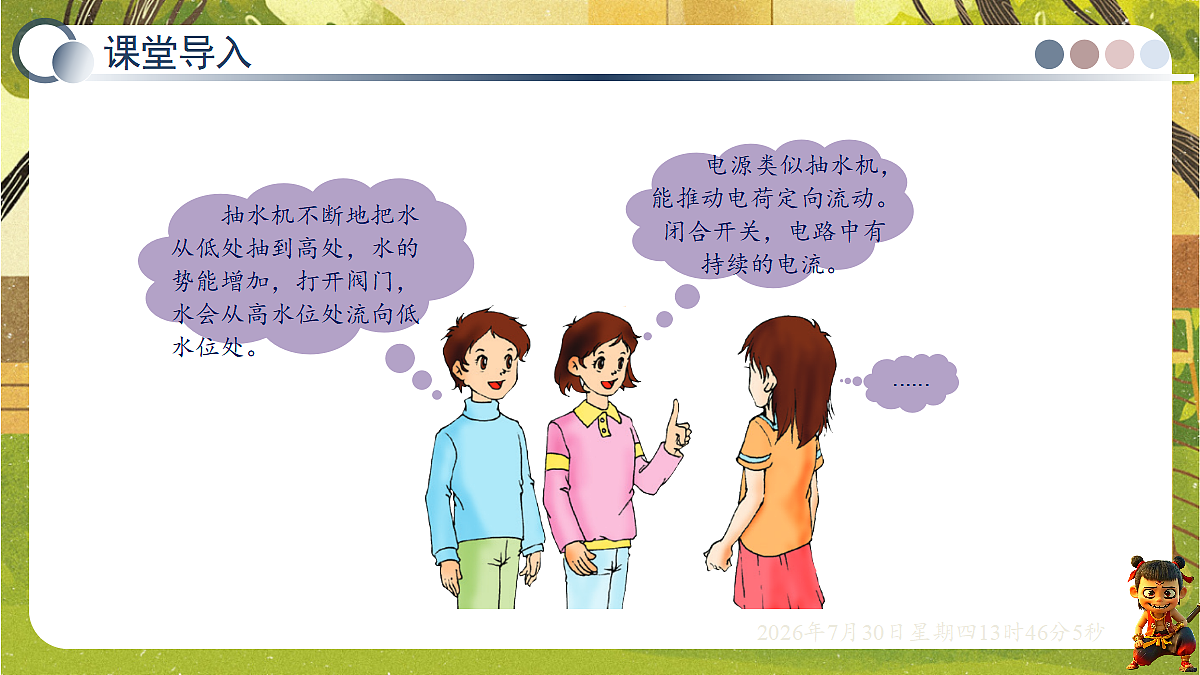

　　抽水机不断地把水从低处抽到高处，水的势能增加，打开阀门，水会从高水位处流向低水位处。
　　电源类似抽水机，能推动电荷定向流动。闭合开关，电路中有持续的电流。
抽水机提供水压形成水流，电源提供电压形成电流。电源类似于抽水机，电压类似于水压。
水压使水定向运动，从而形成水流。电流和水流都可以看作某种物质的“流动”，根据这一相似性我们可以推测：电压使电荷定向移动，从而形成 电流 。这里利用了类比的方法 。

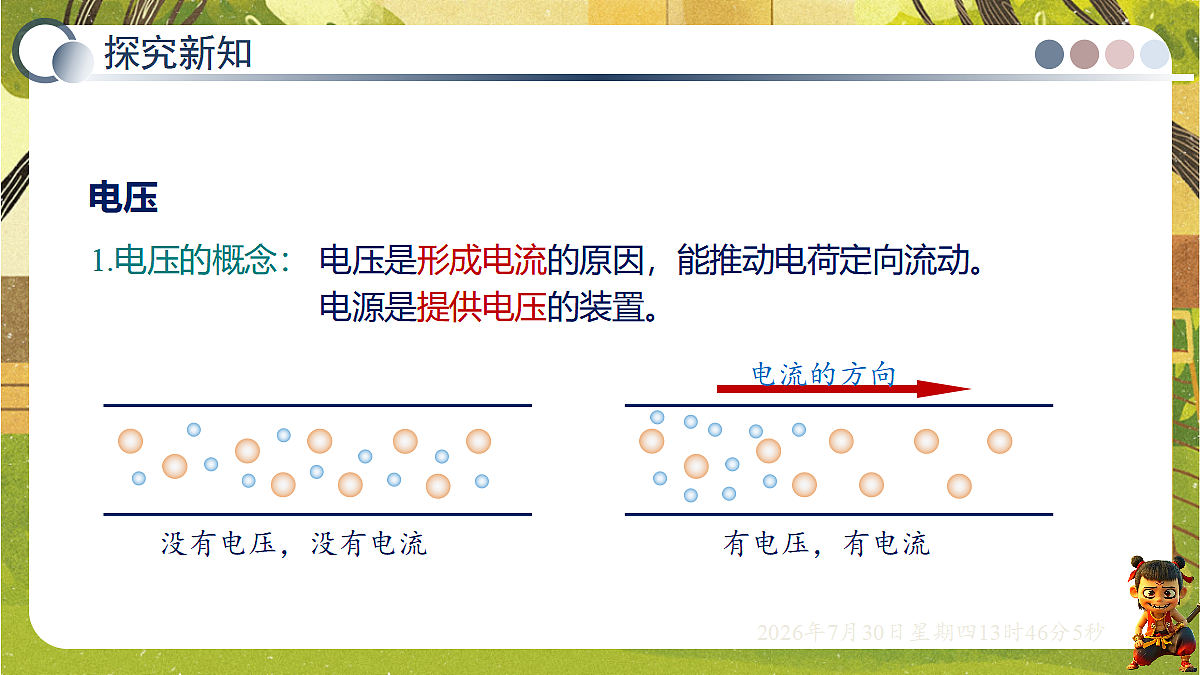

电压是形成电流的原因，能推动电荷定向流动。电源是提供电压的装置。
1. 关于电压，下列说法不正确的是( )
A. 电压是形成电流的原因B. 电源的作用是给电路提供电压C. 只要电路中有电压，就一定有电流D. 电压的作用是使自由电荷在电路中定向移动起来
【点拨】 电路中有电压且电路是通路，电路中才有电流，故C说法错误。
电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流。
2.电压的符号：物理学中常用字母 U 表示电压。
伏特，简称伏，符号V。
常用单位：千伏（kV） 毫伏（mV）。
1mV=_____uV
例如：手机在待机状态下的电压约为4.2V
即：U=4.2V= ________mV=________uV
　　亚历山德罗·朱塞佩·安东尼奥·安纳塔西欧·伏特。1745年2月18日－1827年3月5日，意大利物理学家，被称为“电源之父”。　　伏特制造的仪器的一个杰出例子是起电盘。以后发展成为一系列静电起电机。1800年3月20日他宣布发明了伏打电池，这一神奇发明，对电学的研究具有划时代的意义。
闪电时云层间电压可达106V
我们怎样测量电压的大小呢？
2. 对一些生活常识的认知是科学素养的重要方面。为了让同学们养成关注生活和社会的良好习惯，老师倡导同学们对身边一些常见的物理量进行估测，下列物理量最不接近生活实际的是( )
首先要对选项中涉及的几个物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，找出与生活实际相差较远的选项。
①电压表的作用：测量电压的大小的仪器。
电流表的刻度盘和接线柱之间的关系
使用前应该先观察指针，是否在零刻度线上，若不在则应调零使指针指在零刻度线。
②电压表要与被测用电器并联。
③必须让电流从红色(“+ ”号）接线柱流进，再从黑色(“ - ” 号）接线柱流出。
否则电压表指针反向偏转，无法读数。
×××××× 型直流电压表使用说明书（节选）
　　用直流电压表测量某元器件两端的电压时，电压表应与这个元器件并联。应该使标有“-”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所选测量范围的最大测量值必须大于被测电路两端的电压。　　在预先不知道袚测电压大约值的情况下， 如果判定被测电压不会超出15V,可以先选用最大测量值为15V的测量范围。 如果测得的电压不超过3V,为提高读数的准确性 ，最好改用最大测量值为3V的测量范围。
与电流表相比，电压表是否可以可以直接并联在电源的两极上呢？
①明确所选电压表的测量范围：
②确定电压表的分度值 ，即表盘的一个小格所代表的电压大小。
电压表的测量范围是0~3V，表盘上从0到最右端共有30个小格，每个小格代表____V。电流表的测量范围是0~15V，每个小格代表____V。
0~3V 或 0~15V。
读数：________
A. B. C. D.
　　如图所示，先将电压表接在小灯泡两端，接通电路，读取的数据；再将电压表接在电源两端，接通电路，读取的数据。　　电压表两次的示数是否相同？
【实验】用电压表测量电压
电源两端电压：U=_____
小灯泡两端电压：UL=_____
实验结果表明，电压表两次的示数是相同的 ，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
　　如图所示，电压表已与小灯泡并联。 如果要把这三个串联着的小灯泡与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。
　　电压表接入电路时，电流从正极接线柱流入，从负极接线柱流出，由此可知右端应与电源的正极相连，左端与负极相连；电流方向如下所示：
负接线柱，电压表正向偏转，故铁片为水果电池的负极，铜片为水果电池的正极。
①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断选量程。
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
几节干电池串联后组成新的电源，其电源电压为U=1.5V×n（n为电池节数）
当有电流通过用电器，用电器两端一定有电压吗？
用电器两端有电压，一定有电流通过用电器吗？
有电流通过用电器，用电器两端一定有电压；用电器两端有电压,不一定有电流通过用电器。
　　你听说过电鳗吗?它生活在中美洲和南美洲的淡水中。电鳗有一种独特的本领：能发出很强的电流。　　你听说过心电图吗?心脏在收缩和舒张时，有微弱的电流产生。可以在身体表面的不同部位探测电压的变化，并记录下来，形成心电图，它反映了心脏的工作情况。不管是电鳗还是心电图，都与生物电有关。你还知道其他关于生物电的信息吗?请通过查询互联网或去图书馆查阅相关资料，与你的同学或朋友交流。
5.电压表是电学实验中的重要的测量仪器，实验中要注意观察电压表的示数，在闭合开关前观察到电压表如图甲所示，接下来的操作应该是______；在开关试触时观察到电压表示数如图乙所示，接下来的操作应该是____________________________________；在闭合开关后观察到电压表示数如图丙所示，接下来的操作应该是__________________________________________。
交换导线与电压表正、负接线柱的连接
将接在“15”接线柱上的导线改接到“3”接线柱上
【点拨】 图甲中闭合开关前电压表指针没有指在零刻度线上，应对电压表进行调零；图乙中试触时指针反偏，说明电压表的正、负接线柱接反了，故应交换导线与正、负接线柱的连接；图丙中闭合开关后指针偏转角度太小，说明所选测量范围太大，故应该将接在“15”接线柱上的导线改接到“3”接线柱上。
A. 灯泡两端电压为零B. 电源两端电压为零C. 开关两端电压为零D. 电源正极到灯泡间有电流
在基本电路或串联电路中，若某处断开，则断开位置的两端与电源是连通的，因此断开位置的两端有电压，且为电源电压；电路中其他元件的两端不能同时与电源连通，因此其他元件两端的电压均为零。
8. 小荣在实验室里连接了如图所示的电路，闭合开关，下列说法正确的是( )
12. 如图甲所示为一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片。当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。
①实验所需增加的器材：______________________；②实验步骤：______________________________________________________________________________；
③判断方法： ______________________________________________________________________________________________________________________________________________ 。
