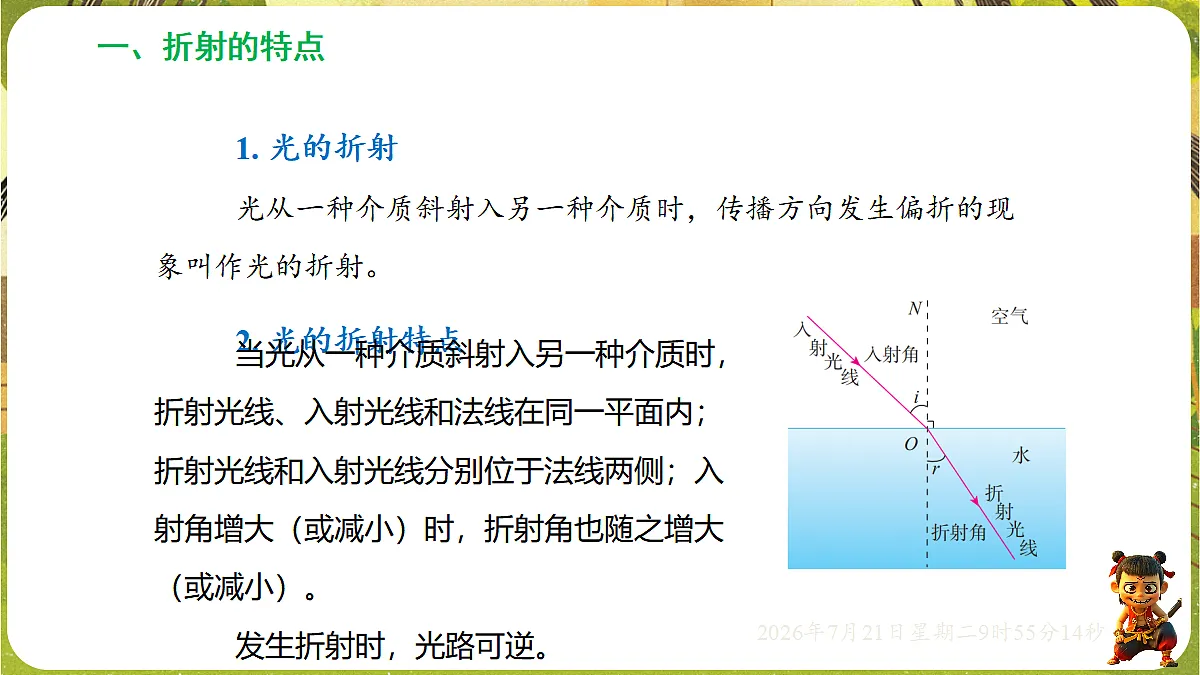

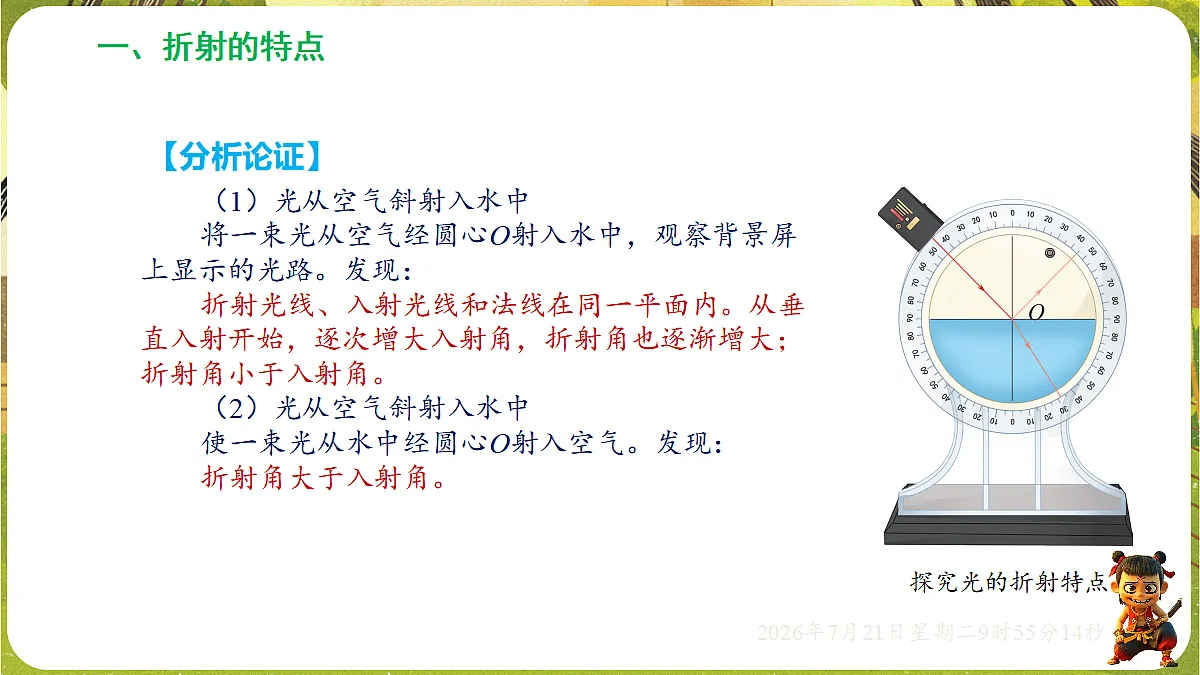

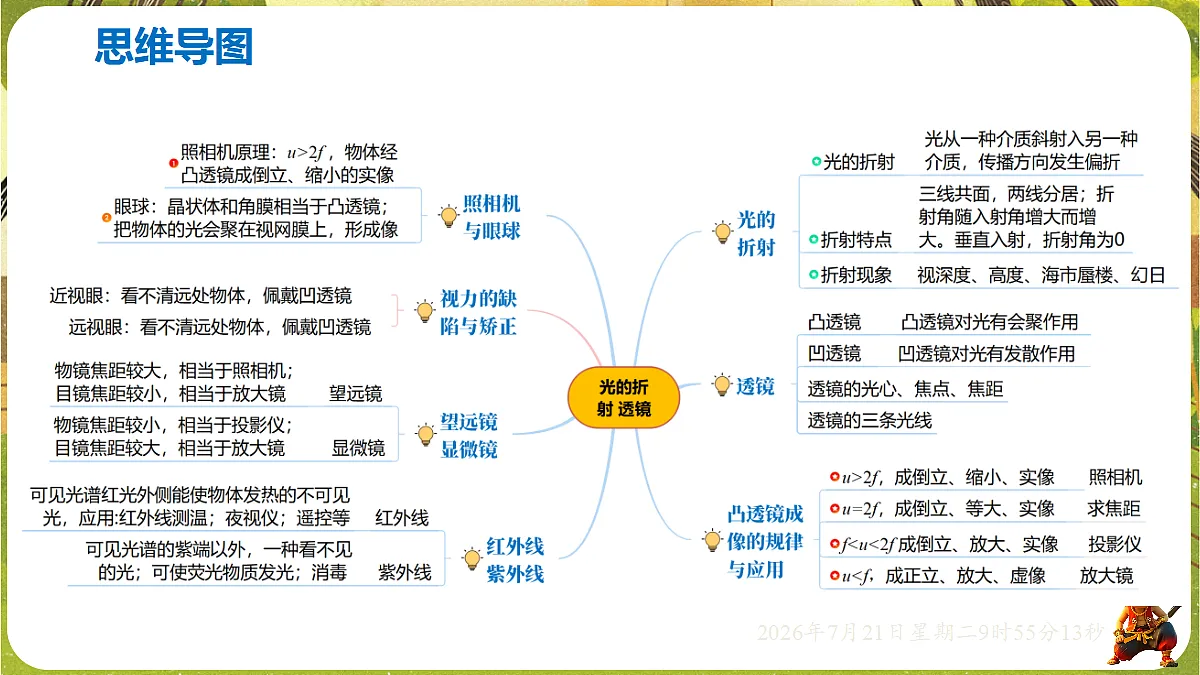

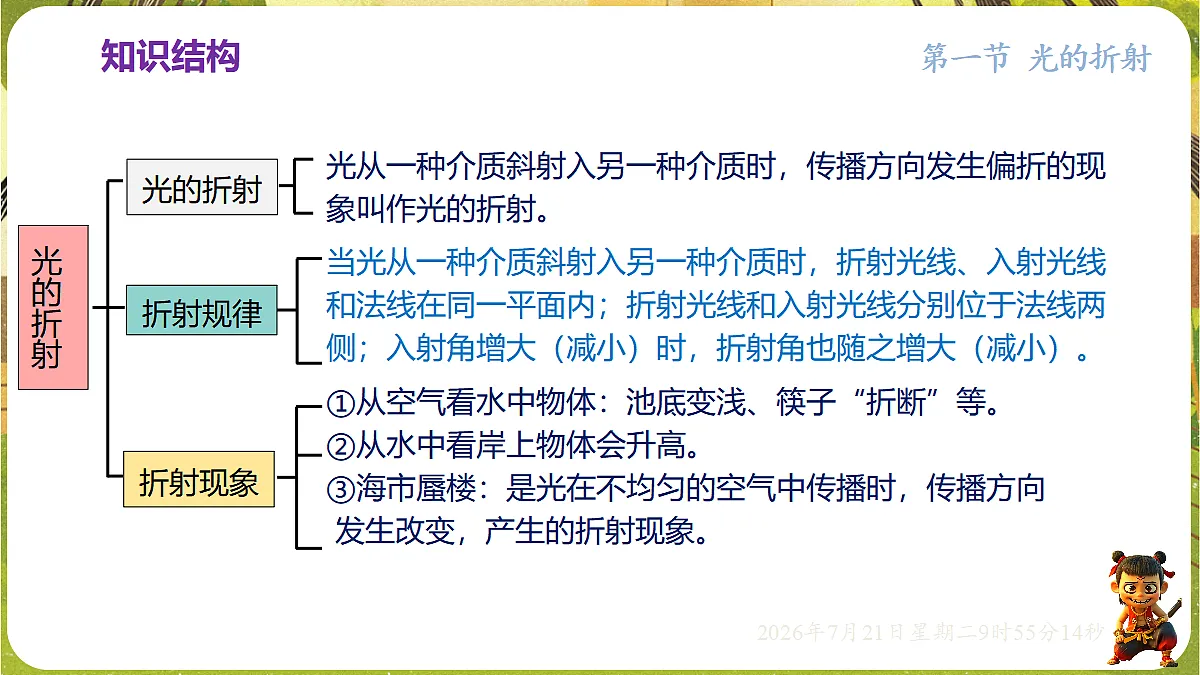

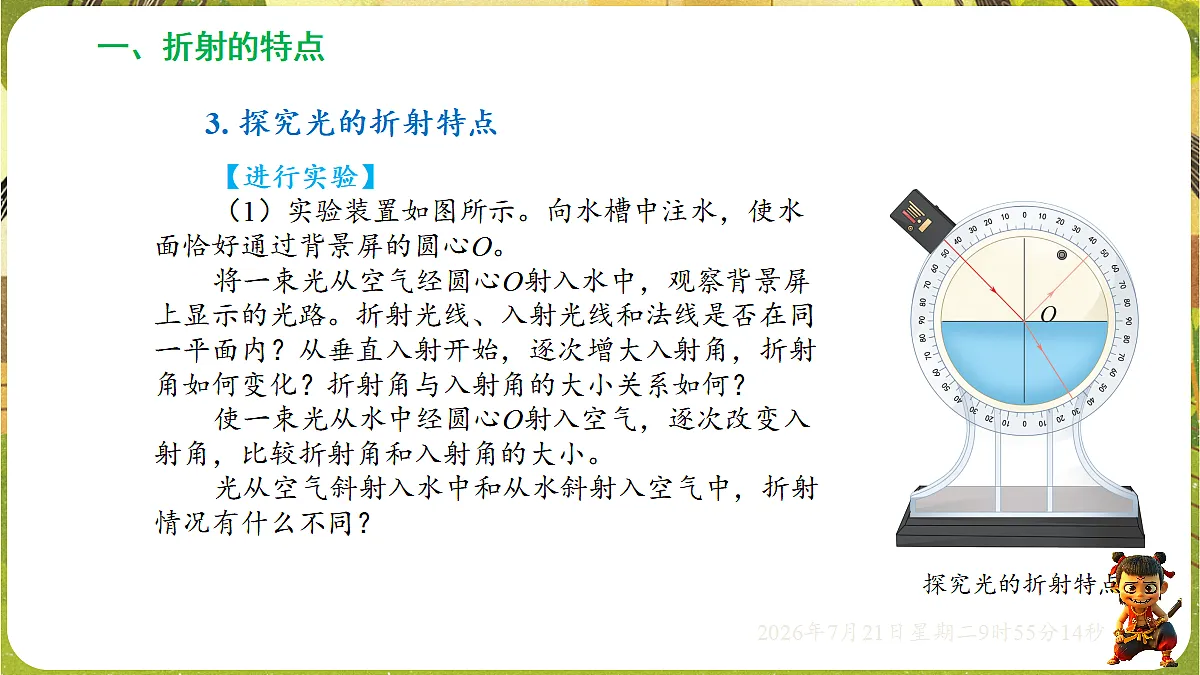

苏科版物理8年级上册备课课件单元复习第三章 光的折射 透镜授课教师： . 班 级： 八年级（*）班 . 时 间： . 2026年7月23日第三章 光的折射 透镜 全章总结课件练习题一、全章核心知识点汇总第三章《光的折射 透镜》是初中光学核心重难点章节，承接光的直线传播与光的反射，主要包含光的折射规律、透镜基础性质、凸透镜成像规律、透镜生活应用、人眼看不见的光五大模块。本章公式少、规律多、成像辨析灵活，是中考作图、实验、填空选择题的高频考点，核心难点为凸透镜成像规律及实际应用。1. 光的折射：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫做光的折射。折射规律：折射光线、入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；光从空气斜射入水或玻璃中，折射角小于入射角；光从水或玻璃斜射入空气中，折射角大于入射角。光线垂直入射时，传播方向不变。生活中池水变浅、筷子弯折、海市蜃楼均为光的折射现象，折射光路具有可逆性。2. 透镜基础性质：透镜分为凸透镜和凹透镜。凸透镜中间厚、边缘薄，对光线有会聚作用；凹透镜中间薄、边缘厚，对光线有发散作用。平行于主光轴的光线经凸透镜后会聚于焦点，经凹透镜后反向延长线过虚焦点。过光心的光线传播方向不变，这是透镜作图的两条核心特殊光线。3. 凸透镜成像规律：成像性质由物距与焦距的关系决定，核心口诀：一焦分虚实，二焦分大小，物近像远像变大。u＞2f成倒立、缩小实像（照相机）；f＜u＜2f成倒立、放大实像（投影仪）；u＜f成正立、放大虚像（放大镜）；u=f不成像，u=2f成等大实像（测焦距）。实像倒立、可呈现在光屏；虚像正立、光屏无法承接。4. 透镜的应用与人眼视物：人眼晶状体相当于凸透镜，视网膜相当于光屏，成倒立缩小实像。近视眼晶状体折光能力过强，像成在视网膜前方，佩戴凹透镜矫正；远视眼折光能力偏弱，像成在视网膜后方，佩戴凸透镜矫正。显微镜、望远镜均利用两组透镜组合成像，实现放大或望远效果。5. 人眼看不见的光：红光外侧为红外线，热效应强，用于遥控、测温、夜视；紫光外侧为紫外线，具有荧光效应、杀菌作用，可促进人体合成维生素D，过量照射有害，臭氧层可吸收大部分紫外线。二、全章基础巩固习题1. 填空题（1）光的折射现象中，光路是________的，光线垂直射入介质时，传播方向________。（2）凸透镜对光线有________作用，凹透镜对光线有________作用。（3）凸透镜成像规律中，________是实像和虚像的分界点，________是放大和缩小像的分界点。（4）照相机利用物距________的成像原理，成倒立、________的实像。（5）近视眼成像在视网膜________，需要佩戴________透镜矫正。2. 选择题（1）下列现象属于光的折射的是（ ）A. 镜中成像 B. 池水变浅 C. 立竿见影 D. 凿壁偷光（2）用放大镜观察物体时，物体到透镜的距离满足（ ）A. u＜f B. f＜u＜2f C. u=2f D. u＞2f（3）关于实像和虚像，下列说法正确的是（ ）A. 虚像可以用光屏承接 B. 实像都是倒立的 C. 虚像都是缩小的 D. 实像不能直接观察（4）下列利用紫外线特性工作的是（ ）A. 电视遥控器 B. 夜视仪 C. 验钞机 D. 红外测温枪三、全章能力提升习题1. 简答题（1）为什么插入水中的筷子看起来向上弯折？请用光的折射规律解释。（2）拍照时想让照片中的人物像变大，应该如何调整相机位置和镜头？说明原理。2. 辨析题有同学认为“凸透镜一定成放大的像”，该说法是否正确？为什么？四、参考答案与详细解析基础题答案1.（1）可逆；不变 （2）会聚；发散 （3）一倍焦距（焦点）；二倍焦距 （4）大于二倍焦距；缩小 （5）前方；凹2.（1）B 解析：池水变浅是光的折射；镜中成像为光的反射，立竿见影、凿壁偷光为光的直线传播。（2）A 解析：放大镜成像条件为物距小于焦距，成正立放大虚像。（3）B 解析：实像倒立、可光屏承接，虚像正立、不可光屏承接。（4）C 解析：验钞机利用紫外线荧光效应，其余均为红外线应用。提升题答案1.（1）水中筷子反射的光线从水中斜射入空气中时，折射角大于入射角，折射光线远离法线；人眼逆着折射光线看去，会认为光线沿直线传播，因此看到的是筷子的虚像，位置比实际位置偏高，看起来向上弯折。（2）应靠近人物，同时将镜头向前伸。根据凸透镜成像规律，物近像远像变大，减小物距、增大像距，可使成的像变大。2. 该说法错误。凸透镜成像性质由物距决定：物距大于二倍焦距时成缩小实像，物距在一二倍焦距间成放大实像，物距小于焦距成放大虚像。因此凸透镜既可成缩小、等大、放大的像，并非一定成放大的像。全章总结：本章核心重难点为光的折射规律、透镜光线作用、凸透镜成像规律及生活应用、视力矫正。解题关键是熟记成像口诀，区分折射、反射、直线传播现象，明确近视与远视的矫正透镜类型，熟练掌握三类成像的对应生活器具，是光学中考核心考点。思维导图视频清单 ①动画讲解——《凸透镜成像规律》②动画讲解——《光的折射与凸透镜成像作图》③动画讲解——《光的折射规律的应用》④动画讲解——《凸透镜三条特殊光线》知识结构第一节 光的折射 光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫作光的折射。当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧；入射角增大（减小）时，折射角也随之增大（减小）。①从空气看水中物体：池底变浅、筷子“折断”等。②从水中看岸上物体会升高。③海市蜃楼：是光在不均匀的空气中传播时，传播方向 发生改变，产生的折射现象。折射现象折射规律光的折射光的折射一、折射的特点1. 光的折射光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫作光的折射。2. 光的折射特点 当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧；入射角增大（或减小）时，折射角也随之增大（或减小）。发生折射时，光路可逆。一、折射的特点3. 探究光的折射特点 【进行实验】（1）实验装置如图所示。向水槽中注水，使水面恰好通过背景屏的圆心O。将一束光从空气经圆心O射入水中，观察背景屏上显示的光路。折射光线、入射光线和法线是否在同一平面内？从垂直入射开始，逐次增大入射角，折射角如何变化？折射角与入射角的大小关系如何？使一束光从水中经圆心O射入空气，逐次改变入射角，比较折射角和入射角的大小。光从空气斜射入水中和从水斜射入空气中，折射情况有什么不同？ 【分析论证】（1）光从空气斜射入水中 将一束光从空气经圆心O射入水中，观察背景屏上显示的光路。发现：折射光线、入射光线和法线在同一平面内。从垂直入射开始，逐次增大入射角，折射角也逐渐增大；折射角小于入射角。（2）光从空气斜射入水中 使一束光从水中经圆心O射入空气。发现：折射角大于入射角。一、折射的特点二、折射的现象1. “池底变浅”、“鱼”的位置升高 水中的S点发出（反射）的光从水斜射向空气时发生折射，折射角大于入射角。人眼逆着折射光线的方向看，觉得光线好像是从它们的反向延长线的交点S′，即S点的像发出来的，像比实际位置高。二、折射的现象2. 从水中看岸上物体 空气中的发光点M发出的光从空气斜射向入水时发生折射，折射角小于于入射角。人眼在水中逆着折射光的方向看去，感觉光就好像由M′射出去的一样。M′就是人眼看到的M的虚像，这点的位置比实际位置升高了。3. 海市蜃楼海市蜃楼是一种由光的折射产生的现象。 知识结构第二节 透镜焦点和焦距分类①凸透镜：中间比边缘厚的叫作凸透镜.②凹透镜：中间比边缘薄的叫作凹透镜.③透镜的主光轴和光心.①凸透镜对光有会聚作用，也叫会聚透镜；②凹透镜对光有发散作用，也叫发散透镜。①凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做焦点F，从焦点到光心的距离叫做焦距f。②凹透镜能使跟主光轴平行的光发散，发散光线的反向延长的交点叫做焦点F，从焦点到光心的距离叫做焦距f。对光的作用 透镜一、凸透镜和凹透镜1. 凸透镜和凹透镜（1）凸透镜：中间比边缘厚的叫做凸透镜。如甲图所示。（2）凹透镜：中间比边缘薄的叫做凹透镜。如乙图所示。2. 透镜的主光轴和光心（1）主光轴：通过两个球面球心的直线叫主光轴（主轴）。（2）光心：主光轴上有一个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。凸透镜的主光轴和光心凹透镜的主光轴和光心3. 凸透镜的焦点和焦距（1）焦点：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点，用 F 表示。（2）焦距：焦点到凸透镜光心的距离叫做焦距，用 f 表示。凸透镜表面越凸，焦距越短，对光的会聚作用越强。凸透镜两侧各有一个焦点F1、 F2，这两个焦点关于光心O对称，两侧的两个焦距 f 相等。一、凸透镜和凹透镜4. 凹透镜的焦点和焦距（1）焦点：平行于主轴的光通过凹透镜后发散，发散光线的反向延长线交于主光轴上一点，它不是实际光线的会聚点，叫做焦点F。凹透镜有两个焦点，关于光心对称。（2）焦距 f ：凹透镜的焦点到光心的距离，叫焦距，用f 表示。凹透镜焦距 f 的大小表示其光发散能力的强弱， f 越小，对光的发散能力越强。一、凸透镜和凹透镜1. 凸透镜的三条特殊光线（1）通过光心的光线传播方向不改变。（2）平行于主光轴的光线经凸透镜折射后通过焦点。（3）经过凸透镜焦点的光线经凸透镜折射后平行于主光轴。二、透镜的三条特殊光线2. 凹透镜的三条特殊光线（1）通过光心的光线传播方向不改变；（2）平行于主光轴的光线经凹透镜后发散光线的反向延长线通过焦点；（3）对着凹透镜异侧虚焦点入射的光线经折射后平行于主光轴。二、透镜的三条特殊光线 知识结构第三节 凸透镜成像的规律 表格总结——凸透镜成像规律一、探究凸透镜成像的规律【组装与调节】（1）按图所示组装实验器材，了解凸透镜的焦距并记录。（2）为了使烛焰的像成在光屏的中央，调整凸透镜、蜡烛（烛焰的中心）、光屏的高度，使它们的中心大致在同一高度。一、探究凸透镜成像的规律【实验与记录】（1）点燃蜡烛，并使之远离凸透镜。 调整光屏位置，直至光屏上呈现烛焰的 像。测量物距和像距，并将成像的情况记录在下表中。（2）逐次减小物距，重复上述操作并记录，直至在光屏上无法呈现烛焰 的像。（3）当物距小到一定程度时，就不能从光屏上观察到像，此时物距是多 大？回顾用放大镜观察邮票的情景，移开光屏，用眼睛通过凸透镜观察， 你看到了什么？（4）在逐次减小物距的过程中，像的大小如何变化？由此推测，是否存 在像和物大小相等的情况？如果有，这时像距、物距和焦距的大小有什么 关系？试一试，你的推测正确吗？ 数据记录表格 凸透镜的焦距 f=10 cm一、探究凸透镜成像的规律一、探究凸透镜成像的规律【交流与小结】回顾实验过程，并与其他组的同学交流，总结凸透镜成像的规律，并填写下表。（1）凸透镜成像的规律 一、探究凸透镜成像的规律（2）物体通过凸透镜成像的性质与物距有关。主光轴上有两个位置是成像性质变化的分界点，一个是二倍焦距处，另一个是一倍焦距处（焦点处）。二倍焦距处，是物体成缩小像与放大像的分界点；一倍焦距处，是物体成倒立实像与正立虚像的分界点。二、凸透镜成像规律的应用1. 照相机 （1）照相机原理： 物距u＞2f 时 ，成倒立、缩小的实像，像距 f＜v＜2f （2）照相机的调节①调节依据：凸透镜成倒立、缩小的实像时，物近像远像变大。 ②调节方法像偏小时，物体靠近相机，暗箱拉长；像偏大时，物体远离相机，暗箱缩短。（1）投影仪原理物距u：f＜u＜2f 时 ，成倒立、放大的实像，像距 v>2f（2）投影仪的调节①调节依据：凸透镜成倒立、放大的实像时，物近像远像变大。 ②调节方法：像偏小时，投影片靠近镜头，投影仪远离屏幕；像偏大时，投影片远离镜头，投影仪靠近屏幕。 2. 投影仪二、凸透镜成像规律的应用（1）放大镜成像原理当物距 u
